Вопрос стоит шире - невозможно получить Gerber с прорехами.
Приходится рисовать изощрённые полигоны.

Может рисовать дорожками?


А контакты целыми фигурами:


Хотя вариант ничуть не лучше и не легче вашего "полигонального"...

[UA3WM]

Кто то ранее писал что у него трудности с установкой рабочего поля 3х3 метра!

[oleg63m]

трудности возникают с пониманием, куда такую скатерть применять

[UA3WM]

трудности возникают с пониманием, куда такую скатерть применять

У меня есть вариант и 10м использую вместо миллиметровки при прорисовке в масштабе антенн волновой канал. Очень наглядно и удобно смотреть где и как крепить траверсу чтобы не попасть на элементы.

[Vangog66]

Уважаемые КОТЫ, прошу не кидать тапками, но вчера чуть крыша не уехала.
Ничего не паялил года 2, вчера сел сделать платку в Спринте 6 и что-то с моей геометрией в пространстве случилось.
Вопрос касается разводки DIP с дальнейшей печатью.
Вроде как раньше детали размещал, соединения, как будто детали втыкаю сверху, то есть, допустим, ключ на м/схеме сверху, 1й вывод слева сверху. Всё посоединял, при печати на фолию зазеркалил, в бутерброде на засветку: плата, фолия печатью вверх, стекло.
Друг по телефону - фигнёй не занимайся, разводишь так, будто детали выводами втыкаешь снизу, то есть если DIP, то 1й вывод становится 8м, 8й -1м
Короче, дурдом, потерялся.
Подскажите или ткните носом. Интересует как правильно располагать детали, нужно или не нужно зеркалить, при засветке как класть фолию печатью вниз или в верх.
Буду благодарен.

Полскажите, где дешевле взять Позитив, а то у нас в магазе, 100 гр аэрозоль 1600 р.

[otest]

детали втыкаю сверху, то есть, допустим, ключ на м/схеме сверху, 1й вывод слева сверху. Всё посоединял, при печати на фолию зазеркалил

Зеркалить не нужно.

[АСУ]

Подскажите или ткните носом. Интересует как правильно располагать детали, нужно или не нужно зеркалить, при засветке как класть фолию печатью вниз или в верх.
Буду благодарен.

Я располагаю элементы по стандарту как есть… первая нога слева… печатаю на плёнку не зеркаля (для односторонней платы)… трафарет тонером прикладывается к плате (вот тебе само и отзеркалилось), затем на засветку…

Полскажите, где дешевле взять Позитив, а то у нас в магазе, 100 гр аэрозоль 1600 р.

Плёночный фоторезист дешевле… https://p-plata.ru/category/fotorezist/

[Sekar]

Не подскажете ли , как мы под спринтом делаем просто переходные металлизированные отверстия между слоями.
В их случае у нас ведь нет открытой контактной площадки, точнее она полностью покрывается паяльной маской.
Я так полагаю, что в случае просто переходного отверстия мы задаём ширину пояска равную диаметру отверстия и ставим значок "Through Pad" , т.е. ситуация аналогична созданию простого отверстия c металлизацией ?
Спасибо заранее.

[АСУ]

Я так полагаю, что в случае просто переходного отверстия мы задаём ширину пояска равную диаметру отверстия

Нет, ширина пояска делается какая необходима… а вот чтобы маска была нанесена на переходном отверстии, то выбираем функцию маска и отмечаем в этом режиме все необходимые контакты (переходные отверстия).


(2.94 КБ) 626 скачиваний

[Sekar]

Да, спасибо.
У меня в режиме маска - все контактные площадки открыты и подсвечены белым цветом. При нажатии на них левой кнопкой мыши , цвет не меняется. Если кликаем левой кнопкой на любом другом элементе - то происходит открытие / закрытие элемента от маски поочерёдно . В случае же с контактной площадкой такое получить почему то не удаётся .

Разобрался, изначально для всех них включён режим - с металлизацией, в этом случае контактные площадки всегда открыты для маски и ничего нельзя изменить.
Т.е. следует алгоритм - поставили контактную площадку - закрыли маской - поставили свойство переходного отверстия , она же металлизация.

Ещё вопрос - мы обязаны при этом поставить ответную контактную площадку на соответствующем слое или программа сама это учтёт ?

[АСУ]

«Закрывать» или «открывать» маску можно в любое время… Если отверстие контакта с металлизацией, то площадка на другом слое появляется автоматически…

[ustis]

Подскажите, где найти последнюю русскую версию 2017 года, или файл с заменой.

[АСУ]

Подскажите, где найти последнюю русскую версию 2017 года, или файл с заменой.

К UA3WM обратись. Я пользуюсь версией от Men1.

[mr.nikon]

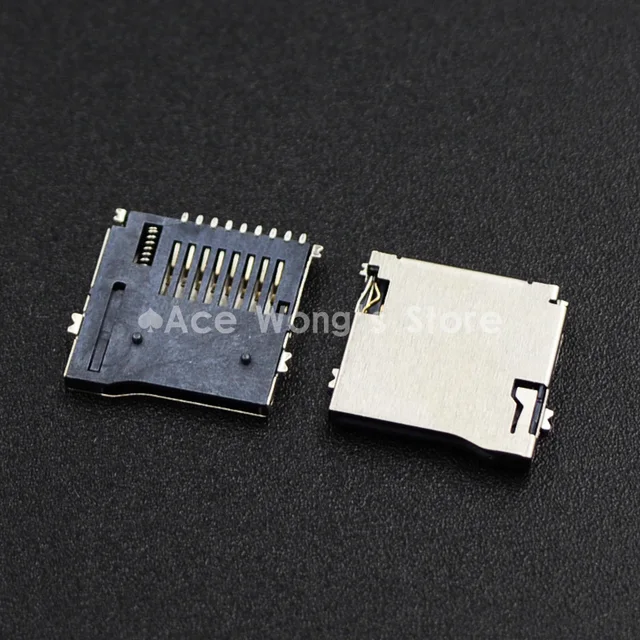

Уважаемые коты возможно у кого то имеется макрос под слот микро cd

Спойлер

[Dr.Tr.]

Почему макрос SOT23 не совпадает по размерам с чертежом?

Добавлено after 4 minutes 30 seconds:
И что за корпуса WSOT-23 и RSOT-23?

[Dimansion]

Почему макрос SOT23 не совпадает по размерам с чертежом?

А нам откуда же знать, что за макрос вы используете и почему он не совпадает с чертежом. Спросите у того, кто рисовал этот макрос.

И что за корпуса WSOT-23 и RSOT-23?

Первый раз о таких слышу.

[Dr.Tr.]

Идём в раздел SMD и ищем корпуса SOT. Там это чудо и будет

[Dr.Tr.]

И ещё вопрос: почему я не могу нормально провести дорожку к контактам макроса SOIC-14? Дорожку неведомым образом притягивает к шелкографии! Под углом 90' дорожку провести просто невозможно! Подобный эффект имеется не только на SOIC (он там самый выраженный), но и на всей плате! Подскажите пожалуйста что за хрень и чем она может быть вызвана

[AlekseyEnergo]

Шаг правильный? Шелкография на правильном слое? Фото проблемного места или саму плату загрузите.

[-serg-]

Без рисуночка, проблему вот так на раз не постичь.
Но вполне может быть включен "Автозахват" и всякая дорожка липнет к близкому контакту.
