Мелкие практические вопросы

Merisor

[uquote="ypppu",url="/forum/viewtopic.php?p=3633443#p3633443"]Тут пишут

Диапазон напряжения на входе: 6 – 40 вольт;
Диапазон напряжения на выходе: 0 – 32 вольт;
---
В инструкции указано, что необходимо, что бы напряжение на входе превышало напряжение на выходе в 1,1 раз.

[/uquote]

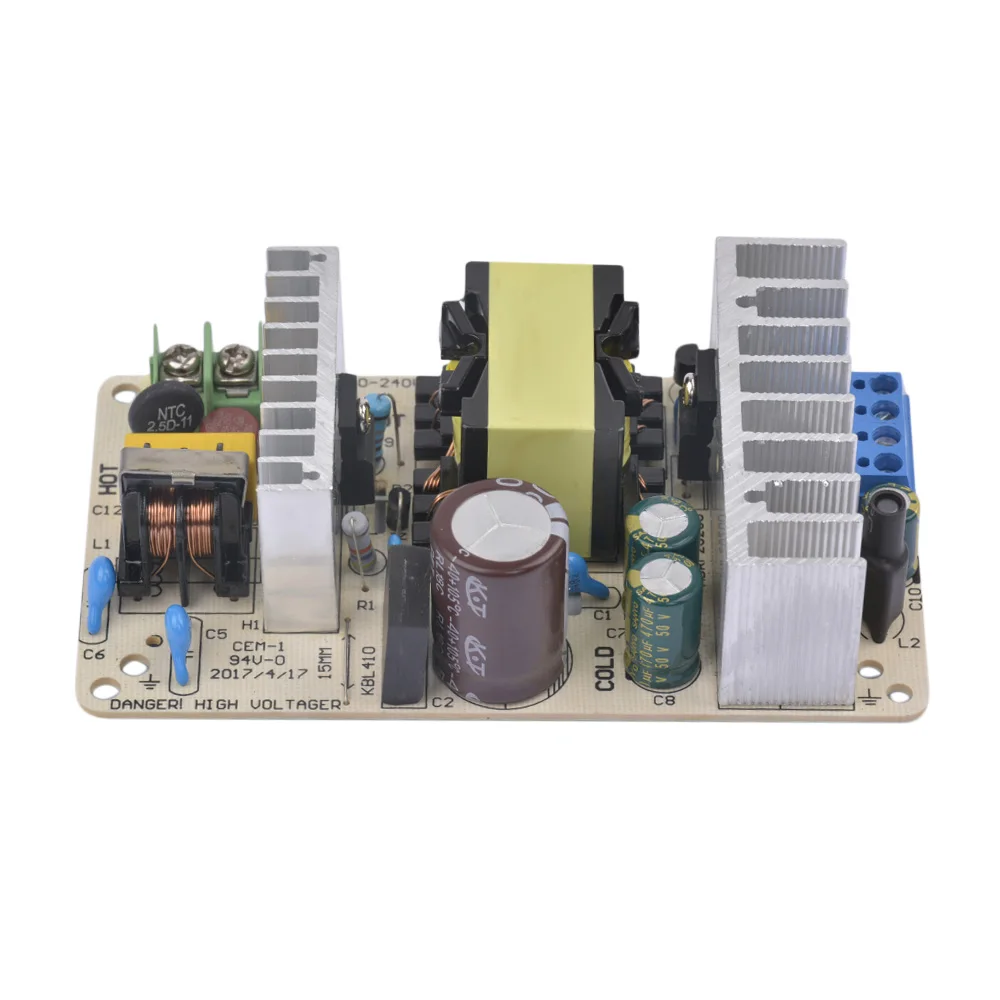

Но если кому-то допустим достаточно регулировки 0-12В, то 24В блок питания достаточно. Здесь дело в чем-то другом. Встречалась информация что они не совместимы, так как модуль БП с регулировкой может сгореть при использовании с указанными входными БП, но без подтверждений и на что именно смотреть в таких БП. Просто я хотел подключить к БП 36В 5А, но указанные ранее изображения останавливают, думаю на что-то нужно обратить внимание в данного вида БП.

Спойлер

Реклама

Upgrader

Это очень странно. Не верю в их несовместимость. Может быть дело в том что плохая фильтрация и помехи лезут друг на друга, но это в принципе решаемо элементарными фильтрами.
Вообще эти БП интересные очень. Дешевые. Хочу попробовать.

Реклама

ypppu

Merisor, откуда им знать, что Вам достаточно 0-12 В на выходе? Вот для тех, кому на выходе нужно 0–32 В они и написали: на вход следует подавать 40 вольт. Поэтому зачёркнуты БП, выдающие 24 В.
А для тех, кто хочет сэкономить, подсказали формулу: на вход нужно подавать 110% того напряжения, которое желаете иметь на выходе.

musor

бп негодные не зря...

Реклама

Upgrader

А обосновать?

Реклама

den2

На что можно заменить PA102FDG .Искал в ЧиД (чтобы не ждать из Китая),чёт так и не нашёл.
Подойдёт ли обычный,силовой или обязательно нужен Logic Level Enhancement

Реклама

korob

Это смотря где работает.

den2

Процессорным кулером управляет ) (одним из)

korob

Тогда да, нужен logic-level транзистор (управление затвором там как правило 3,3В.).

Martel-

Помогите советами, пожалуйста.
Я собираю в основном звуковые устройства. Гитарные примочки, простые синтезаторы, звуковую экспериментальщину, где чистота звука не цель, а чаще минус.
И можно ли сказать, что для моих задач можно использовать транзисторы с очень большим люфтом по аналогам и заменам?
Например есть схемы с полевыми транзисторами КП103, КП303 и КП503 и прочие и Н-типа и Р-типа проводимости.
А у меня есть запас новеньких КП313. С изолированным затвором.

Спойлер

https://eandc.ru/catalog/index.php?SECTION_ID=104&ELEMENT_ID=9261

И что если я поставлю его вместо любого из выше перечисленных?

Для звука ведь не за пределами режима?
--------------------------------------------------------------------------------------------------
Второй вопрос проще.
Есть микросхема 4007, из трёх n-канальных и трёх p-канальных МОП транзисторов
просто транзисторы.

Спойлер

То ведь, для своих звуковых штук, я могу смело, не думая ставить вместо микросхемных N-типа свои КП313?
(хоть там могут быть не полные аналоги по части встроенных диодов-стабилитронов)

Да даже если и вместо Р-типа поставлю КП313?

То что? Ведь у полевых транзисторов порою без разницы, сток и исток. Проводимость осуществляется в обе стороны?

bortnik27

Подскажите знающие люди, если вместо реле для цепи постоянного тока можно использовать мосфет или полевик, то для обычной сети 220В что можно использовать вместо реле, чтобы не щелкало, только твердотельное реле? Нет вариантов бюджетнее?

Maykill

Симистор (симметричный триодный тиристор) или триак (от англ. TRIAC — triode for alternating current) — полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока.

bortnik27

Maykill, а он в полностью закрытом состоянии не будет греться как печка? или в полостью открытом?

Upgrader

Подскажите, конденсаторы электролитические фирмы Epcos хорошие? Цена низкая.
[uquote="bortnik27",url="/forum/viewtopic.php?p=3636565#p3636565"]Подскажите знающие люди, если вместо реле для цепи постоянного тока можно использовать мосфет или полевик, то для обычной сети 220В что можно использовать вместо реле, чтобы не щелкало, только твердотельное реле? Нет вариантов бюджетнее?[/uquote]Тоже можно использовать транзисторы, можно мосфет, можно IGBT, можно тиристор, только в этом случае придется его включить после диодного моста (ну а вход диодного моста мост в разрыв сети). Нужно учитывать что диодный мост при большом токе греется и транзистор/тиристор тоже греется.

Чтобы не ставить диодный мост и прочий огород, обычно (и почти всегда) используют симистор. Он включается в разрыв цепи и все. Охлаждение (радиатор) так-же требуется, в зависимости от тока.

Сделать дешевле - это собрать схему с симистором самому, вместо использования готового твердотельного реле.

ПростоНуб

[uquote="bortnik27",url="/forum/viewtopic.php?p=3636565#p3636565"]Нет вариантов бюджетнее?[/uquote]
Зависит от тока еще. Если надо коммутировать несколько десятков ампер или более, то реле - бюджетней всего. Для симисторов, при таких токах, радиаторы обойдутся дороже самих симисторов и всей их обвязки.
В закрытом состоянии симисторы не греются, только в открытом.

bortnik27

ПростоНуб, Не знаю как правильно ток посчитать, но в 220В на 40-60Вт (0,2А?), в ТО92 симистор перегорал от 60вт, а вот в то220 выдерживал без радиатора.
Получается греется в открытом положении, т.е. когда нагрузка будет включена? Если так, то за 1-2 минуты он нагреется при 40-60Вт? я полагаю не особо? Можно без радиатора? или может на плату его в D-PAK?

Добавлено after 2 minutes 38 seconds:
Upgrader, https://www.chipdip.ru/product/bt136s-600d.118
На нагрузку в 60 ВТ такой симистор пойдет, без радиатора?

Upgrader

60 Вт можно без радиатора, то220 или D-PAK пойдет.

В ТО92 не советую вообще. Хилые они совсем.

Добавлено after 1 minute 31 second:
[uquote="bortnik27",url="/forum/viewtopic.php?p=3636602#p3636602"]На нагрузку в 60 ВТ такой симистор пойдет, без радиатора?[/uquote]Если он будет припаян к плате, то без проблем.

bortnik27

Upgrader, А какие МК можете посоветовать вместо ардуино для коммутации симистора по срабатыванию геркона? желательно что-нибудь компактное, а то ардуино стоит дорого да и тот же atmega328 стоит как сама ардуино нано

Ivanoff-iv

любой, например аттини13 (у него и аналоговый вход есть - можно датчик освещённости приладить)

ПростоНуб

bortnik27, бессмысленно говорить о допустимой мощности нагрузки без привязки к конкретному симистору. Ведь мощность, рассеиваемая на открытом симисторе, это Wt=I*V, где V - падение напряжения на конкретном симисторе в открытом состоянии, а I - ток нагрузки.
У Вас ток 0.2А. Например, MAC97A8 имеет максимальный RMS ток в 0.8А и падение напряжения не более 1.65В. Рассеиваемая мощность составит 0.33W. Будет горячим, но справится.
Для коммутации симистора по срабатыванию геркона МК вообще не нужен. Достаточно оптосимистора с детектором нуля. Например, MOC3041

Дополню. Если 60Вт при 220В, то это уже не 0.2А, а почти 0.3А и тогда рассеивамая мощность на MAC97A8 будет около полуватта. А это уже почти предел для корпуса TO-92. Поэтому для 40Вт его еще можно применять, а для 60Вт - уже не стоит. Тогда хотя бы BT131-600/BTA16-600 понадобится.
