Мелкие вопросы по питанию.

[vksam]

Всем привет!
Вопрос возможно и не очень мелкий, но на новую тему не решился.
Попал мне в руки один китайский "умный" выключатель со сгоревшей (прямо с вырваным куском корпуса) шим/драйвером LP3773 (на фото не видно маркировку)
На плате отпаян высоковольтный конденсатор на 6,8мкф для проверки. Тестер "говорит" что по факту 6.3мкф и 4Ом.
Подгоревший резистор на плате на самом деле целый.


Микросхемы заказал на Aliexpress (других мест не нашел). Визуально похожи на сгоревшую.
Перепаял, но магии не произошло. Читаемого даташита я не нашел. Все на китайском.
По схеме похоже на типовую с небольшими изменениями.


Запит от внешнего БП результатов не дал. Ничего не греется, но и не работает.
Запуск от сети тоже ничего не дал. Замерял напряжения питания - скачет от 3В до 13В. Осциллом не полезу, т.к. у меня нет разделительного трансформатора.
Одно подозрение на выпаянную емкость.. вот перепаяю и еще раз попробую, но мне кажется, что маubb все равно не произойдет

Кто-то сталкивался с этой микросхемой?
По схеме реально ломаться нечему. Диоды прозвонил. Все целое.
Вторичную цепь отключал, но мне кажется даже с КЗ по вторичке миросхема должна запускаться?

[IN_TECH_EKB]

Добрый день. Пытаюсь познакомиться с микросхемами UC3825 ( К1156ЕУ2АТ ). Это мой первый ИИП. Купил обе микры, распаял и пытаюсь вникнуть в особенности. Не могу понять назначение схемы из даташита. Подскажите зачем это?
Constant Volt-Second Clamp Circuit

Если я правильно понимаю то это 2ИЛИ-НЕ логический элемент который при таком включении организует пилообразный сигнал на ноге 9 контроллера. Разряжает конденсатор Cr в период дедтайма и дает ему зарядится в период когда на одном из выходов 14 или 11 присутствует положительное напряжение. Нога 9 при этом через Rr подтянута к Vin. Если напряжение на 9 ноге (организованное через такую RC цепь) в момент пока открыт один из ключей А или В вырастет более чем на 1В то импульсы на А и В прекратятся. Но зачем? Это контроль превышения входного Vin напряжения? Если да то зачем так сложно? Дайте подсказку.
Ниже для общего понимания вложу блок схему всей микры

[Asaba]

vksam, напряжение на 3 и 5 ноге какое?

[vksam]

На третьей ноге напряжение от сети 220В скачет от 8 до 10В. Ноги 5-6 - 300В.
На сколько у меня получилось раскопать - напряжение запуска должно быть от 13+ В
И еще нарыл одну схемку и что-то мне не нравится этот подгоревший резистор на плате. По схеме это R5 и он 1.5Ом, а на плате аж 1.1МОм. Похоже все таки подгорел основательно.
Напряжение на 4-й ноге 0.08В
Интересно какой у него должен быть номинал в моем случае?
Может ома на 2 поставить?

[Asaba]

Значит R5 виноват. Самопитание не возникает по причине сгорания оного и прыгает напряжение на 3 ноге.
Номинал может варьировать, зависит от отдаваемой блоком мощности.

[vksam]

Ну мощность БП явно маленькая. Трасформатор EE10-13 вероятно и питаются всего 2 реле и 1 контроллер. Думаю 200мА потолок.
Ну что, все таки перепаял я подгоревшний резистор. Он таки сгорел. После как выпаял его сопротивление стало 2МОм.
Это я так понимаю токовый датчик. Поставил 5Ом. И вместо керамики по питанию поставил электролит на 10мкф.
Напряжение понятное дело почти нормализовалось в пределах 10В, но этого все равно мало.
У меня остается две мысли: пересчитать гасящий резистор по питанию микросхемы 4МОм (у меня установлено 3.9МОм) или попробовать запитать микру от отдельного БП параллельно с сетью, но как-то сц... страшно
Ну и предварительно таки попробую заменить токовый датчик на 1.2Ом для успокоения совести.

[Asaba]

Микросхема могла подгореть из-за дефектного резистора.
Запитывать не будет страшно если включить ремонтируемый блок через обычную лампу накаливания.

[vksam]

Ну да, подгореть могла... благо у китайцев купил 10шт.
А касательгл лампочки... этот выключатель не работает без лампочки

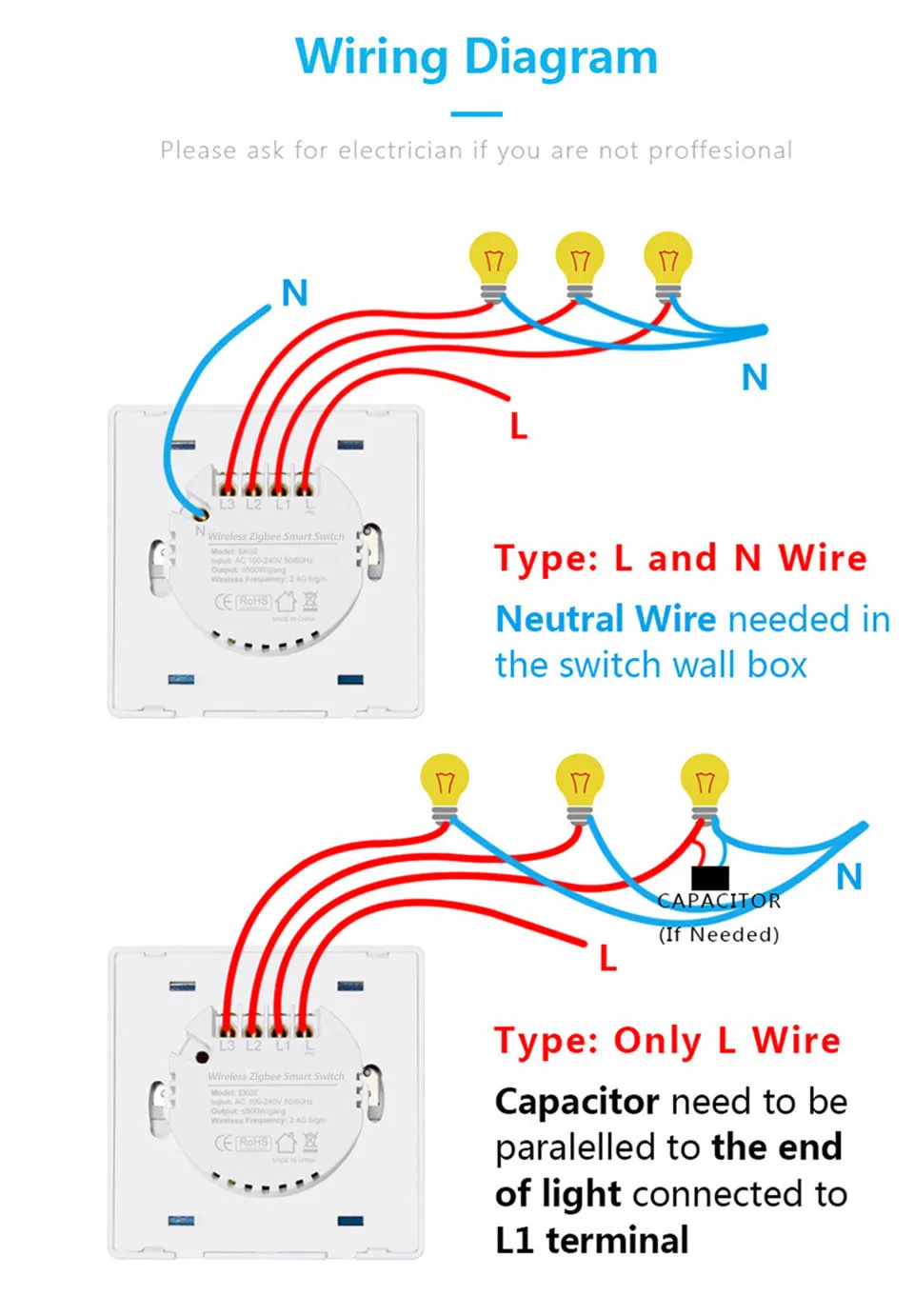

Он запитывается прямо от лампы. Нижний вариант. Правда до меня не доходит как в таком случае лампа коммутируется

[Alexeyslav]

Лампочки комутируются симистором наверняка и не додаёт 5-10 вольт(в начале синусоиды), на эту разницу схема и работает.

[daaar]

Подскажите как реализовать питание для sim800? Есть источник 5 вольт и аккумулятор 3.7, который заряжается когда есть 5 вольт, когда нет, то sim800 питается от аккумулятора. Думаю поставит понижающий и повышающий dc-dc и переключать транзистор Р канальный по сигналу 5 вольт

[vlasovzloy]

Тп4056 + p канальный мосфет + диод шоттки 3-5 амперный. Схема в апноуте микрочип, апноут в теме "сотовый телефон" на 50 странице, сообщение от ААХ

[daaar]

vlasovzloy, у меня пока вот так сделано, просто два dc-dc лепить не хочется думал есть более изящное решение


Некоторых номиналов не хватет, так же нет подтягивающего резистора у затвора Q2

[Фунтик]

Лампочки комутируются симистором наверняка

встречал два вида таких выключателей - или с симистором (тогда без реле), или как тут - с реле, но тогда без симистора.

[vlasovzloy]

Даар насколько помню сим800 от батареи лития питаться приучен, ему не нужно прямо 4 вольта, 3,4-4,4 диапазон, имхо вместо шоттки обычный диод или два для падения от 5 вольтого адаптера достаточно, это к апноуту микрочиповскому разговор

[CRCT]

Чем чревата установка в ИБП выходного дросселя с заведомо большей индуктивностью (программа требует мин. 15мкГн, установлен 140мкГн)?

[falkonist]

А зачем выходной дроссель в Источнике Бесперебойного Питани?

[CRCT]

Имел ввиду импульсный блок питания.

[falkonist]

"Блок" - узел, неотъемлемо встроенный в изделие. В УМЗЧ - действительно "блок". А если "питатель" автономный, то это "источник".

Поэтому - ИИП (Импульсный Источник Питания); ЛИП - Лабораторный ИСТОЧНИК Питания и т.п.

[daaar]

vlasovzloy, то есть я могу обойтись вовсе без dc-dc?

Добавлено after 1 hour 34 minutes 4 seconds:
vlasovzloy, вот такая схема будет достаточной?

[Kep2077]

Здрассте!
Может не мелкий вопросец, но не хочется отдельную тему создавать.
Есть БП от какой-то медицины LPS363-M на 12В 20/30А. Но выдаёт он, зараза 15,95В вместо положенных 12В. Есть резистор регулировки, на который реакция практически отсутствует, в одном из крайних положений напряжение начинает скакать 14-15,95В, точнее не скажу. Даташит нашел - https://datasheet.octopart.com/LPS365-M ... 142595.pdf , но схемы нету. Вот думаю теперь с какой стороны к нему подступаться. Сделан он оочень компактно, куча радиодеталей под трансформаторами, радиаторами и так далее.
