как долго могут работать транзисторы irf740 без радиатора?

А ты разве время не засек? Поменяй транзисторы, включи БП, секундомер и нам расскажешь!

[Stepan22]

dr.zorg82, Всё таки для 600 Ваттного БП IRF740 (c 0,55 Om) слабоватые будут. А вопрос (Как долго будут работать?) не корректен -
какая нагрузка? есть ли вентилятор?

[dr.zorg82]

Stepan22, бп ещё не собран, только поменял запчасти. лежит на столе, решил включить и посмотреть осциллограмму, но пока торговал лицом, он бахнул . нагрузка активная (спираль нихром), ток почти 6а. вентилятор есть, но не подключён ещё.
есть ещё fqpf13n50c (0.48 ом) купленный на али. а по факту вот что показывает .

[AlexS4]

dr.zorg82, на сопротивление канала не смотри, тестеру просто нехватает напряжения чтоб открыть этот экземпляр. можешь прям этим же тестером перемерить канал вывесив затвор и зарядив его на +12..20V

[Magnetic Field]

Да тоже самое заметил ,эти транзистор-тестеры , сопротивление открытого канала измеряют не достоверно!!!

Оригинальный мосфет irf 3205 , и он показывал что сопротивление RDS on , 02 Ома.

[Upgrader]

Ну конечно, китайские показометры нужны для того чтобы сравнивать детали относительно друг друга, а не сверять с даташитом.)

Зы. Проверка китайских транзисторов начинается с удара молотком. Но всё равно нужно иметь оригинальный образец для сверки внутренностей.

[Телекот]

Да тоже самое заметил ,эти транзистор-тестеры , сопротивление открытого канала измеряют не достоверно!!!

Естественно, здесь и замечать не чего, эти китайские показометры только для дураков.
Что бы измерить сопротивление канала нужен специальные прибор. Вот строка из даташита на 3205.

Что бы измерить сопротивление нудно подать на затвор импульс амплитудой 10в, длительностью не больше 300мкС при токе стока 35А. и коэффициент заполнения импульсов не больше 2%. Иначе кристал разогреется и показания будут не правильными.
Какой китайский тестер это обеспечит?

[Stepan22]

dr.zorg82, Схема приблизительно такая https://m.elecfans.com/article/623669.html
хоть и на китайском и транс по китайски нарисовали.

[ПУХ]

Magnetic Field Простите вчера почему то не получилось ответить.[uquote="Magnetic Field",url="/forum/viewtopic.php?p=4350866#p4350866"]колечко ... оно полностью жёлтое, диаметром 28мм. и внутренний диаметр 12мм.[/uquote] Жёлтые кольца, это материал для которого не имеют особого значения потери на высокой частоте, по-моему это материал 36. Это для старых компьютерных БП с частотой 30-35 КГц. У Вас 60КГц, лучше применить зелёные кольца у них потери на ВЧ значительно меньше, либо голубые. Принесли мне недавно на разбор старые БП на 650 ВТ(боже как быстро летит время, помню совсем недавно 450ВТ были верхом совершенства, а уже на 650Вт древние, как дерьмо мамонта) так там все кольца были зелёные. Либо применить ферритовые можно даже советские, тоже не самый плохой вариант, только рассчитать по току.
Насчёт замера сопротивления у полевых транзисторов, сопротивления величиной 0,02 измеряются на измерительных мостах методом компесации. Реально более мене точно, это до 1 Ом, это только показометр, для радиолюбителей, либо ремонтников для сравнения, как уже писали.

[dr.zorg82]

Stepan22, не. у меня как-то так

[Magnetic Field]

Ну показометр сопротивление резисторов не плохо так измеряет , цементный резистор на 5 ватт 0.047Ом а сам приборчик показывает 0.055 Ом, другой такой же резюк 0.049 Ом , ну ясно что и у самих резисторов разброс в 5% имеется.
Ну всё же не каждый мультиметр такими показаниями может похвастаться.
С индуктивностью до 100 микроГенри сильно врёт , а выше 100 уже нормально работает, с 1 миллиГенри , довольно таки точно показывает.
Купил его только за измерение индуктивностей)

Всем спасибо за отклик!!!!

Добавлено after 40 minutes 53 seconds:


Добавлено after 1 minute 29 seconds:

[Roman Solovey]

Подскажите на счет вот этого графика полевиков:

Правильно ли я понимаю что это максимальный ток который транзистор может пропустить при постоянном/импульсном токе?
Или же это график какого то линейного режима работы?

[Телекот]

Этот полевик не предназначен для линейного режима или просто не испытывался на заводе в таком режиме.
Те которые проверялись имеют на графике ещё и непрерывную линию, с надписью DC.

[Igor84]

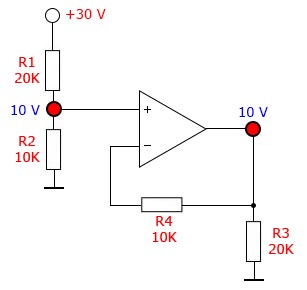

Теоретический вопрос - в чём смысл работы этого дифференциального усилителя, если на его неинвертирующий вход поступает 10 В , а на выходе также 10 В. Что он усиливает? В чём заключается смысл усиления?

[Телекот]

Это повторитель, а не усилитель, но он усиливает ток. К примеру если вы к вашему делителю R1,R2 подключете нагрузку сопротивление 10к то на ней будет не 10в, а уже 6. Этот повторитель устраняет этот недостаток. как было 10 так и осталось в не зависимости от сопротивления нагрузки.

[kentgaryk]

Схема мутная. Непонятно назначение R4 и R3. Возможно неправильно нарисована.

[Igor84]

Схема мутная. Непонятно назначение R4 и R3

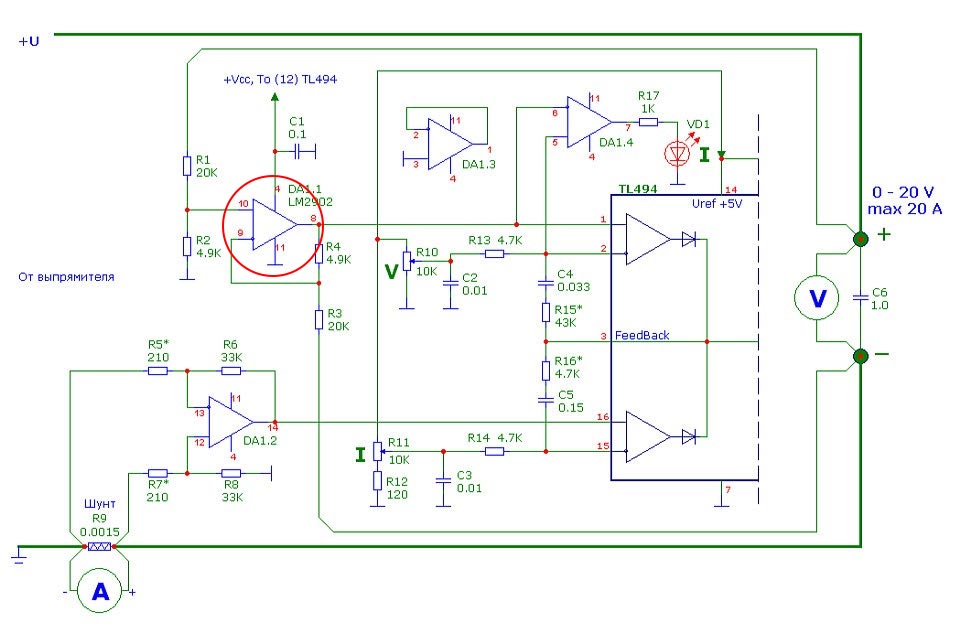

Ну почему же? Вот нашёл ещё вариант аналогичной реализации - смотрите ОУ DA1.1.

Здесь аналогично на неинвертирующем выводе (10) ОУ напряжение от 0 до 5 В, а на выходе также 0-5 В. Вот тут тоже вопрос - если это не усилитель, то какой смысл повторителя именно в этом случае?

[kentgaryk]

Но то что схема другая тебя не смущает?

[Igor84]

Но то что схема другая

Да, действительно, ну, а всё-таки, что в этом случае делает DA1.1?
Проверил в симуляторе. Только в чем смысл этой схемы, если сначала делителем напряжение занижается, а потом ОУ его увеличивает до заданного?

[kentgaryk]

В данном случае, как я понимаю формирует напряжение пропорциональное выходному относительно слаботочной земли, которая с силовым выходом не связана. Далее оно используется в схеме стабилизации.
