Опознание SMD радиоэлементов

[msincov]

Martian писал(а):

msincov, недостаточно информации. Нарисуйте схему, рядом ведь есть подписанные компоненты, на которые, возможно, есть информация и на которые работает неизвестная деталь. Можно ещё выводы питания определить. А иначе никак, разве что случайно кто-то уже чинил подобное, но тогда проще создать тему "Как починить Game And Watch?"

Нашел изображение лучшего качества, там маркировка KPH 111.
Нарисовал схему:


Может быть она пробита... или что-то рядом с ней.

Более четкая фотография

[Martian]

msincov, судя по рисунку, это транзистор Q4 на этой схеме:

[msincov]

Martian писал(а):

msincov, судя по рисунку, это транзистор Q4 на этой схеме:

Спасибо!
Создал тему по ремонту G&W Zelda:
viewtopic.php?f=22&t=190296

[gameqq]

Доброго времени суток, помогите определить елемент на плате от робота пылесоса liectroux c30b, версия платы XR001A-M-V2.0
Если надо сделать какие то замеры, пишите, сделаю

[BeatMaster]

gameqq, https://4pda.to/forum/index.php?forums= ... query=Q504
Тут пишут про версию платы 1.1.
Транзистор маркировка R1. https://www.google.com/url?sa=i&url=htt ... AdAAAAABAS
Возможно это CJ3401
Здесь даташит https://pdf1.alldatasheetru.com/datashe ... J3401.html

Может PJM3401PSA
Тут даташит https://pdf1.alldatasheet.net/datasheet ... 01PSA.html

[Home_Maker]

Доброго времени.
На плате китайского отопителя (типа VEBASTO) испустил дым ключ управления вентилятором (12V).
маркировка CMD482

Даташита на него не нашел.
Может ли это быть AOD482 ?
Схема включения как то так

[cold]

Коммутатор системы зажигания от автомобиля ауди с двигателем вр 5, в основе состоит из 5 транзиторов, вот 2 ушли в мир иной, вопрос, что за тип транзисторов такой и как его опознать? Не маркировок, ничего вообще о них нету.

[BeatMaster]

cold, фото не просматривается

[Martin76]

Чего там разглядывать? Бескорпусный транзистор, маркировка у них обычно на групповой упаковке, поэтому только кто блок разрабатывал и изготавливал, точно знает название. Схемы блоков никто официально не публикует, тк это не ремонтируемое изделие с точки зрения производителей. Самому заменить нереально, только выводные прилеплять.

[AlexS4]

cold, а там не отдельные кактушки разве ??) или это внутри катушки такое? я признаюсь их ниразу не расковыривал...

втринципе по фотке это fet а если он коммутирует КЗ то должен быть ~2-5A ~400V какойнить irf740 в D2pack прикошачте туда.

только перед запуском под нагрузкой оочень желательно глянуть осциллоскопчиком фронты на затворе и както проверить/прозвонить снабберную цепочку. просто так fet редко вылетают...

[Martian]

у irf740 0,55 ома сопротивление, это печка будет

[AlexS4]

там токи импульсные и небольшие средние.

[Talking_Sword]

Подскажите название микросхемы. Корпус SOT-89, LDO стабилизатор с выходным напряжением 3.3 В.

Расположение выводов такое:

[Martin76]

Подскажите название микросхемы.

Их очень много с такой цоколевкой, например МСР1703, НТ7533 и еще несколько десятков, если не сотен.

[Talking_Sword]

Хорошо. Тогда подскажите наиболее "попсовые" варианты, чтобы можно было легко найти в местном радиомагазине. Мне главное, чтобы это был LDO с выходным напряжением 3.3 В, подходящий по корпусу и расположению выводов. Ток, я думаю не будет превышать 150 мА (скорее всего, будет меньше).

[bobi888]

Вечер добрый, помогите найти маркировку smd EUE
деталь стоит в Power Bank Xiaomi Redmi PB200LZM

[Martin76]

НТ7133, 7533 -самые попсовые, но не факт, что для Вашего местного магазина. Где то может микрочипосвских МСР1701, 1703 залежи до сих пор имеются.

[КоттоК1987]

Здравствуйте!
Подскажите пожалуйста название деталей в светодиодном драйвере.
В самом светильнике 90диодов.

[БарсSc]

bobi888 писал(а):

Вечер добрый, помогите найти маркировку smd EUE
деталь стоит в Power Bank Xiaomi Redmi PB200LZM

Сделайте фото микросхемы с хорошо видимой маркировкой.

[BeatMaster]

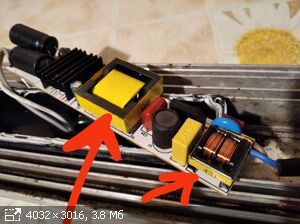

КоттоК1987, короткая стрелка указывает на сетевой фильтр от помех, а большая стрелка - на высокочастотный трансформатор.
