Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс сен 19, 2010 23:55:29
Открыл глаза
Аватар пользователя

Зарегистрирован: Пт сен 10, 2010 09:28:44
Сообщений: 64
Откуда: Київ
Рейтинг сообщения: 0
Coolish писал(а):
добрался я до прошивки.прошивка NTP часов для данной схемы

А вот ещё одна моя конструкция точного времени - GPS-часы.

На видео идут сразу 3-е часов (одни NTP и двое GPS-ных). Видео

Спасибо, надеюсь у меня всё получится. Назад дороги нет - уже купил половину делалей :)
Как я понял, если я прошьюсь Вашим main.hex у девайся будет IP 192.168.1.24 и его тоже можно будет изменить как в схеме AVR часы с поддержкой NTP от Tuxgraphics


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 10:41:21
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 13
Зарегистрирован: Сб фев 27, 2010 21:45:37
Сообщений: 783
Откуда: Ростов-на-Дону
Рейтинг сообщения: 0
Roha77 писал(а):
Так что взял пока мегу32

Должно с запасом хватить. NTP-реализация плюс базовый счёт времени занимает что-то около 12 кб. Все часы с эффектами уместились у меня в 15 кб (с последней версией компилятора avr-gcc из WinAVR), как раз хватило меги16. Так что в 32 кб уже будет где развернуться для остальных наворотов.

~220V писал(а):
Спасибо, надеюсь у меня всё получится. Назад дороги нет - уже купил половину делалей :)
Как я понял, если я прошьюсь Вашим main.hex у девайся будет IP 192.168.1.24 и его тоже можно будет изменить как в схеме AVR часы с поддержкой NTP от Tuxgraphics

Да, во многом управление аналогично. Веб-интерфейс даже расширен. Адрес по умолчанию 192.168 я взял из за большей распространённости среди тех роутеров, что я видел, чем 10.0 . Но работать будет на любом

_________________
Сделать хотел грозу, а получил КоЗу


Вернуться наверх


JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 11:52:01
Друг Кота

Карма: 27
Рейтинг сообщений: 203
Зарегистрирован: Чт ноя 26, 2009 11:16:50
Сообщений: 6015
Откуда: Москва
Рейтинг сообщения: 0
Roha77
Мне очень понравились часы с термостатированным опорным генератором. К тому же на 155-й серии - настоящее ретро.

Но если делать на МК, то есть лучшее решение, чем термостат. Есть, например, часы реального времени DS3232, у которых кристалл уже внутри. Мало того, кристалл откалиброван по температурному диапазону, так что точность хода обеспечена заранее. Температурная компенсация - и без термостата. И бесперебойность хода - подключением литиевой батарейки. Правда, DS3232 не дешева, и программу самому писать.

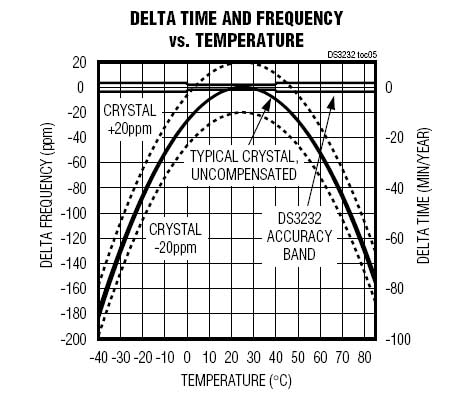

Вот рисунок из datasheet (сравнение ухода частоты от температуры для обычного кварца и DS3232):


Вложения:
Комментарий к файлу: DS3232
DS3232.jpg [61.64 KiB]
Скачиваний: 3759
Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 14:19:20
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
честно говоря, даже не верится...почему же тогда в аппаратуре не отказываются от термокомпенсированных и термостатированных генераторов?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Обновленный ассортимент тактовых кнопок Omron!

Компэл предлагает обновленный ассортимент миниатюрных тактовых кнопок производства компании Omron, который включает в себя разнообразные решения как для стандартных условий, так и для применения в условиях повышенной влажности.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 14:56:24
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 76
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2016
Откуда: СПб
Рейтинг сообщения: 0
Это зависит от требуемой точности частоты. Для "бытовухи" никто с термрстатированием заморачиваться не будет, иначе цена будет такая, что устройство никто никогда не купит. Мне приходилось работать с аппаратурой, где термостат выходил на рабочий режим только через 2 недели (!) после включения.


Вернуться наверх

Вебинар «Экосистема MEAN WELL. Решения для любых задач электропитания» (20.05.2021)

Приглашаем 20 мая на вебинар, посвященный линейке поставок компании MEAN WELL и ее подходу к производству источников питания — как экосистемы продукции и услуг, которая позволяет подобрать оптимальный источник питания для любых задач электропитания. Рассмотрим весь спектр выпускаемой продукции MEAN WELL в области AC/DC-, DC/DC- и DC/AC-преобразователей с подробным разбором интересных и уникальных новинок, их применении и многое другое.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 17:41:08
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
:) спутниковая связь наверное?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 19:19:09
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс сен 09, 2007 12:59:18
Сообщений: 107
Рейтинг сообщения: 0
я делал польскую схему ,секундная точка которая по середине у мя не мигает а постоянно горит , там надо мне кажетси в проге чот дописывать. Спасибо. Понял, успокоился.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 19:23:15
Встал на лапы
Аватар пользователя

Зарегистрирован: Вт мар 30, 2010 19:17:22
Сообщений: 149
Откуда: Вильнюс
Рейтинг сообщения: 0
По случаю купил таких же термостатированных генераторов два комплекта вместе с оригинальными питающими трансформаторами.

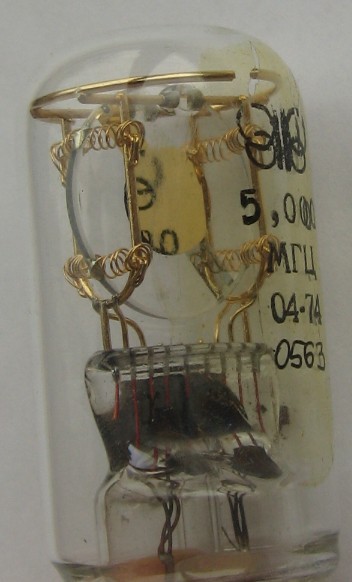

Были и разобранные, так в них стояли такие кварцы :


Взято с сайта http://www.155la3.ru/ © Copyright 2006–2010 Kлапауций

Совершенно шикарная вещь !


Вложения:
quartz_5m_5.jpg [41.91 KiB]
Скачиваний: 2446


Последний раз редактировалось Vygandas Вт сен 21, 2010 15:49:31, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 19:25:24
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
шикарная вещь))) уменя такой есть)))

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 19:38:24
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Пн июл 12, 2010 21:05:01
Сообщений: 318
Откуда: Донецк
Рейтинг сообщения: 0
Coolish
Понял, спасибо за инфу.

SmarTrunk
Спасибо :) . По ДС32 - мне тут ее уже советовали. Возможно, использую. А может и нет: уж больно маленький сосуд Дъюара красивый - хотелось, чтобы его было видно. Но такого генератора уже на барахолке не видел. Взял один без обозначений на 1МГц, а он оказался без Дъюара - пенопласт и войлок. Хотя, собран качественно.
По поводу лучше/хуже... Если по массо/габаритным, то спору нет. Если по точности, то мои почти за месяц сбились меньше, чем на секунду . Т.е. за год будет около 10сек (это без точной настройки с "от фонаря" выкрученным резистором). А по даташиту ДС32 - 2 или 4 (точно не помню) минуты в год допустимо.
Я уже приводил где-то в этой теме данные о нестабильности современных термостатированных и компенсированных генераторов.

Цитата:
Порядок нестабильности современных кварцев (брал лучшие цифры):

термостабилизированные 10-6 - 10-7
с внутренним термостатированием 10-8
с внешним одноступенчатым термостатированием 10-9
с внешним 2ступенчатым термостатированием 10-12


Последний раз редактировалось Roha77 Пн сен 20, 2010 19:45:32, всего редактировалось 2 раз(а).

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 19:42:18
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 8
Зарегистрирован: Пн июл 12, 2010 21:05:01
Сообщений: 318
Откуда: Донецк
Рейтинг сообщения: 0
Vygandas
Да, у меня в 5Мгц, который сейчас работает, такой-же стоит. Они, как понимаю, у вас там где-то производились. Красивые :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 20:10:58
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
SmarTrunk писал(а):
Вот рисунок из datasheet (сравнение ухода частоты от температуры для обычного кварца и DS3232)

А что это за единицы такие- ppm?

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 20:16:35
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
миллионная доля

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 20:31:20
Прорезались зубы
Аватар пользователя

Карма: 3
Рейтинг сообщений: 0
Зарегистрирован: Вт май 26, 2009 14:21:33
Сообщений: 221
Откуда: Дмитров
Рейтинг сообщения: 0
Что то этот термокомпенсированный генератор DS32khz не очень точен. Часы работают около 2 месяцев и ушли вперед секунды на 4. Хотя это не так уж и плохо, но я ожидал лучшей точности. Впрочем у меня сейчас в заказе DS3231. Возможно они будут точнее.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 20:39:52
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 76
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2016
Откуда: СПб
Рейтинг сообщения: 0
suslogon писал(а):
:) спутниковая связь наверное?

Ну типа того. Там, правда, нужно ещё точнее, а это было как бы резерв.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 20:47:03
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
там рубидиевые стандарты стоят?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн сен 20, 2010 21:10:24
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 76
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2016
Откуда: СПб
Рейтинг сообщения: 0
Хз


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт сен 21, 2010 02:42:08
Друг Кота

Карма: 27
Рейтинг сообщений: 203
Зарегистрирован: Чт ноя 26, 2009 11:16:50
Сообщений: 6015
Откуда: Москва
Рейтинг сообщения: 0
Pylraster писал(а):
Что то этот термокомпенсированный генератор DS32khz не очень точен. Часы работают около 2 месяцев и ушли вперед секунды на 4
Ну так правильно, у DS3232 обещано +-2ppm, а это вроде 5 секунд в месяц. И у DS3231 столько же заявлено. Но зато в диапазоне температур 0...+40С, и без никакой ручной подстройки. Хотя никто не мешает ввести программную коррекцию для увеличения точности. Тут, я считаю, главный плюс перед термостатированием - даже не габариты, а бесперебойность хода, получаемая установкой маленькой литиевой батарейки. Это очень удобно, что не надо каждый раз выставлять заново время, при пропадании сети. Тем более, если часы будут с будильником - это же можно работу проспать!

Термостат, конечно, может обеспечить гораздо бОльшую точность, никто не спорит.

Вот, кстати, DS3231 в часах на NIXIE, набор на Ебее продается. Извините, если уже было (здесь все уже было)
http://timewitharduino.blogspot.com/201 ... clock.html


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт сен 21, 2010 17:05:23
Потрогал лапой паяльник
Аватар пользователя

Карма: 2
Рейтинг сообщений: 6
Зарегистрирован: Пн фев 11, 2008 20:14:38
Сообщений: 398
Откуда: Москва
Рейтинг сообщения: 0
сидел читал форум и наткнулся на данную тему, почитав, вспомнил что у меня сохранился индикатор от усилка radiotehcnika u-101, ну и за пару часов было сконструировано данное приспособление )))) подключил к акустике, бедные соседи целый час их мучал выстраиваю индикатор


Вложения:
Image031.jpg [70.01 KiB]
Скачиваний: 1506
Image030.jpg [62.64 KiB]
Скачиваний: 1038
Image028.jpg [106.06 KiB]
Скачиваний: 1076
Image026.jpg [73.67 KiB]
Скачиваний: 922
Image027.jpg [71.93 KiB]
Скачиваний: 1163

_________________
Плюс - минус = заряд, фаза - ноль = ???
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт сен 21, 2010 17:35:17
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
:) знакомая тема))маза)

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 46912 ]     ... , , , 256, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 16


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
