Готовые проекты часов на накальных, LED, ЖКИ индикаторах

[AirCat]

Коллеги, огромная просьба не уподобляться известному персонажу. Тема даже не про просто часы на указанных индикаторах, а про готовые проекты.
Давайте не будем лишний раз оффтопить о цоколёвке индикаторов, как у них отваливаются выводы и тому подобное. Для этих тем есть огромное количество профильных тем на форуме. Спасибо за понимание.

[Alex_641]

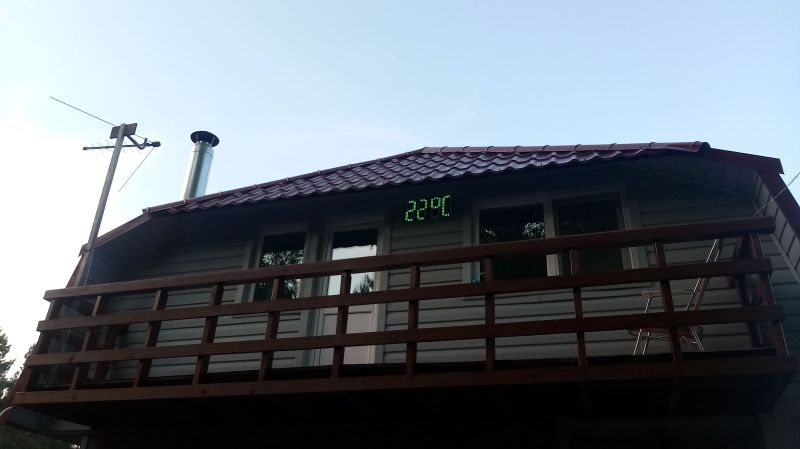

Немножко большие часы на ATMEGA8515 и РГБ светодиодной ленте :

Проект есть.

[Tronix]

Не совсем конечно подходит под ЖКИ, но все-же....



Вверху платы блок питания. Входящие 12 вольт; формирует минус 5 вольт (на NE555), они подаются первыми, затем спустя ~30мс поднимаются одновременно плюс 5 вольт и плюс 12 вольт. RTC по центру в soic PCF8563 (i2c). Датчик температуры внешний DS18B20 (1wire). Экран символьный китайский, подключен по i2c. Ногодрыг всех этих последовательных интерфейсов с помощью ВВ55. Она же для всяких кнопок и еще остается. Проц работает на частоте 3 МГц (кварц на ВГ24 - 27 МГц).



Разделительные точки мигают, на фото не попали.

[AirCat]

А у Вас в планах случайно нет сделать что-нибудь простое без наворотов, типа народный проект только на 580 серии без импорта часы с будильником на ГРИ/ВЛИ?
Эх, как бы красиво смотрелись в керамике в прозрачном корпусе ... давняя моя меча

[Tronix]

[uquote="AirCat",url="/forum/viewtopic.php?p=4377291#p4377291"]А у Вас в планах случайно нет сделать что-нибудь простое без наворотов, типа народный проект только на 580 серии без импорта часы с будильником на ГРИ/ВЛИ?
Эх, как бы красиво смотрелись в керамике в прозрачном корпусе ... давняя моя меча [/uquote]

Да не, это просто спонтанно получилось так, давно хотел палочкой прост потыкать в ВМ80, без какой-либо определенной цели. Плюс не богат я на злато, поэтому и делать то не из чего. Разовая акция, короче -)

[AirCat]

очень жаль, я даже готов заплатить разумную сумму за "потыкать" палочкой в такой проект. Если вдруг, в общем Вы подумайте, может будет интересно, личка открыта.
PS можно и в пластике, в керамзолоте мы сами потом всё организуем

[ksv2109]

Небольшие часики на ИВ-9, с термометром и мр3 будильником
Выполнено навестным монтажом
Более подробней в инсте по имени профиля

[kollaider]

Сначала не понял форму задней платы а потом как понял!
Я сколько не думал как на часах подобных этим мерить температуру так и не придумал ничего. Только так, без корпуса.

[ksv2109]

Информация о температуре и сложности считывается с датчика DHT-11,
И потом выводится раз в минуту на некоторое время

[AirCat]

[uquote="kollaider",url="/forum/viewtopic.php?p=4416082#p4416082"]Я сколько не думал как на часах подобных этим мерить температуру так и не придумал ничего. Только так, без корпуса.[/uquote]
Почему не сделать выносной датчик? Вариантов сделать красиво мильон, или совсем просто, извините за картинку на самого себя
(пластиковый треугольник-держалка от рулонных штор) А на открытые платы пыль садится, даже если пылесосить каждый день :/

[AirCat]

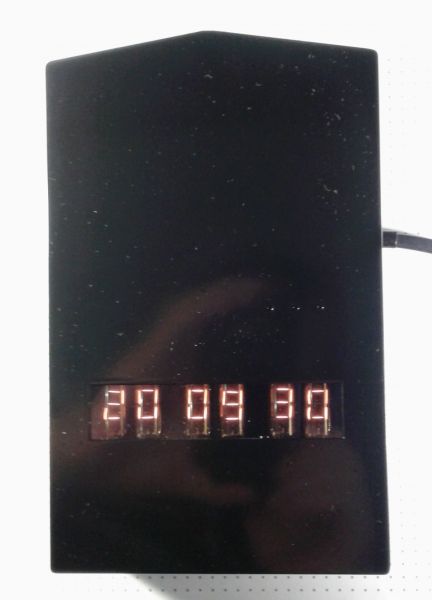

Не изменяя традиции, кварц стекло, микросхемы в золоте, короче дорохо богато, чтобы красиво

По мотивам схемы Б. ПРОКОШИНА, г. Орёл , с называнием - "Часы с простым в управлении будильником" (кому интересно ссылка на схему http://morepic.ru/images3/7567856856867 ... 0_1560.jpg ) Схема глубоко переработана под микросхемы серии 564 в корпусах Н04.16-1 и Н02.14-1 , которые можно было достать из наличия. Добавлена схема стабилизатора тока для акб, схема защиты от глубокого разряда акб на КР1117СП53 + КП505.

Стабилизатор для микрух на 142ЕН12, СПАСИБО конфетянену Борисовичу https://www.radiokot.ru/forum/memberlis ... e&u=123810 , да это тот самый Ваш, вот наконец дождался своего часа !

Питание ламп от преобразователя DC-DC 12В - 3В на 1156ЕУ1 , в схему которого в свою очередь добавлено управление яркостью на фоторезисторе СФ2-2 день/ночь. Яркость индикаторов и порог срабатывания по освещению можно выставить подстроечными резисторами. От 12 В среднее потребление тока в режиме "день" 300 мА.
Часы собраны почти полностью на отечественных радиодеталях за исключением электролитов и чип резисторов.
PS почему разрешение 480 я не понимаю, загружаю видео с оригинальным 1080, но ютуб режет

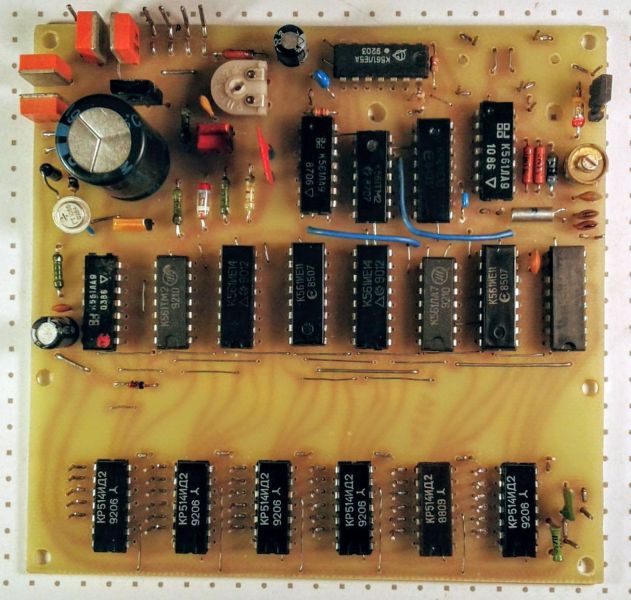

Разводка платы выглядит примерно так, без единого разрыва перемычки



отдельно фотки здесь https://www.radiokot.ru/forum/viewtopic ... 0#p4373770

[Борисович]

AirCat, круто.
Разводка без перемычек - в особенности.
И золотой КРЕН12 в очень хорошей компании.

конфетянену

AirCat,
А это что за непонятное слово?

[Tronix]

Показывал я тут часики на процессоре 580ВМ80 с символьным дисплеем на макетке почти пол-года назад, но тема нашла продолжение. А именно, была изготовлена плата - платформа часов. Компоненты поставил какие были в наличии под рукой, что бы ничего не покупать, поэтому такая дикая мешанина из smd 0402, 0805, qfn, DIP и МЛТ - все в кучу. Поэтому эта плата - чисто для себя, без оглядки на повторение кем-либо. Первый пробный пуск прошел успешно:



Ну а дальше прицепил экранчик 480x320 3.5" ili9486 8 bit parallel:



Прошивка пока в процессе, но уже работают: собственно, часы и календарь, режим установки параметров с кнопок, показывается реальная температура с 1-wire датчика DS18B20. Не сделано - датчик влажности, на экране просто пока статичная надпись 67% (заглушка):



И еще до конца не определено, будет ли только влажность (датчик DHT11), или будет еще и давление (датчик BME280) и полноценная погодная станция. Первый в наличии, а вот второй нужно покупать. Но, посмотрим. Здесь редко отписываюсь, обычно все новости публикую в телеграмм-канале (он в подписи).

[Alex_641]

Это прсто пиздец как ненужно ...

[Борисович]

Alex_641, какой то бред несёшь. Тут не МЯВа.
Или снова выпил и поговорить не с кем ?

[Борисович]

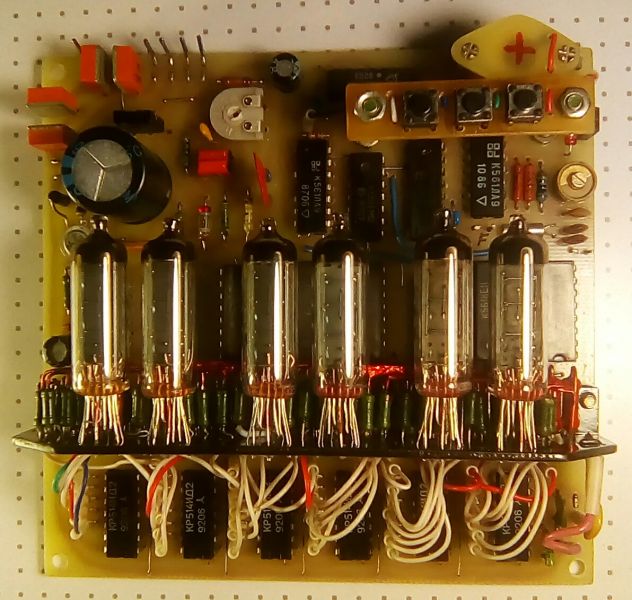

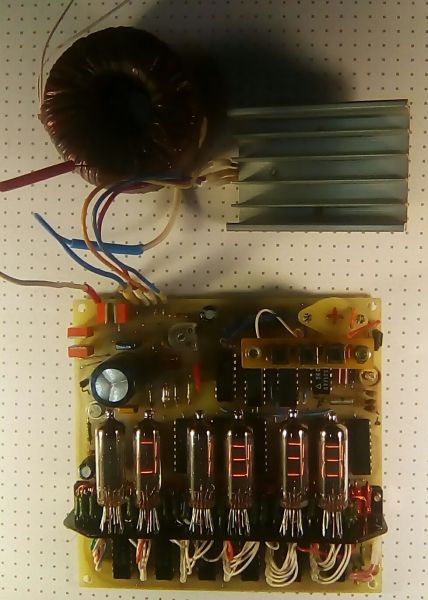

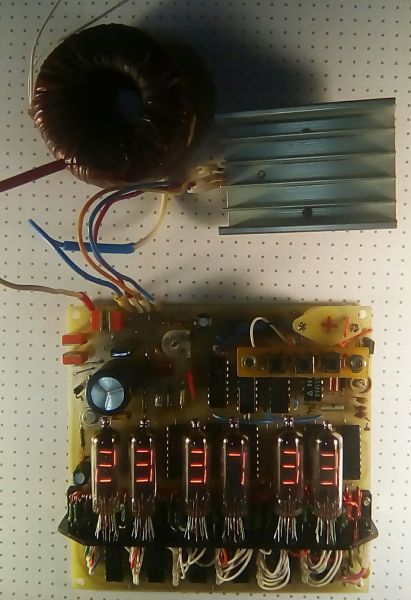

Собрал плату для часов на накальных индикаторах.На логике.

Часы на шести индикаторах ИВ-9.Мелковаты индикаторы,ну уж какие есть.


Ну и как обычно,с сетевым трансформатором.
Включил.Заработали.


Корпус со временем будет.Настенный

[sa-ta]

[uquote="Tronix",url="/forum/viewtopic.php?p=4377229#p4377229"]Не совсем конечно подходит под ЖКИ, но все-же....[/uquote]
в этой сборке, наверное более гармонично смотрелась бы КР512ВИ1 в качестве часов.
ps. три разных питания для проца конечно еще та боль для схемы. но по моему, у нас тоже был его полный аналог с одним 5 вольтовым ?

а сам по себе проект прикольный..

[Борисович]

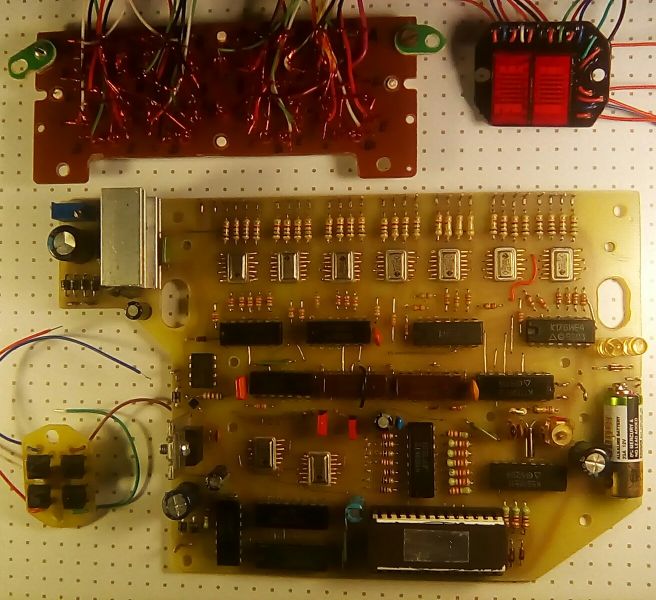

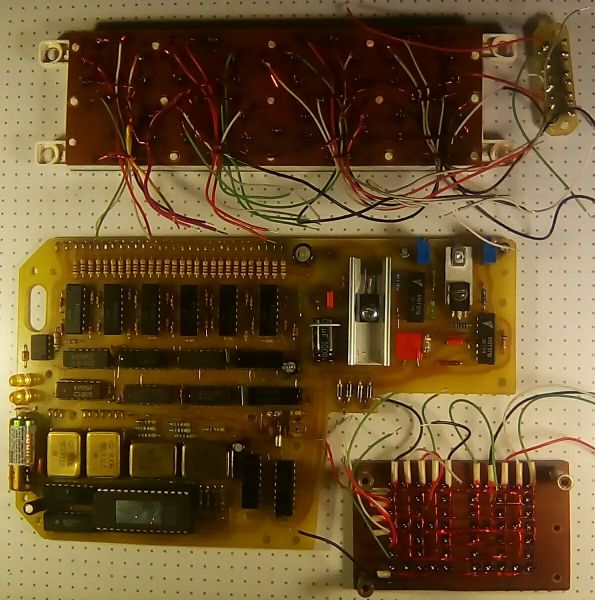

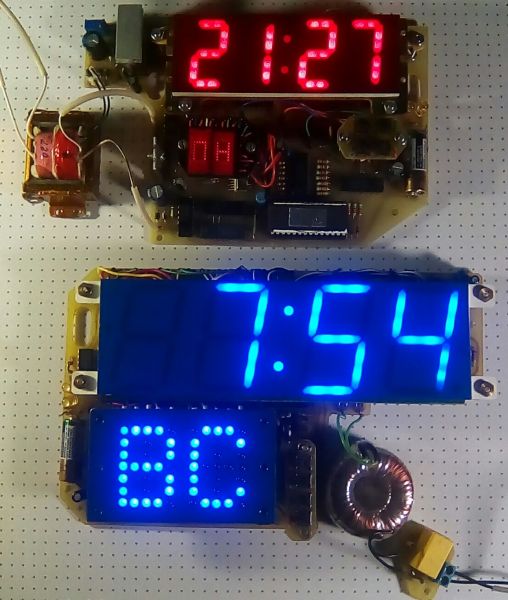

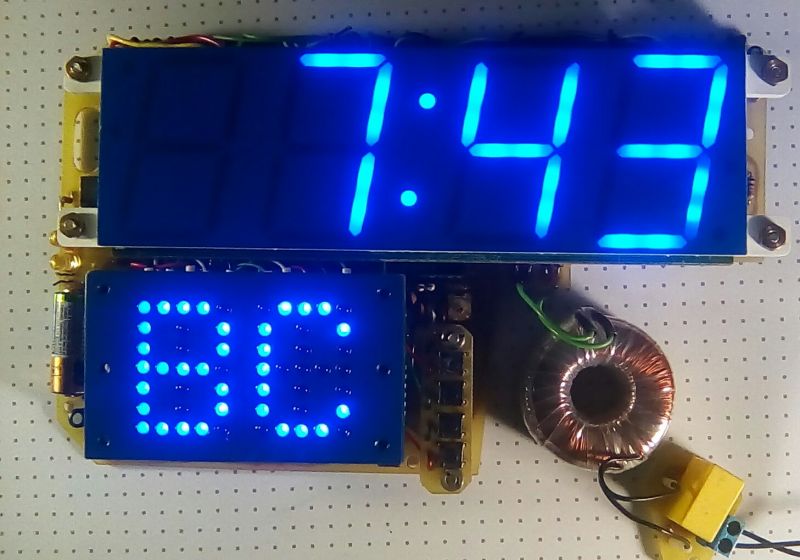

Собрал платы двух часов на светодиодах.С индикацией дней недели.Часы как обычно на логике,но с древним ПЗУ.

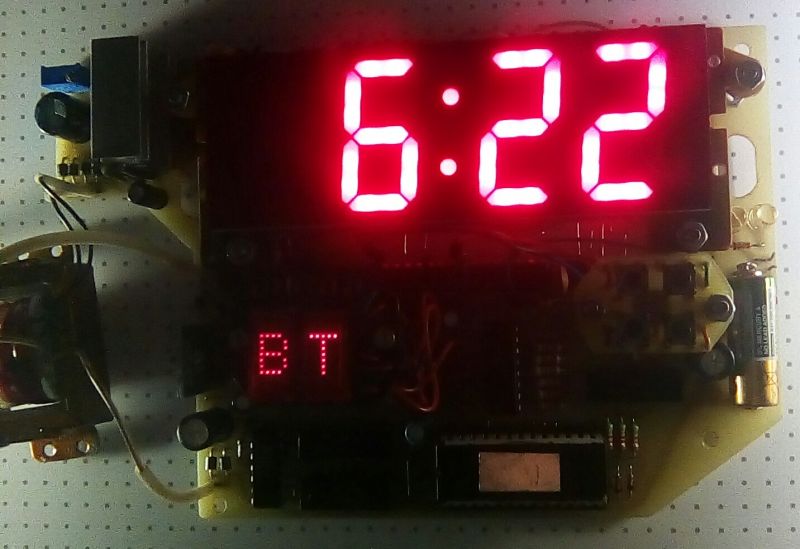

Первые, поменьше. Индикатор часов и минут самопальный,из рамки от китайских часов. Индикатор дней недели на двух АЛС-340.

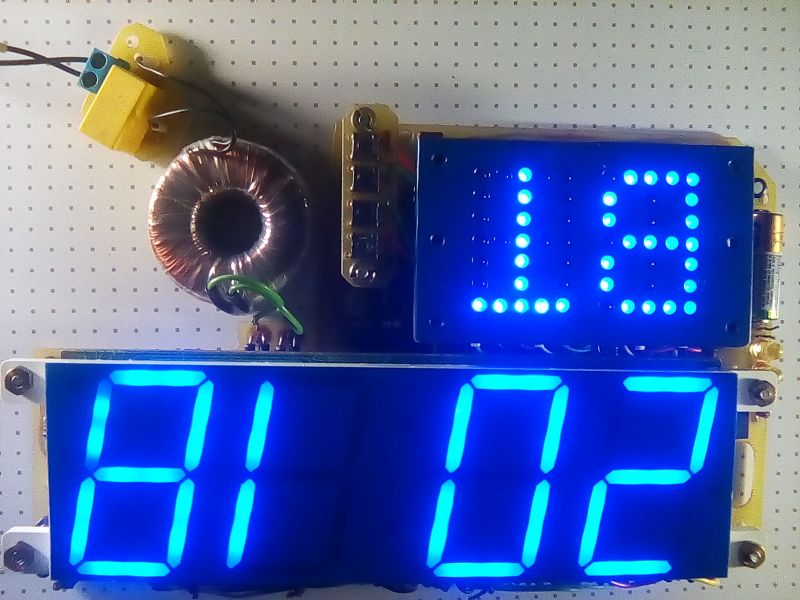

Вторые побольше.Индикатор часов и минут, тоже из рамки от китайских часов. Индикатор дней недели,самопальный матричный.


Что то одну картинку перевернуло.

ПЗУ прошил и прошивку придумал,а так же схему индикации дней недели для первых часов и макет этой схемы сделал - АлександрЛ.АлександруЛ - респект.
Давненько уже,дело то было.
Но наконец я платы этих часов,с индикацией дней недели - собрал.


На первых цифры 30 мм,буквы 9 мм.На вторых - 48 и 32.
Теперь надо корпуса делать. Настенные

[AndreyZZ]

https://optim.tildacdn.com/tild6134-363 ... 801112.jpg
Борисович с наступившим. насобирал бредоанализаторов и усилей кучу , настал черед часов да не простых . подсобишь если что ?
ин-12 приглянулись наперво

[Борисович]

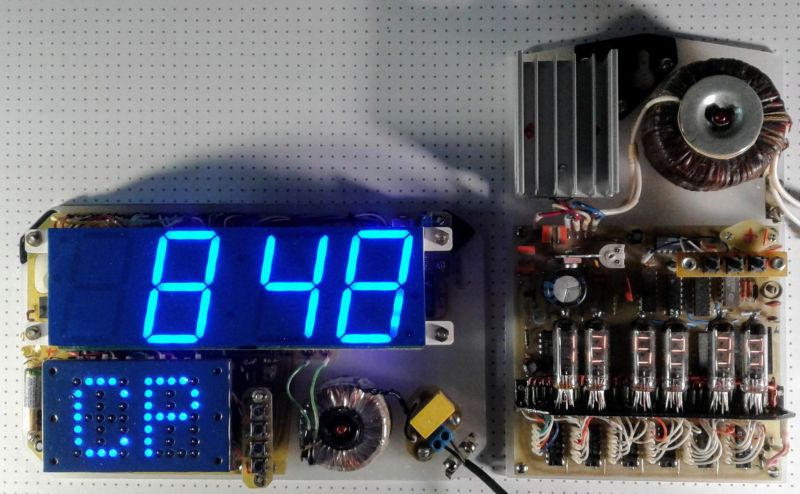

Сделал корпуса для пары часов, платы которых выше показывал.Это в процессе.

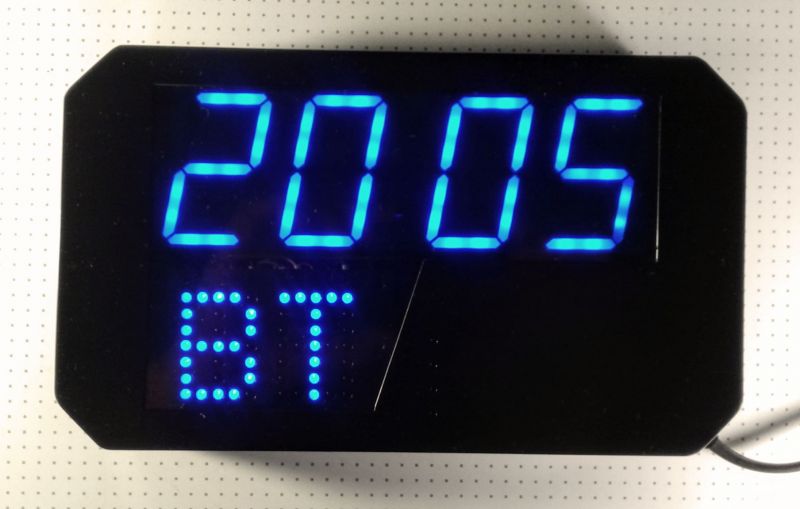

Часы на самопальных светодиодных индикаторах с показом дней недели.Цифры 48 мм,буквы 32 мм.


Часы на индикаторах ИВ-9.

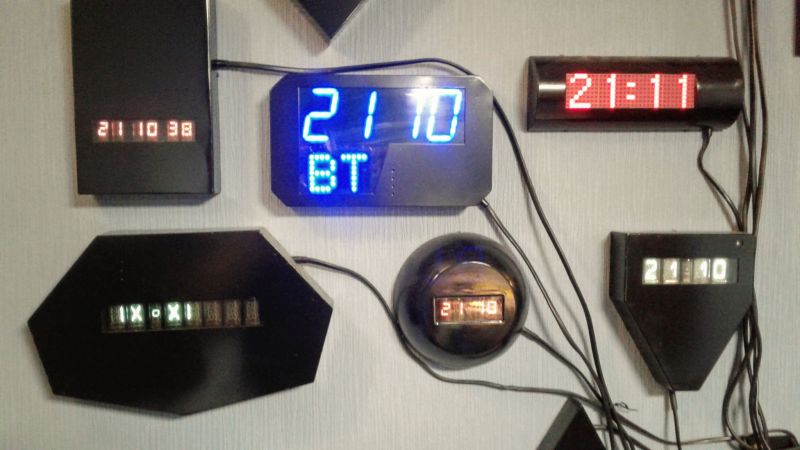

Так примерно в интерьере
