Какое решение вы предлагаете: блок питания и еще один? Верхнее фото — как было, ниже — как сейчас.

[K.Vladimir]

Разница в чем? Вижу одно и то же, что на верхнем, что на нижнем

[vovw]

Микросхема, транзистор и стабилитрон были заменены из-за поломки. Возможно, следовало обратиться к аспиранту, экспресс-

[K.Vladimir]

Чтоб он освятил и благословил? У него транквилизаторы со вкусом малины? А, он костоправ - он руки выпрямляет!

[Krismi70]

Микросхема, транзистор и стабилитрон

в один день !!!!.....всё, теперь ближайший год никаких инвестиций в фондовые рынки не намечается....))

[roman.com]

если трёхрограммник был подключён в радиосеть... то во время грозы возможно что сгорели сразу все элементы... Микросхема, транзистор и стабилитрон...

нет так давно у меня был случай...
старый телевизор работал в гараже...
во время грозы сгорели сразу все элементы блока питания... фильтр... микросхема блока питания... выпрямительные диоды...
часть элементов просто отсутствовала на плата)) они просто взорвались и разлетелись по всему корпусу телевизора))

так что всё возможно.

[vovw]

может вопрос перенести в тему теории. тТранзистор стоитC2271, это он может давать какие-то возбуждения.

[K.Vladimir]

он может давать какие-то возбуждения

у тебя на него встаёт?

может вопрос перенести в тему теории

Для чего? Говна и так разбросал хрен где наступишь, ни за что не возьмешься...

[gsmart]

[uquote="vovw",url="/forum/viewtopic.php?p=4755888#p4755888"]Транзистор стоитC2271, это он может давать какие-то возбуждения.[/uquote]
Возбуждения может давать положительная обратная связь, допустим из-за кривого монтажа или неправильной разводки платы.

[vovw]

Что такое кривой монтаж, от чего он зависит. включу, проверить, так Работает, давая 4-57 на выходе.

[samand587]

Кривой монтаж есть кривые руки

[K.Vladimir]

Ну правильно, руки положил, обвел, вот дорожки и получились . Вот такое вот, "качество трафарета"...

[vovw]

Как сделать, чтобы этих связей не было?ак надо внедрить схему индикатора уровня, под. имеющиеся детали

[K.Vladimir]

Сначала нужно одно довести до ума, затем браться за другое. А то через месяц опять за недоделанный усилитель вспомнишь... И так снова по кругу, и снова болтовню на 10 лет растянешь...

[vovw]


(74.66 КБ) 58 скачиваний

Есть готовые усилители для проб. А вариант индикатора должен иметь компактность и детали из имеющихся.

[K.Vladimir]

Ну так, собирай. Кто не дает?
А вообще-то, когда-то ssc, давал тебе с десяток схем для стрелок. Некоторые даже в модели показывал. Лет 5 назад это было, если не больше
И вот опять по новой... Я ж говорил - замкнутый круг....

[vovw]

Индикатор должен быть изготовлен с использованием доступных компонентов. Принципиальная схема должна оставаться неизменной при изменении параметров. В наличии есть транзисторы типа 2271 и их аналоги, а также набор переменных резисторов,до10 килоом Готовое изделие надо получить с компактными габаритами.

[gsmart]

[uquote="vovw",url="/forum/viewtopic.php?p=4756261#p4756261"]ак надо внедрить схему индикатора уровня, под. имеющиеся детали[/uquote]

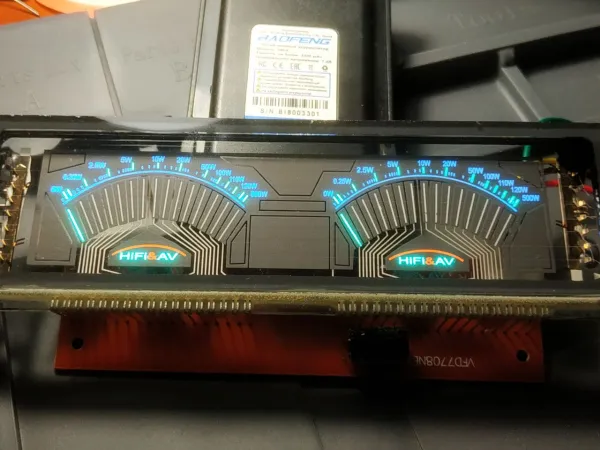

С вашими познаниями купить готовый, и встроить в ваш девайс, вот прикольный люминесцентный индикатор (VFD) уровня сигнала со стрелочками:
https://www.ozon.ru/product/vakuumnyy-l ... vD5cgN46o3


А из говна и палок ничего путного не выйдет.

[Thinnnfor]

[uquote="gsmart",url="/forum/viewtopic.php?p=4756379#p4756379"]



В картонной коробке вообще супер будет !

[vovw]

Я нашел, что в этой схеме делитель напряжения, нагрузочный резистор и резистор обратной связи, транзистор в режиме усиления.
