Всем привет!
Такой вопрос: Можно ли прошить SDS6062Е и чем данная модель отличается от SDS6062 (без Е на конце)?

[Alexeyslav]

"Е" это с сетевым разъёмом Ethernet. Зачем он нужен рядовому пользователю х.з. темболее что для этого банально нет софта способного работать с осциллографом по сети. Или может я чего не знаю?

[Российская Федерация]

В стандартном софте что шёл на диске есть возможность выбрать порт соединения с осциллятором - ЮСБ, ЛАН или КОМ.
Возможно, по ЛАН просто быстрее будет обмен информацией, ибо по ЮСБ картинка на компьютере обновляется с небольшими задержками. Но при попытке скачать прошивку сайт OWON пишет, что прошивки не подходят к SDS6062E именно к Е.
Попробовал всё-равно прошить через штатный прошивальщик - пишет что "нет апгрейда программного обеспечения для этой машины"...
Вобщем, выяснил. Осциллографы с буквой Е отличаются от безбуквенных даже визуально и наличием у последних 10Мб памяти против 100кб у "Е". Похоже, там применено ещё какое-то удешевление, хоть и незначительное. Жаль я сразу не узнал об этом...

[wadimk]

Купил себе вот такой осцилл:

http://world.taobao.com/item/3810631177 ... nIa#detail

Он весь "китайский".Теперь хочу научить его английскому языку.Подключил к USB.

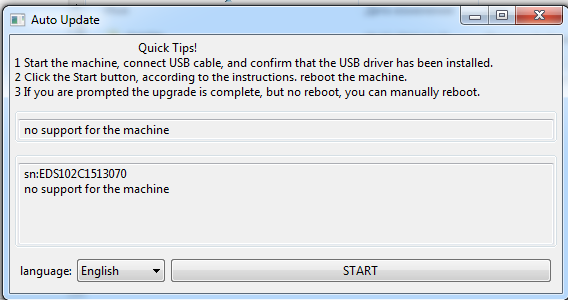

Запустил программу апдейта и получил следующую надпись.

В нем самом (на экране) написано:Произведен для продажи и эксплуатации на территории чайны.
Это как бы было известно.
Подскажите, пожалуйста, мои дальнейшие действия.Вооружаться программатором и искать дамп с 7102 ?
ЗЫ:Сейчас понял,что нужно попробовать так: Пт июл 25, 2014 08:33:16

Добрый день, решил поделиться опытом прошивки осциллографа от Актаком.

Теперь стоит вопрос.как определить версию железа.

[Alexeyslav]

Хм, когда я в последний раз пробовал ихний софт LAN-подключения там небыло. Может и сама программа у них теперь нормально работает?

[wadimk]

Я, только что,подключил по LAN.Связь есть.Пакеты получает.Покопался по сайтам.В принципе идентифицировал свой экземпляр.Вот он ADS-2121MV.Теперь,где мне найти серийный номер под эту версию?Чтобы взять с сайта (owon\lilliput) саму прошивку?

[Alexeyslav]

На наклейке. Только твой обновлялка вывела серийный номер и так, когда сообщила что нет обновления.
Боюсь что это все равно не поможет, прошивка загружается согласно серийному номеру и соответственно загрузить в него можно только чистокровно китайскую.
Реальность такова что прошивка зашифрована, и пересадить её с другого осциллографа не получится хотя это в большей степени именно из-за аппаратных различий различных ревизий осциллографа - даже если и загрузишь не предназначенную для него прошивку(есть способ с расшифровкой и зашифровкой новой прошивки с изменениями - ключ шифрования утёк и где-то гуляет по сети но сам процесс разборки-сборки и шифрования требует специфического софта) то она скорей всего не заработает и в худшем случае можно получить кирпич.

[wadimk]

Я не уверен на 100% ,но похоже ,что в серийнике напр. SDS71021434ххх - 1434 это год и неделя.Я перебрал весь 15-й год.Вроде бы они их не делали.У меня 15 год 13-я неделя.Ну и собственно вопрос:Если по Jtag можно вытащить прошивку,то лучше с этого и начать во избежание...?Что посоветуете?ЗЫ:Мне не горит.

[Alexeyslav]

Прошивку вытащить нельзя. Никак. Её можно туда только залить, и то... только подписанную и зашифрованную.

[wadimk]

Вот я прочитал тему. Пн июл 08, 2013 11:38:43 kptn пишет,что включил языки в прошивке.Так же пишет,что прочитал нанд через Jtag.Запутанно как то...То можно,то нельзя.И копию своей прошивки вычитать и положить в другую микросхему тоже нельзя?

[Alexeyslav]

Там в приборе много контроллеров, много разных областей которые можно независимо прошить/считать. Некоторые из них защищены, некоторые нет. Можно догадаться что самые критичные части закрыты аппаратно от считывания, даже через JTAG.
Вроде бы как можно запросто считывать/записывать прошивку основного контроллера - но там нет ничего интересного: обычный можно сказать линукс, текстовые ресурсы и т.д. а вот прошивка главной ПЛИС, которая работает с памятью и АЦП закрыта. Её не считать а записать тоже не откуда - то что поставляется от производителя - зашифровано, прежде чем положить её в память ПЛИСки нужно расшифровать закрытыми ключами которые хранятся в основном контроллере в бутлоадере, который вот незадача - закрыт.
Если его переписать своим бутлоадером, ключи пропадут и осциллограф станет натуральным кирпичом.
Сменить прошивку основного контроллера тоже не выйдет, она должна соответствовать версии прошивки зашитой в ПЛИС, они тесно связаны по функционалу.
Но можно взять другую прошивку, расшифровать её перекомпоновать заменяя отдельные части(в основном это текстовые строки с переводами), зашифровать и прошить "как родную". Но без гарантии работоспособности и с возможностью окирпичить девайс т.к. аппаратные ревизии у них меняются часто, из-за этого привязка к серийнику.
Сам понимаешь, что для этого дела нужно иметь определённую квалификацию.

[wadimk]

Т.е.мне ,как минимум,нужно его вскрыть и сделать фото платы для идентификации ревизии?

[Alexeyslav]

Это тоже бесполезно, какая ревизия какой плате соответствует знают только разработчики, тобишь китайцы. Но это они же могут узнать и по серийнику. Само собой это они врятли будут сообщать каждому встречному, потому что простым смертным это не нужно.
Для тебя задача - найти прошивку, которая соответствует твоей ревизии железа. Признаки по которому происходит разделение прошивок - серийный номер, так что берёшь его в руки и идёшь на оф.сайт и качаешь последнюю доступную прошивку. Но её же и так можно поставить штатным способом...

[wadimk]

Если допустить,что 7102 уже не производят с 14-го года(последний выпуск),и у меня аналог,то скорее всего ревизия HV "последняя".
Посмотрел,что показывает сам осцилл о себе: серийный ясно.Версия ПО 5.4 (!).Не известный зверь...Ловлю себя на мысли,что я стал понимать "китайский" (управление).

[Vlad_RK]

wadimk, а когда вы покупали свой осциллограф, вы знали, что у него интерфейс только на китайском?

[wadimk]

Да.Знал.Я сэкономил,как минимум 100$ на этом.Мне нравится что то переделать\доработать.Всю жизнь этим занимаюсь.Я же не на офф форуме такие вопросы задаю?

[Propretor]

Нашел практически оригинальную схему не своего блока питания PCB-T115-J Rev6, а более нового PCB-T115-N Rev3
Может быть кому-то пригодится.
На схеме видно, что сработка светодиода по окончанию заряда происходит при падении тока потребления батареей ниже порогового уровня. То есть вовсе не так, как ранее...
