Встраиваемая универсальная плата управления лабораторными БП

[soooooil]

САШАНДР для опорного напряжения в 5 В и КУ усилителя 10 шунт должен быть 0.05 Ом. Тогда падение напряжения на нем при 10 А будет 0.5 В, которые усилятся ×10 до 5 В = опорное напряжение.

В принципе не обязательно точно 0.05, можно подстраивать КУ усилителя и опорное напряжение подстроечником.

Также у меня например опорное напряжение tl494 не совсем 5 В, поэтому поставил отдельный регулятор.

[САШАНДР]

То есть вы подстраиваете 5в от TL идущие на переменники?А диод по току должен загораться при крайнем положении(минимальный ток).Ток у меня регулируется но не плавно по всему положению движка,а только с краю в узких пределах-зависит это от мощности нагрузки?Питание LM324 вы берете с дежурки 12в(питание TL) верно?

[soooooil]

Вот моя схема (не смотрите на сотни разъемов JP1, JP2 итд, просто так было удобнее для разводки печатки в eagle).

Подстраиваю опорные напряжения, идущие на потенциометр регулировки тока, да. Но беру 5 В не с TL, а с отдельного 7805, так как на TL эти 5 В непонятно от чего проседают.

Для лучшей регулировки во всем диапазоне у меня несколько разных опорных напряжений, между которыми переключаюсь галетником. После него уже эти опорные идут на регулятор. Подробнее об этом писал на предыдущих страницах.

Также регулировать можно КУ усилителя (подстроечник R9 на схеме).

Диод ограничения тока загорается всегда, когда ток нагрузки достигает заданного предела. Тоесть когда падение напряжения на шунте (умноженное на КУ усилителя) становится равным напряжению после потенциометра регулировки тока. Например для ограничения тока в 50 мА опорное напряжение устанавливается 0.025 В. Пока падение на шунте меньше 0.0025 В (после усилителя IC5A будет 0.025 В), на выходе компаратора IC5B будет «0», светодиод не горит. Когда ток нагрузки достигает 50 мА, на шунте 0.0025 В, после IC5A 0.025 В, на выходе IC5B «1» (напряжение питания), светодиод горит.

Питание ОУ с дежурки, да.

[ww07]

То есть вы подстраиваете 5в от TL идущие на переменники?А диод по току должен загораться при крайнем положении(минимальный ток).Ток у меня регулируется но не плавно по всему положению движка,а только с краю в узких пределах-зависит это от мощности нагрузки?Питание LM324 вы берете с дежурки 12в(питание TL) верно?

В положении минимума тока светодиод должен гореть.
Как это - ток регулируется не плавно? Если переменник с линейной характеристикой - все там плавно. К примеру: на выходе 10 В, подключена нагрузка 10 Ом. Ток будет 1 А. Если плата отрегулирована на максимальный ток 10 А, то регулятор тока будет влиять в таком случае только на 1/10 шкалы. При тех же 10 В, но с нагрузкой 1 Ом будем иметь ток 10 А и регулятор будет работать во всем своем диапазоне.

[Vladimir47]

Ребята помогите с пичаткой на эту схему .И что за номиналы обвиденых елементов? Зарание спасибо.

[Simurg]

vd 16, vd 17 - 1N4001 последняя цифра любая(2, 3, 4, 5, 6, 7), любой диод на минимум 100 мА тока (КД105, КД208.....)
VD18- кс133А, КС139
VD14 - TL431, TL431A

[Vladimir47]

vd 16, vd 17 - 1N4001 последняя цифра любая(2, 3, 4, 5, 6, 7), любой диод на минимум 100 мА тока (КД105, КД208.....)
VD18- кс133А, КС139
VD14 - TL431, TL431A

ОГРОМНОЕ СПАСИБО. А пичаточку не подкинете?

[alex-551]

Плату можно взять за основу по ссылке http://radiokot.ru/lab/analog/41/
Правда там раздельные А и V.

[igor1]

здраствуйте уважаемые я тоже пытаюсь создать что-то похожее напряжение регулируется а ток нет, нашел шунт от сов цешки а сколько от него отрезать незнаю щас шунт нихром скрученный в пять полос 06мм2 длинной 3см схемка чуть проще чем обсуждаемая ужо два раза палил сил ключи напруга на ка7500 1-2,7в 2-2,8в 3-304в 15-16 ноль 14-13 они вместе4,9в питание12-14,4в вых напряжение13,6в СОБРАЛ НА МАКЕТКЕ воть по етой схеме попытался заменить лмку на ка393 сгорели сил ключи убрал совсем лм чез 3сек ключи перегреваются и горят диод стоит шоттки 28-200 один

[siruj]

Доброго времени суток. Не знаю ответит мне здесь кто нибудь, но прошу помощи у тех кто переделал БП.
Все посты прочел раза 5.
Сделал все по вашей схеме.
Вместо предохранителя поставил лампу 150Вт. Но когда кручу регулятор тока, то при 5А загоряется лампа накаливания. В чем причина? Как мне поднять ток до 10А?. БП 250Вт
Шунт использую от китайского мультиметра с учетом подбора резистора R2 28Ком.
Обясните пожалуйста, как работает схема стабилизации напряжения и тока. Какие диоды должны загоряться, и когда?.
Помогите пожалуйста. Огромное спасибо всем кто поможет.

[alex-551]

Включение блока через лампу используется при первом включении. При включении с нагрузкой лампа ограничивает ток и блок уходит в защиту.
Включайте без лампы.
Работа описана в статье. Если установлено, например, 12в и 2А, то если ток нагрузки меньше 2А, стабилизируется напряжение ( горит HL3), если ток больше 2А - стабилизируется ток ( не превысит 2А) горит HL2. Если включить токовую защиту, при достижении 2А- сработает защита, напряжение и ток упадут до 0. и будет в таком состоянии пока не отключть защиту. Горит HL1.

[siruj]

Спасибо большое за быстрый ответ!

Включайте без лампы.

А блок не бабахнет?
И еще, чем лучше нагружать блок? У меня два 10 ти ватных резистора 2 Ом паралельно в нагрузке.
Допустимо ли это?

[alex-551]

Я нагружал 12в. фарной, автомобильной лампой. Нити накаливания в параллель.
С лампой накаливания в перевичной цепи, производят первое включение, а с ней не проверите ток на нагрузке. Бабахнуть конечно может, если превысите ток для него, например не выставили ток ограничения и проверили работу защиты на КЗ. Надо подобрать ограничение тока при полностью выведенном регуляторе тока, около 10а. Я у себя подобрал 9,6а. Т.е даже при К.З. ток будет 9,6а.

[troyep]

Здравствуйте
Спасибо Автору,
собирал несколько экземпляров ,все отлично работают!

но есть вопросы..

почему так трудно получить от блока больше 8~10 Aмпер?(при mах 15V)
вроде бп не слабый.. а пищит громко при таких токах. Попробовал все)
и конденсаторы обратной связи, и выходной электролоит. конденсатор, и количество витков ДГС...
помогите понять-
1.)--какая емкость(ориентировочная) должна быть у выходных конденсаторов?(на схеме С1 , и С2)

2.)- и все таки как правильно надо подключить обмотки ДГС-?
а) оставить 12V - oбмотку
б) подключить последовательно 12V и 5V обмотки?
в) намотать новую обмотку-(ориентировочная индуктивность тогда сколько?)

и если все таки нужно скажем 15~20A, можно использовать обмотку трансформатора 5V, подключив через диодный мост (4x20c40)?

Спасибо,!

[alex-551]

Выходное напряжение можно поднять, если отключить "косичку от земли", и на бывшую 12в. обмотку поставить мост. У меня получалось 25-27в. Соответственно конденсаторы на большее напряжение и убрать питание ШИМ с выхода.
Я переделывал и на 150в. Распускал все обмотки и соединял последовательно, ставил мост. Вытянуть 150в не получилось, максимум около 80в. Ну и соответственно меньший ток.
На ДГС подключать обмотку на 12в. А лучше перемотать.
Писк мне удалось убрать переделав дроссель. Распилил болгаркой и склеил через текстолитовые прокладки 0,8мм.-1,0мм. Намотал провод 1,32мм - 33витка.

[Сергей_74]

Свой 2й блок я сделал на 0-36В и 15А, правда пришлось полностью перематывать транс.

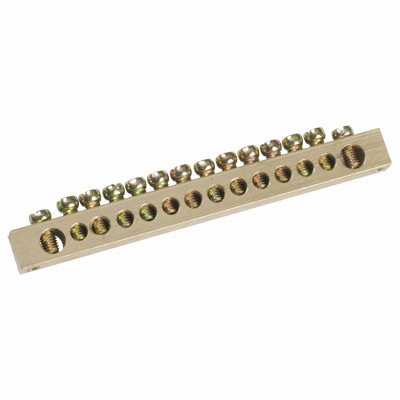

В качестве нагрузки сделал баластное сопротивление из спирали от плитки на 220В. Нарезал спираль на куски по 10см примерно, затем закрепил две нулевые шины на не горючей основе в 10см над ней на длинных болтах и в отврстиях закрепил под винты эти отрезки спирали и вывел провода с шин. Изменяя кол-во подключенных в паралель спиралек регулирую сопротивление, получилость удобнее резисторов которые горели и приходилось их толкать в воду.

[Elvin]

Давно была идея упростить переделку комповых БП, занялся по этому форуму, заметил один нюанс: дежурное питание примерно 24В на питание TL494 дает сильную пульсацию, на выходе от 8 до 15В тоже появлялась пульсация до 1В на холостом ходе. При нагрузке (и даже 10А) пульсация снижалась до минимума, пульсации лезли на 12вывод LM324(DA3 на платке). Вешал везде конденсаторы - ничего кардинально не меняется. Питание TL494 и LM324 от другого стабилизированного питания 12-25В решило проблему.

[alex-551]

В некоторых переделанных блоках, тоже использовал отдельный БП для питания микросхем и вентилятора, когда не хватало дежурного питания. Ставил малый транс , мост и стабилизатор.

[siruj]

Доброго времени суток. Вроде всё сделал, всё работает.
Но вот по этой схеме, номинал какого резистора нужно поменять, чтобы ограничить ток до 10А?

[Tyzik]

Подобрать R2
