Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

Радиомикрофон на 1 транзисторе с питанием на 9 вольт

Схема радиомикрофона


Описание радиомикрофона

Данная схема радиомикрофона обеспечивает дальность передачи сигнала до 100 м при сохранении хорошей акустической чувствительности. Это достигается благодаря включению транзистора по схеме с трансформаторной связью (схема Майсснера).
Это позволяет регулировать все параметры только сжатием/растяжением витков катушек! Рабочая частота — 94 МГц.
Катушка L1 содержит 6 витков провода ПЭВ-0,5 на стержне от шариковой ручки (3—4 мм). Катушка L2 содержит 3 витка провода ПЭВ-0,2 и наматывается поверх катушки L1 в том же направлении. После сборки потребляемый ток должен быть в пределах 10 мА.
Если ток больше, то надо подобрать величину резистора R2. Транзистор надо ставить с как можно большим коэффицентом усиления. Затем нужно припаять антенну, в качестве которой служит кусок провода длинной 60 см. Потребляемый ток должен возрасти, это свидетельствует о хорошей работе схемы.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

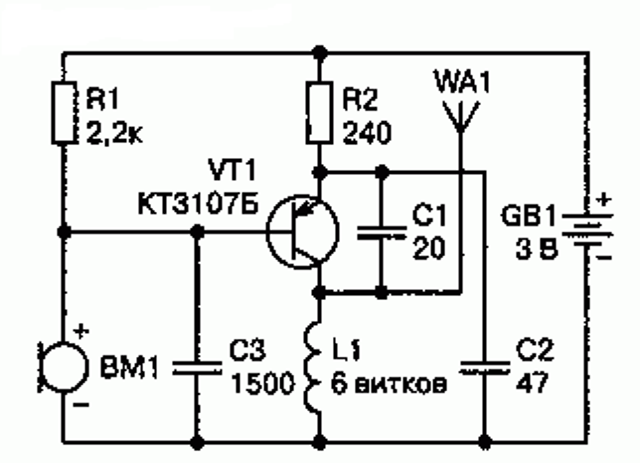

Простой радиомикрофон на 1 транзисторе с питание на 3 вольта

Схема радиомикрофона


Описание радиомикрофона

Радиомикрофон собран на транзисторе КТ3107Б, можно использовать КТ3107БМ. К коллектору транзистора VT1 надо припаять кусок провода длиной 37 см. В качестве источника питания можно использовать литиевую «таблетку» на 3 В. Катушка содержит 6 витков провода 0,5 мм, ее можно намотать на стержне от гелевой ручки.
После включения схема должна работать сразу.Если частота передатчика лежит ниже диапазона 88— 108 МГц, то надо поставить конденсатор С2 на 30 пФ.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
Asmodey
Друг Кота
Сообщения: 6164
Зарегистрирован: Сб янв 28, 2006 22:47:24

Re: Проверенные схемы Радиомикрофонов

Сообщение Asmodey »

Виктор50, вы хотя бы посматривайте в тему иногда. Было уже https://radiokot.ru/forum/viewtopic.php ... 9#p4321689

И это было. Там же. А возможно, уже не один раз.
[uquote="Виктор50",url="/forum/viewtopic.php?p=4671633#p4671633"]Радиомикрофон на полевом транзисторе с питанием на 9 вольт

Схема радиомикрофона
СпойлерИзображение
[/uquote]
Астролябия-сама меряет, было бы что мерять!!!
Аватара пользователя
jonpim
Друг Кота
Сообщения: 5005
Зарегистрирован: Ср мар 31, 2010 09:33:22
Откуда: Владивосток

Re: Проверенные схемы Радиомикрофонов

Сообщение jonpim »

Я ему писал что все эти схемы есть в одном небольшом файле -
"Радиомикрофоны и жучки 2011 ч.1.exe" (3197479 байт )

Это первая гуглоссылка - https://radiohata.ru/beginner/171-samod ... uchki.html

Показал бы более оригинальную схему , которой нигде нет . Да и ничем не отслеживается :facepalm:
«Когда у общества нет цветовой дифференциации штанов, то нет цели!»

- Позвольте-с вас спросить, почему от вас так отвратительно пахнет?
- Ну, что ж, пахнет... известно. По специальности. Вчера котов душили, душили. (с)
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

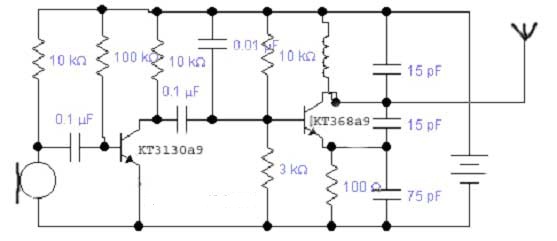

Простой радиомикрофон на 2 транзисторах с питанием 4.5-9 вольт

Схема радиомикрофона


Описание радиомикрофона


Представлена схема простого радиомикрофона на 2 транзисторах .Между плюсом и минусом питания(параллельно батарейки) советую поставить конденсатор емкостью 0.01 мкФ. Катушка имеет 5-6 витков проводом диаметром 0.5мм на оправке диаметром 4-5 мм (возьмите стержень от гелиевой ручки) Питание от 4.5в до 9в. Антенна – кусок провода, длиной 40 см. Радиомикрофон работает на частоте 96 мгц. Микрофон от китайского магнитофона, или вообще любой китайский
R 10к R 100к R 10к R 10к C 10н C 15пф
С0.1мк С0.1мк КТ368а9 С15пф
КТ3130а9 R 3к С75пф R100
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
veso74
Поставщик валерьянки для Кота
Сообщения: 1905
Зарегистрирован: Сб май 05, 2012 20:24:52
Откуда: KN34PC, Болгария
Контактная информация:

Re: Проверенные схемы Радиомикрофонов

Сообщение veso74 »

Виктор50, следуете схемам, которые публикуете? Эту схему вы уже опубликовали в 16.11.2022:

Простой радиомикрофон на 1 транзисторе с питанием на 3 вольта:
Аватара пользователя
Asmodey
Друг Кота
Сообщения: 6164
Зарегистрирован: Сб янв 28, 2006 22:47:24

Re: Проверенные схемы Радиомикрофонов

Сообщение Asmodey »

Тема как-будто по третьему кругу пошла :)
Астролябия-сама меряет, было бы что мерять!!!
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

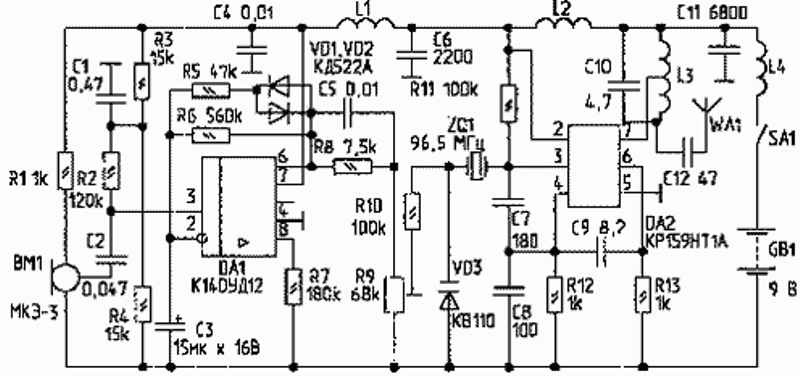

Радиомикрофон на 2 микросхемах с питанием на 9 вольт

Схема радиомикрофона


Описание радиомикрофона

Для высококачественной передачи речи микрофонный усилитель охватывается эффективной системой АРУ, вводится корректирующая цепь, поднимающая уровень высоких звуковых частот. Стабильность несущей частоты достигается применением кварцевого резонатора. Ограниченный радиус действия предполагает малую мощность излучения, отсутствие побочных излучений — хорошую фильтрацию гармоник.
Антенна радиомикрофона -- отрезок провода длиной 25 см. Замена микросхемы DA1 на КР140УД1208 нежелательна. DA2 К159НТ1А можно заменить на два транзистора типов КТ342, КТ3102, КТ306. Варикап — KB 110 с любым буквенным индексом.Диоды VD I, VD2 — КД521, КД522. Конденсатор СЗ — электролитический К50-16, остальные --керамические К10-7, КМ56, КД2; R9 СПЗ-19. Кварцевый резонатор — на частоту 96,5 МГц. Катушки L1,L2, L4— индуктивностью 0,77 мкГн, содержат 25 витков провода ГТЭВ 0,4 на оправке диаметром 3 мм. Катушка L3 индуктивностью 0,54 мкГн, содержит 12 витков провода ПЭВ 0,63 на оправке диаметром 5 мм с отводом от середины
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
jonpim
Друг Кота
Сообщения: 5005
Зарегистрирован: Ср мар 31, 2010 09:33:22
Откуда: Владивосток

Re: Проверенные схемы Радиомикрофонов

Сообщение jonpim »

[uquote="Asmodey",url="/forum/viewtopic.php?p=4676463#p4676463"]по третьему кругу пошла :)[/uquote]
Витю несет по кругу навстречу ветра :)
Ему приятно .
«Когда у общества нет цветовой дифференциации штанов, то нет цели!»

- Позвольте-с вас спросить, почему от вас так отвратительно пахнет?
- Ну, что ж, пахнет... известно. По специальности. Вчера котов душили, душили. (с)
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

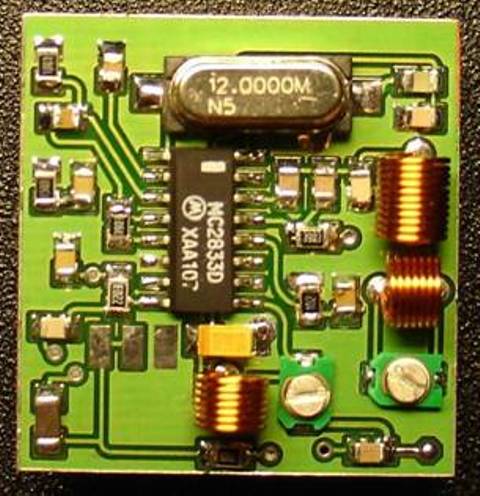

Стерео радиопередатчик на микросхеме с питанием на 1.5 вольт

Схема стерео радиопередатчика


Готовая плата передатчика


Описание схемы

Данные стерео передатчика

Диапазон частот: 80 - 100 МГц (FM)
Радиус действия: 3 - 6 метров
Питание: 1,5В (1 батарейка АА)
Потребление: 6,5 мА
Кварц на 38 кГц (не МГц)

Передатчик предназначен для прослушивания источников звука не имеющих своей акустической системы, например, CD-проигрывателя через магнитолу. Выходной транзистор (VT1) можно поставить любой ВЧ с граничной частотой около 500МГц. Наиболее часто в подобных схемах используется КТ368. Также пробовал КТ339 - тоже все работает. Не ручаюсь за правильность выбора режима и рабочей точки и согласования транзистора, возможно наверное оптимизировать этот каскад, но ведь работает и так. Если у кого получится сделать более хороший вариант этого узла - дайте знать. Вообще можно сделать этот каскад на свой вкус - от него зависит дальность работы, тогда сигнал на усилитель мощности подается с 7 ноги. Резисторы R9, R10 отвечают за стереобаланс в модуляторе, можно поставить туда переменник (50 или 100кОм) если нужен регулятор стереобаланса.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

Радиомикрофон на микросхеме с питанием от 3 до 9 вольт

Схема радиомикрофона

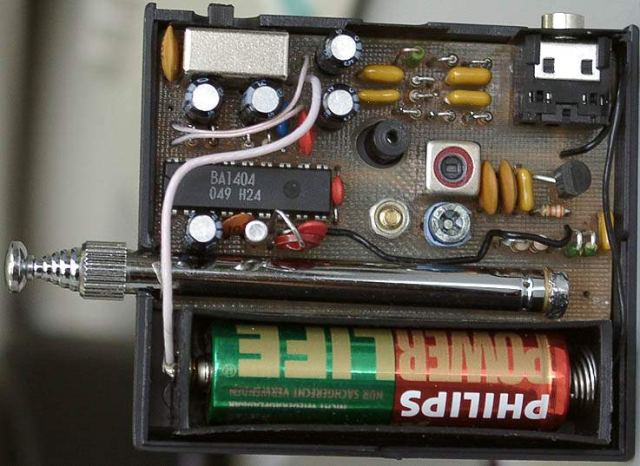

Готовая плата радиомикрофона

Изображениеэ

Описание схемы радиомикрофона

1)Мощность передатчика около 5-6мВт
2)Частота передачи 144.000МГц
3)Дальность при приеме на приемник Icom R5 200-250 метров (жук лежал в квартире)
4)Питание от 3 до 9 вольт с соответствующим снижением мощности
5)Вид модуляции NFM

Сигнал с подключенного внешнего микрофона подается на вход внутреннего микрофонного усилителя, коэффициент усиления которого меняется в зависимости от сопротивлений R3 R9 по моей схеме. Усиленный сигнал через конденсатор С4 поступает на вход осцилятора осуществляя частотную модуляцию. Теперь посмотрим как же получается частота на выходе передатчика. Внутренний генератор заводится на частоте кварцевого резонатора в моем случае это 12МГц. Далее с помощью контура на L1 C8 мы выделяем 3 гармонику кварца, то есть 36МГц и соответственно контур должен быть настроен на частоту 36МГц. Далее сигнал поступает на базу транзистора Q2 на котором выполнен удвоитель частоты. То есть частота получается 36*2=72МГц соответственно контур L2 С1 настраивается на частоту 72МГц. Оконечная частота получается на транзисторе Q1 с использование удвоения. Контур С13 С16 L3 я является также и выходным контуром к, которому подключена антенна. Контур настроен на
частоту 144.000МГц соответственно!
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

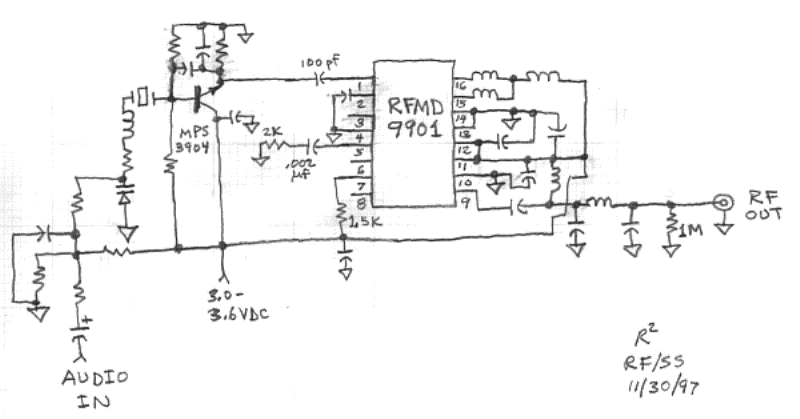

Широкополосный радиомикрофон на RF9901 915 MHz на 3.0 вольт



Схема радиомикрофона


Описание радиомикрофона

Схема нашей самой простой одноканальной конструкции беспроводного микрофонного передатчика показана на этом рисунке. Эта конструкция почти не может быть проще - в ней используется один варикап, один транзистор, одна микросхема, несколько «пассивов» и крошечная печатная плата размером 1 x 3 дюйма (2,5 x 4,5 см). Существует несколько вариантов для антенн с этим устройством, включая 3-дюймовые и 6-дюймовые «резиновые утки», петли для печатных плат и другие крошечные конструкции.


RF / SS Ultra Simple 915 МГц Беспроводная микрофонная схема с низким энергопотреблением.
Благодаря RF MicroDevices RF9901 - отличная маленькая деталь! На приведенной выше схеме RF9901 действует как множитель частоты 64 (и ЧМ отклонения) для одного транзистора VCXO. Таким образом, кристалл находится в диапазоне частот 14 МГц с использованием фундаментального кристалла с АТ-срезом. Отклонение ЧМ должно быть только долей пика более 1 кГц на частоте 14 МГц, чтобы получить пиковое отклонение на 75 кГц на частоте 915 МГц. Таким образом, нашему простому VCXO нужно лишь немного затянуть кристалл, и это можно сделать с довольно хорошей линейностью и низким уровнем искажений звука.

Выходное радиочастотное излучение от RF9901 составляет около -2 дБм на 50 Ом - это очень хорошо соответствует правилам FCC, изложенным в части 15.249 правил максимальной мощности излучения. ВЧ-выход RF9901 подает фильтр нижних частот, а затем защитный резистор ESD на землю.

Что касается производительности этой простой системы - достижимый диапазон легко составляет от 50 до 100 футов в помещении. Качество звука довольно хорошее - Sinad от 42 до 46 дБ в эталонном FM-приемнике с отклонением 75 кГц - ширина полосы от 20 Гц до 15 кГц - искажение ниже 0,5%. Итак, вы видите, что может сделать такая простая схема.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Novice user
Мудрый кот
Сообщения: 1704
Зарегистрирован: Вт янв 05, 2016 10:14:25
Откуда: поселок Мелеуз

Re: Проверенные схемы Радиомикрофонов

Сообщение Novice user »

Вы забыли добавить-"честно слизано с VRTP с разрешения Вольфа https://vrtp.ru/index.php?act=categorie ... ticle=3805"
Аватара пользователя
Mursik
Мудрый кот
Сообщения: 1776
Зарегистрирован: Вт мар 28, 2023 21:17:15
Откуда: Universe

Re: Проверенные схемы Радиомикрофонов

Сообщение Mursik »

[uquote="Novice user",url="/forum/viewtopic.php?p=4677772#p4677772"]Вы забыли добавить-"честно слизано с VRTP с разрешения Вольфа[/uquote]

Сейчас такие времена, что "что в интернет попало, то враз общим стало..."(с)

:P

Добавлено after 4 hours 27 minutes 5 seconds:

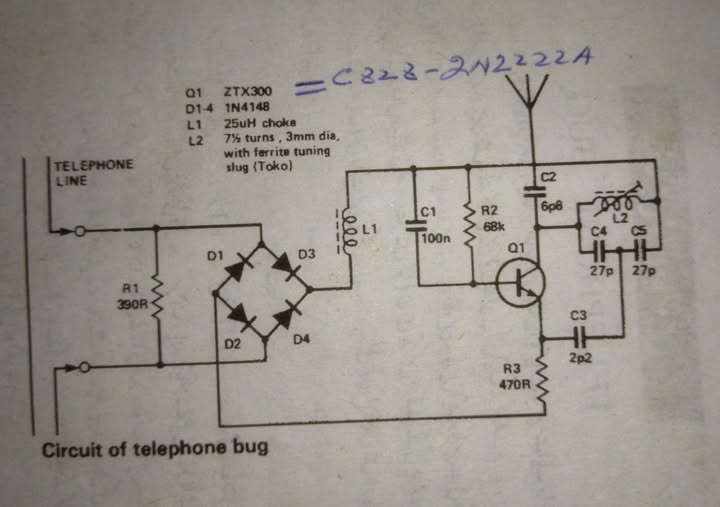

Хоть уже мало кто пользуется проводным телефоном, но..
От зарубежных коллег - для телефонной линии. Просто, но со вкусом :wink:

I have a dream...¯\_(ツ)_/¯
Аватара пользователя
jonpim
Друг Кота
Сообщения: 5005
Зарегистрирован: Ср мар 31, 2010 09:33:22
Откуда: Владивосток

Re: Проверенные схемы Радиомикрофонов

Сообщение jonpim »

[uquote="Mursik",url="/forum/viewtopic.php?p=4677786#p4677786"]что в интернет попало, то враз общим стало...[/uquote]
Только надо ли такое г делать общим . Номиналов нет , картинка корявая от руки :facepalm:
Тем более что приемник для него гораздо сложнее .
Одолели копипастеры - делайте сами на мк с защитой прошивок :)
«Когда у общества нет цветовой дифференциации штанов, то нет цели!»

- Позвольте-с вас спросить, почему от вас так отвратительно пахнет?
- Ну, что ж, пахнет... известно. По специальности. Вчера котов душили, душили. (с)
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

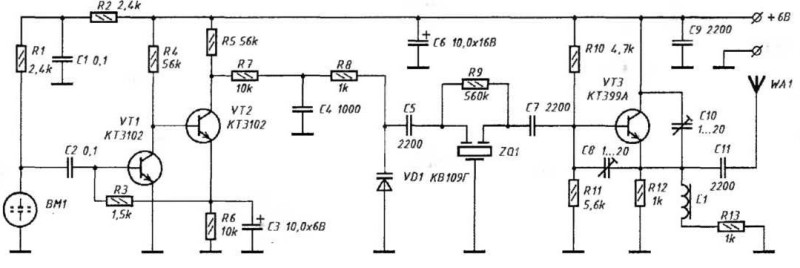

Радиомикрофон на 3 транзисторах с питанием на 6 вольт

Схема радиомикрофона


Описание схемы радиомикрофона

Схема радиомикрофона, работающего на частотах 350...450 МГц. Рабочая частота определяется элементом ZQ1, представляющим собой резонатор на ПАВ. Данный элемент широко распространен на радиолюбительском рынке и позволяет создавать миниатюрные генераторы, работающие в УКВ-диапазоне. По сравнению с генераторами на кварцевых резонаторах, на частотах 350...450 МГц гораздо проще конструировать автогенераторы с использованием резонатора на ПАВ. Например, резонатор ZQ1 типа SRU358N позволяет получить частоту генерации около 358 МГц. Очень удобно подобрать резонатор на частоту 430...440 МГц.
Задающий генератор выполнен на транзисторе ѴТЗ типа КТ399А. Режим работы транзистора по постоянному току определяется сопротивлением резистора R13. Для получения надежной генерации служат подстроечные конденсаторы С8, С10.
В качестве антенны WA1 используется отрезок жесткой проволоки диаметром 2...3 мм и длиной около 10 см.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Novice user
Мудрый кот
Сообщения: 1704
Зарегистрирован: Вт янв 05, 2016 10:14:25
Откуда: поселок Мелеуз

Re: Проверенные схемы Радиомикрофонов

Сообщение Novice user »

[uquote="jonpim",url="/forum/viewtopic.php?p=4677963#p4677963"]Одолели копипастеры - делайте сами на мк с защитой прошивок :)[/uquote]
Я и делаю свои,последнее-жук до 450 МГц,синтез LMX2306,управление ATTINY13,УНЧ на LM358,гетеродин на BFP67 и 2 каскада усиления на 2SC3356,при потреблении 80 мА дальность стабильные 300 метров
Завтра фото скину если интересно :)
Жаль не предусмотрел АРУ для микрофонного усилителя,при громкой речи рядом с микрофоном идет искажение
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

Радиомикрофон на СВ диапазон с питанием на 12 вольт

Схема радиомикрофона


Описание схемы радиомикрофона

Радиомикрофон работает в СВ-диапазоне (27,0...27,4 МГц) с использованием частотной модуляции. Выходная мощность передатчика составляет несколько десятков милливатт
Основу схемы образует ИМС КР531ГГ1. В состав данной ИМС включены два управляемых генератора. Частота каждого генератора управляется напряжением.
Для получения необходимой девиации частоты выходного сигнала служит микрофонный усилитель DA1 К118УН1А. Модулирующий сигнал низкой частоты через буферный усилитель на транзисторе ѴТ1 поступает на вход управления частотой ИМС DD1.
Микрофон ВМ1 - любой электретный. Катушка L2 содержит 16 витков провода ПЭВ-2 диаметром 1 мм, намотанного на оправке диаметром 10 мм, длина намотки составляет 30 мм.
Отвод делают от 6-го (относительно соединенного с VT2 конца катушки) витка. В качестве антенны используется телескопическая длиной около 50 см.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
Виктор50
Грызет канифоль
Сообщения: 297
Зарегистрирован: Вс сен 18, 2022 22:53:43
Откуда: Москва

Re: Проверенные схемы Радиомикрофонов

Сообщение Виктор50 »

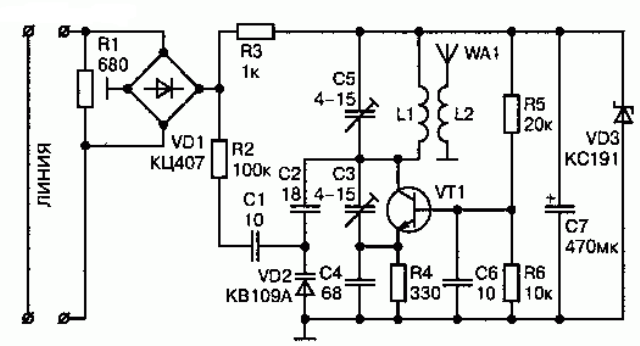

Телефонный УКВ ЧМ радио ретранслятор с питанием от телефонной сети

Схема радио ретранслятора


Описание схемы

УКВ ЧМ радиопередатчик работает в радиовещательном диапазоне частот. Питается оно от телефонной линии и имеет выходную мощность около 20 мВт. Устройство подключается в разрыв одного из проводов линии в любом месте по всей длине кабеля.
Катушка L1 намотана на корпусе гіодстроечного конденсатора С5 и содержит 7 витков провода ПЭВ 0,31 мм. Катушка L2 намотана поверх катушки L1 тем же проводом — 2 витка.
При настройке конденсаторы C3 и С5 подстраивают так, чтобы в нужном диапазоне (65—108 МГц) передавался сигнал максимально возможной мощности. Дальность действия собранного радиоретранслятора в зависимости от условий приема составляет 30—150 м.
Товарищ, верь: пройдёт она - И дерьмократия, и гласность! И вот тогда ГосБезопасность Припомнит ваши имена...
Аватара пользователя
jonpim
Друг Кота
Сообщения: 5005
Зарегистрирован: Ср мар 31, 2010 09:33:22
Откуда: Владивосток

Re: Проверенные схемы Радиомикрофонов

Сообщение jonpim »

Витя , давай уже схемы цифровых радиомикрофонов .
не надо всех доисторических .
«Когда у общества нет цветовой дифференциации штанов, то нет цели!»

- Позвольте-с вас спросить, почему от вас так отвратительно пахнет?
- Ну, что ж, пахнет... известно. По специальности. Вчера котов душили, душили. (с)
Ответить
