Murka, Спасибо. Включил подсветку и сразу нашел замыкание.
Такое ощущение что программисты специально придумывали максимально не удобный интерфейс.

[veso74]

ALViktor писал(а):

... что программисты специально придумывали максимально не удобный интерфейс.

Copy -> Paste любимое, после нерабочего CTRL+C -> CTRL+V всегда их упоминаю .

[Murka]

ALViktor писал(а):

Murka, Спасибо. Включил подсветку и сразу нашел замыкание.

Так у тебя там метки "замкнуты" на верхнем индикаторе провод G имеет двойную маркировку G и F.

[ALViktor]

Murka, А что индикаторы показывают при симуляции?
У меня ерунду показывают. Замыкания убрал.
В железе схема работает

Добавлено after 2 hours 53 minutes 25 seconds:
На вход реагирует, видно что показания меняются. Но не все сегменты высвечиваются.
Хотя на выводах видно что импульсы идут.
Протеус 8 .
Загружаю другой проэкт все работает.
Что я делаю не так?

[Murka]

ALViktor писал(а):

Murka, А что индикаторы показывают при симуляции?
У меня ерунду показывают. Замыкания убрал.
В железе схема работает

Добавлено after 2 hours 53 minutes 25 seconds:
На вход реагирует, видно что показания меняются. Но не все сегменты высвечиваются.
Хотя на выводах видно что импульсы идут.
Протеус 8 .
Загружаю другой проэкт все работает.
Что я делаю не так?

На казусе есть ветка о протеусе там есть целая тема с инструкцией к протеусу, очень хорошая инструкция, следуя ей мне удавалось "отремонтировать" отображение на таких индикаторах.
А если не охота то есть там кнопочка между паузой и пуском жмёшь паузу, а потом этой кнопкой шагаешь, будет нормальное отображение, но по одной цифре.

[veso74]

ALViktor, в Вашей схеме с шинах (bus wire) симуляция нормальная.

Для пробы: MK заменил на 16F628А (для моего кода из старого проекта) и дал названия провода как в схеме. (И с 16F690 собирался попробовать, нет проблем, но мое управление привязано к LED-сегментам в одном порту PIC-a и требует дополнительного изменения кода).

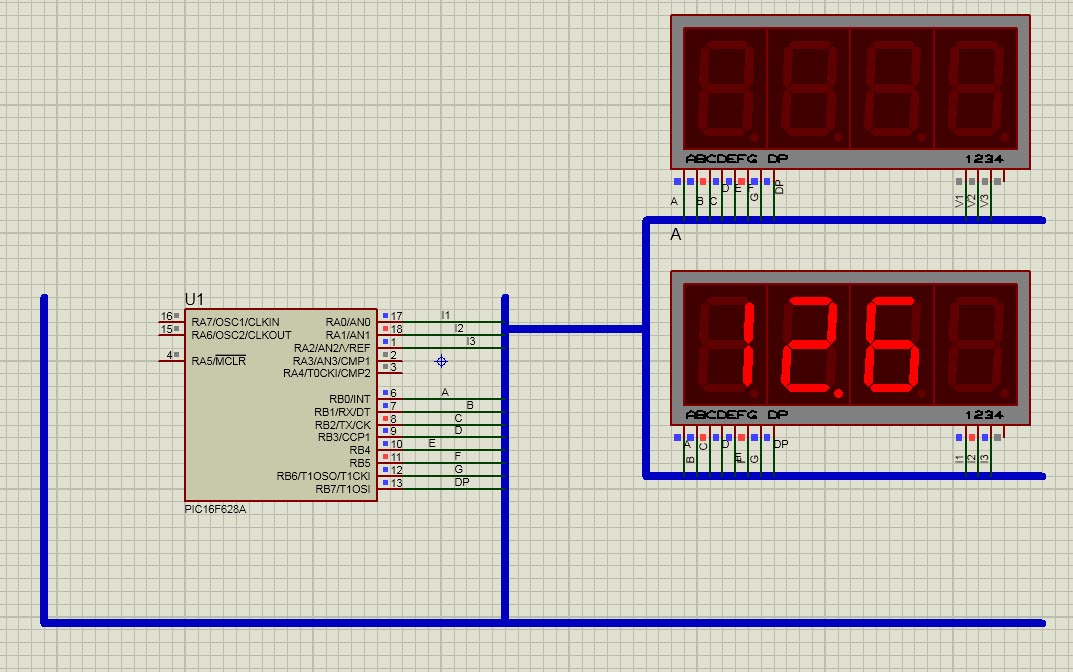

(157.49 КБ) 100 скачиваний

Мысли в письменной форме :
- почему MCLR подключен к GND?
- какова функция RA0, RA3 и RC3 к GND?
- по прерыванию по таймеру ли цифры загораются?

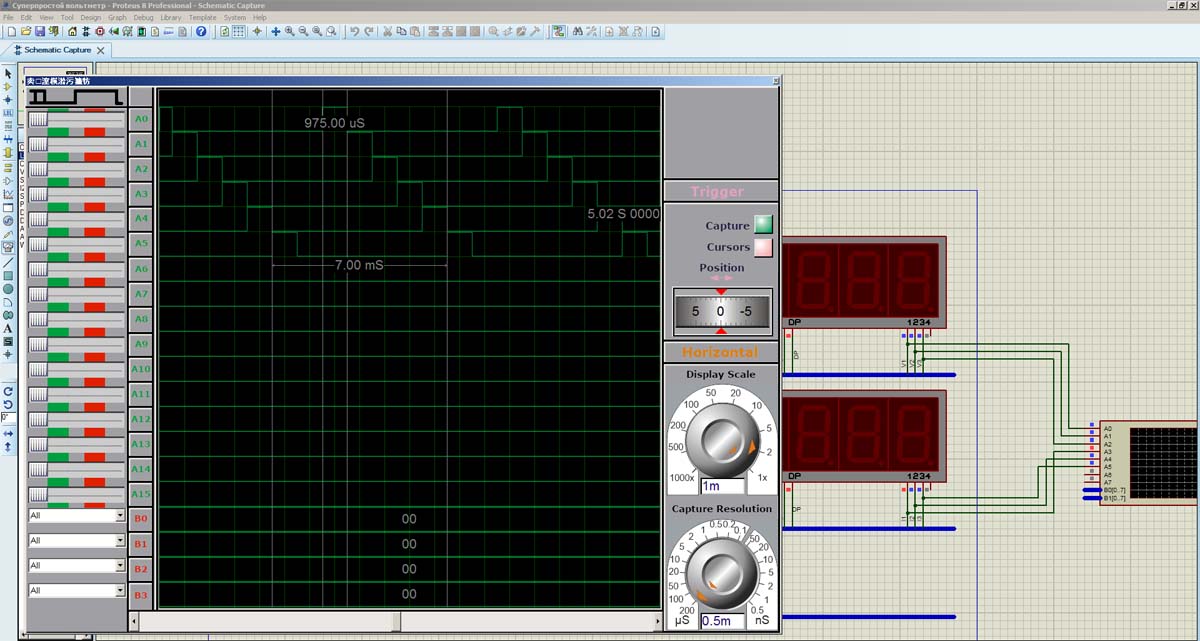

- с какой частотой обновляется индикатор? (сам нашел ответ, см. pr.jpg)


(155.98 КБ) 98 скачиваний

---
Проблема не в шинах (bus wire)(см. sh.jpg).


(182.16 КБ) 103 скачивания

[ALViktor]

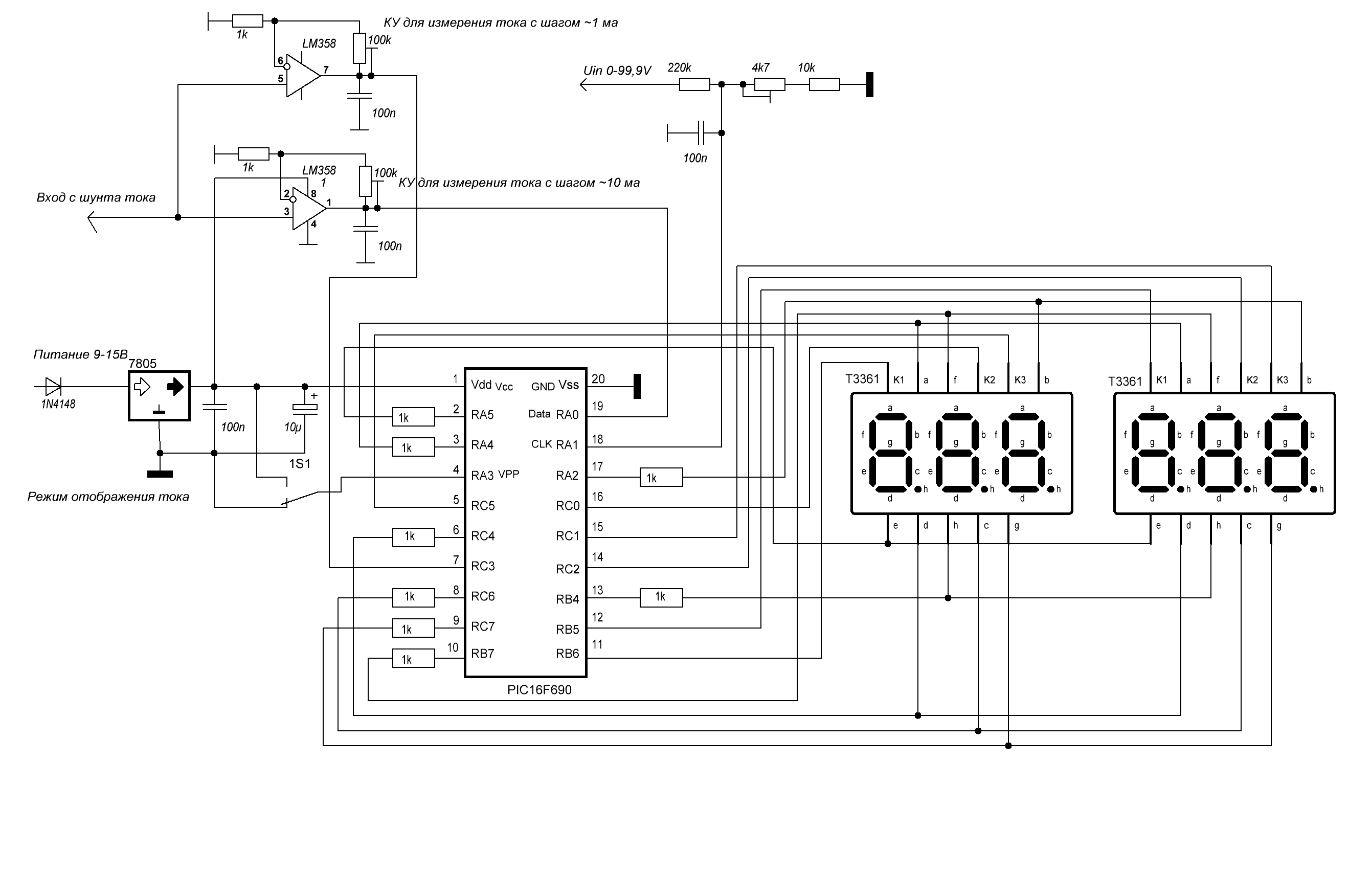

Это не я программу писал. Это суперпростой вольтметр от Эди. Схема спаяна в железе, все работает.
Просто хотел смоделировать и посмотреть как диапазон перестраивается
По шагово цифры нормально выводятся.

Добавлено after 9 minutes 34 seconds:
там 2 входа на землю, это измерение тока. ; 4 вывод выбор алгоритма расчета тока, либо на минус либо на плюс

[PenguinChik]

Добрый день, а как в протеусе подать питание на МК ? Я взял элемент - Terminals - Power. Элемент в виде стрелки. Написал VCC. А как дать понять МК, что подается именно 3.3 В, например? Где это 3.3 писать нужно?

[Murka]

Напиши +3.3V, делов то.

[Ivanoff-iv]

PenguinChik писал(а):

Написал VCC. А как дать понять МК, что подается именно 3.3 В?

↑ Design → Configure Power Rails...

[Ariadna-on-Line]

Ivanoff-iv писал(а):

[uquote="PenguinChik",url="/forum/viewtopic.php?p=4318137#p4318137"]Написал VCC. А как дать понять МК, что подается именно 3.3 В?

↑ Design → Configure Power Rails...[/uquote]Верно. Но - нет необходимости подавать питание на Протеусные процессоры. На них и выводов питания-то нет. Однако они "работают". Точно так же - нет необходимости подавать питание на дисплеи - и тоже будут "светиться". Симулятор выполняет главные функции - главная функция процессора исполнять программу, а дисплея - отображать данные.

Для цифровой схемотехники вроде бы тоже нет нужды обращать внимания на питалово микросхем, но Протеус требует - ему виднее )))!

А вот когда дело доходит до аналоговой схемотехники - тут Протеус требует шин (rails) питания, так как тут многое на них и завязано.
ПС. Чтобы облегчить симуляцию, бывает полезно присвоить элементу (например резистору или диоду) свойство - аналоговый или цифровой. Это зависит от выполняемых им функций в схеме.

[PenguinChik]

А если я хочу смоделировать зажигание светодиода кнопкой. И подтянуть кнопку резистором к питанию. Чтоб при нажатии кнопки у меня на входе МК был ноль, а при отпускании кнопки - единица. МК в протеусе поймет, что при отпущенной кнопке на входе единица? Если код написан правильно, разумеется. Но откуда МК знает, что VCC - единица?

[veso74]

На МК два пина: VDD (14) и GND (5) есть, но они скрыты (можно посмотреть на модели ел. компонента). С VDD на RB1 идет резистор, сл. там лог. 1. В общем, для симуляции предположим, что МК запитаны и их напряжение в пределах нормы (даже если написать, например, VDD = +500V ). А также, напр. светодиоды без токоограничивающего резистора загораются и ничего страшного не происходит. Многие такие "невозможные" практические схемы здесь работают (напр. MCLR - вкл. без резистора - на VDD). Но функция RESET (с резистор к VDD и кнопка к GND) - работает. В общем: используйте программу для моделирования прогр. кода - напр. для логики схемы, а также для анализа аналоговых цепей (напряжения, токи), без особенностей конструкции релейной схемы.

[Ariadna-on-Line]

veso74 писал(а):

На МК два пина: VDD (14) и GND (5) есть, но они скрыты (можно посмотреть на модели ел. компонента). С VDD на RB1 идет резистор, сл. там лог. 1. В общем, для симуляции предположим, что МК запитаны и их напряжение в пределах нормы (даже если написать, например, VDD = +500V ). А также, напр. светодиоды без токоограничивающего резистора загораются и ничего страшного не происходит. Многие такие "невозможные" практические схемы здесь работают (напр. MCLR - вкл. без резистора - на VDD). Но функция RESET (с резистор к VDD и кнопка к GND) - работает. В общем: используйте программу для моделирования прогр. кода - напр. для логики схемы, а также для анализа аналоговых цепей (напряжения, токи), без особенностей конструкции релейной схемы.

Именно так. Еще - когда вы нарисуете симметричную схему, например симметричный мультивибратор, и попытаетесь включить симуляцию - она не запустится. Потому что Протеус не знает с чего начинать -тк в наличии симметрия (которой в реале не бывает). Чтобы запустить, нужно вводить элемент рассиметрирования. Я предпочитаю подключать виртуальную кнопку. Нажал, отпустил - внес несимметрию - схема завелась.

[dr.zorg82]

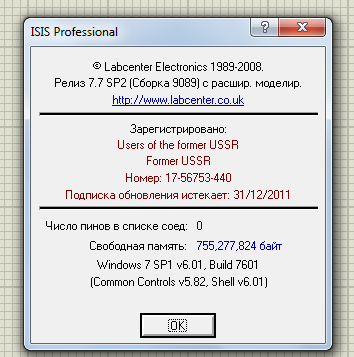

добрый день. имею такую версию программы
и в ней нет симуляции на lm2903. подскажите пожалуйста где взять библиотеку(или может она есть в проге, но ее нужно как-то активировать?) или нужно другую версию использовать?

[veso74]

Вы же не ожидаете, что программа симулирует с полностью реальными параметрами чипа?
Включите любой standard comparator для процесса симулации.
В v8.3, v8.13 есть LM2903.

[dr.zorg82]

veso74 писал(а):

Вы же не ожидаете, .
Включите любой standard comparator для процесса симулации.

не ожидаю, но хочется хоть примерно посмотреть
спасибо. так и сделаю

[horoc]

Подскажите, как сделать, что бы протеус увидел исходный код. Пользуюсь platformio и ардуино. Поис в интернете говорит, что надо использовать старыеверсии компиляторов, как я понимаю это про toolchain-atmelavr "@ 1.70300.191015 (7.3.0)"
В platformio нашел способ понизить версию "Platmorm", к желаемому результату не привело. Протеус пробовал разных версий.

Может есть способ понизить версию toolchain-atmelavr в этой связке vscode-platformio-arduino?

Код: Выделить всё

Processing megaatmega1280 (platform: atmelavr; board: ATMEGA2560; framework: arduino)
---------- mode can be enabled via `-v, --verbose` option
CONFIGURATION: https://docs.platformio.org/page/boards/atmelavr/ATMEGA2560.html
PLATFORM: Atmel AVR (4.0.0) > ATmega2560
HARDWARE: ATMEGA2560 16MHz, 8KB RAM, 256KB Flash
DEBUG: Current (avr-stub) On-board (avr-stub, simavr)
PACKAGES:
 - framework-arduino-avr-megacore @ 2.1.3
 - toolchain-atmelavr @ 1.70300.191015 (7.3.0)

[AVK]

По поводу невозможность поставить точки останова, нет номеров строк, вместо них стоят ----.
Если есть объявленная функция но она не вызывается, то весь листинг за ней недоступен для установки точек останова.
Поэтому либо ставим ее в самый конец файла, либо убираем.

[edward_sh]

Добрый вечер, уважаемые коты!
Где можно намурлыкать готовые библиотеки модулей расширения для Ардуино?
Например, меня сейчас интересуют модули на MAX7219 с 8 разрядным 7 сегментным индикатором.
Библиотеки интересуют типа вставка на свою схему блок платы индикаторов, с возможностью трассировки платы с модулем.
А уж если эта модель будет еще и симулироваться - вообще здорово.
Порыскав по интернету почему-то ничего не нашел, что очень странно...
