Здравствуйте! Вопрос авторам;авторежимьі на чувствительность и время розвертки двойньім кликом как в OS3 не включаются только у меня.или так задумано,прошивка последняя.

[GFX]

VKOT, за всех не скажу, но у меня работает.

[Kotto]

Возвращаясь к вопросу номиналов...

R94 0-2 Ом, какой лучше?
RN7 10-33 Ом
C5, 6, 8, 9 от 15 до 22 пФ

Дайте, пожалуйста, надежную ссылку на танталы? В чид разорюсь (

С1-С3 какой размер? Тоже 1812? туплю

Спасибо!
----

Допустимо ли заменить танталы на 1206 соответствующего номинала?

[Alex2]

Номиналы указаны в диапазоне потому что это не критично и не влияет особо на работу, иначе бы стоят точный номинал .

Танталы заказывал в нескольких местах на али. везде были обычные, без косяков, последний раз брал здесь
https://aliexpress.ru/item/32371103955. ... 2788846709
Кроме того в некоторых местах можно поставить 220х6,3в В- корпус или керамику 1206
В принципе если поставить везде керамику- тоже работать будет, можете купить 100 шт керамики 22-47 мкф и ни в чем себе не отказывать. Т.е поставить везде эти кондеры и вместо 10мкф 1206 и вместо танталов 47мкф.
Покупал 47 мкф керамику тут, реальная емкость 27 мкф, ЕСР около 5 мОм, емкость занижена, еср отличный.
https://aliexpress.ru/item/32375666910. ... 5028706615

[Kotto]

Да на работе яндекс диск блокирован (( можно было посмотреть схему и везде, где они по питанию, ставить 1206, хоть в башенку собирать )) Экран почти пришел, сейчас дойдет на днях, и как мк придет, попробую минимальную часть собрать, чтобы запустить, ввести код, знать что контроллер и дисплей живые как минимум.

[POL35]

[uquote="VKOT",url="/forum/viewtopic.php?p=3963208#p3963208"]Здравствуйте! Вопрос авторам;авторежимьі на чувствительность и время розвертки двойньім кликом как в OS3 не включаются только у меня.или так задумано,прошивка последняя.[/uquote]
авторежимы в 4_0_3 работают

[VKOT]

Перешил -заработало.Спасибо.

[POL35]

Вопрос по 4.0. Меандр генератора- амплитуда +- 3В. Синус +-1В. Это так задумано?
Не знаю, как у других, а мне немного неудобно нажимать "+" и "ОК" одной рукой. Легче нажать "-" и "ОК".

[GFX]

POL35, да, амплитуда синуса и меандра у ддс разная, так задумано. А для чего вам одной рукой нажимать + и ок?

[POL35]

[uquote="GFX",url="/forum/viewtopic.php?p=3963999#p3963999"]POL35, да, амплитуда синуса и меандра у ддс разная, так задумано. А для чего вам одной рукой нажимать + и ок?[/uquote]
Доступ к W25Q64 я получаю только таким способом. Наверное можно после появления диска на ПК кнопки отпустить?

[GFX]

POL35, да, кнопки можно отпустить практически сразу, как только экран засветится держать ничего не надо.

[POL35]

[uquote="GFX",url="/forum/viewtopic.php?p=3964022#p3964022"]POL35, да, кнопки можно отпустить практически сразу, как только экран засветится держать ничего не надо.[/uquote]
Буду знать. Спасибо

[maksim_tverdohlb]

Собрал на ардуинке имитатор ДПКВ Должно было быть 60 импульсов минум 2 зуба ...решил пощитать импульсы на осцилографе и не смог ....Сохранил файл ,потом его запустил а ничего не записалось...Походу косяк в прошивке....
https://youtu.be/d86BYeH3QjA

[sabbufer]

Добрый вечер. Помогите найти лучи,на двух каналах оные загнаны в минус.
На 4 выводе DA1 DA2 по 35mV на 6 в обеих по по 350mV. На выходах даков по нулях,поднимал R42.R43
на выходах 0. На 4 выводе DA1 DA2 все тех-же 35mV,понимаю что даки не работают, но почему.
Монтаж на непропаи и сопли проверялся не однократно,также были повторно сняты и перепаяны: процесор,АЦП,ДАКИ,и все р-нки.
U6 заменен. 2,5V присутствуют
На АЦП 5,6,7 нога 1,25V-в наличии. Питание на всех микросхемах есть +3.3V и -2.98V.
При подаче синусоиды на аналоговую часть на выходе DA1 DA2 нормальный не искаженный сигнал. На адресных входах НС4051 при переключении В\дел сигналы изменяются. Первоначально и после сброса калибровки,калибровка проходит минуты 3.
Посмотрел как мог сигналы при калибровке на входах даков, скриншоты прилагаю.
Подскажите что еще смотреть или что менять.

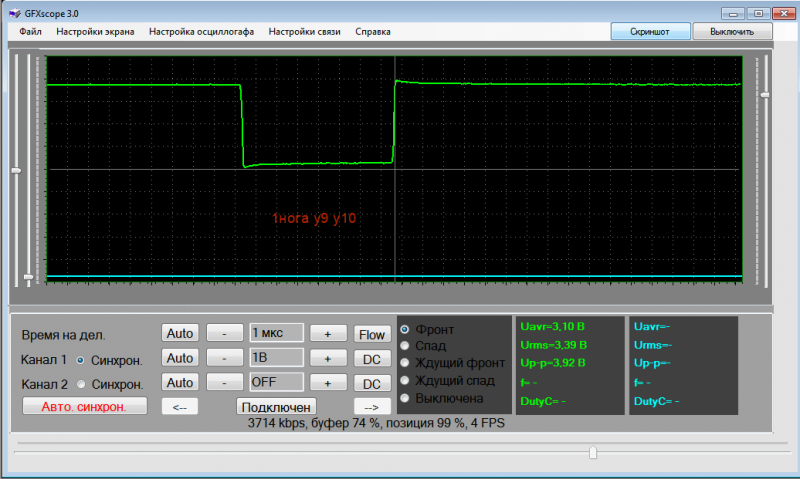

https://img.radiokot.ru/files/83752/med ... jrckm7.png

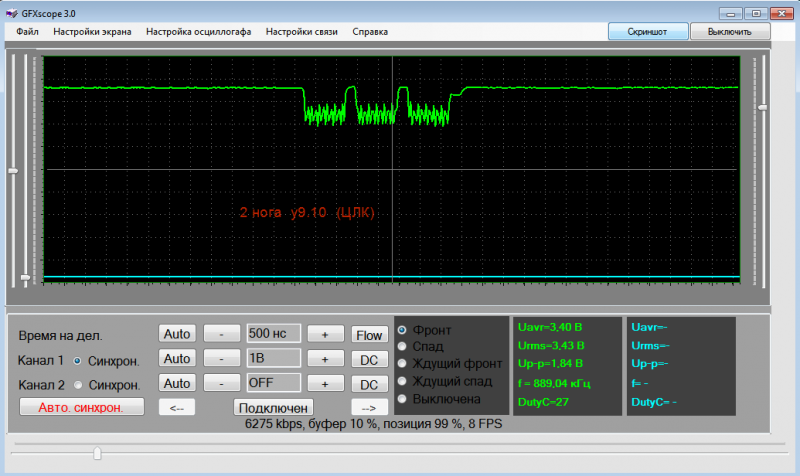

https://img.radiokot.ru/files/83752/med ... jpzsjy.png
https://img.radiokot.ru/files/83752/med ... jn18zm.png
https://img.radiokot.ru/files/83752/med ... ic1x6z.png

[Kotto]

1) Еще хочу уточнить, L15 и L16 такой индуктивности вообще не вижу ( Зато вижу кучу на 20 мкГн в чип и дип. Критична ли там полоса среза в LC фильтре? Или сойдет что найду?
2) 4,7 пФ 0603 под заказ 5000 штук... Может есть у кого штук 10? Или ссылка НЕ на али, а там где можно по скорее купить? Попробую конечно 0805 засунуть, не знаю еще не будут ли мешаться, но хотелось бы правильные поставить сразу.
3) Продайте кто нибудь 1 шт "изгиб ноги BNC" )))) Одна есть, второй нет, не хочу с али тащить их ( долго.

[GFX]

maksim_tverdohlb, посмотрю потом. Пока попробуйте сначала на паузу поставить(ок нажать), а потом сохранить.

Вообще сохранение сработало, файл есть. Просто записало сигнал без импульсов, сохраняет в тот момент, когда кнопку жмешь. А на экране вы видите не все, а только то, что под синхронизацию попало. Время на деление нужно увеличить чтобы в экран попало побольше импульсов до их разборчивости. Затем нажать ок и промотать досчитать недостающие. При желании сохранить. Плюс включить синхронизацию ждущую.

При сохранении больше, чем на паузе ничего не сохраниться. Под ослиллограмму 50 тыс точек на канал. При нажатии паузы можно по этому массиву передвигаться. При сохранении он же сохраняется на флешку. Это я объясняю, что задача посчитать импульсы при сохранении не решиться, так же как и без него, если импульсов больше, чем вмещается в 50 000 точек. Чтобы вместимость нужно время на дел крутить.

[POL35]

[uquote="maksim_tverdohlb",url="/forum/viewtopic.php?p=3964123#p3964123"]Собрал на ардуинке имитатор ДПКВ Должно было быть 60 импульсов минум 2 зуба ...решил пощитать импульсы на осцилографе и не смог ....Сохранил файл ,потом его запустил а ничего не записалось...Походу косяк в прошивке....
https://youtu.be/d86BYeH3QjA[/uquote]
У меня такой-же дисплей и такая-же прошивка. Сохраняет и с паузой, и без паузы через меню, и длительным нажатием AC/DC

Добавлено after 6 minutes 42 seconds:
В 4.0.3 кнопки ">", "<" в меню работают наоборот в отличие от 3.0. Привычнее > - вниз, < - вверх.

[GFX]

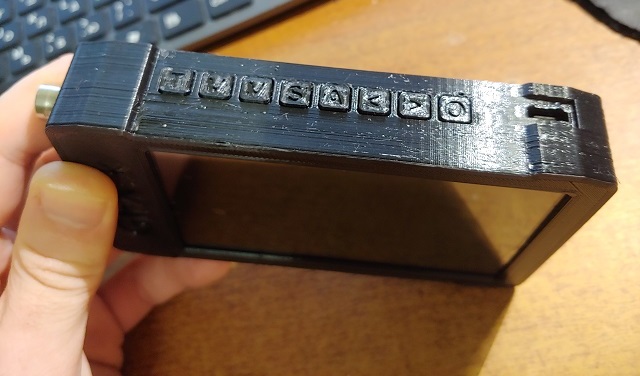

Переделал корпус Alex2 под 4,3 дюймовый экран, коль оный имеется. Исходники и СТЛ на яндексе.

[sabbufer]

Добрый вечер. Помогите найти лучи.
Проблему решил. Боком запаял AD9833.
