Магнитофон Маяк 204 - нету звука после замены конденсаторов

[Николай_С]

[uquote="ssc",url="/forum/viewtopic.php?p=4647872#p4647872"]

А как термостабильность влияет на качество звука? Ну-ка, расскажите поподробней

..дружище, ты в самом деле такой трудный..?..или мне кажется..?..ну, хорошо, расскажу..точнее, намекну..

..в формировании АЧХ тех же самых корректоров винилокрутов, кассетокрутов и темброблоков без конденсаторов не обойтись...[/uquote]Я не просто трудный, а напрочь отставший от современных тенденций в аудиофилии. И работаю я не на "верушке" или "мафоне", а на компе в DAW ProTools:

Спойлер

[

Я понимаю, что цифровой звук для аудиофила как серпом по я..., но мне так удобней - секвенсор, используемый для монтажа, находится прямо на рабочем столе и нарезаю я виртуальными ножницами, а не канцелярскими. Поэтому борьба со щелчками и склейками (шумом) у меня напрочь отсутствует. АЧХ от конденсаторов, используемых в аудиокарте, вообще никак не зависит, всё определяется настройками эквалайзера(ов) в DAW.

..таки "увлекающихся" - каждый второй, а профи - единицы..так что - "а стоит ли забава свеч..?.конечно нет, о чем же речь.."

Что касается результатов моих трудов, то это решать слушателям. Могу лишь показать одну из последних своих сборок:


Саундтрек тут собран из трёх дублей со стримов:

Понимаю, что до полного совершенства мне пока далеко, но я на пути к нему.

[ssc]

АЧХ от конденсаторов, используемых в аудиокарте, вообще никак не зависит, всё определяется настройками эквалайзера(ов) в DAW.

..а усилитель у тебя есть..?..ты же через что-то слушаешь..?..а в любом усилителе есть коррекция АЧХ до охвата его ООС - иначе тот может стать генератором, по опережению фазы, и с замкнутой - по запаздыванию..

..а вот теперь представь, что будет, если конденсатор коррекции по опережению у тебя изменит емкость с прогревом..?..

..или - по запаздыванию..?..в последнем случае, если у усилителя мал запас по фазе, то он запросто уйдет в в возбуд..а ты даже этого и не заметишь - будет так слабо генерить себе на частотах возле нескольких мегагерц, а ты будешь пожимать плечами и думать - "..а от чего енто у меня такой звук жосткий..?"..вот такие дела..

..так что не так-то все оно просто, дружище..

[Муркиз]

Ну и какой может быть прогрев в слаботочной схеме и на сколько может измениться ёмкость от этого ? И чтобы это могло привести к повороту фазы в цепи ос на величину смены ос на положительную ?
Да ещё в схемах на оу с большим запасом устойчивости, что используются в подобных конструкциях ?

[Николай_С]

[uquote="ssc",url="/forum/viewtopic.php?p=4648013#p4648013"]

АЧХ от конденсаторов, используемых в аудиокарте, вообще никак не зависит, всё определяется настройками эквалайзера(ов) в DAW.

..а усилитель у тебя есть..?..[/uquote]

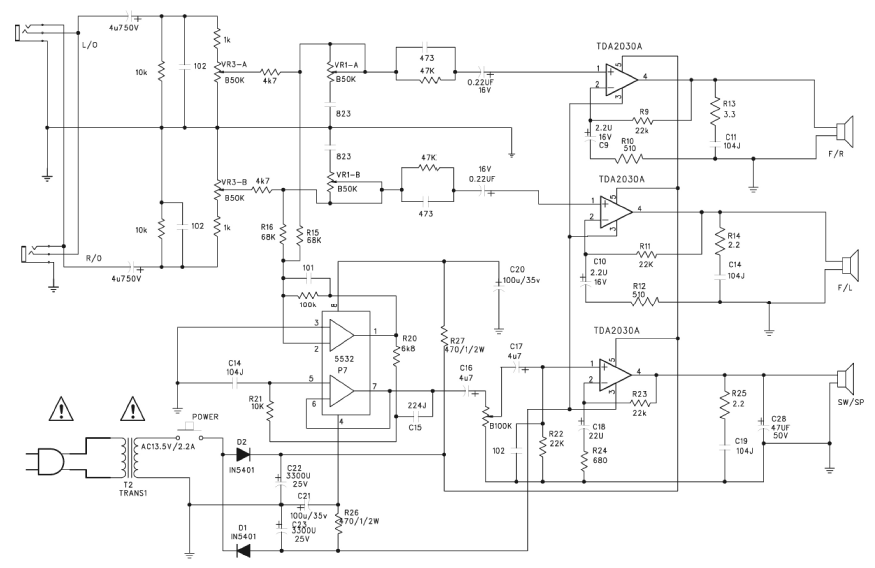

Конечно есть. Это активная АС Sven SPS-820:

Спойлер

И где тут конденсатор частной коррекции, который разогревается как утюг?

[ssc]

..внутри TDA2030..



..с учетом того, что корпус может довольно сильно нагреваться, до 50..60 градусов, прикинь, что бы было, если бы туда КМ-ку воткнули..

[TentotheC]

Аппарат частично ожил - почистил контакты штекеров, переменных резисторов на панели и другое
Напряжение на усилителе в порядке

Но пропал канал 1-4, 3-2 и дуальный режим работают, вероятно на одном 3-2
При включении 1-4 ничего не происходит, даже не "хлопает" динамик, нет шума пустой ленты

[Муркиз]

Возьми хотя бы просто щуп от тестера и как антенной пройдись им по цепочке прохождения сигнала в неисправном канале.

Кстати, и в исправном можно посмотреть для сравнения реакцию на щуп.

Находишь место, где сигнал появляется, и ревизируешь предшествующий участок схемы.

И на провода и сам переключатель каналов внимание обращай повышенное.

[Николай_С]

[uquote="ssc",url="/forum/viewtopic.php?p=4648065#p4648065"]..внутри TDA2030..
...
прикинь, что бы было, если бы туда КМ-ку воткнули.. [/uquote]
Как любит говаривать наш президент, если бы у бабушки был х...:


Начать надо с того, что конденсаторы внутри ИМС делаются из того же материала, из которого состоит сама подложка - из кремния. По сути, это обратносмещённый диод. Его ёмкость находится в пределах десятков-сотен пикофарад. КМ-5/6 же палладиевые и никак не могут быть размещены внутри интегральной микросхемы (только в микросборке). Их ёмкость находится в пределах сотни пикофарад - сотни нанофарад. Улавливаете разницу?
Давайте более жизненный пример влияния ТКЕ на АЧХ усилителя.

Может быть этот, который подороже?

Александру Щербину можно доверять, ибо он работал на прибалтийской Радиотехнике инженером и знает о чём говорит.

Добавлено after 1 minute 58 seconds:
[uquote="TentotheC",url="/forum/viewtopic.php?p=4648539#p4648539"]Аппарат частично ожил.
...
Но пропал канал 1-4...[/uquote]
Очевидно он ожил на 50% - то есть никак.

[TentotheC]

Проверил все переключатели прозвонкой, предварительно почистив их спиртом - в порядке
Менял местами К553УД1А, поставил гнёзда - все так же работает только 3-2
Тыкал щупом мультиметра на выход микрухи на канале 1-4 - идёт импульс и стучит динамик, т.е. оттуда на выход контакт есть
Какова дорога сигнала от головки до усилителя? Эти советские схемы читать это то ещё "удовольствие"

[Asmodey]

[uquote="TentotheC",url="/forum/viewtopic.php?p=4650765#p4650765"]Эти советские схемы читать это то ещё "удовольствие"[/uquote]Оставьте магнитофон в покое и займитесь Ардуиной.

[Муркиз]

Набор автопортретов микросхем на современных полотнах читать удобнее ?

[Чумак]

[uquote="TentotheC",url="/forum/viewtopic.php?p=4650765#p4650765"]Какова дорога сигнала от головки до усилителя? Эти советские схемы читать это то ещё "удовольствие"[/uquote]
Прекрасные схемы, в отличие от некоторых других и по ним что-то "не увидеть" - надо обладать особым талантом. Как уже было посоветовано, надо оставить "всё, как есть" до лучших времён.
ЗЫ. Если они когда-нибудь наступят...

[ssc]

Как любит говаривать наш президент, если бы у бабушки был х...:

..не канает - ты спросил "где в ТДА эти конденсаторы" - тебе ответили..

..и ответили, что будет, если эти конденсаторы будут обладать "ценными" свойства КМ..

[TentotheC]

[uquote="Николай_С",url="/forum/viewtopic.php?p=4648624#p4648624"]...
Очевидно он ожил на 50% - то есть никак.[/uquote]

Теперь на 100% - коротило голову на массу, косяк полузаводской - проволока, которая держала косу проводки возле усилителя универсального цепляла за дорожки, ну и я постарался конечно прикрутив её назад
После устранения и последующей повторной (мало не будет) чистки контактов штекеров все работает
