mrblack писал(а):Поконкретней!И что ты по скайпу не отвечаешь,я тя вопросоми задолбал?

Я щас говорю в скайпе -- твоих постов не вижу...

Реклама

mrblack

Да я прост систему снёс,скайп не поставил!

Реклама

mrblack

А здесь даже конкретно человек показывает http://www.youtube.com/watch?v=c124Fu0fRnU

У меня есть такой ролик,щас посмотрю ещё раз!
Заземление-это значит поставить крокодил на любое место на печатной плате ,где есть медный контакт?и зачем оно это заземление?

ciph

Вопросик. Имеется горсть рыжих дисковых конденсаторов, на которых написана только емкость (типа 104 или 203). Как узнать рабочее напряжение??

Реклама

gfgeuf

фотку можно? но можно смело до 100 вольт использовать вроде бы буржуи даже СМД ниже 50 вольт не делают но зависит от года выпуска...

Реклама

krepton85

mrblack писал(а):Поконкретней!И что ты по скайпу не отвечаешь,я тя вопросоми задолбал?

Вообще то я вас не понимаю, если вы не умеете пользоваться осцеллографом, то зачем он вам нужен и было столько тратить денег на его, лично я даже умея им пользоваться не могу себе позволить такой дорогой техники.

Спойлер

Эт прям как с моим двоюродным братом, хотел он себе ноутбук купить, как для студента путишествинника, а купил дорагущую электрогитару, ну я то его тоже не понимаю, а ему приятно

Реклама

ximik

небольшой перепост так как в другой теме мне помочь не смогли

, а эта очень посещаема

, Кто ни будь знает что это за устройство и для чего оно нужно? две одинаковые микры CD40106BCN (триггер Шмидта)

krepton85

ximik писал(а):небольшой перепост так как в другой теме мне помочь не смогли , а эта очень посещаема , Кто ни будь знает что это за устройство и для чего оно нужно? две одинаковые микры CD40106BCN (триггер Шмидта)

Похож на какой то преоброзователь из LPT в COM порт или наоборот.

канифоль

krepton85 писал(а): Похож на какой то преоброзователь из LPT в COM порт или наоборот.

фотка обрезанная, там COM разьем на шлейфе который превращается в LPT для этого преобразователя я подозреваю что это преобразователь Tx и Rx - сигнальные линии я вот только не пойму как он работает на этих микросхемах...

mrblack

Собрал эту схему,но бегущих огней нет!Что будет ,если за место резистора 22к поставить 56 ом?

vitalik_1984

канифоль писал(а): я подозреваю что это преобразователь Tx и Rx - сигнальные линии я вот только не пойму как он работает на этих микросхемах...

Там четыре конденсатора прям как на MAX232 возможно на одной уровень преобразуется до 10 вольт, а вторая на входящий сигнал.

Собрал эту схему,но бегущих огней нет!Что будет ,если за место резистора 22к поставить 56 ом?

в лучшем случае не будет работать, в худшем- не будет работать и умрут все транзисторы.Ток база- эммитер если превысить могут сгореть.А вообще 22кОм там не случайно стоят напряжение с них должно погаситься когда разряжается конденсатор для того, чтобы транзистор выключился.
Как вообще не работает то? не включаются или все горят? может один горит?

mrblack

Два горят,но не мигают

mrblack

Опять тупой вопрос!Я купил,как уже говорил осциллограф портативный,карандашного типа,к нему идут два крокодила,ставятся в гнездо на осциллографе!Мне сказали это для заземления!А что если не заземлить?Что будет?и покажите ,если не трудно картинку,как на с хеме заземлить,а то я весь инет обрыл,так нечё и не нашёл!Я не профи,так что простите за тупой вопрос!

А вот схема бегущих огней

SmarTrunk

Обычно "общий провод" с крокодилом от осциллографа подключают к минусу питания схемы. НО если схема имеет двухполярное питание... в общем, общий провод обозначается на таких схемах знаком - как перевернутая буква "Т".

mrblack

А на не двуполярных тоже Т?
Увидел в продаже мультиметр MS-8211D с логическим пробником,там написано что касаешься и показывается где ноль ,а где единица!Может кто скажет зачем это?Прост говорят для тех кто работает с логикой он пригодится!

просто КОТ

Блэк, спокойно! Ты как шопоголик -- это увидел в продаже, то увидел...
Можешь нам фоточку осцыла дать с лица, я те нарисую объяснение...

vitalik_1984

mrblack писал(а):Два горят,но не мигают

Вот они или пробиты или не выключаются, так как сопрот не тот.

mrblack

Блэк, спокойно! Ты как шопоголик -- это увидел в продаже, то увидел...
Можешь нам фоточку осцыла дать с лица, я те нарисую объяснение...

Прост мне нравятся инструменты и приборы,так же как компьюторщику флешки и железо!

vitalik_1984

это ж не осциллограф, это просто мультиметр с возможностью определения логического уровня.
Настоящие осциллографы минимум 5'' размером экран, чтобы хоть что нибудь видно было.И много настроек для синхронизации и масштаба.

mrblack

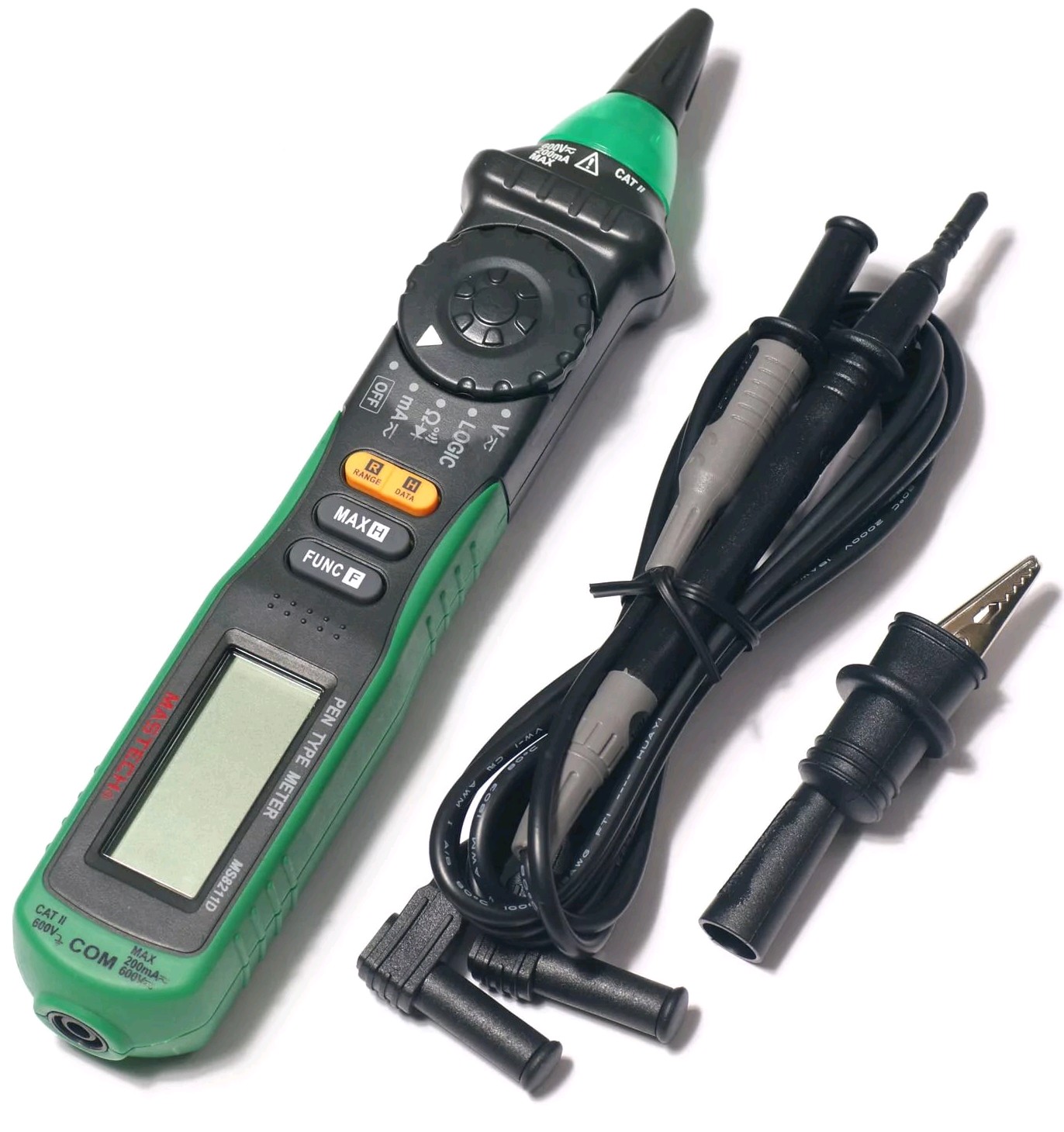

Не!Я знаю ,что это мультиметр,а осциллограф у меня есть,вот такой
