Фотка с одного "сайтомагазина" часов , доказывающая, что ИД1 еще производятся, а так же то, что ,похоже, запасы совковых ИД1 и своих 74141 у буржуев заканчиваются ...

Батюшки свет!!! енто ж ИНТЕГРАЛ!!! Батька знает толк в никсях!!!
В магазинах продаются только совдеповские. Видимо у них все на экспорт уходят

[~220V]

Кстати, вот откопал в коробке фото ниже

Включите её пожалуйста

[DYK]

оооооо да BURROUND включеный aaa встудию

[Coolish]

Итак как и обещал на 385стр , развел пробную печатку блока питания ,разводку делал CD маркером нато она и пробная впринципе доволен ,но не очень

мах выдает 192v хотелось бы больше ,по сравнению с 555 блоком пит., это маловато

диапазон подстройки от129v до 192v

по 5v выдает нормально не проседает

Для выжимания максимума без добавления новых деталей можно попробовать:
1) транзистор IRF740 (снизит сопротивление открытого ключа).
2) резистор 330 Ом заменить на 100 (мощностью не менее 1 Вт), 330 тоже наверное греется не слабо (улучшит форму сигнала на затворе и мощность высокого, но ухудшит КПД в целом за счёт нагрева этого резистора).
3) индуктивность поставить 220 микрогенри (если сейчас она греется - уберет нагрев, улучшит характеристики).
4) C9 убрать, не пойму зачем его ставят вообще.

[suslogon]

Egorka555 , неплохая там у вас коробка)))

[Gordon011]

Ура! Сделал сегодня эффект плавной смены цифр.
Код пока быдлокодерский, если кому нужен - пишите.

http://www.youtube.com/watch?v=v99ae2X8Zlo

[Apparatchik]

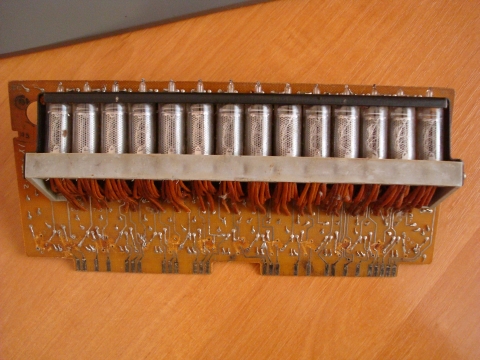

Вот купил за десятку на рынке ИН-16

[Волосатый]

Вот купил за десятку на рынке ИН-16

Нам бы такие рынки за десятку гривен?

Лампы наверно какого-то бородатого года раз такие ключи стоят?

[Apparatchik]

Нам бы такие рынки за десятку гривен?

Гривен.

Лампы наверно какого-то бородатого года раз такие ключи стоят?

Ещо неразбирал, если сбоку заглянуть, то вроде 77го года. Транзисторы МП26Б и внизу когда то были какие-то транзисторы, но их повыдёргивали.

[hrdr]

Ура! Сделал сегодня эффект плавной смены цифр.
Код пока быдлокодерский, если кому нужен - пишите.

http://www.youtube.com/watch?v=v99ae2X8Zlo

Если выложите свой проект (схема+прошивка), многие люди будут Вам благодарны!

[uldemir]

Там стоят П308. Именно с такой платы и мои запасы ИН-16-х. Мне такую платку подарили. Интересно то, что у левых 6-ти или 8-ми ламп обкусаны оба вывода запятой, а у оставшихся справа - только один - правый. Левый оставлен нормальной длины. Однако, разбирая её, меня не покидала мысль - какой гемморой был её изготовить. Вставить 14 ламп по 11-12 контактов через эту пласстмасску, попасть в дырочки на плате и при этом не перепутать. Я свои 6 ламп целый вечер припаивал. Конечно, на этой плате проще - не надо было выравнивать лампы по высоте, по наклону и т.д., но все-равно, выглядит туго.

[Apparatchik]

Интересно то, что у левых 6-ти или 8-ми ламп обкусаны оба вывода запятой, а у оставшихся справа - только один - правый. Левый оставлен нормальной длины.

Действительно запятая (левая) используется только в шести последних разрядах.

Я свои 6 ламп целый вечер припаивал.

А печаткой можете поделиться?

[uldemir]

А я лукаво не мудрствовал. вспомнл как когда-то давно делал для ИВ-3 - поставил квадратом 4х4. Только у ИН-16 не 12, а 13 ног - пришлось немного усложнить:

Код: Выделить всё

9  8  7  6
10       5
11 12 3  4
  13 1 2


Картинка какая-то не наглядная. Но, как я и говорил - по одному слою я немогу придумать как развести.
p.s Пардон. Соврамши - П308 тама.

[MVGudkov]

Здраствуйте. Мне попал в руки газоразрядный шкальный индикатор ИН-33, но я ниразу не имел дел с такими вещами. Прошу помочь мне. Требуеться схема подключения и трансформатор питания желательно от 12-14вольт. Прошу, помогите чем сможете.

[suslogon]

1. питание можно сделать от дс-дс на мах1771 например.
2. схема включения..тут все сложнее...советую для начала найти про такие шкалы в данной теме и почитать спрвочники - там есть описание конструкции и принципа управления

[Denismu4itel]

Вот как и обещал =))

[MVGudkov]

А накал индикатор ИН-33 производиться постоянкой?

[*Trigger*]

В ГРИ нет накала. Высокое напряжение - постоянка. Это индикатор (лампа) с холодным катодом.

[FreshMan]

помогите плиз со схемами для часов:
электроника 2-06

Смотри здесь http://a3print.ru/printer/132/11/index.html . и http://monitor.net.ru/forum/files/_____ ... 15_115.gif
По поводу ТК-01 - на чём собраны? Хорошо бы фото.

Фото пока сделать не могу, собраны на КА1016ХЛ1
смотрел на предложенных вами сайтах ...... там есть но схема очень не разборчива....

[MyxoMop]

А накал индикатор ИН-33 производиться постоянкой?

Какой накал в газоразряде?

Denismu4itel
ИМХО, у тя конкретная засветка соседних индикаторов. Семерка вроде вобще во всех лампах засвечена. А на левых индикаторах явно виден 0. Может я придираюсь или мне кажется?
p.s. я надеюсь ты не котов мучаешь?
