Часы на люминесцентных индикаторах.

[Sergei Frolov]

Что-то такое?
https://aliexpress.ru/item/1005006628592628.html

[kollaider]

Вроде не похоже на троллинг. Первый раз видите?

[suslogon]

Это пироэлектрический детектор движения, а речь видимо про датчики приближения на ИК лучах, так?

[RageSteel]

Только сейчас, читая эту тему вглубь понял, что мерцание сегментов индикатора вызвано сложным взаимодействием частоты динамической индикации и питания накала. Кто-нибудь пробовал питать накал от генератора, подавать разные частоты и смотреть что получается с мерцанием?

[SLvik]

Чтобы лампы при дин. индикации не мерцали нужно просто увеличить частоту перебора ламп до 150Гц и всё.
А накал дисплея обычно питается переменным током, особенно если нить накала длинная типа как у ИВ-18.
Напругу на накале менять нельзя она написана в документации на индикатор.
Сделаешь больше - у индикатора быстрее сядет накал и дисплей, если недобор там тоже чтото меняется.
Короче заводы СССР пожгли не один индикатор чтобы выяснить как там и что!

Ты автомобильную переднюю вставку видел? Морда называется. Так к ней подходит 12в, а внутри стоит
ма-а-а-а-аленький крулый транс к которому и подключон индикатор и накал и 35в анодное.

[aivcon]

[uquote="suslogon",url="/forum/viewtopic.php?p=4663625#p4663625"]Это пироэлектрический детектор движения, а речь видимо про датчики приближения на ИК лучах, так?[/uquote]
О нем и речь. Дешевая приблуда от ардуино, с инфракрасным сенсором.
https://www.ozon.ru/product/infrakrasny ... фракрасный
Дает на выходе единицу, как ее превратить допустим в 10 секунд, тут и без меня знают. Этого времени достаточно чтоб посмотреть на экран и увидеть время.

[Sergei Frolov]

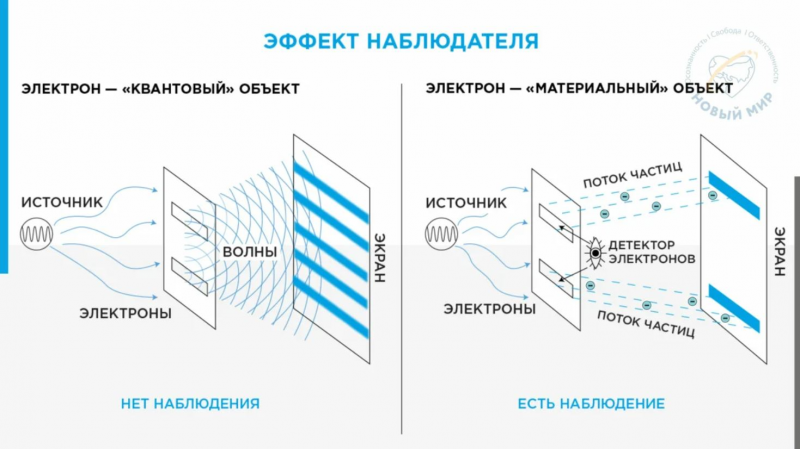

Может реализовать на физических принципах наблюдателя? Будет достаточно посмотреть в сторону часов, чтобы они стали показывать время. Не надо руками махать.

[kolichok]

уважаемые КОТЫ простите чайника. может кто скинуть схему и печатку часов на ИВ-11 без SMD деталек. зрение сильно упало. буду благодарен

[AirCat]

Ну вот например без смд https://labkit.ru/m/html/clock?id=504 , ещё , https://radio-hobby.org/modules/news/ar ... otid=11566

[kolichok]

[uquote="AirCat",url="/forum/viewtopic.php?p=4666329#p4666329"]Ну вот например без смд https://labkit.ru/m/html/clock?id=504[/uquote]
здравствуйте. что то странно у меня тот сайт открывается. не отображаются картинки а при скачивании печаток у меня в программе открывается пустое поле

[AirCat]

Я не проверял на скачивание. А так, наберите в поиске Яндекса часы на ИВ-11 схема плата , далее поиск по картинке, как увидите плату без смд переходите на этот сайт и смотрите что там.

PS скачалось, платы вроде есть, посмотреть мне нечем

[kolichok]

[uquote="AirCat",url="/forum/viewtopic.php?p=4666331#p4666331"]Я не проверял на скачивание. А так, наберите в поиске Яндекса часы на ИВ-11 схема плата , далее поиск по картинке, как увидите плату без смд переходите на этот сайт и смотрите что там.

PS скачалось, платы вроде есть, посмотреть мне нечем[/uquote]
ок. спасибо. поищу. просто тут были песатки на Atmega8. но что то не найду

всех с НАСТУПАЮЩИМ

[Sergei Frolov]

А схемы часов "Сова" на ИВ-11 нет ни у кого?

[АлександрЛ]

Судя по этому видео:
https://dzen.ru/video/watch/64cbd77d1aa9a366aa86afde
кроме варианта на КА1035ХЛ1-
http://www.leningrad.su/museum/39/save-5.jpg
есть вариант на 145ИК1901

ещё-
Тут и схема на 145ИК1901 есть:
https://www.petrofflab.ru/2018/09/Sovie ... ka-01.html

[kolichok]

[uquote="Sergei Frolov",url="/forum/viewtopic.php?p=4666333#p4666333"]А схемы часов "Сова" на ИВ-11 нет ни у кого?[/uquote]
вот . тоже ищу такую схему
у меня с такими часами проблема. при влюлючении постоянно пищит пьезопищалка

[Sergei Frolov]

[uquote="АлександрЛ",url="/forum/viewtopic.php?p=4666353#p4666353"]Тут и схема на 145ИК1901 есть:
https://www.petrofflab.ru/2018/09/Sovie ... ka-01.html[/uquote]

Спасибо. Правда там не точная схема Совы, а чего-то похожего.

[uldemir]

https://radiokot.ru/circuit/digital/home/175/

Правда, транзисторы и преобразователь всё-же SMD - SO-8 корпуса.
Ай! там траф мотать нужно...

[АлександрЛ]

там не точная схема Совы, а чего-то похожего.

Как я понял, эту "СОВУ", как минимум, в двух вариантах выпускали (писал выше)
А "точная схема", по большому счёту, в общем-то и не нужна, достаточно описания обвески основной микросхемы часов.

Добавлено after 21 minute 46 seconds:
[uquote="kolichok",url="/forum/viewtopic.php?p=4666355#p4666355"]у меня с такими часами проблема. при влюлючении постоянно пищит пьезопищалка[/uquote]
На чём у вас сами часы собраны?
Например, у часов на 176ИЕ13 такой "глюк" присутствует всегда- при первом включении в будильнике стоит 00:00, и в самих часах тоже- 00:00, и, из-за этого пищит звонок, минуту или 39 секунд- не помню.

https://radiokot.ru/circuit/digital/home/175/

Нифигасе "простые"... Семь микросхем, 28 транзисторов..
Вот:

всего три микросхемы..
Почему-то забыли про то, что, 176ИЕ18 и 176ИД3 модут управлять ВЛИ напрямую, а 176ИЕ18 ещё и "усилитель звонка" имеет.

[kolichok]

0, и, из-за этого пищит звонок, минуту или 39 секунд- не помню.

https://radiokot.ru/circuit/digital/home/175/

Нифигасе "простые"... Семь микросхем, 28 транзисторов..
Вот:

всего три микросхемы..
Почему-то забыли про то, что, 176ИЕ18 и 176ИД3 модут управлять ВЛИ напрямую, а 176ИЕ18 ещё и "усилитель звонка" имеет.[/uquote]


а схемки и печатки нету случаем. есть у меня такие миросхемы

[uldemir]

[uquote="АлександрЛ",url="/forum/viewtopic.php?p=4666398#p4666398"]Нифигасе "простые"... Семь микросхем, 28 транзисторов..[/uquote]
Самые простые часы в китайском магазине на алике: одна деталь - часы.

И там статика, а не динамика - потому и 28. А так можно и на одной 145ик1901 -
