Измеритель индуктивности с разрешением 1нГн.

[TIGR]

Простые схемы измерителей индуктивности с высоким разрешением всегда интересовали радиолюбителей.Вот еще одна с разрешением 1нГ в виде приставки к цифровому мультиметру.


https://www.qsl.net/va3iul/L_meter/L_meter.htm

[Adagumer]

Херня какая-то выходит с "дигитал вольтметром", надо было головку от зарядного устройства взять, разлиновать её фломастером чтоб разрешение в 2 пикогенри получилось!

[Yuriy_King]

[uquote="TIGR",url="/forum/viewtopic.php?p=4054286#p4054286"]Простые схемы измерителей индуктивности с высоким разрешением всегда интересовали радиолюбителей.Вот еще одна с разрешением 1нГ в виде приставки к цифровому мультиметру.[/uquote]
Ваше сообщение опоздало, как минимум лет на десять...

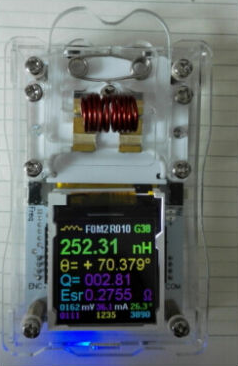

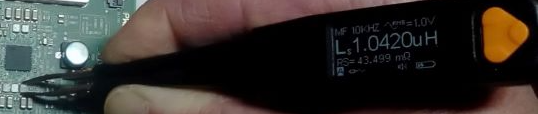

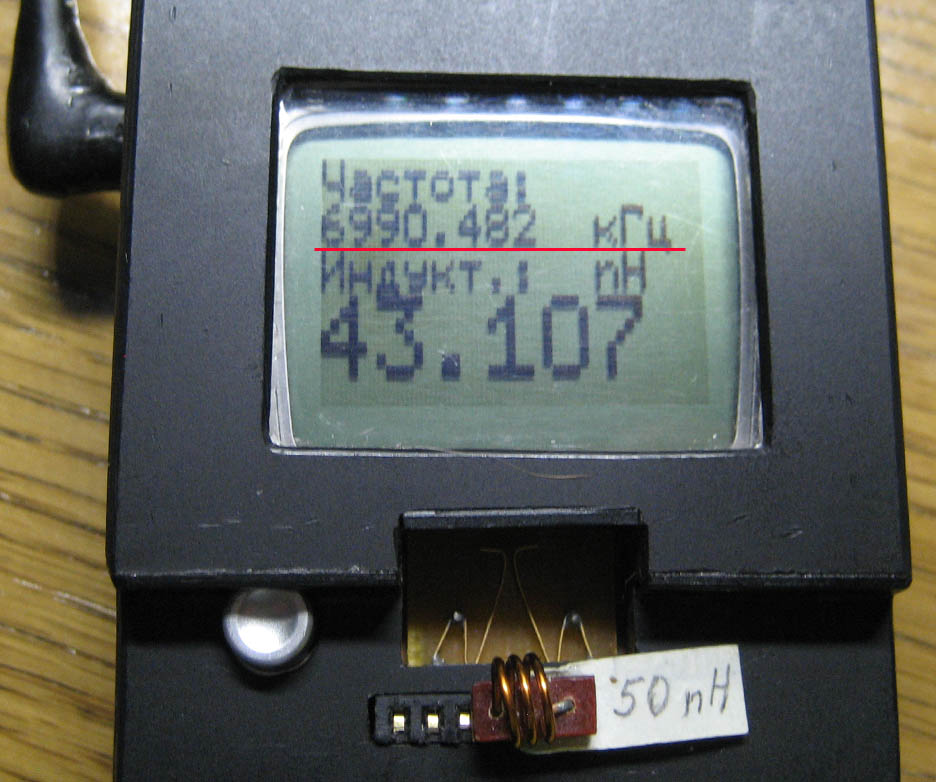

Давно настала эпоха других приборов и других подходов. На первом снимке пример измерения на ТТестере, подстроенным под показания MS5308 на частоте 100 кГц. На втором симке простейшая самоделка, но показания индуктивности соответствуют частоте измерения - подчеркнуто красным...

[TIGR]

Уже есть не дорогие LCR метры даже до 200кГц с приличными характеристиками по индуктивности.
Фото из сети.

[uvn]

Тогда уж и ссылку можно дать:
https://item.taobao.com/item.htm?id=45113601162
Там правда есть замечание: точность измерения индуктивности ниже 1 мкГн не гарантируется.

[TIGR]

[uquote="uvn",url="/forum/viewtopic.php?p=4059565#p4059565"]Там правда есть замечание: точность измерения индуктивности ниже 1 мкГн не гарантируется.[/uquote]Для измерения индуктивностей <1мкГн,лучше пользоваться сертифицированными измерителями типа LCR Pro1(Plus).
0,1нГн,100кГц.


Эффективность измерителя резко возрастает при идентификации на платах мелких индуктивностей без маркировки.

[dbely]

[uquote="dbely",url="/forum/viewtopic.php?p=4110117#p4110117"]но одобряю его порыв к исследованию.[/uquote]
Беру вот эти свои слова обратно.

TIGR - это абсолютный и непроходимый клинический случай.


Никакого порыва, как я думал ранее, там нет и никогда не было. Там только выдавание желаемого за действительное.
Типичный радиолюбитель!

[Adagumer]

Типичный радиолюбитель!

Это типичный китай с его рекламой товара, правда с оговоркой что при разрешающей способности в 0,01 нГ погрешность буде 2,5% плюс 10 нГ !

[TIGR]

Мелких индуктивностей нет,измеряем кусочек провода.
