подскажите по подбору трансформатора на плате

[gordpavel]

Доброго времени суток.
предыстория: Был скачек напряжения во всем доме, у кого, что сгорело, я скажем так отделался легким испугом. Сuорел блок питания у ТВ. приставки(уже отремонтировал), и внутренняя плата блока питания приемной панели видео домофона Falcon Eye FE-70w. Маркировка платы (LY-06KS15.rev2). Заменил два конденсатора на 10 мкф 450в, TNY178PN AC-DC преобразователь, и пред. Всё заработало. Спустя несколько дней выбило автомат. Разобрал панель, сгорел пред и трансформатор маленький, чем его заменить не знаю, может подскажите и немного обгорели ноги у диодного моста DF10M но он вроде живой.
Что посоветуете с трансформатором? На корпусе только обозначение А14 размер (9,2*9,2*9,1)

[сэм]

Перемотать один к одному не разбирая сердечник, витков там должно быть мало

[Wcat22]

трансформатор сгорел, а остальное всё целое.....как-то странно....так не бывает обычно....заменить можно весь блок питания, а не трансформатор (если не перематывать)

[Agaev]

Перемотать один к одному, как на заводе намотано, не получится. Вдобавок ко всему, стоимость деталей под замену и потерянное время будут близки к цене нового целого БП, если не больше. Блок питания, похоже, только на одно напряжение. Проще заменить его целиком и не морочить себе голову.

[gordpavel]

[uquote="Agaev",url="/forum/viewtopic.php?p=4263155#p4263155"]Перемотать один к одному, как на заводе намотано, не получится. Вдобавок ко всему, стоимость деталей под замену и потерянное время будут близки к цене нового целого БП, если не больше. Блок питания, похоже, только на одно напряжение. Проще заменить его целиком и не морочить себе голову.[/uquote]
Как определить выходное напряжение и силу тока?

[АлександрЛ]

Вообще-то, что-то мне кажется, что это не трансформатор, а дроссель..
Вот смотрите:

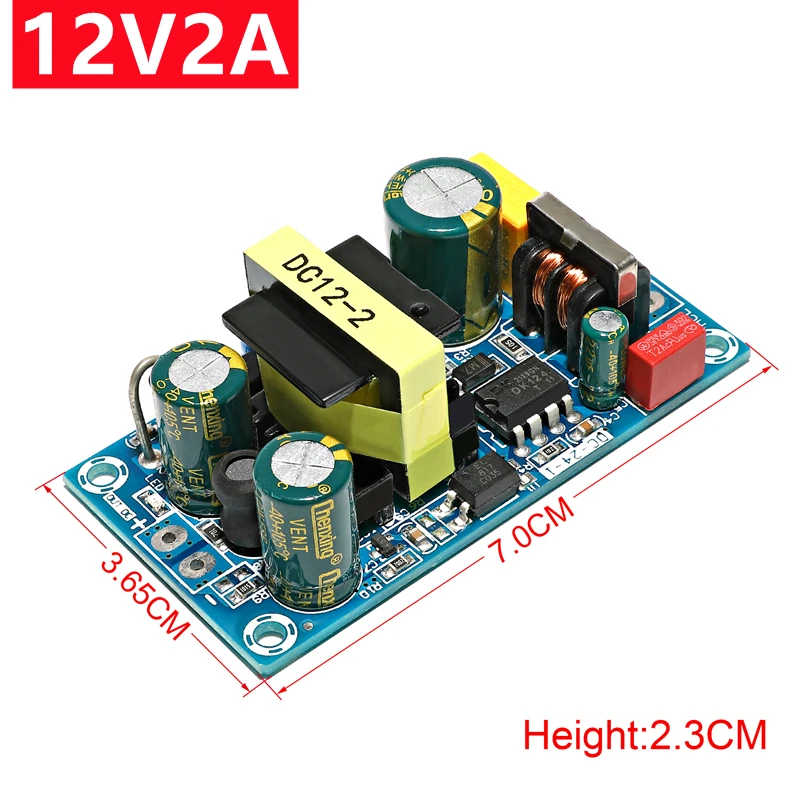

https://ae01.alicdn.com/kf/H1aa4fba9939 ... a1d9aI.jpg

Спойлер

Схема, похожая на вашу, только в 2 раза мощнее- справа стоит ДРОССЕЛЬ


А не проще, не искать, что там ещё грохнулось из-за скачка напряжения, а просто поставить новый БП?
У вас на шильдике написано- "10 ватт"
Скорее всего, ваш БП на 12 вольт (возможно, вы знаете точнее)
12 вольт 1 ампер- как раз то, что вам нужно:
https://aliexpress.ru/item/4000837048338.html
https://aliexpress.ru/item/1005003350575592.html
https://aliexpress.ru/item/1005002613214475.html
https://aliexpress.ru/item/32881373307.html
https://aliexpress.ru/item/1005003546355311.html

[Agaev]

Надо посмотреть внимательно надписи на плате БП и на плате домофона. Поискать информацию в интернете. Найдутся темы на форумах по подобной технике. Напряжение проще всего определить по обвязке TL431. Максимальный ток можно прикинуть по выходному диоду. Максимальную мощность можно определить по модели микросхемы. Вобщем, нужен творческий подход.
А при прошлом ремонте не измеряли выходные параметры? Как исправность проверяли? Неужели сразу включали в работу?

[gordpavel]

[uquote="Agaev",url="/forum/viewtopic.php?p=4263185#p4263185"]Надо посмотреть внимательно надписи на плате БП и на плате домофона. Поискать информацию в интернете. Найдутся темы на форумах по подобной технике. Максимальный ток можно прикинуть по выходному диоду. Максимальную мощность можно определить по модели микросхемы. Вобщем, нужен творческий подход.
А при прошлом ремонте не измеряли выходные параметры?[/uquote]
Спасибо, попробую.

Добавлено after 1 minute 41 second:
После первого ремонта напряжение было около 16в если не изменяет память

[Agaev]

Поправил.

Напряжение проще всего определить по обвязке TL431.

[АлександрЛ]

Понятно..
Будем обсуждать "трансформатор"
Смотрите по схеме- куда и откуда он подключён!!
Если уж вам картинки мало, то вот схема похожего БП-
https://img.mysku-st.net/uploads/images ... 165ff9.jpg

Спойлер

Элемент L2 и есть эта хреновина, которую вы обозвали трансформатором!
Это СИНФАЗНЫЙ ДРОССЕЛЬ!!!!!!!!

Спойлер

[gordpavel]

[uquote="АлександрЛ",url="/forum/viewtopic.php?p=4263215#p4263215"]Понятно..
Будем обсуждать "трансформатор"
Смотрите по схеме- куда и откуда он подключён!!
Если уж вам картинки мало, то вот схема похожего БП-
https://img.mysku-st.net/uploads/images ... 165ff9.jpg

Спойлер

Элемент L2 и есть эта хреновина, которую вы обозвали трансформатором!
Это СИНФАЗНЫЙ ДРОССЕЛЬ!!!!!!!!

Спойлер

[/uquote]
Большое спасибо за пояснения, что это за хреновина.
Тогда к вам вопрос, можно чем заменить или искать БП в сборе?

[musor]

"Это СИНФАЗНЫЙ ДРОССЕЛЬ!!!!!!!"и если он сгорел ловить в приборе обычно уже мастеру нечева верните клиннту с диагнозом НЕРЕМОПРИГОДНО -КУПИТЬ НОВЫЙ!
ремотнт если его продоложить ИЗ ПРИНЦИПА встанет дороже нового девайсва и мастер 99% попал

[Телекот]

Если сгорел этот трансформатор, вернее дроссель значит при первом ремонте вместо предохранителя поставили проволоку. Как правило после этого ловить не чего.

[Fuser]

заменить дроссель можно почти любым вмещающимся по габаритам, на работу блока он влияния почти не оказывает.
только дело в том, что СГОРЕТЬ такой дроссель врядли может, если только там пробьет изоляцию между разделенными обмотками, что тоже маловероятный сценарий, т.к. по входу видно варистор, защищающий от высоковольтных бросков.
замеряй сопротивление на микрухе, между отдельно стоящим выводом(8) и земляными(1-4), если сопротивление быстро растёт(заряжаются входные конденсаторы), то скорей всего норм, если назкое и не растёт - микруха дохлая.
также есть большая вероятность что высохли входные кондесаторы, как мелкий зеленый возле микры, так и черные китайские говноконы. почти все микрухи обратноходов к этому довольно капризны, от того и стреляют.

немного обгорели ноги у диодного моста DF10M

пропаяй нормально, а лучше сначала выпаяй и прозвони.

[АлександрЛ]

Тогда к вам вопрос, можно чем заменить или искать БП в сборе?

Я не могу точно сказать, на какое напряжение был ваш БП, по своему опыту, могу предположить, что на 12 вольт- обычно камеры видеонаблюдения питаются именно от 12 вольт..
10 ватт, как написано на шильдике, это предполагает БП на 12 вольт 1 ампер, ссылки на похожие БП на али я уже давал...

[musor]

горрелый или подпаленый диф дрос=ПРИГОВОР и сигнал УМНОМУ МАСТЕРУ ВЕРНУТЬ БЕЗ РЕМОНТА с диагнозом в помойку!! тупой мастер может на смвой страх и рисм починять но 99.9% что клиент откажеьтся платить и "потеряется"... просто за цену таког ремонта легко покупается НОВЫЙ и часто боле кр4утойц девайс +гарантия на него!

[gordpavel]

Видео домофон, не клиента, а мой. К остальному прислушаюсь.
Будут мысли, пишите.

[electroget]

[uquote="gordpavel",url="/forum/viewtopic.php?p=4263237#p4263237"]или искать БП в сборе?[/uquote]
Искать БП новый.

[Телекот]

В былые годы довольно часто встречал сгоревший этот дроссель в видемагнитофонах, когда владелец обнаруживает перегоревший предохранитель и просто наматывал на него провод. Как правило одгорали концы у дросселя и поджаривалась первичная обмотка основного трансформатора. Плюс естественно ключ, ШИМка выпрямитель.

[gordpavel]

От выходного разьема БП идет паралельное соединение с отдельным разьемом на основной плате 14,5V, ток думаю 1А. Попробую найти такой. 12V не потянет?
