Analog Signature Analysis (Huntron, Octopus,характериограф?)

[MaximusAries]

Своим скупым умом пытаюсь понять "нужно ли мне оно?"
Ютуп подкинул рекомендацию на ASA NI-210... приставка к осциллу. Почитал, посмотрел ролики - по сути игрушка. Ни какой защиты от заряженного кондера, ни каких панелек для проверки "многоножек" и т.д.. такой тяп-ляп.. хотя и озадачились литьём корпусов (в дешевых вариантах - акрил с двух сторон)

"Осьминог" (Octopus curve tracer) - придуман лет 50 назад, предпологаю что для элементарный базы того времени актуально, ибо даже в осциллографы его встраивали.
Хантрон - более продвинутая версия осьминога.
Характериограф - это вообще отдельный прибор, добавил его в список "для красоты". За всё время - если бы он был в наличии, то пригодился раза 2-3... по крайней мере столько было сложных ремонтов: где виноват был силовой полевой транзистор, который проверяется тетером Маркуса и мультиметром как нормальный, но в схеме не работает должным образом.. но при цене в 400руб за штуку "брать на подкидку" как-то не очень..

В повседневной работе пока хватает прибора от Miron63, мультика и одного канала осциллографа.

[Georg71]

[uquote="MaximusAries",url="/forum/viewtopic.php?p=4677166#p4677166"]Своим скупым умом пытаюсь понять "нужно ли мне оно?" [/uquote]
Думаю, что интересная темка для компактного исполнения. Вопрос только в характеристиках - с какими токами он работает

[uquote="MaximusAries",url="/forum/viewtopic.php?p=4677166#p4677166"]В повседневной работе пока хватает прибора от Miron63, мультика и одного канала осциллографа.[/uquote]
В пользовании старый HP 4145B. Гробина здоровая. Умеет много, но это многое, по большей части, лишнее в повседневности, потому чаще две SMUшки использовал - с ними проще. А вот такая плюс-минус оценочная приставка пригодилась бы, так думаю.

[MaximusAries]

Есть мысль заколхозить приставку для 205 Инструстара... пока только на уровне идеи, без конткретики.. Понятно что резистор на 1кОм и вся приставка..
Но хочется оформить это всё как законченное решение.. пусть там будет всего 3 разъёма bnc, один резистор и пара щупов... Но это ближе к осени скорее всего...

[Andrey_B]

Ютуп подкинул рекомендацию на ASA NI-210... приставка к осциллу.

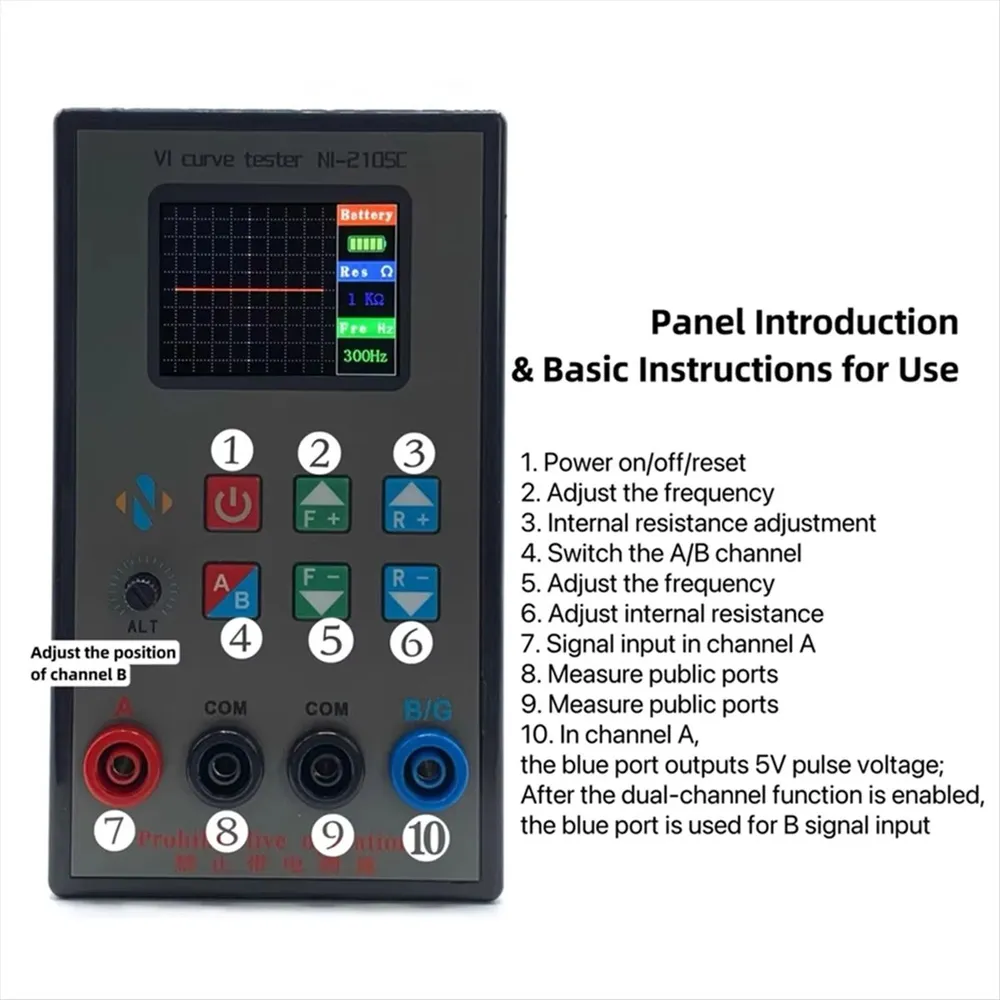

Делают и в виде отдельного, законченного прибора:



Вообще идея интересная, но уж очень много настроек нужно крутить, чтоб получить красивую картинку при реальном применении. Когда-то хотел сделать что-то подобное на МК+дисплей, с автоподстройкой параметров под нормальную картинку, но не сложилось. Ещё обдумывал тогда идею для большей наглядности, сделать внутреннее сопротивление "логарифмическим".

[indman]

Лучше собрать этот вариант, у него больше возможностей и гораздо удобней в работе!
https://chiptuner.ru/forum/showthread.php?t=113665
Не надо слепить глаза и вглядываться в крошечные дисплеи,конструкция компактная,простая в виде щупа,ПО наглядное

[wallawr]

Вот есть проект https://hackaday.io/project/16704-micro ... -the-final
