Хочу осциллограф USB

Chups

В нете схем не нашёл... Может кто-нить собирал?

Реклама

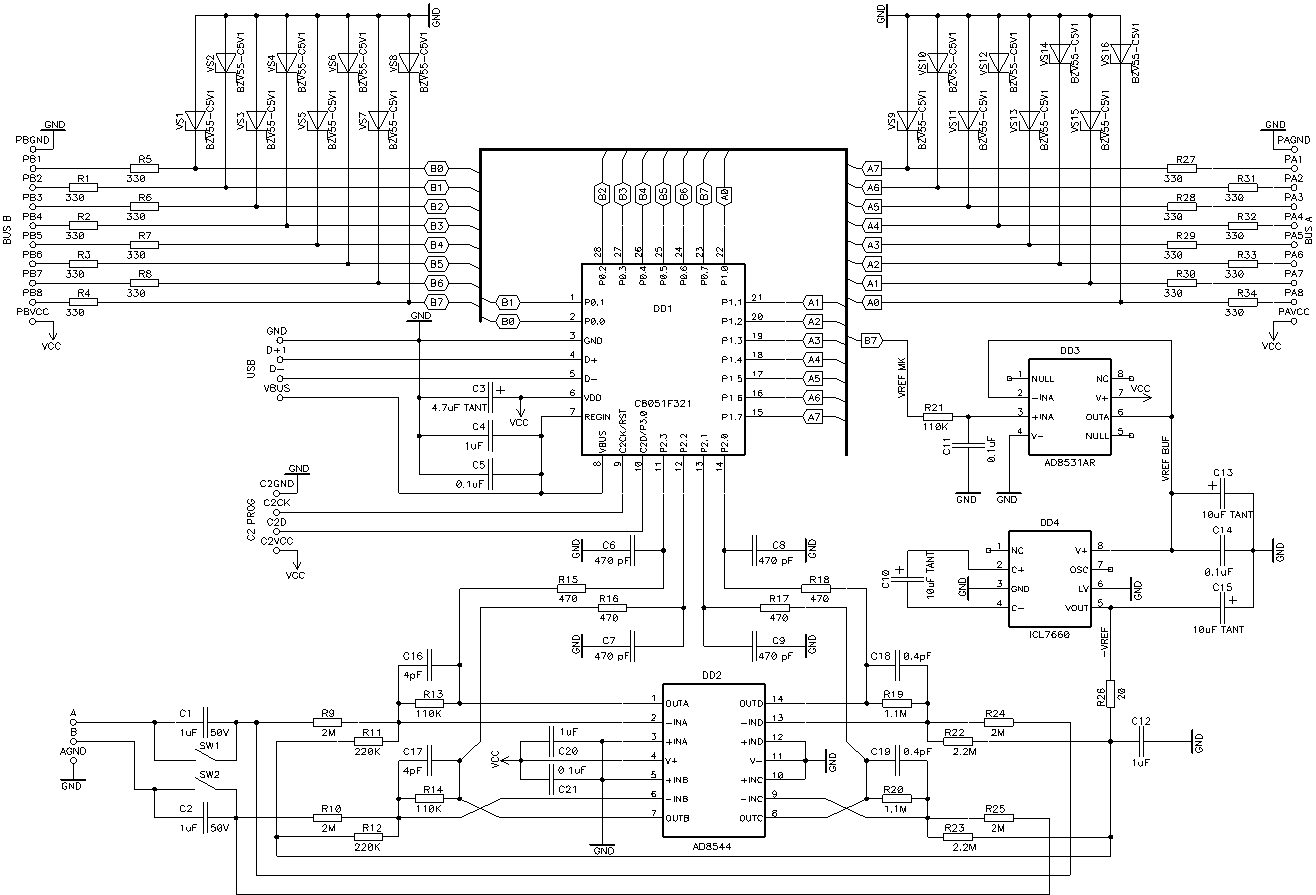

Выпускается промышленно фирмой М-трейд. Схема в приложении. Цена от 1500 до 2500 руб в зависимости от комплектации. Характеристики вполне достойные, хорошее программное обеспечение.

Реклама

Pahan

Сэр Мурр
А прошивку C8051F321?

KOSTYA

да веселая штука хотелось бы такой сделать, так как вообще никакого нет

да вот действительно прошивку и софтинку думаю бостать нереально, да и плату бы не плохо разведенную правильно

Реклама

ARV · Сообщение **ARV** » Чт ноя 08, 2007 20:26:25

вы еще вспомните, в каких корпусах выпускаются упомянутые контроллеры - вручную запаять их нереально, имхо...
кстати, несложный осциллограф на PIC-е с графическим ЖКИ был описан в журнале Радио год или 2 назад...

Реклама

Даю правильную сылку на сайт производителя: http://motor-master.ru/manual.htm А отсюда уже сами смотрите, что почем.

Реклама

Паятель

ARV писал(а):кстати, несложный осциллограф на PIC-е с графическим ЖКИ был описан в журнале Радио год или 2 назад...

А именно в 2004 году, №6. А уж на ЭЛТ их вообще куча была, не USB, правда.

Pahan

ARV писал(а):вы еще вспомните, в каких корпусах выпускаются упомянутые контроллеры - вручную запаять их нереально, имхо...

Судя по этой фотке

и даташиту - это обычный LQFP-32 с шагом 0,8. В домашних условиях запаять более чем реально.

В чем проблема? Была б прошивка

KOSTYA

ARV писал(а): несложный осциллограф на PIC-е с графическим ЖКИ был описан в журнале Радио год или 2 назад...

пролистал журналы за 2005, 2006 года что то ничего не нашел, единтсвенно что нашел (хотя видел и раньше) это АЦП с интерфейсом USB, а про осцил ничего

, если вспомните какое номер и за какой год, будьте добры сообщить

вот как быстро пока сообщение добавилось и обновилось, уже и ответили

KOSTYA

а прошивки есть тут http://www.usb-osc.narod.ru/dw_hex.htm правда не смотрел что там но какие то архивы имеются

Коты и котята, если-"несложный"- то в данном случае- примитивный! Не гонитесь за простотой! Поверьте, что вы вряд ли сделаете лучше, чем рекомендованная конструкция, только потратите силы и время, а пользоваться им все равно не будете- из-за его простоты!
Крепко подумайте- что вам нужно- прибор, которым будете пользоваться, или удовлетворённое самолюбие (или разочарование)

ARV · Сообщение **ARV** » Чт ноя 08, 2007 23:38:47

Извиняюсь, на пару лет ошибся

Журнал Радио №6 за 2004 год, страница 24. в отличие от (не спорю, существенно лучшей) упоминаемой выше конструкции - эта реально повторима, в т.ч. имеется прошивка и известен автор (для консультаций, если что)

Что касается пайки корпусов микроконтроллеров C8051F3xx, то скажу: они выпускаются в корпусах MLP, представляют собой квадратик примерно 5х5х0,5 мм с каждой стороны которого снизу имеются контактные площадки, расстояние между ними 0,5 мм... если это для кого-то реально припаять в домашних условиях - я искренне ему завидую.

Наконец, в виде комментария к высказыванию Сэра Мурра: имхо, если действительно нужен цифровой осциллограф, надо быть готовым раскошелиться на 15-20 тысяч рубликов минимум, ибо все прочее - это точно так же принесет массу разочарований, имхо. Хороший цифровой осциллограф стоит начиная с суммы 70-75 тысяч. А прибамбасы к USB - это полумеры-недомерки... хотя для любительских целей вполне достойные экземпляры встречаются...

И еще на счет прошивки: самому написать слабО?

Pahan

ARV писал(а):Что касается пайки корпусов микроконтроллеров C8051F3xx, то скажу: они выпускаются в корпусах MLP, представляют собой квадратик примерно 5х5х0,5 мм с каждой стороны которого снизу имеются контактные площадки, расстояние между ними 0,5 мм... если это для кого-то реально припаять в домашних условиях - я искренне ему завидую.

Я не поленился качнуть даташит на сей контроллер - он выпускается в двух типах корпусоффф, MLP-28 и LQFP-32. На приведенной мною фотке явно видно что это LQFP. С его пайкой никаких проблем нет.
Только что толку спорить о корпусах, если нет главного - ПРОШИВКИ

.

Chups

А еслив заняться разработкой всем вместе? Один на делфи прогу сочиняет, др. под МК, др. входные цепи рисуют и т.д.

L29Ah

Кстати да. Вообще, сам девайс несложен (только времени много требует) - нужна аналоговая часть, АЦП, не слишком медленный МК, желание руками реализовать USB/МК с готовым USB-интерфейсом, желание разрабатывать протокол передачи данных и ПО.

Практика показывает, что совместно получается только флудить. Как только дело касается практической работы, все коты немедленно вспоминают о сверхсрочных делах и прячутся под кровать. Ведь надо же РАБОТАТЬ лапами и головой, а не языком! А у нас, к сожалению, слишком много любителей получения халявы на блюдечке с голубой каёмочкой.

L29Ah

Сэр Мурр писал(а):Практика показывает, что совместно получается только флудить. Как только дело касается практической работы, все коты немедленно вспоминают о сверхсрочных делах и прячутся под кровать. Ведь надо же РАБОТАТЬ лапами и головой, а не языком! А у нас, к сожалению, слишком много любителей получения халявы на блюдечке с голубой каёмочкой.

Я очень даже хотел бы сделать сей девайс, да вот незадача, я питерское, в отличие от большинства местных котов...

ЗЫЖ да я подпадаю под людей из твоего поста, но ничего поделать я не могу. Если соберется группа человеков в Питере, которая захочет сие собрать - охотно присоединюсь.

Mozart

А еслив заняться разработкой всем вместе? Один на делфи прогу сочиняет, др. под МК, др. входные цепи рисуют и т.д.

и что теперь надо сделать? написать заявку на предпологаемую работу?

Mozart

Практика показывает, что совместно получается только флудить.

ну не всегда, ребята на иксбт делали макетную плату для АРМ... правда там один или двое что-то делали другие просто либо слюни пускали либо флудили... либо... советы давали... а в итоге пошли и купили плату у олимекса...
и этим же примерно всё и кончится здеся...

Верещагин

Я сейчас как раз делаю прикольную машинку - аппаратура уже готова, сейчас программу доделываю. С компом, правда, общается через LPT порт, но связь с PC - опция. Прибор самостоятелен, работает на LCD экран. Mega16, буржуйский АЦП ad775 на 20 мГц, буфферная память запоминает сразу около килобайта символов - сколько потом МК прочитать сможет, и все это на удивление прилично выводится на довольно отстойный LCD 122Х32 московского производства (взял его по неуверенности в успехе. Теперь когда все уже очевидно работает, думаю, поменять на что-нить более приличное, благо программу хватило ума изначально на это расчитать. Кстати, не хочу, что б меня поняли так, что отстойный и московский - связаны. К производителю ни каких претензий, все работает честно, без неприятных сюрпризов и нервотрепки - просто не фиг было жадничать и брать самую дешевую модель).
Если интересно, опытом и схемкой могу поделиться. Есть у меня и другие схемы с тем же принципом, нашел где-то в сети, но там используется FIFO память. Оно грамотно, вот только не очень понятно, где такую достать.

А еще где-то в начале века в Радио была схемка на мой взгляд очень прикольной приставки к PC. Тоже через LPT, но зато крайне простая - особенно если ее несколько доработать. Ни какого скоростного АЦП - одна точка читается из одного перода сигнала, вторая - з какого-то последующего. В итоге при исследуемом сигнале порядка 50 мГц оцифровка на пару порядков медленнее (то есть вполне можно было бы использовать FWG из микроконтроллера). Там для формирования временных интервалов спользуются аналоговые схемы. На мой взгляд, отладить проще было бы, если б использовать
