Доработка ЮСБ-тестера КСХ-017

[alexradio1103]

На днях разобрал ЮСБ-тестор KCX-017 на корпусе написано: входное 3-15V

Спойлер

Вот и захотел проверить, а действительно -ли? Патамуша старые модели были только до 7 вольт.
Для начала хочу опознать стабилизатор (U4) с маркировкой : V2RF и с довольно знакомым значком .
Вот фотки девайса и сам стаб:

Спойлер

Не хочу испытывать судьбу и подавать напругу, заявленную на крышечке... Решил положиться на знающих!

И вот кем-то срисованая схемка:

Спойлер

[musor]

транзюль мелки сот23 с надписью А6 не ищетца находим диоды

[alexradio1103]

тут что-то подходит? http://kazus.ru/datasheets/smd/go/?query=A6

[Самсусамыч]

https://mysku.ru/blog/china-stores/41160.html

[alexradio1103]

musor, Тут посмотрите: http://radio-files.ru/a6-smd-markirovka/

Добавлено after 5 minutes 48 seconds:
Самсусамыч, Да, я читал там. И хочу узнать по корпусу. Понимаю, что у меня не понятно-что...

Добавлено after 11 minutes 43 seconds:
Нашёл свой стаб по логотипу - это MicroOne - или "MicrОNE" но пока не нашёл конкретно...

Добавлено after 10 minutes 17 seconds:
Если заменить стаб на более высоковольтный? Допустим, найду такой или похожий на 18 вольт? Я думаю не спалю МК...
А как он будет реагировать на повышенное измеряемое напряжение?

[Upgrader]

Логично предположить следующее. Достаточно дать максимальное документированное напряжение и замерить напряжение на входе АЦП МК (25 нога). Есть ли там запас куда расти, или уже близиться к напряжению питания. Если запас еще есть - значит будет замерять и выше. Можно отпаять резистор и подать напряжение от своего переменника и проверить до скольких вольт он реально может показывать.

Стабилизатор неизвестный надо заменить на "правильный" известный и все будет нормально, за исключением того хватит ли рассеиваемой мощности стабилизатора. Если не хватат - приколхоживается на проводках нормальный большой в корпусе типа ТО 220. На 3,3 вольта они дорогие собаки, но вполне доступные.

[alexradio1103]

Вот что вычитал: https://mysku.ru/blog/aliexpress/28208.html
"Способность прибора проводить измерения с приемлемой точностью в широком диапазоне напряжений (от 2,70В до10,0В) и токов (от 0,05А до 3,50А) позволяет измерять параметры не только USB, но и напрямую параметры литиевых аккумуляторов.
Измеритель тока имеет зону нечувствительности 50мА, т.е. ток менее этого значения будет отображаться как нулевой.
При напряжении менее 4,6В и более 5,35В, подсветка индикатора начинает моргать, показывая недопустимое значение напряжения на входе.
Предельный измеряемый ток — 3,67А, далее показания не увеличиваются, т.к. операционный усилитель входит в насыщение по выходу. При уменьшении питающего напряжения, граница измерения предельного тока снижается.
Предельное измеряемое напряжение 9,99В, при дальнейшем повышении напряжения, индикатор теряет значение десятка вольт, но остальные значения отображаются верно — проверял вплоть до 12В." То есть достаточно заменить стаб на более высоковольтный и учитывать, что десятки вольт не будут отображаться.
А чтобы показывал десятки - нужно наверное перешить его?

Добавлено after 1 minute 15 seconds:
Да, и ещё, если отрезать светодиод и подключить прямо к стабу, если отрезать от МК - то подсветка не будет гаснуть при напруге меньше 3.6 вольт!

Добавлено after 2 minutes 2 seconds:
А ещё, если заменить ЛМ358 на более точный - то точность увеличится!

[Upgrader]

[uquote="alexradio1103",url="/forum/viewtopic.php?p=3681113#p3681113"]А ещё, если заменить ЛМ358 на более точный - то точность увеличится![/uquote]А еще можно приколхозить делители в 10 раз. Йохохо, до 100 вольт. Но это конечно переделки уже ппц какие.

[alexradio1103]

надо заменить на "правильный" известный и все будет нормально, за исключением того хватит ли рассеиваемой мощности стабилизатора.

Там ток потребления при 5 вольтах на входе всего 6.5мА!!! Это комариный укус! Главное, чтоб у стаба было необходимое входное напряжение!

А еще можно приколхозить

Не, вот это уже действительно колхоз! Я-то покупал как 3-15 вольт, а оказалось - подъё*ка! Вот и хочу доделать, чтоб морально успокоиться...

Добавлено after 1 minute 10 seconds:
И мне не нравится угол обзора дисплейчика! Можно его как-то с помощью контраста подправить?

Пора уже мне просить перенести в отдельную тему...

Вот мой МК - N76E003AT20 там нужно найти ногу для входа АЦП измерителя напряжения.

[alexradio1103]

Попробую поставить AMS1117-2.5 - у неё входно напряжение до 18 вольт. Собственный ток потребления 5мА.
https://static.chipdip.ru/lib/552/DOC001552809.pdf

Нужно проверить родной стабилизатор - нижний порог стабилизации и верхний. Как защитить стаб от пробоя? Я буду поднимать лабораторником плавно напругу - как узнать что ему хватит?
Етессно, выход отрежу, чтоб не спалить МК!!!

Добавлено after 21 minute 24 seconds:

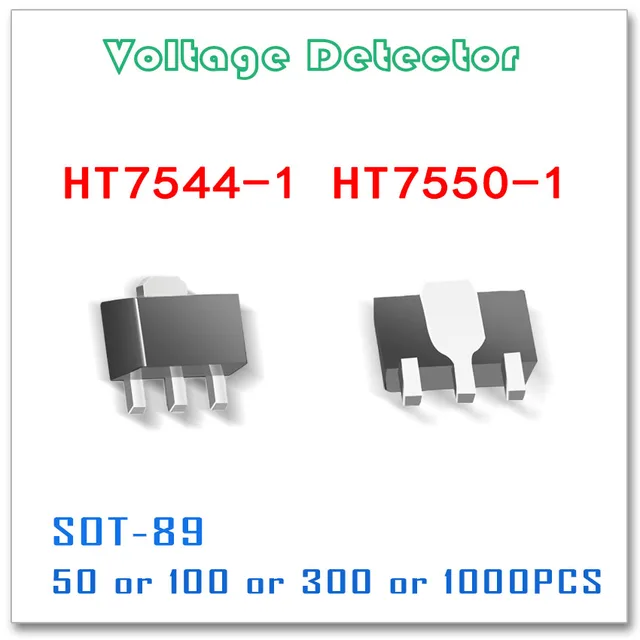

Нет, нужно просто купить HT7530-1 (3V) в корпусе SOT-89 и всё. Входное напряжение до 24 вольта! Падение 100мВ!
http://www.e-ele.net/DataSheet/HT75XX-1.pdf

Спойлер

[alexradio1103]

Осталость пара вопросов по подстройке:
1) Как лучше настроить токовый усилитель? Стоит ЛМ358 - я знаю, что не самый точный ОУ и с дрейфом нуля у него не очень. Есть TL082C (это JFET) он получше будет?
https://grupos.unican.es/dyvci/ruizrg/p ... TL081C.pdf
2) Хочу переподключить его питание к +3.0 вольт к стабилизатору, чтоб его измерения не зависили от изменения напряжения питания.

3) Можно ли подстроить напряжометр? Подаю напругу ровно 5.30 вольта из БП - показывает 5.34. А это целых 5%! Делитель R36(100k) R37(15k). Подобрать R36?

[korob]

Для начала хочу опознать стабилизатор (U4) с маркировкой : V2RF и с довольно знакомым значком .
Вот фотки девайса и сам стаб...
...Нашёл свой стаб по логотипу - это MicroOne - или "MicrОNE" но пока не нашёл конкретно...

Рад бы помочь, но фото ужасное, логотипа не вижу. Может Microchip? У них подобная маркировка sot-323 вида XXYY. Если это всё же Microchip, то искать нужно "V2".

[alexradio1103]

Логотип такой:

Спойлер

Я его много раз видел...

Добавлено after 1 minute 41 second:
Этот показометр проверял вплоть до 16 вольт - не греется, ток потребления не увеличивается!
А маркировку так и не нашёл...

Добавлено after 3 minutes 32 seconds:
И реально падение у ннего 100мВ!!! Я понижал напругу с 3.5 и ниже - при входном 3.10 на выходе 3.00! А при понижении меньше 3.00 - он тоже держит - 2.90 и так до 2.50 - ниже нет смысла - МК не пашет ниже 2.4 вольта.

[Телекот]

Есть TL082C (это JFET) он получше будет?
https://grupos.unican.es/dyvci/ruizrg/p ... TL081C.pdf
2) Хочу переподключить его питание к +3.0 вольт к стабилизатору, чтоб его измерения не зависили от изменения напряжения питания.

Насколько я помню минимальное питание TL082C ±5в и он не может работать если входное напряжение близко или равно отрицательной шине питания.

[alexradio1103]

Не, ещё хужее! Для однополярного там 7 вольт(+3.5 и -3.5)! Нужно искать низковольтный! Есть у кого на примете простенький - чтоб легко достать/выковырять/купить можно было?

Добавлено after 1 minute 37 seconds:
А 358-я как раз от трёх вольт и работает... но она дубовая!

Добавлено after 2 minutes 47 seconds:
Какой-нибудь MAXxxxx взять?

[korob]

Есть у кого на примете простенький - чтоб легко достать/выковырять/купить можно было?

MCP601/2/3, MCP606/7/8, ну и полностью Rail-to-Rail MCP6021/22.

P.S

По поводу LDO смотри ME6206/07/08/09/10, по ходу какой то из них.

[alexradio1103]

Там не обязательно в корпусе SOIC-8 можно и одноканальный...
LM2904 - не лучше?

... пока писал - korob уже накидал! Спасибо! Посмотрю, что можно достать у нас...
И это все от 3 вольт? (+1.5 и -1.5) да?

[korob]

И это все от 3 вольт?

Да, от однополярного 2,5...2,7В., или ±1,25...1,35В. двухполярного.

[alexradio1103]

Они ещё и мало кушают! 250мкА на канал! Это 0.5мА на микру! Класс!

Остался ещё вопрос: что можно сделать с шунтом? Там два СМД резюка по 0.050 Ом (шунт на 25 милиОм) - как они себе? Или для такой игрушки - нормас?
Я имею ввиду - саморазогрев - это изменение сопротивления... А значит и уплывание показаний... Он же должен часами измерять ток 1-3А!

Добавлено after 22 minutes 27 seconds:

По поводу LDO смотри ME6206/07/08/09/10

Не, они до 6 вольт на входе. А мой держит до 16 вольт. Это похоже на 7530 - тоже, только в SOT-23 корпусе.

На моём маркировка V2RF - значит "RF" - дата и партия...
Фотка взята из обзора этого показометра. Во вложении я скопировал статью.

[korob]

Фотка взята из обзора этого показометра.

Вот, совсем другое дело. Говорил же что это ME6209A30M3G.
