Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс ноя 19, 2023 13:17:22
Друг Кота
Аватар пользователя

Карма: 61
Рейтинг сообщений: 311
Зарегистрирован: Сб янв 14, 2012 15:34:13
Сообщений: 12730
Откуда: 26RUS
Рейтинг сообщения: 0
А зачем такие жертвы когда можно обойтись одним.
И полигоны отталкиваются а соединение остаётся.
Вложение:
1.jpg [105.56 KiB]
Скачиваний: 83

Вложение:
2.jpg [97.07 KiB]
Скачиваний: 68


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс ноя 19, 2023 17:29:35
Сверлит текстолит когтями
Аватар пользователя

Зарегистрирован: Пт авг 05, 2016 04:47:49
Сообщений: 1115
Рейтинг сообщения: 0
я разграничил два полигона один очень грязный там клапана и моторчики по нему утекают а второй просто грязный там датчики и прочие наводки по нему утекают но они в конце не соединились пришлось соединять дорожкой принудительно



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср дек 20, 2023 07:16:55
Родился
Аватар пользователя

Зарегистрирован: Чт апр 13, 2023 15:29:32
Сообщений: 6
Откуда: Ам. обл Благовещенск
Рейтинг сообщения: 0
Здравствуйте!
В рамках освоения программы Proteus 8 решил развести простенькую плату.
Не могу понять как в ручном режиме соединить контакты находящиеся на разных сторонах платы через переходное отверстие.
Подскажите пожалуйста, если это возможно.
https://disk.yandex.ru/i/LebP-ruQ9kmwYg


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср дек 20, 2023 07:45:42
Друг Кота
Аватар пользователя

Карма: 61
Рейтинг сообщений: 311
Зарегистрирован: Сб янв 14, 2012 15:34:13
Сообщений: 12730
Откуда: 26RUS
Рейтинг сообщения: 0
Не могу понять как в ручном режиме соединить контакты находящиеся на разных сторонах платы через переходное отверстие.

На конце трассы два клика левой кнопой зверя появляется переход и дорожка переходит на другую сторону платы.
Вложение:
2023-12-20_074151.jpg [26.87 KiB]
Скачиваний: 59


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср дек 20, 2023 08:33:22
Родился
Аватар пользователя

Зарегистрирован: Чт апр 13, 2023 15:29:32
Сообщений: 6
Откуда: Ам. обл Благовещенск
Рейтинг сообщения: 0
На конце трассы два клика левой кнопой зверя появляется переход и дорожка переходит на другую сторону платы.
Вложение:


Спасибо!
А вы не знаете как подключить дорожку нарисованную "в ручную" к контакту (или дорожке) нарисованному по линии связи, без генерации ошибок DRC?
В другой программе можно просто задавать линии связи, а здесь их можно задать?

https://disk.yandex.ru/i/Q8jb2-UmmHJTBw

https://disk.yandex.ru/i/FFyo_PfkHiAiug


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср дек 20, 2023 10:00:40
Друг Кота
Аватар пользователя

Карма: 61
Рейтинг сообщений: 311
Зарегистрирован: Сб янв 14, 2012 15:34:13
Сообщений: 12730
Откуда: 26RUS
Рейтинг сообщения: 0
как подключить дорожку нарисованную "в ручную" к контакту (или дорожке) нарисованному по линии связи, без генерации ошибок DRC?

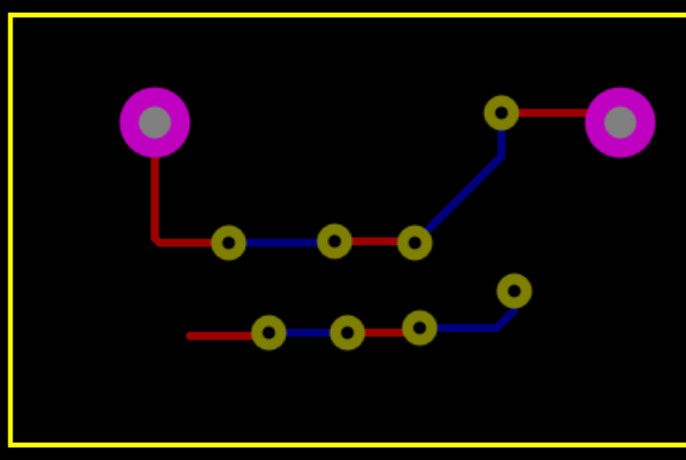

Только откат на схему и там править или убирать корпуса и ставить новые которые не подключены.
По первому рисунку.
Для этого.
Вложение:

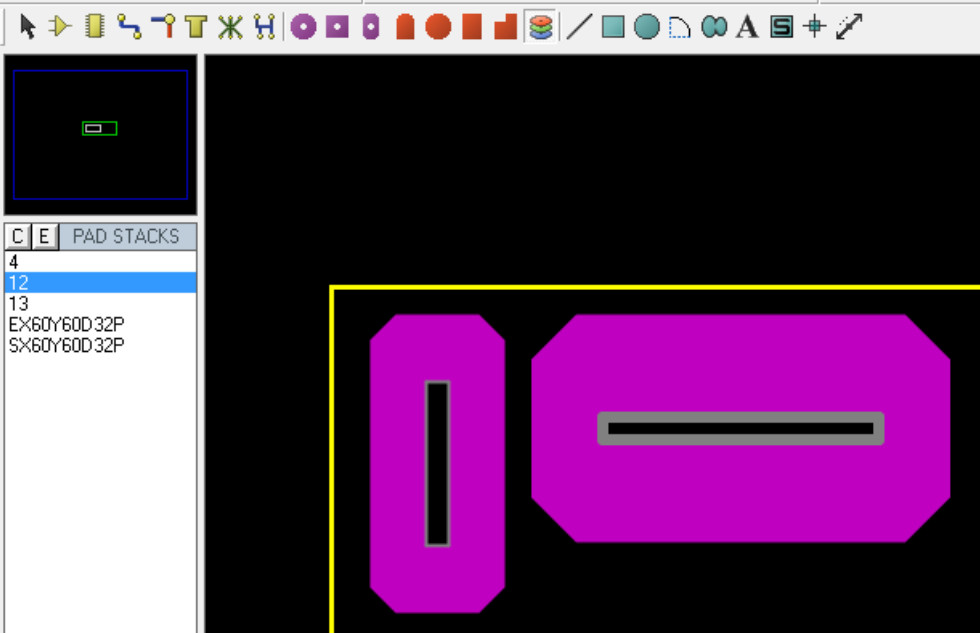

1.jpg [52.82 KiB]
Скачиваний: 59


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср дек 20, 2023 10:24:22
Родился
Аватар пользователя

Зарегистрирован: Чт апр 13, 2023 15:29:32
Сообщений: 6
Откуда: Ам. обл Благовещенск
Рейтинг сообщения: 0
Спасибо!

[uquote="Brizol'",url="/forum/viewtopic.php?p=4519556#p4519556"
По первому рисунку.
Для этого.
Вложение:
[/uquote]

Прошу прощения, не понял что у вас на скрине...
я так понимаю это переходные отверстия которые можно в ручном режиме ставить (без схемы).

Для соединения "свободных" элементов с элементами схемы есть тип дорожки Bridge. Нашел только что в мануале. тогда DRC игнорирует если нет противоречий с схемой.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср дек 20, 2023 11:38:18
Друг Кота
Аватар пользователя

Карма: 61
Рейтинг сообщений: 311
Зарегистрирован: Сб янв 14, 2012 15:34:13
Сообщений: 12730
Откуда: 26RUS
Рейтинг сообщения: 0
Цитата:
я так понимаю это переходные отверстия которые можно в ручном режиме ставить (без схемы).

Нет. Это то что на рисунке.
https://maksimdzhangirov.gitbooks.io/-ares/content/
Здесь тоже много интересного.
Спойлерhttps://kazus.ru/forums/showthread.php?t=7842


Вернуться наверх

Не в сети
 Заголовок сообщения: proteus 8 I2C Display Atmega*** не могу визуализировать
СообщениеДобавлено: Пн янв 29, 2024 17:08:31
Родился

Зарегистрирован: Пн янв 29, 2024 16:58:58
Сообщений: 1
Рейтинг сообщения: 0
В proteus не могу визуализировать результат измерений и заставить работать OLED дисплей. По I2C. Не пашет хоть лопни.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Пн фев 12, 2024 00:44:05
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 12
Рейтинг сообщений: 148
Зарегистрирован: Пт фев 27, 2015 20:57:08
Сообщений: 1910
Откуда: Курск
Рейтинг сообщения: 0
Уважаемые радиокоты, подскажите пожалуйста, как в Протеус 8 сделать надпись на медяшке? Именно не шелкография, а чтобы можно было вытравить текст на медном слое.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср фев 21, 2024 10:04:11
Сверлит текстолит когтями
Аватар пользователя

Зарегистрирован: Пт авг 05, 2016 04:47:49
Сообщений: 1115
Рейтинг сообщения: 0
Олегыч1,
наверное изменить слой



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср фев 21, 2024 13:44:44
Друг Кота
Аватар пользователя

Карма: 40
Рейтинг сообщений: 608
Зарегистрирован: Вс янв 24, 2010 13:14:02
Сообщений: 4668
Откуда: Омск
Рейтинг сообщения: 0

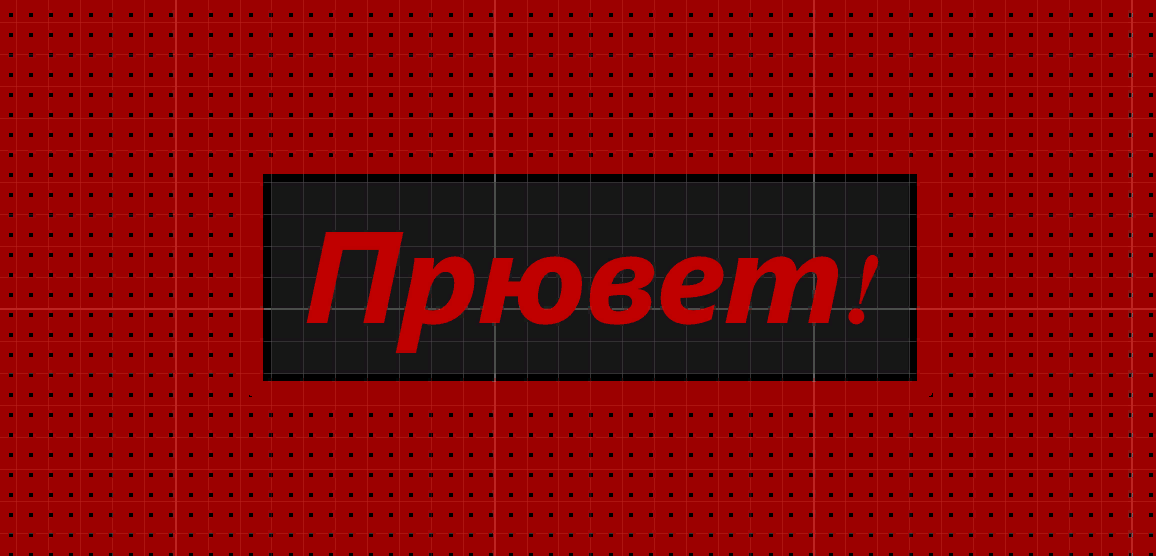

Написать текст слоем меди и обвести полигоном со свойством "empty".


Вложения:
2024-02-21_16-41-47.png [68.5 KiB]
Скачиваний: 52
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Ср фев 28, 2024 09:33:37
Сверлит текстолит когтями
Аватар пользователя

Зарегистрирован: Пт авг 05, 2016 04:47:49
Сообщений: 1115
Рейтинг сообщения: 0
как можно наложить сеточку из шелкографии ?
к примеру как в спринте где это делается за пару секунд и можно с ней легко взаимодействовать


можно сидеть заниматься 2д графикой из отрезков накладывать
и опять всё сдвинуть передвинуть подправить исправить с учотом рядом кучи деталей возникает постоянно вопрос чем они там заняты если не могут осилить простейшее

я нашол там вариант с сеточкой в режиме зоны но он исключительно с медью почемуто завязан и сменить слой не получается



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 11:36:17
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Вс янв 04, 2009 15:44:49
Сообщений: 497
Рейтинг сообщения: 0
Кто-нибудь еще моделирует в Протеусе?
Почему нулевое напряжение на вольтметре?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 11:39:33
Собутыльник Кота
Аватар пользователя

Карма: 29
Рейтинг сообщений: 651
Зарегистрирован: Сб май 14, 2011 21:16:04
Сообщений: 2708
Откуда: г. Чайковский
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
А у источника сколько? Электролит полярность перепутана или так задумано?

_________________
Добро всегда побеждает зло. Поэтому кто победил - тот и добрый.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 11:59:57
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Вс янв 04, 2009 15:44:49
Сообщений: 497
Рейтинг сообщения: 0
А у источника сколько? Электролит полярность перепутана или так задумано?

5 Вольт,
Электролит так задуман, я рассчитывал, что Протеус выдаст ошибку по полярности электролита, но ему вообще по барабану.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 12:07:10
Собутыльник Кота
Аватар пользователя

Карма: 29
Рейтинг сообщений: 651
Зарегистрирован: Сб май 14, 2011 21:16:04
Сообщений: 2708
Откуда: г. Чайковский
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Когда что-то не получается, надо проверять что творится в других точках. Например поставить вольтметр на источнике и убедиться что там есть напряжение.

Электролит задом наперед в реальном железе тоже будет работать, просто недолго. Протеус выход из строя деталей не симулирует.

Я не вижу где у Вас в схеме земля. Если ее нет, это как минус батарейки никуда не подключен.

_________________
Добро всегда побеждает зло. Поэтому кто победил - тот и добрый.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 12:14:42
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Вс янв 04, 2009 15:44:49
Сообщений: 497
Рейтинг сообщения: 0
Вообще схема выглядела изначально так....И земля там была, но не протеус не смог ее отмоделировать.
Потом вообще протеус этот файл проекта отказался открывать.

Очень глючная программа!
После того как заново отрисовал схему, стала нормально работать....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 12:17:40
Собутыльник Кота
Аватар пользователя

Карма: 29
Рейтинг сообщений: 651
Зарегистрирован: Сб май 14, 2011 21:16:04
Сообщений: 2708
Откуда: г. Чайковский
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Особых проблем у меня с ней не было. Как симулятор давно не пользовался.

_________________
Добро всегда побеждает зло. Поэтому кто победил - тот и добрый.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Proteus: вопросы и ответы
СообщениеДобавлено: Вс апр 14, 2024 15:04:26
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Вс янв 04, 2009 15:44:49
Сообщений: 497
Рейтинг сообщения: 0
Сейчас вспомнил, что и раньше были подобные глюки, когда начинаешь редактировать старый проект и сохраняешь его под новым именем.
Всякую новую схему нужно рисовать в новом проекте.


Вернуться наверх
