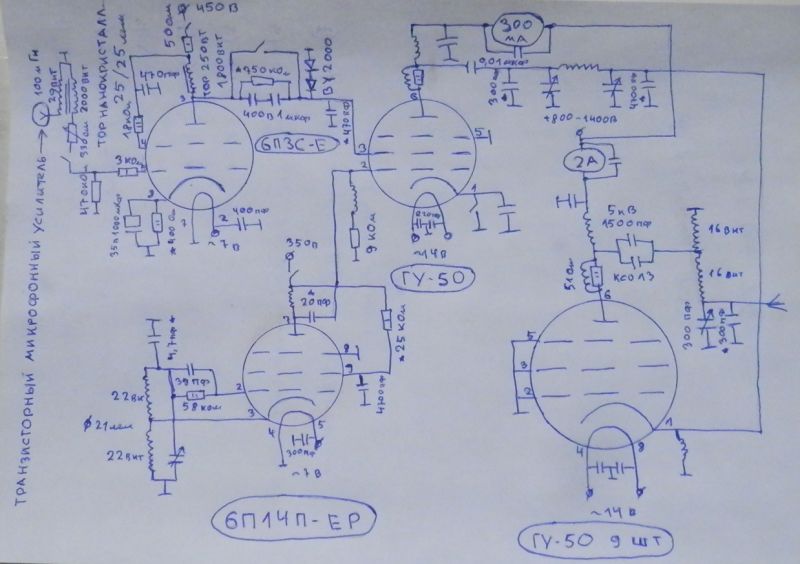

Предлагаю к постройке КВ АМ передатчик на 9шт ГУ-50.
Передатчик имеет некоторые особенности:
1) Отсутствие удвоений частоты.
2) Не имеет катодного повторителя.
3) УНЧ на одной лампе 6П3С-Е,предкаскады заменяет трансформатор.
4) Нет реле,управление одном тумблером.
5) Нет стабилизированных напряжений.
6) Нет антипаразитных дросселей.
7) Отсутствие дросселя в упр сетке предоконечного каскада.
Нет гасящих резисторов питания ЗГ.
При постройке данного аппарата стояли задачи простоты,надежности,приличной мощности в небольшом объеме.
Габариты передатчика 40/40/20 см,дюраль 4мм.

Понемногу буду добавлять описание.

Добавлено after 46 minutes 46 seconds:
Прочел,что форум для вопросов,надо статью писать,но рас уж тут дали разместить тему,наверно тут продолжу.
Если что-то не так(не там тему открыл),прошу админов указать мне не это.

Добавлено after 9 minutes 12 seconds:
Входной трансформатор выполнен на нанокристаллическом сердечнике с типовой магнитной проницаемостью "90 000".
Первичная обмотка 30 витков 100 мГн,вторичная 2000 витков.
На вход подается стандартный сигнал уровня микрофонных преампов до 2 В примерно.

6П3С-Е запитана через дроссель,тор примерно 250 ватт,2000 витков 0,5 мм проводом.

"Баночка" это два бумажных конденсатора 400 В 1 мКф,один на 400 В вылетает.
Диод BY 2000,на 1000В иногда тоже вылетают при очень громких звуках.

Добавлено after 6 minutes 54 seconds:
При 1300В анодного(1500В еще ни азу не подавал) максимально потребление от сети передатчика 2 кВт,при хорошем сетевом напряжении и небольшой "расстройке" ВКС.
Вых мощность учитывая замечательный КПД ламп ГУ-50 сравнима с двумя 81-ми.
Диодный мост на анодное напряжение сделан на диодах BY2000. 3А,2000В по три в параллель и по две таких сборки в плечо,получаем мост из 24 диодов с номинальной мощностью 36 кВт,пиковой 400 кВт.
При таких данных мост практически не найти в передатчике(на фотках имеется)

Добавлено after 6 minutes 34 seconds:

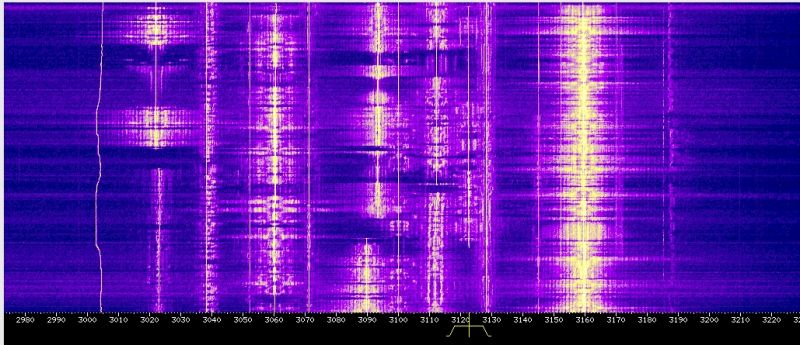

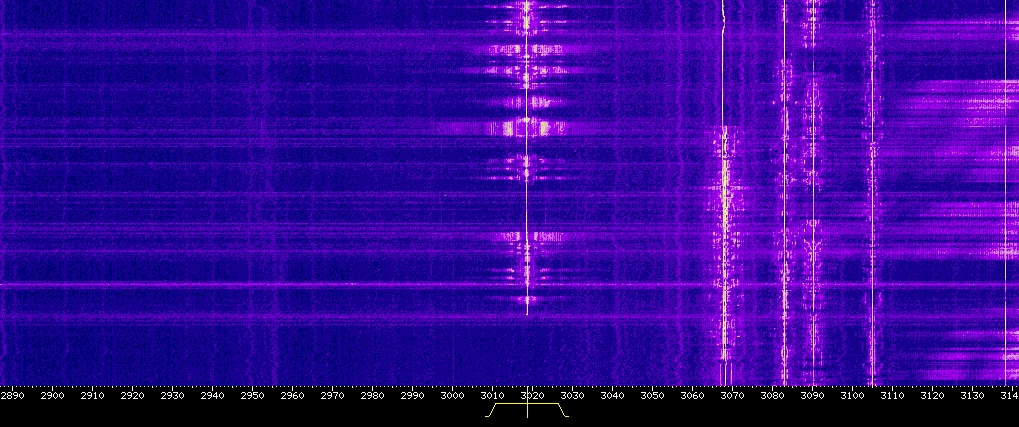

Приведу ниже примеры своего сигнала на СДРе Тамбовсеом,от меня 400 км,при этом не зимнем не очень то прохождении,выбрано конечно не самое плохое прохождение как днем например когда видно только тончайшую полоску,максимум пока +40 дБ:

Это с ужасной антенной "Веревкой" 48 метров алюминий 16мм2:

Так же наблюдаю свой сигнал на Финском СДРе за 1900км.

Добавлено after 2 minutes 53 seconds:

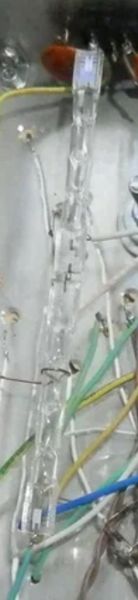

Плавный пуск осуществлен из двух галогенок 700 и 400 ватт соединенных последовательно для нужного сопротивления,оно оптимально 20 Ом +- пара ом:


Добавлено after 11 minutes 8 seconds:
Коммутация осуществляется одним двойным тумблером на три положения.
Верхнее положение включает один ЗГ подавая на него питание,среднее положение,прием(приеменик вкл-выкл отельно кнопкой на сетевом фильтре,типа педалью,пока так удобнее)
Нижнее положение запускает ЗГ и замыкает катод предоконечного каскада на массу.
Этот катод посажен постоянно на массу через 5 кОм(подбирается так чтобы при работе ЗГ приемник не падал в обмороки) чтобы частота не отличалась при работе одного ЗГ и при передаче.

Добавлено after 4 minutes 51 second:

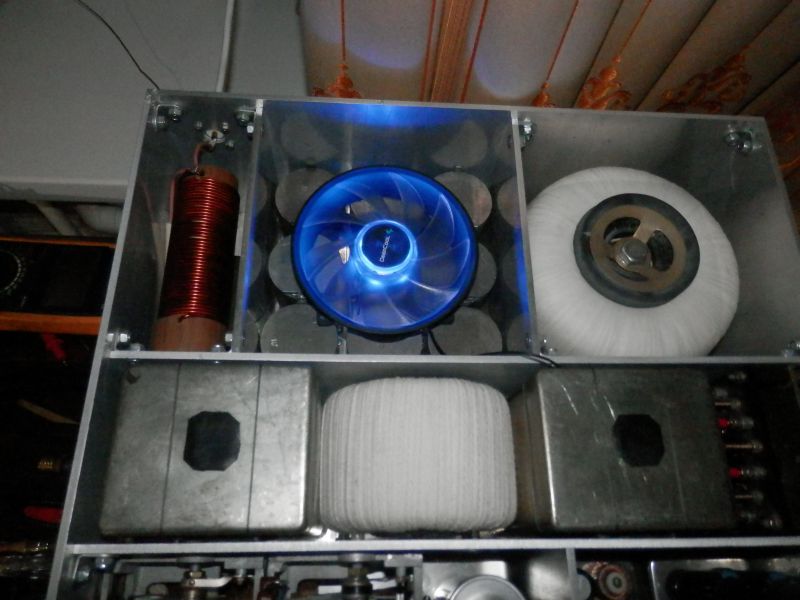

Охлаждение вых каскада зависит от выбора вентилятора,сейчас можно найти очень тихие и эффективные компьютерные вентиляторы,либо от 220 если не особо заботит шум или используется микрофон типа "восьмерка" боковое подавление сигнала у таких типов очень большое.


Добавлено after 1 minute 37 seconds:

Добавлено after 21 minute 32 seconds:

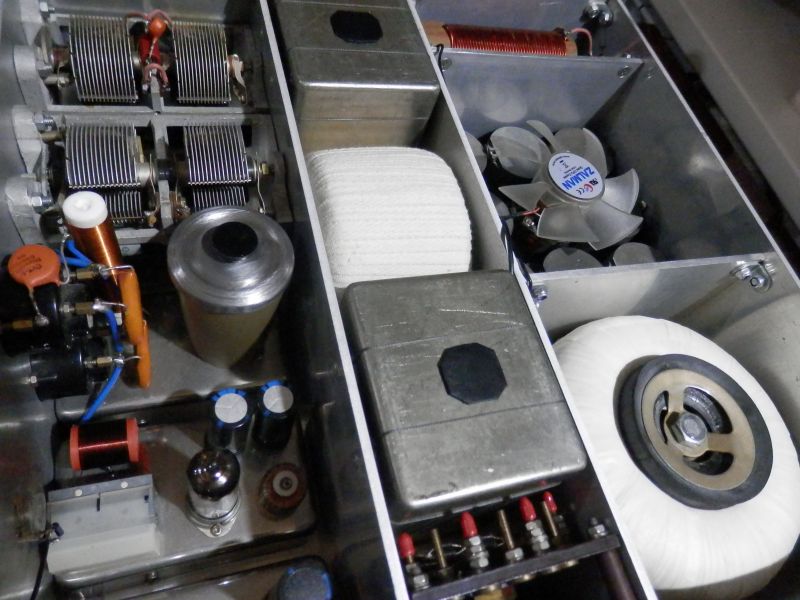

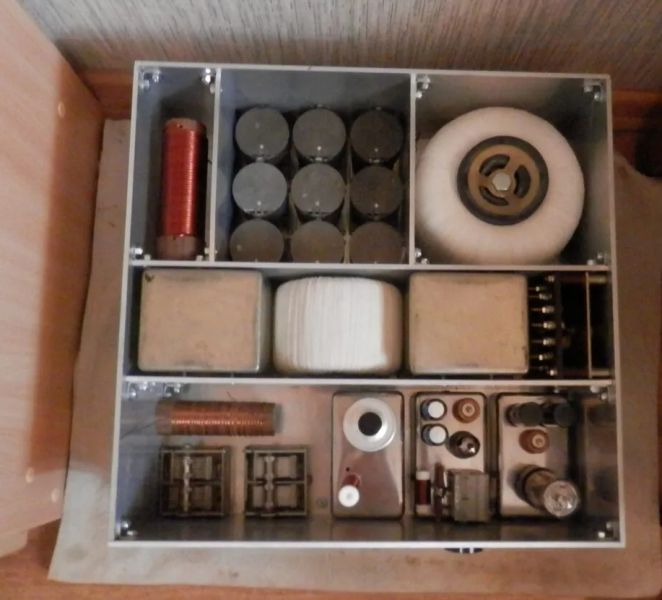

Под КПЕ вых каскада располагается П-контур предоконечного каскада:


Добавлено after 4 minutes:
КПЕ вых Г-контра конечно продернут,хватает одной секции для перекрытия диапазона от 3030 до 3180 кГц:

По каждой детали данные имеются.

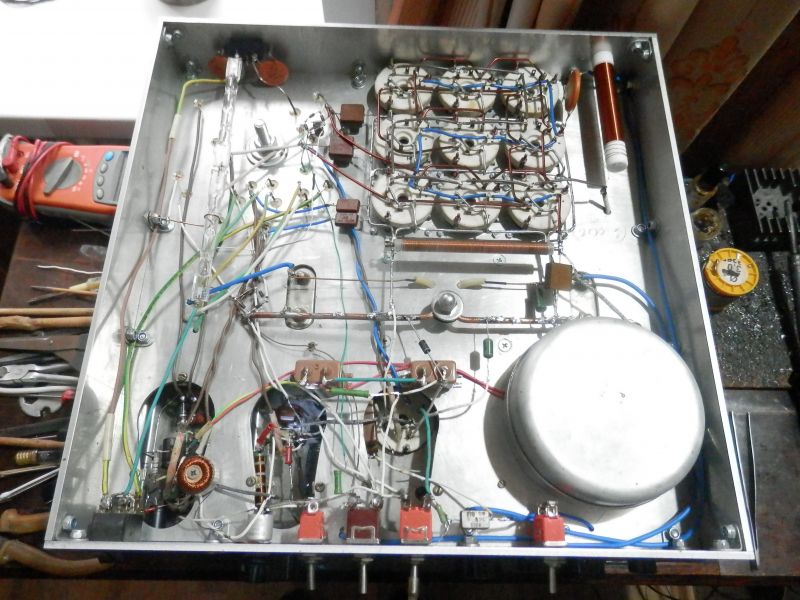

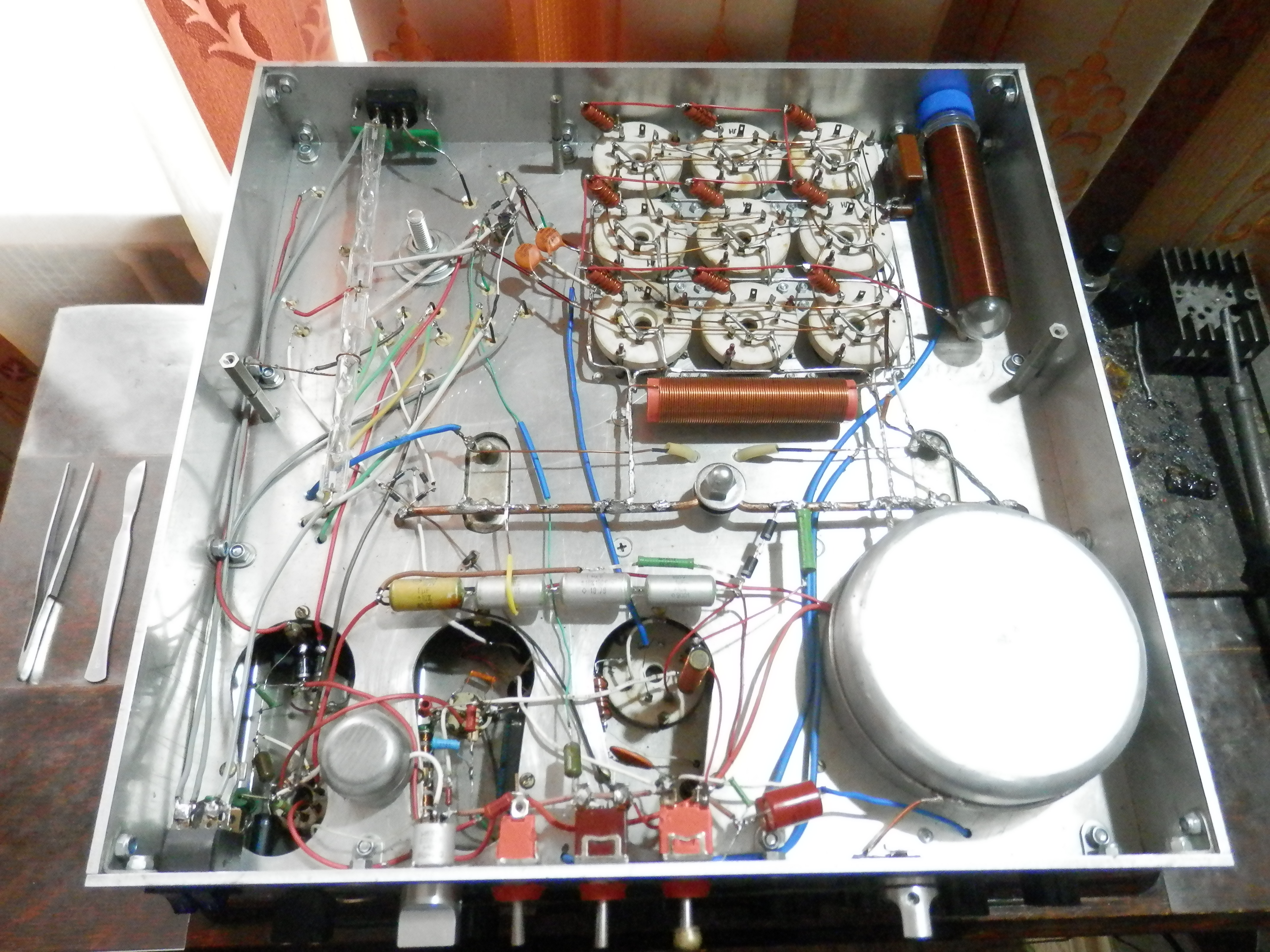

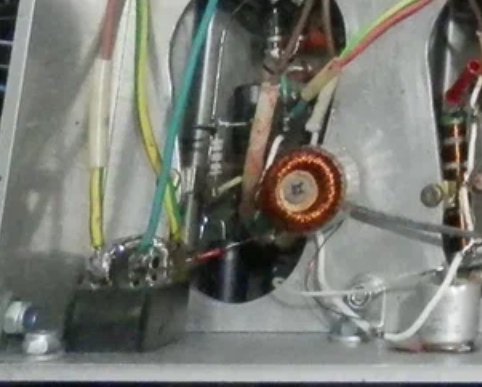

Красоту в подвале не наводил еще,исходил из наименьшей длины проводов:

Доработки:

Для форсированного режима сделал латр поднимающий напряжение до 275 В,сетевая обмотка в передатчике на это была рассчитана заранее:

Ток 10 (вместе с лампой в буфере) при полном экранном напряжении и при максимальном анодном 1400 В, 2,3 А

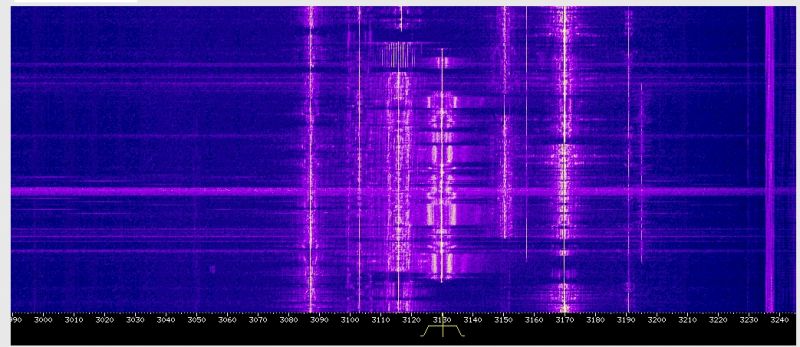

Сигнал на СДРе,крайний слева.

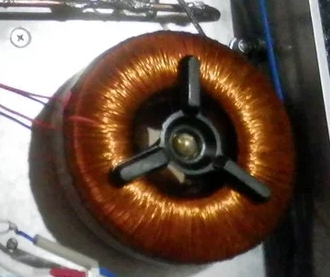

Модуляционный дроссель.

Обои с дисками огонь ! )

В продаже новые LED-драйверы XLC компании MEAN WELL с диммингом нового поколения

Компания MEAN WELL пополнила ассортимент своей широкой линейки светодиодных драйверов новым семейством XLC для внутреннего освещения. Главное отличие – поддержка широкого спектра проводных и беспроводных технологий диммирования. Новинки представлены в MEANWELL.market моделями с мощностями 25 Вт, 40 Вт и 60 Вт. В линейке есть модели, работающие как в режиме стабилизации тока (СС), так и в режиме стабилизации напряжения (CV) значением 12, 24 и 48 В.

Подробнее>>

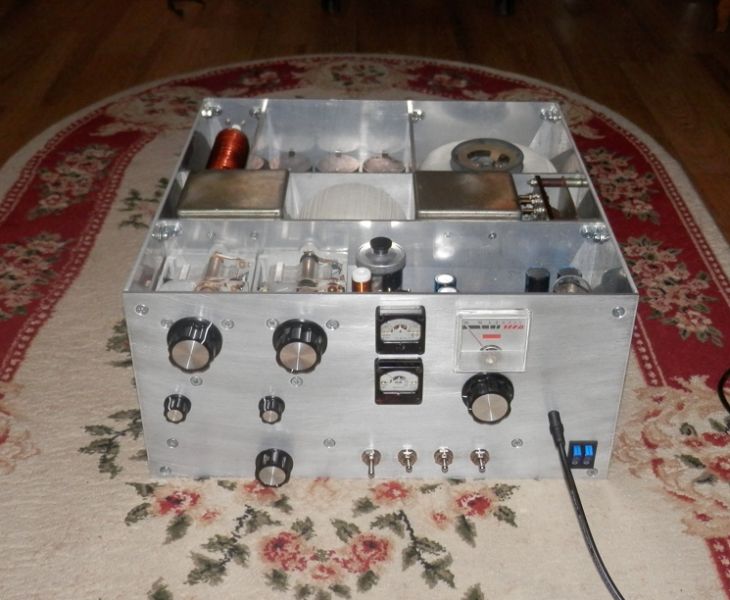

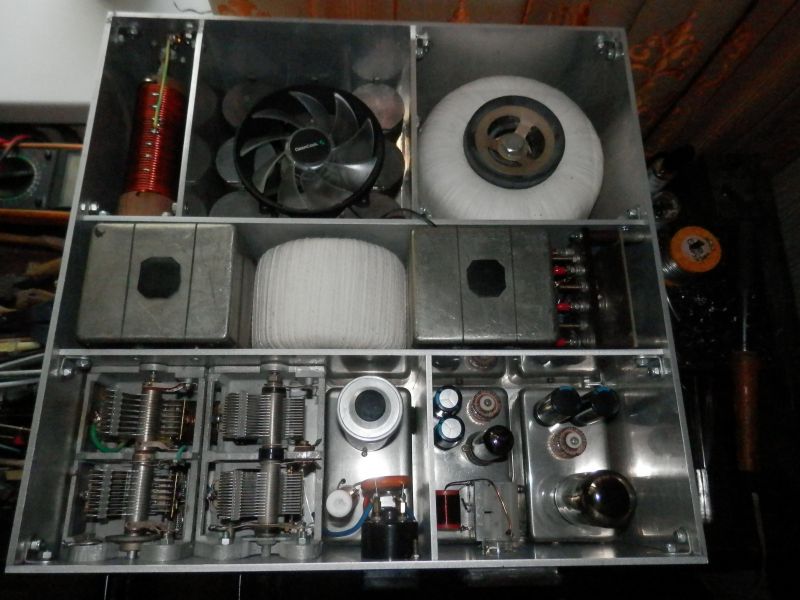

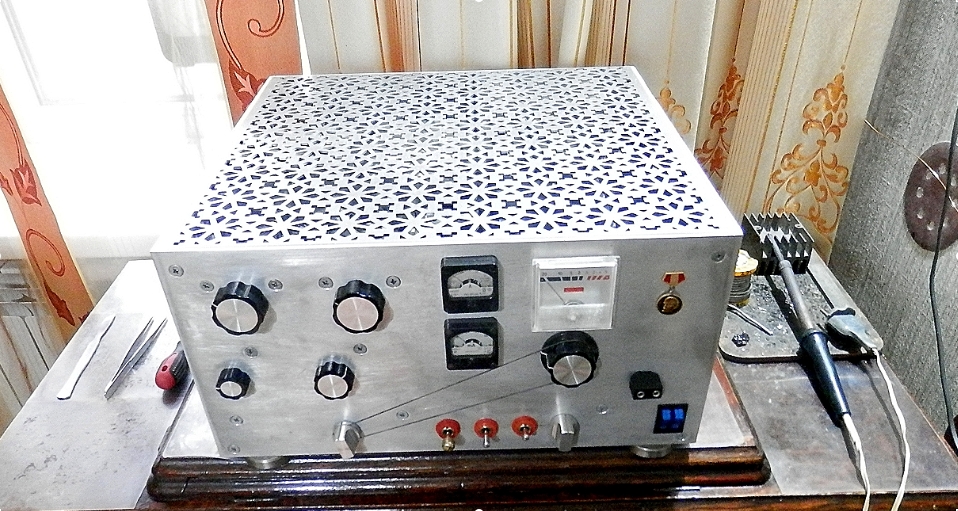

Как будто готово все:

Добавлено after 1 hour 38 minutes 49 seconds:

Антенна поднята на 30 метров:

ЗдОрово!! Красиво сделано, тщательно и аккуратно. А вентиляционный "узор" в верхней крышке - это как сделано?

Спасибо!
Это лазерная резка по черняге,потом спреем "Серебро" покрасил.Держится верхняя крышка на неодимовых небольших,круглых магнитах по углам,к крышке магниты приклеяны суперклеем.
Резку заказывал тут : https://www.avito.ru/bolshoe_kozino/pre ... 4041743896

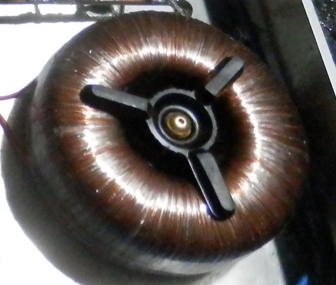

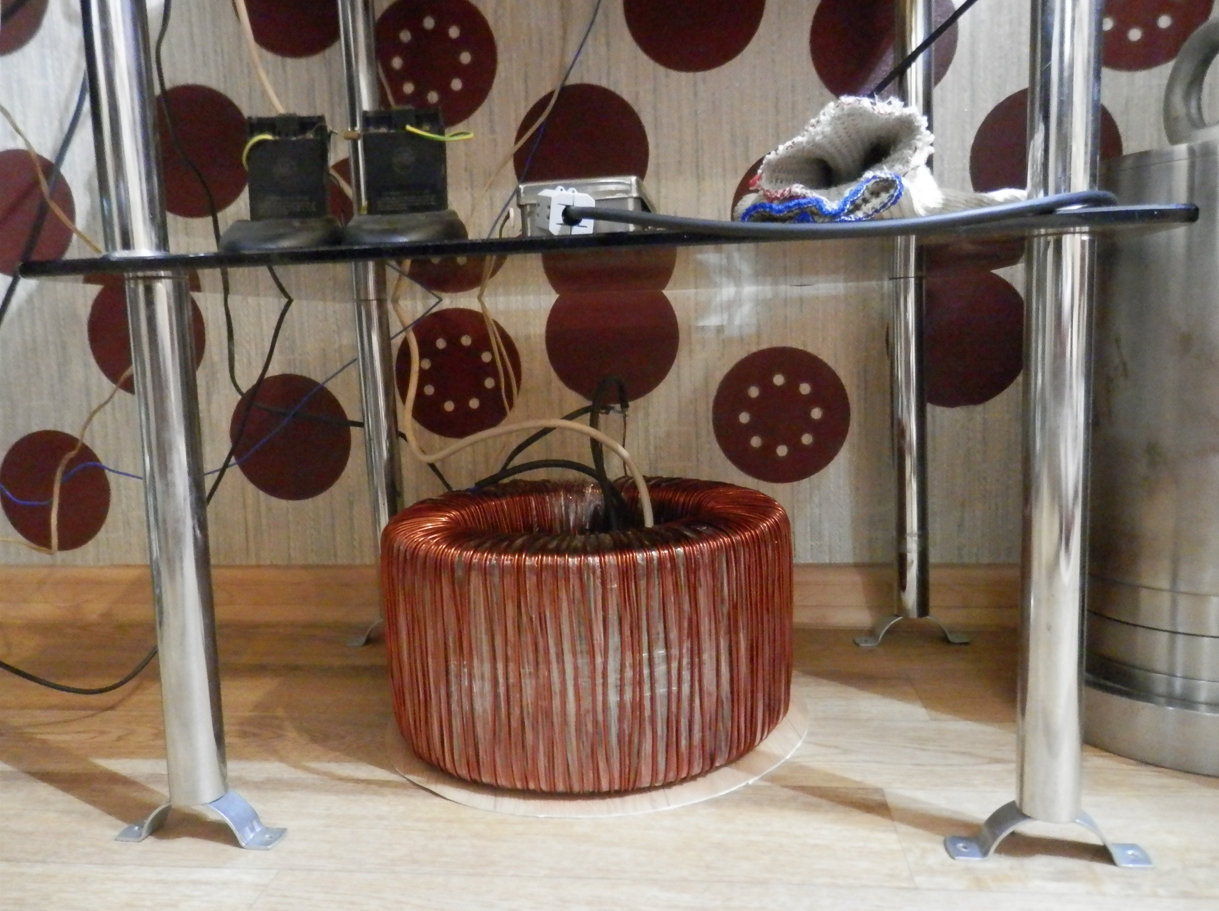

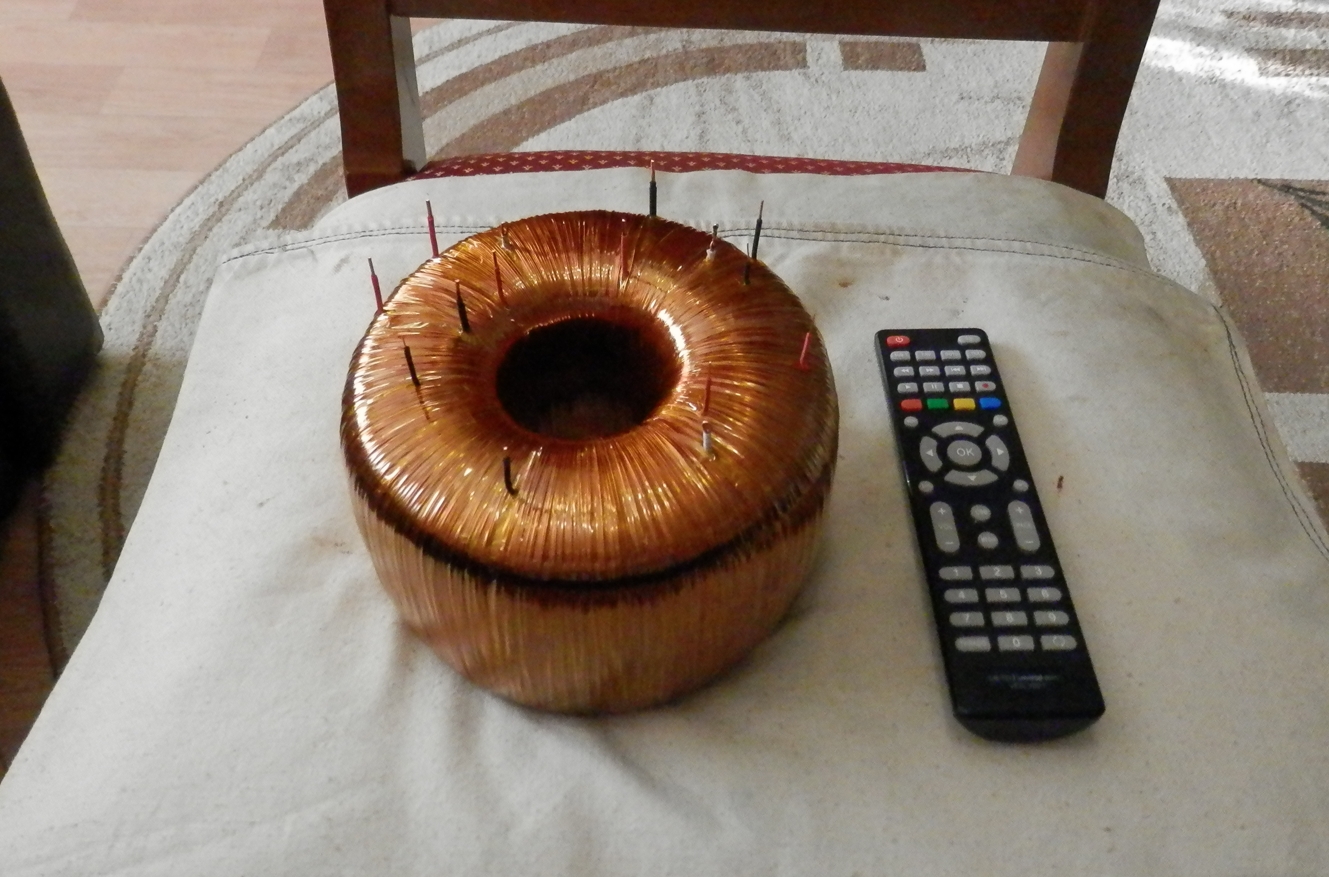

Силовой трансформатор.
Ток холостого хода с перегревом относительно окружающей температуры 10 градусов,- 150 мА.
У тороидального тр-ра мощностью 5 кВт,ток холостого хода не более 200 мА.



Вес 8 кг. Анодное на ГУ-50 обмотка проволокой 0.9 мм в диаметре по меди.Отводы на 800-1000-1200-1400В постоянки,с учетом просадки.
На ЗГ и модулятор,проволка 0,5 мм диаметром.
Сопротвление первичной обмотки 1 Ом. ( Ш транс от микроволновки в 1 кВт,сетевая 1 мм в диаметре,имеет сопротивление 2,8-3 Ом)

Немного о работе передатчика.Записи с СДР: https://disk.yandex.ru/d/hynXn0Xyz-vunw

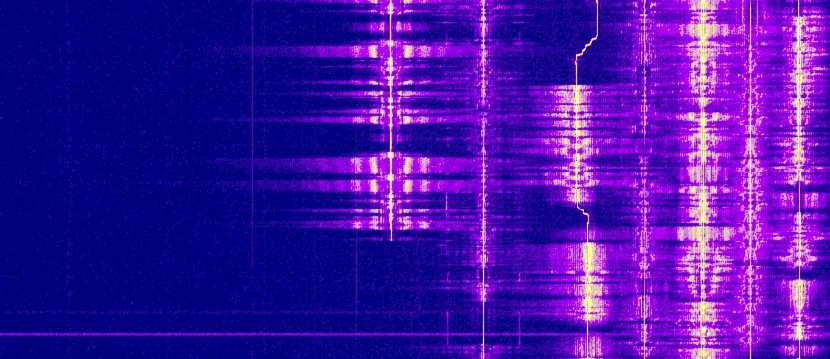

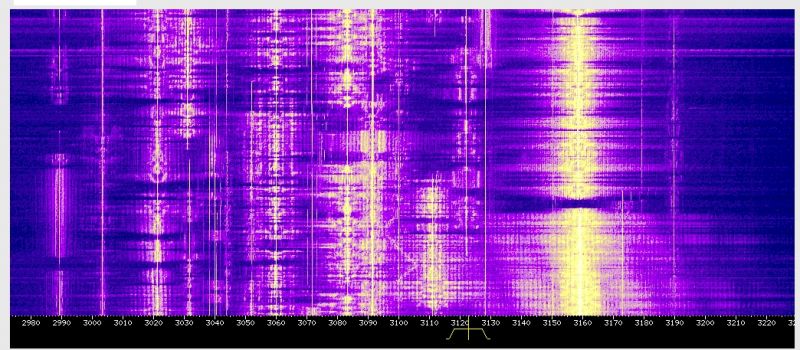

Скрины водопадов СДР:

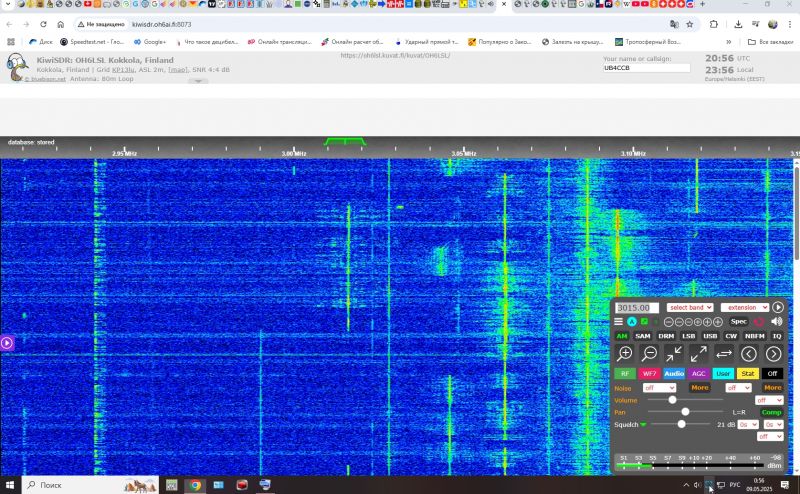

Финляндия 1800 км:

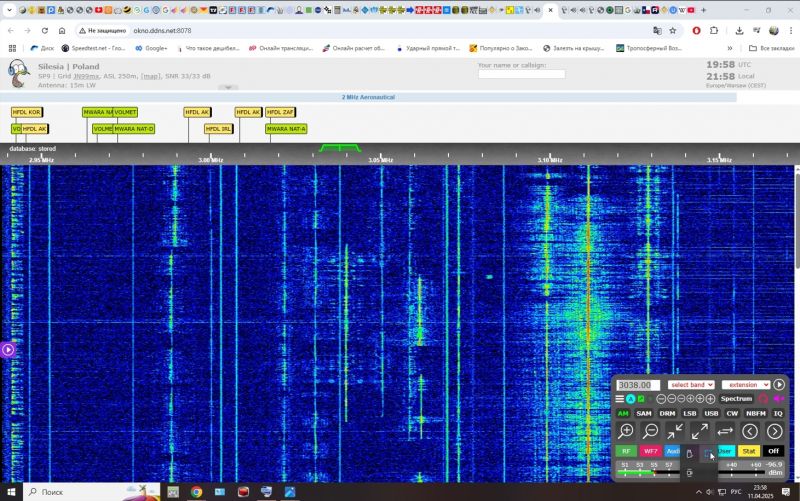

Польша 2000 км:

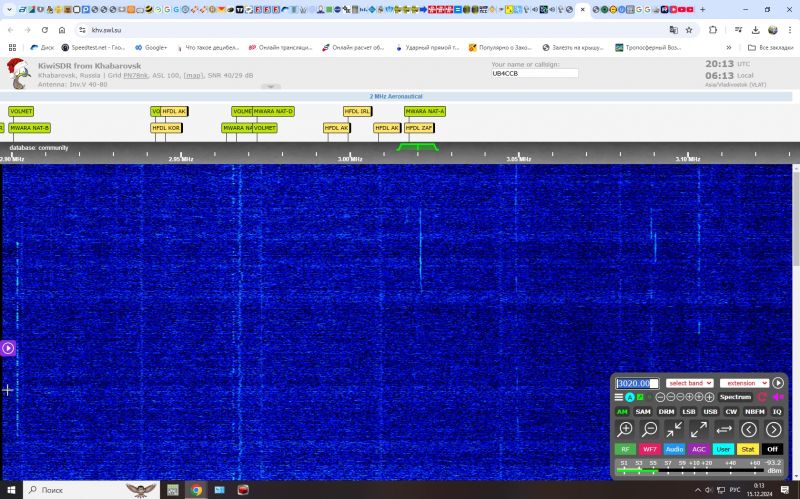

Хабаровск.Зима 5800 км:

Ирландия,левый короткий сигнал 3700 км:

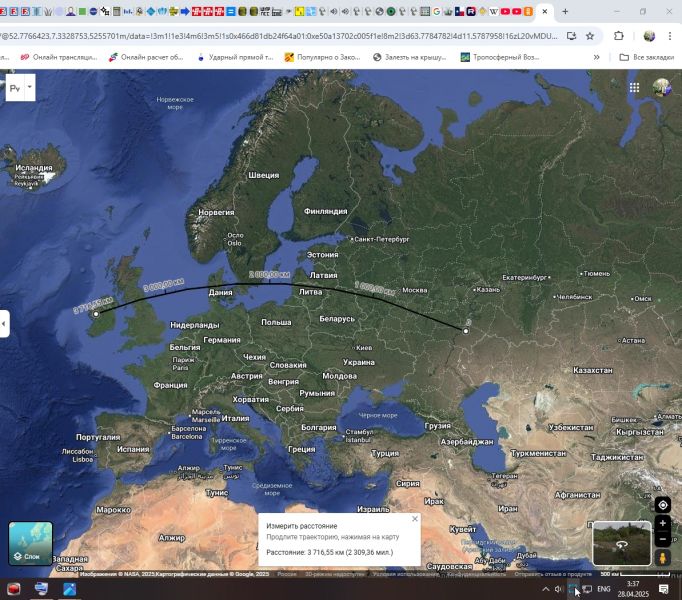

Карта:

Полную мощность не использовал.Анодное 1200 В.

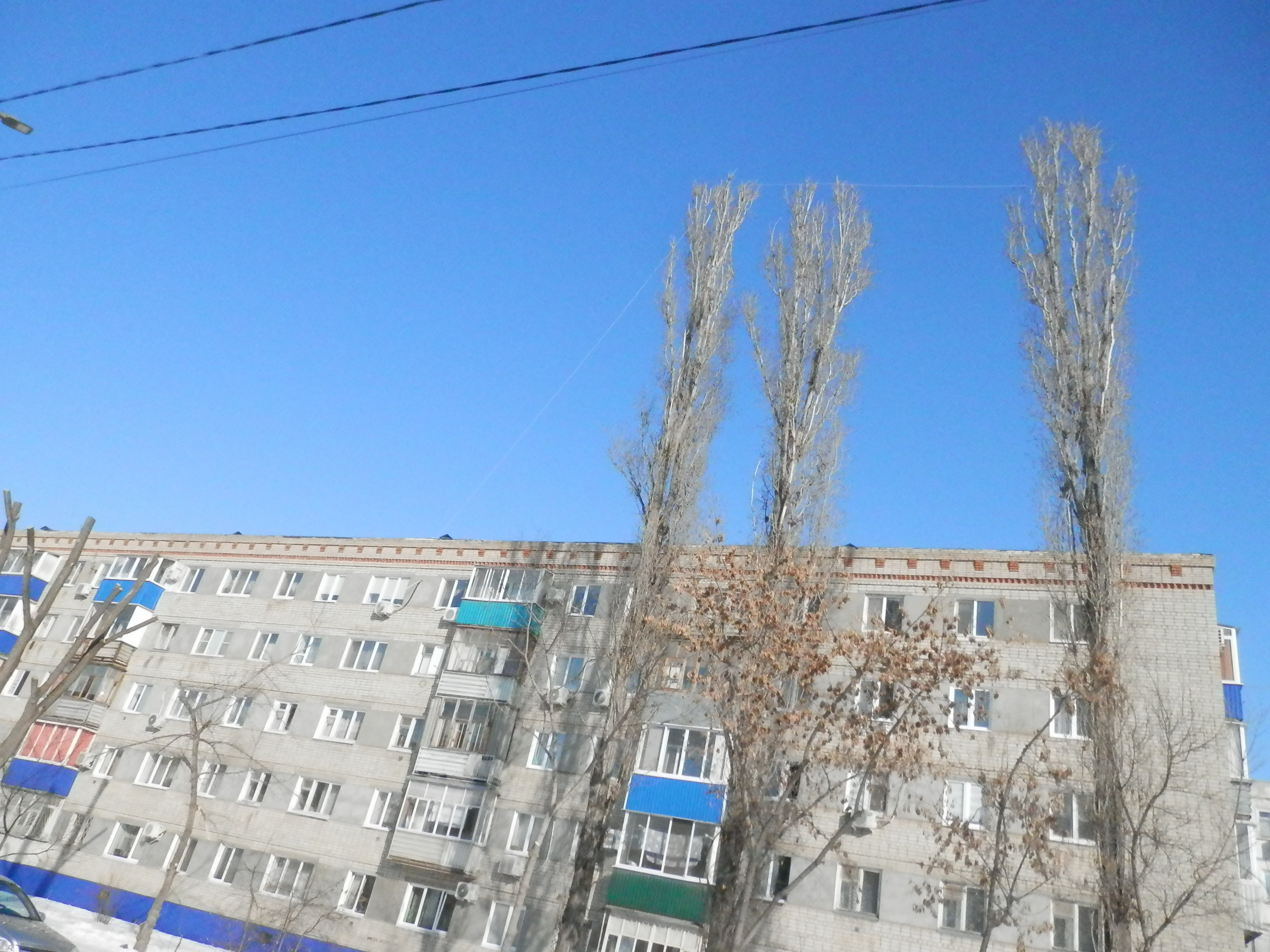

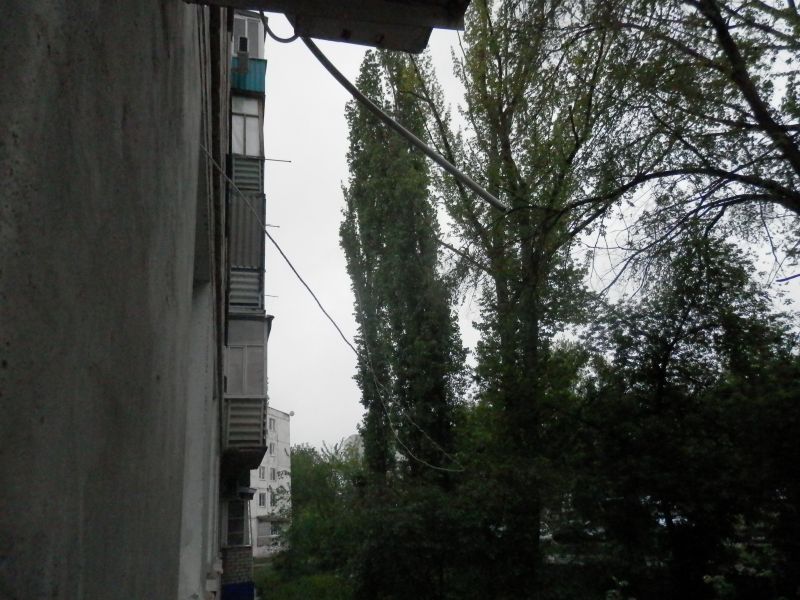

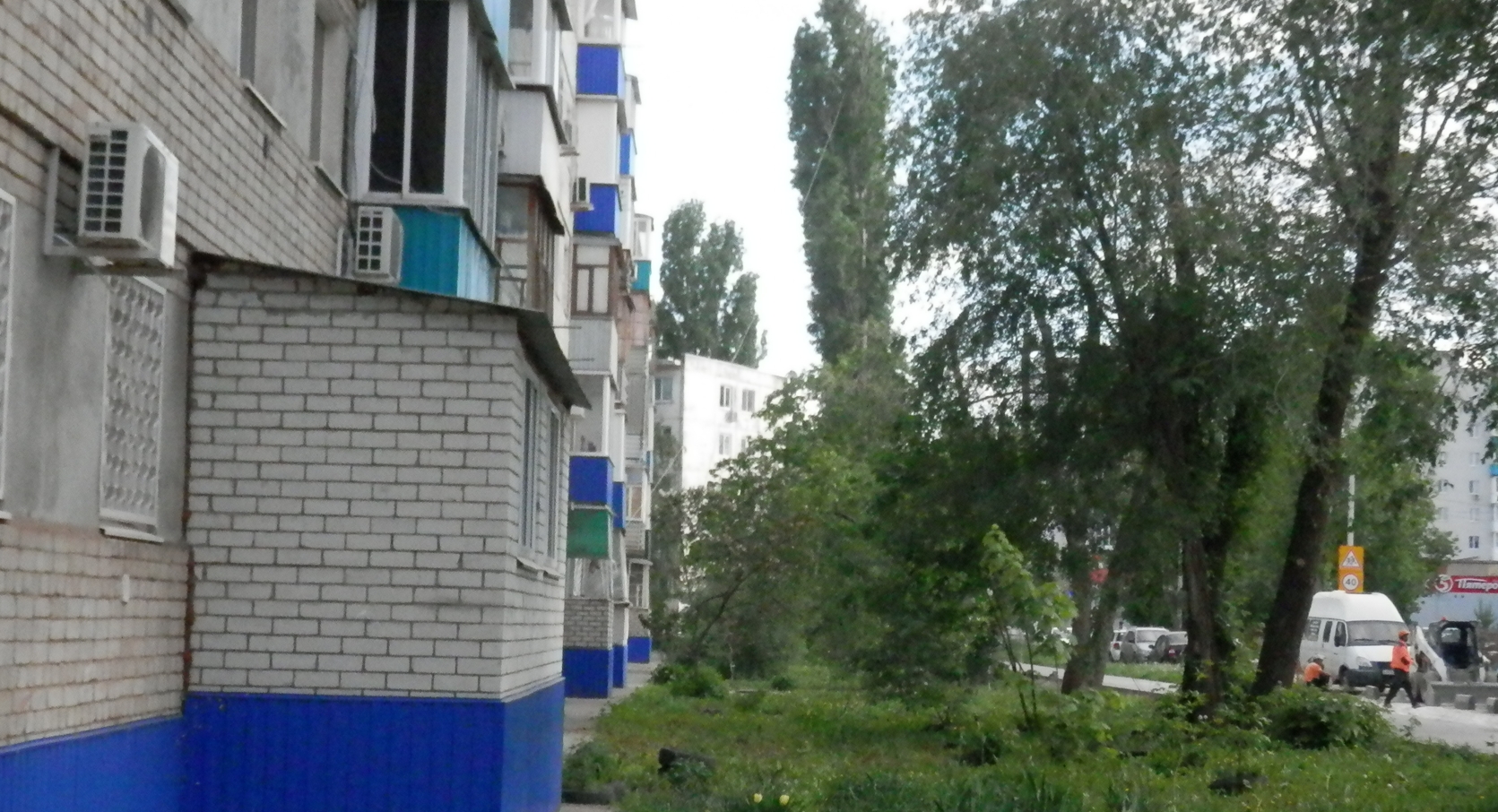

Вид антенны со стороны плоскости дома,хорошего конечно нельзя ожидать от этой антенны,но даже с такой результаты не плохие.
На фоне высокого топля,ее можно увидеть и отследить расположение:

Кто подскажет?
На панораме сигнала:

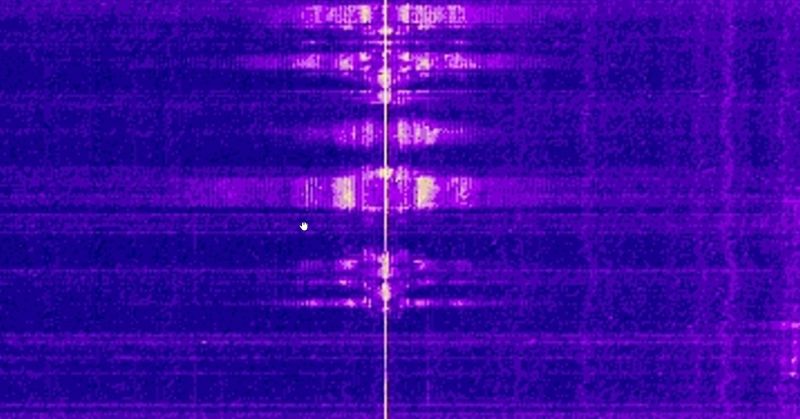

Если увеличить:



Видно,что модуляция состоит сплошь из столбиков,это дискретность самого СДРа,или что-то другое?
На других сигналах такого не видел.

Доработки:

Особенности:
1) Без удвоения частоты.
2) Без катодного повторителя.
3) УНЧ на одной лампе.
4) Без реле.
5) Звуковой дроссель (тор) без немагнитного зазора.Это возможно за счет более мощного железа.
6) без стабилизированных напряжений.
7) Управление одним тумблером, 6 контактов на три положения.
