Вот дошли руки до ИН-16 :)


Последний раз редактировалось SLvik Вс ноя 07, 2010 19:11:06, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн мар 30, 2009 06:47:46
Вымогатель припоя
Аватар пользователя

Зарегистрирован: Ср авг 27, 2008 10:13:19
Сообщений: 524
Откуда: Украина, Харьков
Рейтинг сообщения: 0
Может не совсем в тему тк не ГРИ,а ИВЛ... но я нашел на радиорынке целый ящик индикаторов ИВЛ2-7.у каждого своя ячейка в ящике и завернуты в туалетную бумагу 0_о Продают по 5грн\штука :))
Вот одну купил попробовать :)
Сделаю часы.Даже платы уже протравил и прошивку написал :)


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт мар 31, 2009 03:49:34
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15
Сообщений: 2105
Откуда: Старые Васюки
Рейтинг сообщения: 0
1995kenny писал(а):
у каждого своя ячейка в ящике и завернуты в туалетную бумагу

Это их родная заводская упаковка, всё нормально :))


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср апр 01, 2009 00:59:36
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Вот достался десяток ИВ20.
Поскольку я недолюбливаю накальные индикаторы собрал
самую дешёвую конструкцию на 84м пике и пару микросхем логики без RTC.
Чтобы посмотреть как это будет выглядеть.
Вот какие часики получились. :)
Сверху вниз - часы > Минуты > секунды.

Впечатление не фонтан.
Одних диодов только сколько пошло... :shock:
Единственно что прикололо это плавное изменение цифр - пока остынет одна и загорится другая спираль проходит много времени.
Частота дин. индикации на минимуме.

Цифра нарисована несимметрично.
В общем часики получились на любителя.

У меня ещё валяются ИВ9, но они мелкие
и чтото собирать на них пока не планирую. :)))

А вот интересно есть ли буржуйские аналоги накальных индикаторов
или это чисто наше изобретение. :)


Последний раз редактировалось SLvik Пн авг 08, 2011 10:14:29, всего редактировалось 4 раз(а).

Вернуться наверх

Регуляторы ViperPlus - решения для источников питания на любой вкус

Решения ViperPlus от STMicroelectronics для построения сетевых источников питания мощностью до 20 Вт любой топологии и конфигурации. Разнообразный выбор микросхем, 50 отладочных наборов и онлайн-симулятор E-Design Suite.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср апр 01, 2009 01:11:18
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Да, ещё по паспорту напряжение одной нити 3,6в. В реале 9в по дин. индикации.
И часы потребляют 250Ma, что в 3,5 раза больше
чем потребляют любые мои часы на газоразрядных индикаторах.
Не могу даже представить сколько бы они потребляли в статике
при максимальном количестве сегментов.
Наверное 1 ампер не меньше. :)))


Вернуться наверх

Время – деньги и наноамперы: применение часов реального времени Maxim Integrated

Зачем использовать внешнюю микросхему часов реального времени (RTC), а не внутренние RTC микроконтроллера? Хотя бы потому, что у RTC MAX31342 производства Maxim Integrated типовое потребление составляет 150 нА при 3 В и температуре 25°С, а у встроенных RTC одного из самых малопотребляющих микроконтроллеров при тех же условиях – примерно 370 нА.

Читать статью>>
Не в сети
 Заголовок сообщения: Граждане подскажите?
СообщениеДобавлено: Ср апр 01, 2009 20:20:38
Встал на лапы

Зарегистрирован: Пн ноя 17, 2008 16:53:29
Сообщений: 139
Откуда: Московская область, г.Лыткарино
Рейтинг сообщения: 0
Пожскажите пожалуста совсем замудохался)))
Собрал по стандартной схеме часы 176 ИЕ12+13+ИД2
и полная фигня цыфирки светяться нормально-но в полнакала подсвечиваються есче и соседние индикатор Светодиодный-что такое может быть? :shock:


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Граждане подскажите?
СообщениеДобавлено: Чт апр 02, 2009 09:43:02
Встал на лапы

Зарегистрирован: Пн ноя 17, 2008 16:53:29
Сообщений: 139
Откуда: Московская область, г.Лыткарино
Рейтинг сообщения: 0
etimsk писал(а):
Пожскажите пожалуста совсем замудохался)))
Собрал по стандартной схеме часы 176 ИЕ12+13+ИД2
и полная фигня цыфирки светяться нормально-но в полнакала подсвечиваються есче и соседние индикатор Светодиодный-что такое может быть? :shock:

Все вопрос отпал из 5 микросхем К176ИЕ13- 4 оказалось бракованными


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Граждане подскажите?
СообщениеДобавлено: Чт апр 02, 2009 11:16:35
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
etimsk писал(а):
Пожскажите пожалуста совсем замудохался)))
Собрал по стандартной схеме часы 176 ИЕ12+13+ИД2
и полная фигня цыфирки светяться нормально-но в полнакала подсвечиваються есче и соседние индикатор Светодиодный-что такое может быть? :shock:

Повеселили Вы вопросом своми (с точки зрения грамматики), пару запятых сделали бы вопрос понятней :) "соседние индикатор Светодиодный" :)))


Вернуться наверх


Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт апр 02, 2009 11:19:06
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
SLvik писал(а):
Да, ещё по паспорту напряжение одной нити 3,6в. В реале 9в по дин. индикации.
И часы потребляют 250Ma, что в 3,5 раза больше
чем потребляют любые мои часы на газоразрядных индикаторах.
Не могу даже представить сколько бы они потребляли в статике
при максимальном количестве сегментов.
Наверное 1 ампер не меньше. :)))


Рискуете спалить индикаторы, а что если динамическая индикация выйдет из строя (из-за ИМС, например) и остановится? 9В повалит на индикаторы, дальше сами знаете что будет :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт апр 02, 2009 19:14:11
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Риск есть, но при 5 вольтах практически ничего не видно.
Нить слабо нагревается до красна.
Надеюсь ничо ни случится.
Анодный драйвер я использовал по 0,5А на канал.
Сейчас он чуть тёплый.


Вернуться наверх

Не в сети
 Заголовок сообщения: Вопрос!
СообщениеДобавлено: Чт апр 02, 2009 20:59:11
Встал на лапы

Зарегистрирован: Пн ноя 17, 2008 16:53:29
Сообщений: 139
Откуда: Московская область, г.Лыткарино
Рейтинг сообщения: 0
Граждане? а можно вместо К155ИД1 использовать К176ИД1+ высоковольтные ключи на транзисторах?
Кто пробовал?


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт апр 02, 2009 21:27:16
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Смысл. :shock:
Если там и так высоковольтные ключи ограниченные стабилитронами.

А вообще можно. :wink:


Вернуться наверх

Не в сети
 Заголовок сообщения: По моему просто просче сделать
СообщениеДобавлено: Пт апр 03, 2009 08:36:07
Встал на лапы

Зарегистрирован: Пн ноя 17, 2008 16:53:29
Сообщений: 139
Откуда: Московская область, г.Лыткарино
Рейтинг сообщения: 0
По моему просто просче сделать
Если поставить 176ИД1
то ненужна микросхема уровня ПУ4 + ненужно питание +5вольт
а в качестве транзисторов высоковольтных применить сборку


Вернуться наверх

Не в сети
 Заголовок сообщения: Гы вот запутался
СообщениеДобавлено: Пт апр 03, 2009 18:53:48
Встал на лапы

Зарегистрирован: Пн ноя 17, 2008 16:53:29
Сообщений: 139
Откуда: Московская область, г.Лыткарино
Рейтинг сообщения: 0
Гы вот запутался !
Сделал схему в качестве дешифратора использовал К176ИД1
транзисторы применил p-n-p в качестве высоковольтных и такая ситуация -светятся все цифры а которая должна загораться не светиться :shock: чета непойму и как теперь сделать наоборот? может кто нибудь подскажет а?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Гы вот запутался
СообщениеДобавлено: Пт апр 03, 2009 19:23:37
Друг Кота

Карма: 17
Рейтинг сообщений: 167
Зарегистрирован: Пт авг 25, 2006 09:26:19
Сообщений: 5277
Откуда: Москва
Рейтинг сообщения: 0
etimsk писал(а):
Сделал схему в качестве дешифратора использовал К176ИД1
транзисторы применил p-n-p в качестве высоковольтных и такая ситуация -светятся все цифры а которая должна загораться не светиться :shock: чета непойму и как теперь сделать наоборот?


Используй n-p-n транзисторы в качестве высоковольтных и будет тебе счастье.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Гы вот запутался
СообщениеДобавлено: Пт апр 03, 2009 19:37:03
Встал на лапы

Зарегистрирован: Пн ноя 17, 2008 16:53:29
Сообщений: 139
Откуда: Московская область, г.Лыткарино
Рейтинг сообщения: 0
Rokl писал(а):
etimsk писал(а):
Сделал схему в качестве дешифратора использовал К176ИД1
транзисторы применил p-n-p в качестве высоковольтных и такая ситуация -светятся все цифры а которая должна загораться не светиться :shock: чета непойму и как теперь сделать наоборот?


Используй n-p-n транзисторы в качестве высоковольтных и будет тебе счастье.

Ай спасибо!!!!!
Дествительно заработало)))
Яж ведь начинающий и много чего пока незнаю))) :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт апр 03, 2009 22:01:31
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Я сначала тоже n-p-n + n-p-n использовал.
Теперь только n-p-n + p-n-p по анодам - Потребление упало в 3 раза.
Переделал половину всех своих часов.

Транзисторы MPSA42 и MPSA92.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт апр 03, 2009 23:25:17
Грызет канифоль
Аватар пользователя

Карма: 3
Рейтинг сообщений: 1
Зарегистрирован: Пт дек 05, 2008 01:34:29
Сообщений: 298
Рейтинг сообщения: 0
Я сразу на них начинал делать :) потребление тока при 12в на входе 140мА ,индикация динамическая . когда облагорожу схему ,обязательно выложу.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс апр 12, 2009 01:35:30
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Такого я ещё не видел. :shock:
http://www.electronixandmore.com/nixieclocks/4.html


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн апр 13, 2009 08:10:20
Модератор
Аватар пользователя

Карма: 44
Рейтинг сообщений: 229
Зарегистрирован: Чт окт 27, 2005 18:50:07
Сообщений: 11185
Откуда: из мест не столь отдалённых
Рейтинг сообщения: 0
Медали: 2
Получил миской по аватаре (1) Мявтор 3-й степени (1)

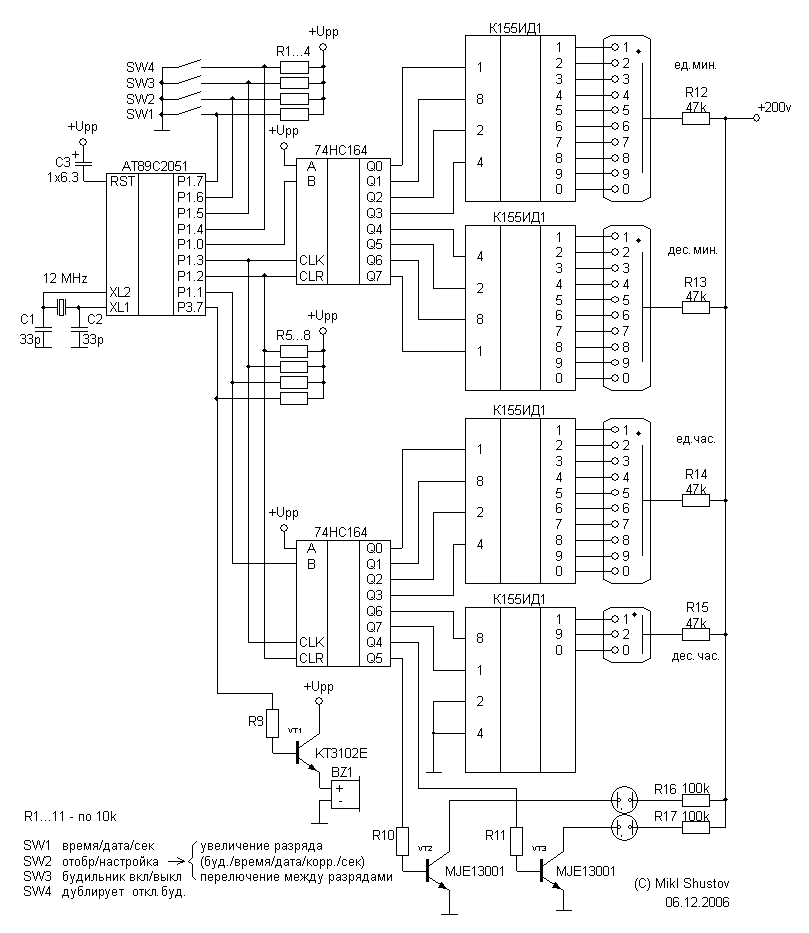

по просьбе нашего гостя вношу изменеения в схемы под линком http://radiokot.ru/forum/viewtopic.php?p=27729#27729
По техническим причинам не получилось исправить оригиналы на указанном месте.


Вложения:
Комментарий к файлу: исправленный рисунок
Time.GIF [23.7 KiB]
Скачиваний: 2399
Комментарий к файлу: исправленная схема
All.ZIP [190.46 KiB]
Скачиваний: 1048
Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 45841 ]     ... , , , 39, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 12


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
