Проверить просто.
200v + резистор 56к на любой анод (ИН36 - первый и последний вывод)(ИН34 - 6я нога, если смотреть на фэйс ножками вниз.)
И позамыкать подкатоды на "-" при этом должны загораться чёрточки в произвольном месте.
ИН36 подкатоды 2,3,4й и 7,8,9й выводы.
ИН34 подкатоды 1,2,3,4,5й выводы.

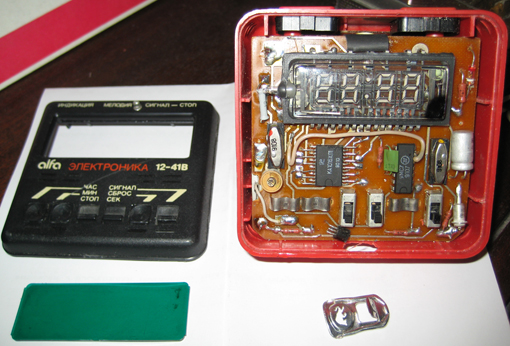

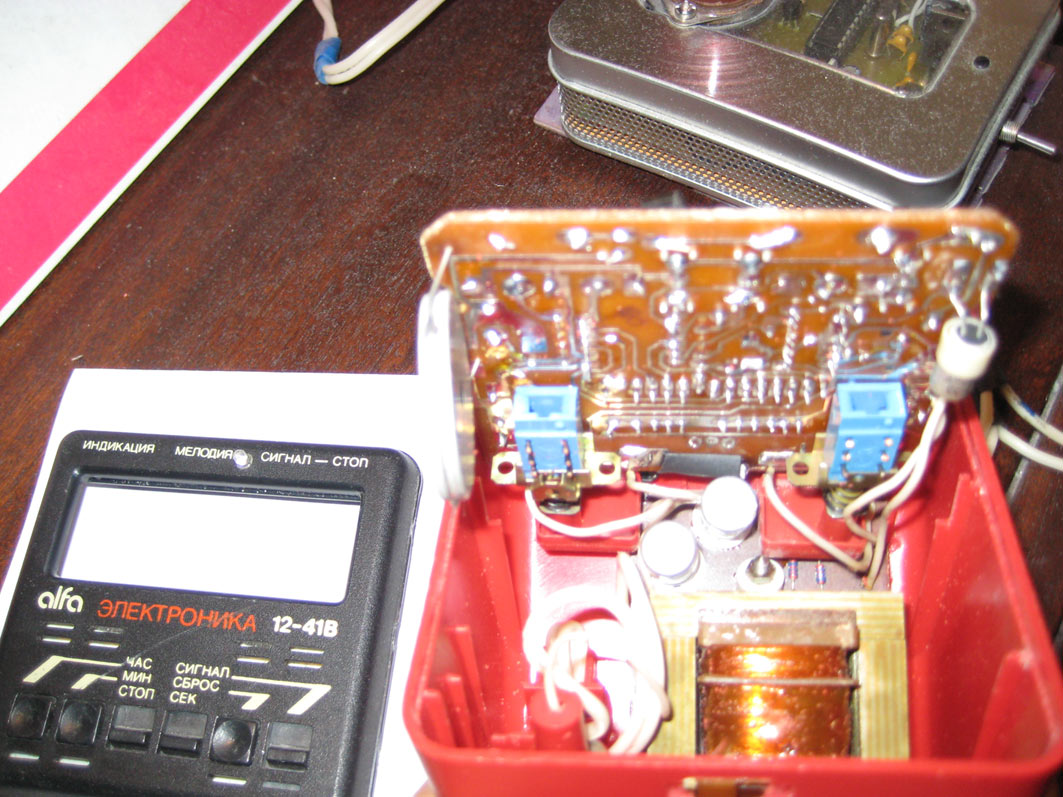

Вот как и обещал фотки по моддингу и ремонту этих часиков

часы собраны на индикаторе ИВЛ2-7/5

при появлении в руках язычка с просечкой быка от банки red bull

идея сделать на него проекцию родилась мгновенно

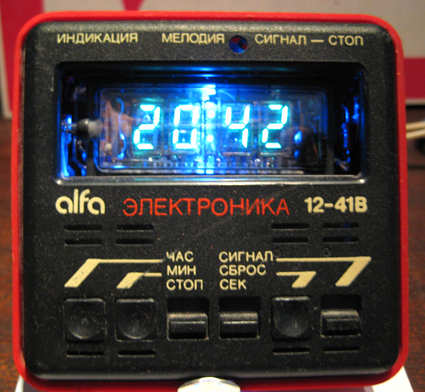

вид ночью .фоткать светящиеся обьекты ето млин засада не всегда получаетси что надо а так вроде прикольненько

осталость поменять погано зеленый акрил на прозрачный и усе

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати

http://www.youtube.com/watch?v=1MLO0c7r ... re=related

Организация питания на основе надежных литиевых аккумуляторов EVE и микросхем азиатского производства

Качественное и безопасное устройство, работающее от аккумулятора, должно учитывать его физические и химические свойства, профили заряда и разряда, их изменение во времени и под влиянием различных условий, таких как температура и ток нагрузки. Мы расскажем о литий-ионных аккумуляторных батареях EVE и нескольких решениях от различных китайских компаний, рекомендуемых для разработок приложений с использованием этих АКБ. Представленные в статье китайские аналоги помогут заменить продукцию западных брендов с оптимизацией цены без потери качества.

Подробнее>>

DYK
А я такие часики совсем недавно на запчасти распатронил... больно хренового качества были у них органы управления.

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>

У меня были подобные лет 10 назад, но на них быстро сдохла лампа.
Менять я её не стал т.к. циферки уж больно маленькие.
Пошёл купил Элекронику с большими цифрами.
А где щас они, даже не знаю.

Мне такие тоже не нравятся , в митино такие часто встречаются , слишком много кнопок и мелкий индикатор.

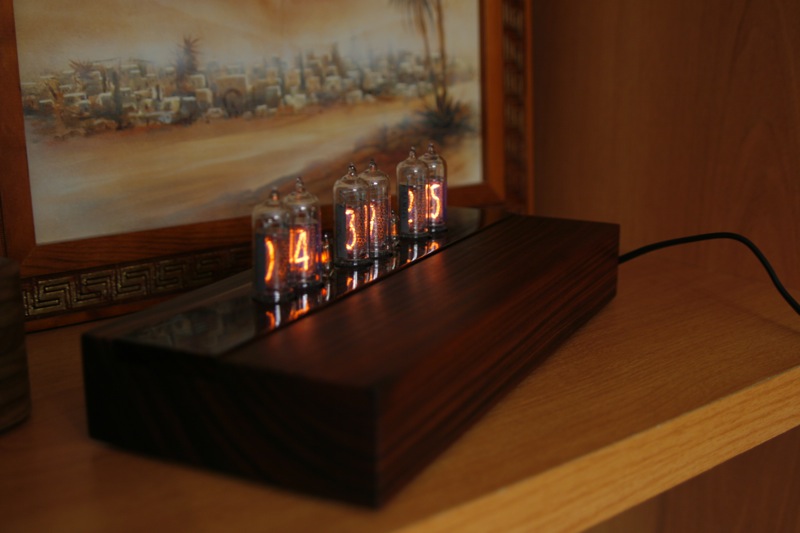

На досуге соорудил вот такой рояль Лампочки ИН-14 из панели частотомера , Деревяха тяжеленный палисандр, красивый ! Попробую выложить фото
Секунды сменяются плавно поэтому иногда видно сразу две цифры. Схема и плата традиционные для моих часов ,единственное отличие встроенный блок питания , покупал готовый на базаре 12в 1а. Никак не отважусь выложить схему ,боюсь закидают тухлыми помидорами за непрофессионализм в схемотехнике.

Да, корпуса шикарные, а вот если бы Вы описали методику обработки дерева... Я имею ввиду какая нужна подготовка к вскрытию лаком, сколько сушить, сколько слоев лака, тип лака и т.д.

SLvik , часы достались мне за смешные деньги,сломаные ,но общ .состояние и точность хода тьфу-тьфу отлично для коллекции пойдеть


Товарищ Чебадонов , а на чем вы собирали часы из 18х инок ,на контроллере или на 155-тых корпусах ? я щаз на 18 тож собираю но все на 155 корпусах запарилси млин и бп чавото не тянет будем делать помощнее или запихаем готовый , но корпус будет интересен

Часы собраны на контроллере pic16f73 иначе не получается плавная смена цифр ,генератор секунд на ИЕ12 , драйверы ламп на ИД1 остальное транзисторы , высоковольтная часть на максе 1771 , потребляемый ток 145 милиампер . Так что ничего хитрого.
С деревяхами еще проще , ленточная шлифмашинка + куча шлифовальной бумаги + погрытие тунговым маслом творит чедеса !
Лаком покрывал не я , нет условий и компрессора. Лак полиэфирный глянцевый.
и естественно услуги фрезеровщика .

Ну вот и ИН-34-1










Точки, что справа от полос показывают пики сигнала и остаются гореть ещё 1 сек.

Мож ИВЛ заняться ???
Хотя я их недолюбливаю.

За что?:)
На шел сегодня два индикатора ИВ-28А:


От 12В светят, на накале 3.3 (многовато для них).

Вот , собрал часы на ИН14 . Схема и прошивка -- http://elbastl.sweb.cz/clock.htm Включил-- работают некорректно При включении показывают 30:43:26, потом значения разрядов минут и секунд меняются через 1-3 сек. случайным образом. Кроме того, цифры сильно мерцают, поэтому на фото 4 лампа не горит.
Прошивал через AVR Studio, скрин с фузами прилагаю.Контроллер--Tiny2313. К155ид1 менял-- не помогло. Прдскажите, плиз где может быть ошибка

Часы стали работать немного лучше. Использовал альтернативную прошивку http://cestmir.freeside.sk/projects/nixie-clock/ nixie_pechal_20080201. При программировании отключил фьюз CKDIV8 --исчезло мигание, лампы горят ровно. Также начался отсчет времени, но немного странный. При включении он начинается со значения 30:43:26, но не по порядку 26,27,28 , а хаотично меняется значение 6 разряда(напр. 16,19,21 и т.д.). После 10 переключений изменяется значение 5 разряда (десятки секунд). Через 60 таких "секунд" изменяется значение единиц минут, и т.д. Т.е. счет идет правильно, но цифры изменяются как попало. Кроме того, с помощью кнопок нельзя выставить время. Нажатие на 1-ю, 2 или 3 вызывает только гашение разряда единиц часов, десятков и единиц минут соотв. Значения не меняются. Где же теперь ошибка ?
P.S. Сорри за длинный пост

Скорее всего ошибка в самой прошивке.
Вполне возможно деньги вымогают - типа раз уж собрал плату, не выкидывать -же её потом.
Купят нормальную прошивку.

Может быть и так По адресу http://cestmir.freeside.sk/projects/nixie-clock/ есть еще 2 варианта прошивки. Попробую их использовать.
В самом крайнем случае напишу письмо автору...
P.S. А эту схему случайно никто не повторял ?

Попробовал еще 2 варианта прошивки. Результат все тот же Но я заметил одну закономерность. Изменяются разряды не так-то и беспорядочно.Ед. секунд: 3,2,7,4,1,9,8,0,5,6 3,2,7...и.т.д. Десятки секунд: 3,2,7,4,1,9.3,2....Ед. минут: 3,2,7,4,8,0,5,6,3,2....Аналогично и остальные разряды. Это навело меня на мысль, что ошибка в программе.Как оказалось, все варианты прошивки имеют вот такой кусочек кода:
ISR (TIMER1_COMPA_vect)
{
static const byte tabledigit[] = {3,2,7,4,1,9,8,0,5,6,0xF,0xF,0xF,0xF,0xF,0xF};
static byte position = 0;
Т.е. последовательность не случайна. По видимому, SLvik , вы правы, автор хочет денег, но на сайте об этом почему-то не упоминает. Попробую с ним связаться. Если кто будет повторят схему, имейте это ввиду.

ИМХО у вас перпутаны цифры на ид1 и на лампе. Сам на эти грабли наступал Бывало или время назад считает или показывает вместо 4-кии 8-ку
