Действительно интересная находка. Давно и пока безуспешно пытаюсь найти DM70 или 1Е4х. Информации по ней немного, вот что удалось найти:
"1Е4А-В - свеpхминиатюpный индикатоp с люминофоpом, нанесенным на анод. Светящийся символ в виде восклицательного знака вдоль анода. За счет того, что сетка pасположена косо по отношению к катоду, пpи pосте отpицательного напpяжения сетки гаснет спеpва нижняя часть восклицательного знака, где сетка ближе всего к катоду, а затем гpаница светящейся части движется ввеpх, светящаяся часть "палочки" восклицательного знака по меpе pоста отpицательного напpяжения на сетке уменьшается."


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 10:49:54
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
SergVi писал(а):
"1Е4А-В - свеpхминиатюpный индикатоp с люминофоpом, нанесенным на анод. Светящийся символ в виде восклицательного знака вдоль анода. За счет того, что сетка pасположена косо по отношению к катоду, пpи pосте отpицательного напpяжения сетки гаснет спеpва нижняя часть восклицательного знака, где сетка ближе всего к катоду, а затем гpаница светящейся части движется ввеpх, светящаяся часть "палочки" восклицательного знака по меpе pоста отpицательного напpяжения на сетке уменьшается."

Это всё про DM70.
1Е4А-В совсем не такой.
Там просто полоска,
Вот тут фотки.
http://radiokot.ru/forum/viewtopic.php?p=294477#294477


Последний раз редактировалось SLvik Чт янв 07, 2010 10:54:45, всего редактировалось 1 раз.

Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 10:52:14
Родился

Зарегистрирован: Чт янв 07, 2010 10:45:47
Сообщений: 7
Рейтинг сообщения: 0
Всех с праздником!
Тема оч интересная, посему присоединяюсь))
Лежат почти готовые часы на ИН-16 по схеме со статической индикацией и кварцем на 100кГц, кварц, кстати, стоит стеклянный :) дело встало за преобразователем и пара ИД1 не пашут((

После прочтения форума и изучения доков возникла идея "модульной архитектуры" (во сказал О_о)
В общем, есть блок счетчиков с индикаторами, а в него пихаются генераторы секунд на разных микрухах, бп, котовые тож могут быть разными. Щас дорисую плату - покажу примерно.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 10:55:24
Родился

Зарегистрирован: Чт янв 07, 2010 10:45:47
Сообщений: 7
Рейтинг сообщения: 0
О! Главное забыл!
Во-первых делать мне приятнее на логике, МК можно юзать для другого. А тут как бы ретро....
Хочу сделать в часах мигающие точки на ИВ-1. С микрухи - генератора идут короткие импульсы в 2Гц, то что надо. но как сделать чтоб имтульс - горит, импульс - погас? что-то на триггере не получается..


Вернуться наверх

Безмостовые ККМ для 99% КПД!

Схема коррекции коэффициента мощности (ККМ) на основе так называемого «тотемного столба» (Totem Pole) обладает минимально возможными потерями и потенциально может обеспечить самые жесткие требования к энергоэффективности источников питания. Компания Wolfspeed представляет референсную разработку – плату ККМ CRD-02AD065N на базе собственных карбид-кремниевых MOSFET и диодов с наилучшими в отрасли характеристиками.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 12:36:06
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 75
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2011
Откуда: СПб
Рейтинг сообщения: 0
SLvik писал(а):
Это всё про DM70.
1Е4А-В совсем не такой.
Там просто полоска,
Вот тут фотки.
http://radiokot.ru/forum/viewtopic.php?p=294477#294477

Спасибо, посмотрел. Смутила ваша фраза, насчет того, что длина полоски не меняется от напряжения на сетке. Тогда зачем они вообще нужны? Может, вы просто неправильно её включили?
Просто хотелось бы использовать такую лампу в УКВ тюнере на сверхминиатюрных лампах в качестве индикатора настройки.
И ещё вопрос (немного офф - извиняюсь): насчет 6Е2П - что-то есть только в некоторых справочниках и всё. Кто-нибудь её "живьем" видел? Как она выглядит и работает?


Вернуться наверх

Вебинар «Параметры выше, цена ниже. Обновление в линейке AC/DC- и DC/DC-преобразователей MORNSUN» (26.01.2021)

Приглашаем 26 января на бесплатный вебинар, посвящённый преимуществам и отличиям новых источников питания и DC/DC-преобразователей Mornsun. На вебинаре будут рассмотрены изолированные и неизолированные DC/DC-преобразователи последнего, четвертого, поколения (R4) и компактные модульные источники питания второго и третьего поколений (семейства LS/R3 и LD/R2) на плату. Рассмотрим новую группу продукции – встраиваемые источники питания в кожухе.

Подробнее>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 12:52:12
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
SergVi писал(а):
Спасибо, посмотрел. Смутила ваша фраза, насчет того, что длина полоски не меняется от напряжения на сетке. Тогда зачем они вообще нужны? Может, вы просто неправильно её включили?

Может быть.
Схем нигде нет и я включал её как триод.

SergVi писал(а):
Просто хотелось бы использовать такую лампу в УКВ тюнере на сверхминиатюрных лампах в качестве индикатора настройки.

6Е1П, 6Е3П, 6Е5С красивее, хоть и больше.

SergVi писал(а):
И ещё вопрос (немного офф - извиняюсь): насчет 6Е2П - что-то есть только в некоторых справочниках и всё. Кто-нибудь её "живьем" видел? Как она выглядит и работает?

Это аналог какой-то забугорной лампы.
Типа 6Е3П только стерео.
Есть мысль что она дальше опытной партии не пошла.


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 13:06:23
Первый раз сказал Мяу!
Аватар пользователя

Карма: 1
Рейтинг сообщений: 0
Зарегистрирован: Ср янв 06, 2010 13:50:38
Сообщений: 37
Откуда: респ. Татарстан, г. Нижнекамск
Рейтинг сообщения: 0
tereha писал(а):
А вот мои. В данный момент работаю над корпусом.

Уважаемый tereha интерисует как успехи в изготовлении корпуса?


Вложения:
P1035559.JPG [103.53 KiB]
Скачиваний: 1321

_________________
Я УЗНАЛ ЧТО У МЕНЯ
ЕСТЬ ОГОМНАЯ СЕМЬЯ
МОНИТОР, СИСТЕМНЫЙ БЛОК
В СЕТЬ ВОТКНУЛ Я ПРОВОДОК
ВИНДОУС НЕБО ГОЛУБОЕ
ЭТО ВСЁ МОЁ РОДНОЕ
БЕЗ ИНЕТА ЖИТЬ НЕЛЬЗЯ
ЭТО РОДИНА МОЯ !
Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 13:08:23
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
SergVi писал(а):
Действительно интересная находка. Давно и пока безуспешно пытаюсь найти DM70 или 1Е4х."

1Е4 на истоке есть.
Правда по грабительской цене в 240р. :evil:


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 13:10:32
Родился

Зарегистрирован: Чт янв 07, 2010 10:45:47
Сообщений: 7
Рейтинг сообщения: 0
6Е3П тоже довольно редкая лампа. я ее видел только в магнитофонах и никогда - в продаже..

Тема индикации в усилителях имеет много общего с темой топика.
у меня лежит потрясная лампа EM-83. Данных не нее в сети мало, все на немецком. Пока не включал.

Кто-нибудь собирал индикаторы мощности на многоразрядных ИВЛ, ИЛЦ?


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 13:54:00
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 75
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2011
Откуда: СПб
Рейтинг сообщения: 0
SLvik писал(а):
Может быть.Схем нигде нет и я включал её как триод.

Вот данные на эту лампу из отраслевого справочника, может, пригодится:
http://files.mail.ru/M6E0XT

SLvik писал(а):
6Е1П, 6Е3П, 6Е5С красивее, хоть и больше.

Наверное. Просто хотелось всё сделать "в одном стиле" - если уж сверхминиатюрные, то все. 6Е3П использовал во многих своих конструкциях. Очень симпатичная лампа. :)

SLvik писал(а):
Это аналог какой-то забугорной лампы.
Типа 6Е3П только стерео. Есть мысль что она дальше опытной партии не пошла.

Не совсем так, у неё очень хитрая конструкция. В своё время списывался вот с этим товарищем:
http://pogorily.livejournal.com/42344.html
Он давал мне ссылку на описание конструкции этой лампы. Сейчас всё перерыл - не могу найти.


Вложения:
6E3P.jpg [60.89 KiB]
Скачиваний: 1097
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 14:23:07
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 75
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2011
Откуда: СПб
Рейтинг сообщения: 0
DaioliX писал(а):
6Е3П тоже довольно редкая лампа. я ее видел только в магнитофонах и никогда - в продаже..

Тема индикации в усилителях имеет много общего с темой топика.
у меня лежит потрясная лампа EM-83. Данных не нее в сети мало, все на немецком. Пока не включал.

Кто-нибудь собирал индикаторы мощности на многоразрядных ИВЛ, ИЛЦ?

Не сказал бы, что она редкая. По крайней мере, на "Юноне" в СПб они есть у нескольких продавцов.
По ЕМ83 можно посмотреть тут:
http://www.jogis-roehrenbude.de/Roehren ... r/EM83.htm
Есть анимированная картинка и схема включения. Лампа действительно интересная.
У меня есть плата индикации на ИВЛШУ (который с микропроцессором внутри колбы) от какого-то магнитофона (кажется, "Снежеть"). Мне не очень нравится, но это дело вкуса.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 14:43:33
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15
Сообщений: 2105
Откуда: Старые Васюки
Рейтинг сообщения: 0
DaioliX писал(а):
Кто-нибудь собирал индикаторы мощности на многоразрядных ИВЛ, ИЛЦ?

В своё время собрал 2 конструктора. Один целый и невредимый валяется в хламе (так и не пригодился - 2 питания не порадовали), а от второго осталась только голая плата с припаянным индикатором и микросхемами. Там же, в хламе, валяется чья-то самодельная плата на ИЛЦ для "Ноты-ХХХ", там ещё индикатор вынесен с платы с помощью толстенного экранированного жгута (жесть).

_________________
Даже остановленные часы два раза в сутки показывают правильное время.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 17:14:53
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
SergVi писал(а):
SLvik писал(а):
Может быть.Схем нигде нет и я включал её как триод.

Вот данные на эту лампу из отраслевого справочника, может, пригодится:
http://files.mail.ru/M6E0XT

Спасибо за инфу.
Я думал она максимум на 30в анодного, но завелась только от 150в.
Долго мучал её на 30в боялся спалить более высоким потом плюнул и дал 170в с часового преобразователя через резик на анод. :)))
Оказавается так и надо. :)


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 17:44:49
Открыл глаза

Зарегистрирован: Вс ноя 29, 2009 19:38:40
Сообщений: 56
Рейтинг сообщения: 0

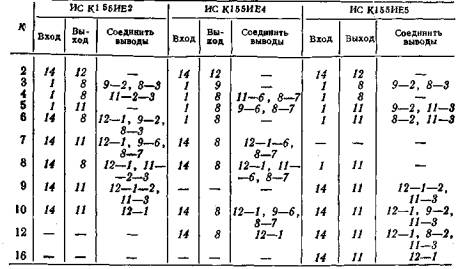

У меня есть такой вопрос: вот хочу я часы на 155 серии собрать, но кварц на 100 кГц найти не могу, так как на рынке их просто нет. Зато есть на 400 кГц. Вот нашёл тут в одной книжке что можно добавить ещё один делитель, перед входом основного, который соответственно будет делить на 4. Например, можно использовать микросхему 155ИЕ2, нужно соединить выводы 11-2-3, сигнал подать на ногу 1, а делённый сигнал снимать с ноги 8. Так вот, можно ли так делать? информация про соединение ног есть в приложенной таблице.


Вложения:
clip_image002.jpg [29.84 KiB]
Скачиваний: 1062
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 19:12:06
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 75
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2011
Откуда: СПб
Рейтинг сообщения: 0
SLvik писал(а):
Спасибо за инфу...

Да не за что. Возможно, и "разорюсь" на "Исток", если на Юноне не найду. Я там бываю довольно редко - очень далеко ехать, полтора часа в один конец.

maks19 писал(а):
...можно ли так делать?...

А почему нельзя? Эта таблица, если я не ошибаюсь, из книги Бирюкова (МРБ-1074)? Там ведь в статье описано, как это сделать.
Цитата: " При отсутствии кварцевого резонатора на частоту 100 кГц можно использовать кварцевые резонаторы на другие частоты. Если частота резонатора в 2 — 10, 12 или 16 раз превышает частоту 100 кГц, между выходом генератора и входом DD2 следует включить одну из ИС (К155ИЕ2, К155ИЕ4, К155ИЕ5), соединив ее выводы для получения необходимого коэффициента деления в соответствии с табл. 2.".
Тому, что написано в книгах этого автора, можно смело верить. :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 19:17:23
Первый раз сказал Мяу!
Аватар пользователя

Карма: 1
Рейтинг сообщений: 0
Зарегистрирован: Ср янв 06, 2010 13:50:38
Сообщений: 37
Откуда: респ. Татарстан, г. Нижнекамск
Рейтинг сообщения: 0
Если сомневаешься собери на макетной плате. У меня тоже нет на 100 КГц кварца, а только на 1 МГц, тут с делителем попроще будет.

_________________
Я УЗНАЛ ЧТО У МЕНЯ
ЕСТЬ ОГОМНАЯ СЕМЬЯ
МОНИТОР, СИСТЕМНЫЙ БЛОК
В СЕТЬ ВОТКНУЛ Я ПРОВОДОК
ВИНДОУС НЕБО ГОЛУБОЕ
ЭТО ВСЁ МОЁ РОДНОЕ
БЕЗ ИНЕТА ЖИТЬ НЕЛЬЗЯ
ЭТО РОДИНА МОЯ !


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 19:39:46
Встал на лапы

Карма: 1
Рейтинг сообщений: 2
Зарегистрирован: Пн ноя 30, 2009 18:14:08
Сообщений: 124
Откуда: Черновцы
Рейтинг сообщения: 0
ilfatziyatov писал(а):
Уважаемый tereha интерисует как успехи в изготовлении корпуса?

Да пока никак. До 15-го нет времени им заняться. :(


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 19:40:19
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 22
Рейтинг сообщений: 75
Зарегистрирован: Ср апр 01, 2009 12:32:13
Сообщений: 2011
Откуда: СПб
Рейтинг сообщения: 0
Во, нашёл-таки ссылочку насчёт 6Е2П:

http://www.wildorg.ru/book/l030l81l/index.aspx

Там рисунок устройства этой лампы в аксонометрии и то, что отображается на "экране".


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 19:52:40
Опытный кот
Аватар пользователя

Зарегистрирован: Вс май 25, 2008 17:55:43
Сообщений: 726
Откуда: Татарстан, Казань
Рейтинг сообщения: 0
Сегодня засунул в корпус часы от Электроники ВМ12. Корпус конечно не фонтан. Поставлю в мастерскую летом. Пока стоят на кухне.
Так же лежат часы на ИВ-6, но мелковаты они. Ищу ИВ-12, пока что в своём городе. К корпусу подойду основательно. :beer:


_________________
Ну что? Воткнём паяльник в розетку?
Проблема всех форумов в том, что каждый хочет выпендриться. ©elektro (motoroller.org)


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Чт янв 07, 2010 20:06:25
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
SergVi писал(а):
Во, нашёл-таки ссылочку насчёт 6Е2П:

http://www.wildorg.ru/book/l030l81l/index.aspx

Там рисунок устройства этой лампы в аксонометрии и то, что отображается на "экране".


Это похоже на 6Е1П.
6Е2П содрали с ЕММ801
Изображение Изображение


Вложения:
emm801-an.gif [74.85 KiB]
Скачиваний: 1031
emm801.jpg [12.49 KiB]
Скачиваний: 841
Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 46518 ]     ... , , , 101, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 31


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
