Автор Сообщение
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 10, 2010 21:14:41
Опытный кот

Карма: -14
Рейтинг сообщений: 22
Зарегистрирован: Вс ноя 09, 2008 12:10:59
Сообщений: 795
Откуда: Москва
Рейтинг сообщения: 0
Nixie писал(а):
Я вот тоже на днях откопал на развалах кварц в стекле, на 5 МГц. Не то, что бы я предполагал использовать его по назначению, просто лампа симпатичная :) Судя по отсутствию геттера, в лампе вакуума нет ?
P.S. А чисто теоретически, будет ли такой кварц работать с МК ?


Как там у классика: "Скрипач! Так ты же гравицапу спер" :))
Вакуум там "есть", при чем глубочайший :), иной вопрос, что там ничего не "газит" по причине отсутствия высоких температур. Вы откопали прецизионный кварцевый резонатор от третичных "стратумов", то высокостабильных источников частоты/времени, это которые "минус девятая" долговременная и "минус десятая - одиннадцатая" - краткосрочная. Если загоните эту "лампу" в термостат на +56С и после нескольких месяцев непрерывной работы сделаете "нуль-корректировку", и запитатет этой "опорой" часы - ваши часики будут "блудить" +/- 1 секунда....за около 30 лет 8)


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 10, 2010 23:09:21
Потрогал лапой паяльник

Зарегистрирован: Пн май 04, 2009 17:45:33
Сообщений: 337
Откуда: Киев
Рейтинг сообщения: 0
Выкладываю фотки ИВ20 , как и обещал :)
to tataff
Спасибо за разьяснения :) , я потом и сам изучил вопрос с геттером, понял, что его отсутствие--необязятельная гарантия,что вакуума нет :lol:
А что такое "стратум" ? И зачем "загонять " на +56 градусов ? Обычный-то режим ее работы-- при норм. температуре ?
А ее схема включения отличается от обычных кварцев ?
З.Ы. Я у же понял, что с с находкой такого кварца мне повезло :))
Извинияюсь, что так много вопросов, просто я до этого ничего подобного вообще не видел :shock:


Вложения:

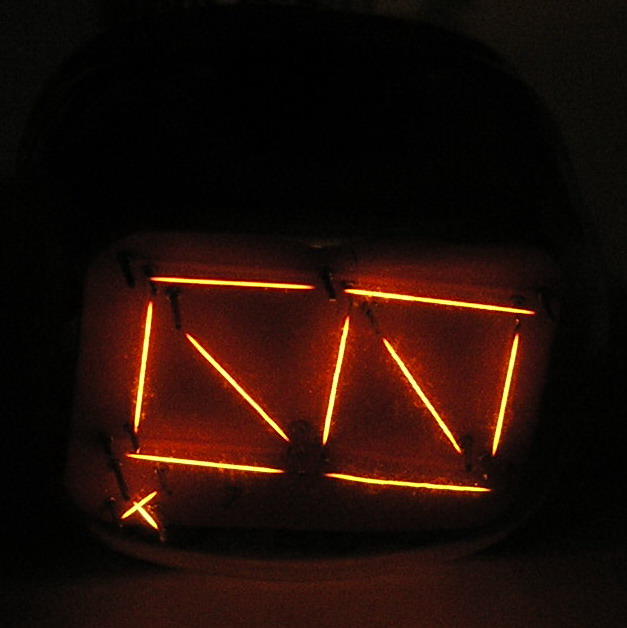

P1109710_2.jpg [160.98 KiB]
Скачиваний: 1392

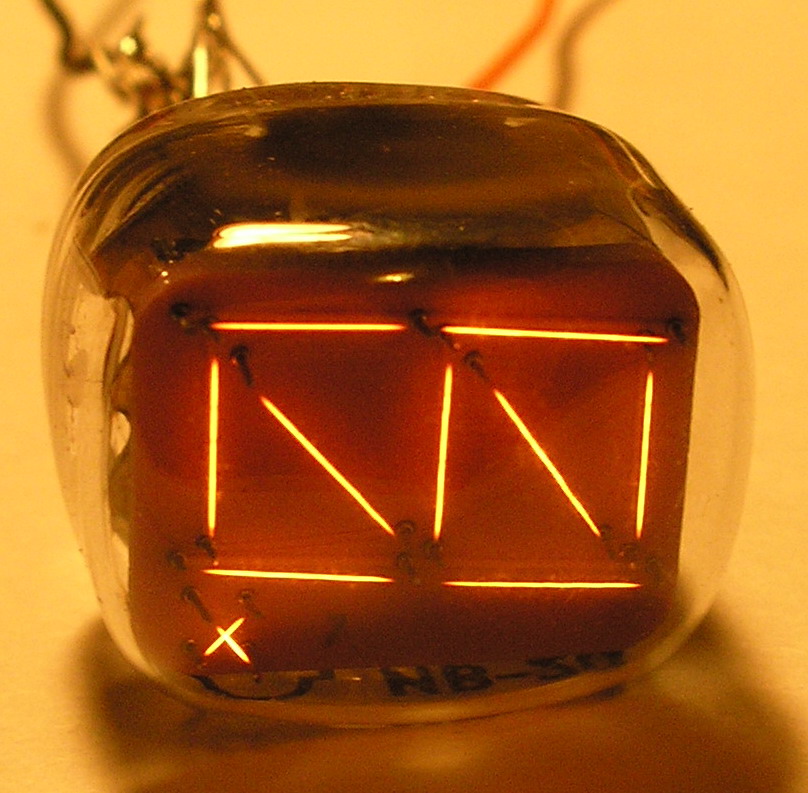

P1109709_2.jpg [70.3 KiB]
Скачиваний: 1182
Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 10, 2010 23:36:25
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
Nixie писал(а):
Выкладываю фотки ИВ20 , как и обещал :)

Осталось что-нибудь собрать на них. :wink:

Nixie писал(а):
И зачем "загонять " на +56 градусов ? Обычный-то режим ее работы-- при норм. температуре ?

Нормальная температура меняется в довольно широком диапазоне.
Поэтому для генераторов повышенной стабильности кварц подогревают и держат при постоянной температуре.
Легче ведь его держать нагретым чем городить для него "Климат контроль" :)))
Очень часто в частотомерах применяется сей принцип. :)


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 00:28:19
Родился
Аватар пользователя

Зарегистрирован: Пн янв 11, 2010 00:03:51
Сообщений: 5
Откуда: Запорожье
Рейтинг сообщения: 0
кт3102 писал(а):
А как его можно включить?
Скачал статейку из Радио. Почитал. Запутался. Какие напруги и куда подавать?


Народ, выручайте - тоже не понял что куда подавать...

Нужнали какая-то схема для запуска?


Вернуться наверх

Приглашаем на вебинар «Регуляторы VIPerPLUS — решения для источников питания на любой вкус»

На вебинаре (10 июня) будет детально рассмотрено семейство микросхем VIPer со встроенным транзистором, их возможности и топологии применения, анонсированы новые регуляторы семейства VIPerPLUS, расширяющие границы применения этих компонентов.
Также будут продемонстрированы испытания из лаборатории ST и пример моделирования в среде E-DesignSuite. Участие бесплатное.

Подробнее>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 11:36:24
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
SLvik писал(а):
SergVi писал(а):
"1Е4А-В - свеpхминиатюpный индикатоp с люминофоpом, нанесенным на анод. Светящийся символ в виде восклицательного знака вдоль анода. За счет того, что сетка pасположена косо по отношению к катоду, пpи pосте отpицательного напpяжения сетки гаснет спеpва нижняя часть восклицательного знака, где сетка ближе всего к катоду, а затем гpаница светящейся части движется ввеpх, светящаяся часть "палочки" восклицательного знака по меpе pоста отpицательного напpяжения на сетке уменьшается."

Это всё про DM70.
1Е4А-В совсем не такой.
Там просто полоска,
Вот тут фотки.
http://radiokot.ru/forum/viewtopic.php?p=294477#294477


DM70, она же ДГ-70, выпускалась в Польше, справка по ней есть в Радио за 61-62г.


Вернуться наверх

Время – деньги и наноамперы: применение часов реального времени Maxim Integrated

Зачем использовать внешнюю микросхему часов реального времени (RTC), а не внутренние RTC микроконтроллера? Хотя бы потому, что у RTC MAX31342 производства Maxim Integrated типовое потребление составляет 150 нА при 3 В и температуре 25°С, а у встроенных RTC одного из самых малопотребляющих микроконтроллеров при тех же условиях – примерно 370 нА.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 14:47:06
Опытный кот
Аватар пользователя

Зарегистрирован: Вс май 25, 2008 17:55:43
Сообщений: 726
Откуда: Татарстан, Казань
Рейтинг сообщения: 0
На вывод 1и(7,8,14-один из них) подать 1...1,5В переменки.
На 6 вывод подать +12...24В.
На аноды подать -12...24В.
Ещё желательно вывод 7,814 (один из них) подать -12...24В.

Вроде так. Подзабыл уже. Если не так поправьте :)))

_________________
Ну что? Воткнём паяльник в розетку?
Проблема всех форумов в том, что каждый хочет выпендриться. ©elektro (motoroller.org)


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 16:45:50
Сверлит текстолит когтями
Аватар пользователя

Карма: 6
Рейтинг сообщений: 3
Зарегистрирован: Чт мар 05, 2009 19:51:55
Сообщений: 1120
Откуда: Дырасполь
Рейтинг сообщения: 0
А вот какой вариант часиков я накопал http://users.rcn.com/carlott/nixie_in-17/index.html


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 16:57:45
Опытный кот
Аватар пользователя

Зарегистрирован: Вс май 25, 2008 17:55:43
Сообщений: 726
Откуда: Татарстан, Казань
Рейтинг сообщения: 0
Улыбнул синий текстолит :)))

_________________
Ну что? Воткнём паяльник в розетку?
Проблема всех форумов в том, что каждый хочет выпендриться. ©elektro (motoroller.org)


Вернуться наверх


Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 16:59:32
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Чт ноя 12, 2009 21:50:58
Сообщений: 189
Откуда: Москва
Рейтинг сообщения: 0
кт3102 писал(а):
Улыбнул синий текстолит :)))

+1
Тоже такого хочу кусочек :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 18:00:44
Нашел транзистор. Понюхал.

Карма: 7
Рейтинг сообщений: 1
Зарегистрирован: Пн ноя 26, 2007 15:19:20
Сообщений: 151
Откуда: Литва, Вильнюс
Рейтинг сообщения: 0
ИВ-20 имеет гибкие выводы, а для ИВ-19 нужна панелька?
Я тут тоже купил интересные лампы:
ZM1080 Mullard.
B-5991 :lol:


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 19:54:24
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Вай, как хорошо у Вас в чистой Европе с ZM-ными и прочими импортными никсями...
Да, для ИВ-19 нужна панелька.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 20:09:05
Нашел транзистор. Понюхал.

Карма: 7
Рейтинг сообщений: 1
Зарегистрирован: Пн ноя 26, 2007 15:19:20
Сообщений: 151
Откуда: Литва, Вильнюс
Рейтинг сообщения: 0
У нас в основном можно найти ин-12 и ин-4, а с этими просто повезло, вот тут выкладывали фото с DM70 и Z560M (более одной штуки) :)))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 20:22:07
Сверлит текстолит когтями
Аватар пользователя

Карма: 1
Рейтинг сообщений: 2
Зарегистрирован: Чт окт 15, 2009 14:16:18
Сообщений: 1116
Откуда: Екб
Рейтинг сообщения: 0

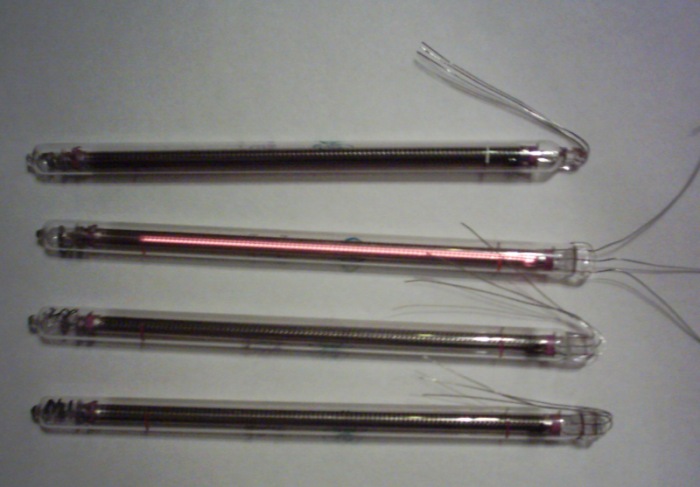

Мой сегодняшний улов:
Дедушка подарил 4шт. ИН-13, 11 недели 1984 года выпуска. Совсем новенькие, не паяные... ...были :))
Для бывалых собирателей газоразрядников, конечно, нечего особенного, но для меня радости полные штаны :)))


Вложения:
IMG_0015.JPG [79.8 KiB]
Скачиваний: 694
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 20:22:49
Опытный кот

Карма: -14
Рейтинг сообщений: 22
Зарегистрирован: Вс ноя 09, 2008 12:10:59
Сообщений: 795
Откуда: Москва
Рейтинг сообщения: 0
SLvik писал(а):
Nixie писал(а):
Выкладываю фотки ИВ20 , как и обещал :)

Осталось что-нибудь собрать на них. :wink:

Nixie писал(а):
И зачем "загонять " на +56 градусов ? Обычный-то режим ее работы-- при норм. температуре ?

Нормальная температура меняется в довольно широком диапазоне.
Поэтому для генераторов повышенной стабильности кварц подогревают и держат при постоянной температуре.
Легче ведь его держать нагретым чем городить для него "Климат контроль" :)))
Очень часто в частотомерах применяется сей принцип. :)


Ответ - неверный, прецизионные кварцы, обеспечивающие генерацию на первой моде, достигаемой срезом под углом 56 градусов относительно оси X-Y кристаллической решетки, имею наивысшую механическую добротность при температуре +56С. Так распорядилась Мать-Природа, что удобно для конструкторов и разработчиков РЭА, но если бы подобные условия достигались, скажем при температуре -196С - кварцовые резонаторы охлаждали бы жидким азотом :)))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 20:30:15
Опытный кот

Карма: -14
Рейтинг сообщений: 22
Зарегистрирован: Вс ноя 09, 2008 12:10:59
Сообщений: 795
Откуда: Москва
Рейтинг сообщения: 0
Nixie писал(а):
Выкладываю фотки ИВ20 , как и обещал :)
to tataff
Спасибо за разьяснения :) , я потом и сам изучил вопрос с геттером, понял, что его отсутствие--необязятельная гарантия,что вакуума нет :lol:
А что такое "стратум" ? И зачем "загонять " на +56 градусов ? Обычный-то режим ее работы-- при норм. температуре ?
А ее схема включения отличается от обычных кварцев ?
З.Ы. Я у же понял, что с с находкой такого кварца мне повезло :))
Извинияюсь, что так много вопросов, просто я до этого ничего подобного вообще не видел :shock:


Проще всего взять из Инета или библиотек схемы старых частотомеров типа Ч3-28, Ч3-32 и пр. Там опорные генераторы были сделаны на "чистом сливочном масле", можно смело копировать схему "один в один" - не подведет никогда :)))

"Стратум" - общепринятое название высокостабильного генератора частоты/времени.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 20:58:58
Опытный кот

Карма: -14
Рейтинг сообщений: 22
Зарегистрирован: Вс ноя 09, 2008 12:10:59
Сообщений: 795
Откуда: Москва
Рейтинг сообщения: 0
Кстати, если уж говорить о "точном приводе" часиков, можно не выкидывать старый телевизор и взять с него сигнал "строчки" (старый и верный дедовский метод, а деды толк в деле смыслили :))) ) 15625Гц, в Москве и крупных городах России - это абсолютно гарантировано, на "1"-государственном канале сихра запитана от национального государственного Стандарта Частоты и Времени Российской Федерации, +/- 1сек за 1 (один) миллион лет, без каких-либо шуток.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 21:33:56
Родился
Аватар пользователя

Зарегистрирован: Пн янв 11, 2010 00:03:51
Сообщений: 5
Откуда: Запорожье
Рейтинг сообщения: 0
кт3102 писал(а):
На вывод 1и(7,8,14-один из них) подать 1...1,5В переменки.
На 6 вывод подать +12...24В.
На аноды подать -12...24В.
Ещё желательно вывод 7,814 (один из них) подать -12...24В.

Вроде так. Подзабыл уже. Если не так поправьте :)))


Вот так для проверки пойдет?



Вложения:
01.JPG [44.67 KiB]
Скачиваний: 663
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 22:06:13
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
tataff писал(а):
SLvik писал(а):
Поэтому для генераторов повышенной стабильности кварц подогревают и держат при постоянной температуре.
Легче ведь его держать нагретым чем городить для него "Климат контроль" :)))
Очень часто в частотомерах применяется сей принцип. :)


Ответ - неверный, прецизионные кварцы, обеспечивающие генерацию на первой моде, достигаемой срезом под углом 56 градусов относительно оси X-Y кристаллической решетки, имею наивысшую механическую добротность при температуре +56С. Так распорядилась Мать-Природа, что удобно для конструкторов и разработчиков РЭА, но если бы подобные условия достигались, скажем при температуре -196С - кварцовые резонаторы охлаждали бы жидким азотом :)))


Не верите, ну - ну.
Цитата:
Известен способ термостатированйя кварцевых резонаторов прямой передачей теплоты от нагревателя к пьезоэлементу. Этот способ обеспечивает быструю готовность термостатированного резонатора к работе. Теплота передается от нагревателя через крепящую арматуру «кварцедержателя. Датчиками температуры служат две биметаллические пластины, осуществляющие прерывистое управление мощностью подогрева.

Взято отсюда.
http://www.stroyka-books.ru/text/rc104c10cr/difault.aspx
Одна из ссылок.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 22:11:52
Опытный кот
Аватар пользователя

Зарегистрирован: Вс май 25, 2008 17:55:43
Сообщений: 726
Откуда: Татарстан, Казань
Рейтинг сообщения: 0
Lev@. Вполне. Только электролит наверное микрофарад на 500...2200 бы поставить. В вашем случае индикатор покажет число 18, т.к. все сегменты подключени к питанию. С помощью манипуляций с подключением сегментов, можно рисовать цифры от 0 до 19 :)))[/b]

_________________
Ну что? Воткнём паяльник в розетку?
Проблема всех форумов в том, что каждый хочет выпендриться. ©elektro (motoroller.org)


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 11, 2010 23:05:45
Опытный кот

Карма: -14
Рейтинг сообщений: 22
Зарегистрирован: Вс ноя 09, 2008 12:10:59
Сообщений: 795
Откуда: Москва
Рейтинг сообщения: 0
SLvik писал(а):
tataff писал(а):
SLvik писал(а):
Поэтому для генераторов повышенной стабильности кварц подогревают и держат при постоянной температуре.
Легче ведь его держать нагретым чем городить для него "Климат контроль" :)))
Очень часто в частотомерах применяется сей принцип. :)


Ответ - неверный, прецизионные кварцы, обеспечивающие генерацию на первой моде, достигаемой срезом под углом 56 градусов относительно оси X-Y кристаллической решетки, имею наивысшую механическую добротность при температуре +56С. Так распорядилась Мать-Природа, что удобно для конструкторов и разработчиков РЭА, но если бы подобные условия достигались, скажем при температуре -196С - кварцовые резонаторы охлаждали бы жидким азотом :)))


Не верите, ну - ну.
Цитата:
Известен способ термостатированйя кварцевых резонаторов прямой передачей теплоты от нагревателя к пьезоэлементу. Этот способ обеспечивает быструю готовность термостатированного резонатора к работе. Теплота передается от нагревателя через крепящую арматуру «кварцедержателя. Датчиками температуры служат две биметаллические пластины, осуществляющие прерывистое управление мощностью подогрева.

Взято отсюда.
http://www.stroyka-books.ru/text/rc104c10cr/difault.aspx
Одна из ссылок.


Не в том дело, способ который Вы описали применялся, главным образом, в устройствах для которых были строгие ограничение на время готовности выхода на рабочий режим. Как компромисс, к примеру "заглушенная" РС, которая в "час ЧЭ", должна на несколько секунд включиться в штатном режиме работы. Нагрев кварца, как таковой, не обеспечивает наилучшей достижимой стабильности, требуется поддержание его температуры именно на определенном значении.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 45849 ]     ... , , , 104, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Bing [Bot] и гости: 6


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
