Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт янв 22, 2010 20:52:28
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 1205
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6773
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
кт3102 писал(а):
Нифига :o

Завтра сотру...


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пт янв 22, 2010 21:08:19
Опытный кот
Аватар пользователя

Зарегистрирован: Вс май 25, 2008 17:55:43
Сообщений: 726
Откуда: Татарстан, Казань
Рейтинг сообщения: 0
Спасибо!

Цитата:
Завтра сотру...


Как хош :tea:

_________________
Ну что? Воткнём паяльник в розетку?
Проблема всех форумов в том, что каждый хочет выпендриться. ©elektro (motoroller.org)


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб янв 23, 2010 10:19:46
Встал на лапы
Аватар пользователя

Зарегистрирован: Вт фев 10, 2009 15:32:34
Сообщений: 94
Откуда: Днепропетровск, Украина
Рейтинг сообщения: 0
Цитата:
А если просто дополнительные 2 индикатора прицепить параллельно индикаторам едениц и десятков минут через дополнительные диодики? тогда дополнительные ключи не понадобятся.


Тогда надо менять резисторы R12 и R14 в этих ключах т.к. лампы будут светиться с меньшей яркостью... Или я не прав?

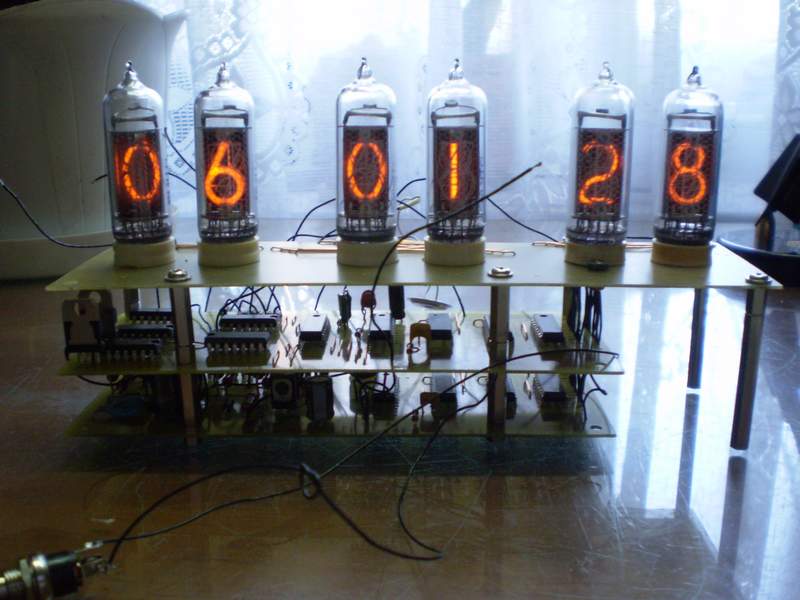

Фото моих часов, правда пока без кнопок и корпуса.


Вложения:
clock02.jpg [59.26 KiB]
Скачиваний: 1893
clock01.jpg [68 KiB]
Скачиваний: 1438
Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб янв 23, 2010 10:38:41
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 1205
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6773
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Цитата:
Тогда надо менять резисторы R12 и R14 в этих ключах т.к. лампы будут светиться с меньшей яркостью... Или я не прав?
Вероятнее всего, вообще не зажгется одна из ламп.


Вернуться наверх

Безмостовые ККМ для 99% КПД!

Схема коррекции коэффициента мощности (ККМ) на основе так называемого «тотемного столба» (Totem Pole) обладает минимально возможными потерями и потенциально может обеспечить самые жесткие требования к энергоэффективности источников питания. Компания Wolfspeed представляет референсную разработку – плату ККМ CRD-02AD065N на базе собственных карбид-кремниевых MOSFET и диодов с наилучшими в отрасли характеристиками.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Сб янв 23, 2010 13:23:44
Грызет канифоль
Аватар пользователя

Карма: 3
Рейтинг сообщений: 1
Зарегистрирован: Пт дек 05, 2008 01:34:29
Сообщений: 298
Рейтинг сообщения: 0
У меня в схеме даже на точки отдельные транзисторы стоят иначе не получается, видно разброс яркости.

Совсем оффтоп , я в теме встречал упоминание о самодельном ламповом ФМ приемнике ,если не сложно ответьте в личку есть много вопросов.
Еще раз извиняюсь за офф.


Вернуться наверх

Вебинар «Параметры выше, цена ниже. Обновление в линейке AC/DC- и DC/DC-преобразователей MORNSUN» (26.01.2021)

Приглашаем 26 января на бесплатный вебинар, посвящённый преимуществам и отличиям новых источников питания и DC/DC-преобразователей Mornsun. На вебинаре будут рассмотрены изолированные и неизолированные DC/DC-преобразователи последнего, четвертого, поколения (R4) и компактные модульные источники питания второго и третьего поколений (семейства LS/R3 и LD/R2) на плату. Рассмотрим новую группу продукции – встраиваемые источники питания в кожухе.

Подробнее>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 24, 2010 01:05:12
Встал на лапы

Карма: 2
Рейтинг сообщений: 5
Зарегистрирован: Вс май 10, 2009 22:39:32
Сообщений: 80
Откуда: Мурманск
Рейтинг сообщения: 0
Чебадонов писал(а):
.....
Совсем оффтоп , я в теме встречал упоминание о самодельном ламповом ФМ приемнике ,если не сложно ответьте в личку есть много вопросов.

Тож интересует, сделайте, плс, тему :-)


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 24, 2010 13:18:16
Потрогал лапой паяльник

Зарегистрирован: Пн май 04, 2009 17:45:33
Сообщений: 337
Откуда: Киев
Рейтинг сообщения: 0
И я помню упоминание о ламповом FM :) , даже ходил по какой-то ссылке, где он описывался. Вот только ламп там было довольно много, больше 10--точно, ну и размеры соответствующие.
Кроме того , создатель , по моему, упоминает от том, что почти все лампы были импортного производства ,так как у нас "ничего под FM не производилось" (цитата)


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 24, 2010 17:06:45
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 422
Рейтинг сообщения: 0
Nixie писал(а):
И я помню упоминание о ламповом FM :) , даже ходил по какой-то ссылке, где он описывался. Вот только ламп там было довольно много, больше 10--точно, ну и размеры соответствующие.
Кроме того , создатель , по моему, упоминает от том, что почти все лампы были импортного производства ,так как у нас "ничего под FM не производилось" (цитата)


Позволю себе не согласиться с текстом неизвестного автора "у нас "ничего под FM не производилось". А как же 6н23, что в ПТК стояли, очень даже ничего на ЧМ пойдут.
ЗЫ Прошу прощения за оффтом, т.к. тема ламповый ФМ приемник действительно достойна отдельного топика.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 24, 2010 17:15:54
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15
Сообщений: 2105
Откуда: Старые Васюки
Рейтинг сообщения: 0
У меня на даче до сих пор где-то валяется радиола "Латвия" 196х года, в ней есть отдельный блок УКВ-ЧМ на одной лампе (не помню какой).

_________________
Даже остановленные часы два раза в сутки показывают правильное время.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 24, 2010 17:24:51
Грызет канифоль
Аватар пользователя

Карма: 3
Рейтинг сообщений: 1
Зарегистрирован: Пт дек 05, 2008 01:34:29
Сообщений: 298
Рейтинг сообщения: 0
С приемником переезжаем сюда http://radiokot.ru/forum/viewtopic.php?t=25065
Пока не прогнали :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вс янв 24, 2010 20:32:30
Встал на лапы
Аватар пользователя

Зарегистрирован: Пн янв 11, 2010 17:10:23
Сообщений: 91
Откуда: Омск
Рейтинг сообщения: 0
Некоторое время назад видел здесь обсуждение подобного индикатора.
Может кто подскажет схему управления им.
интересует VU-метр, а то спецмикросхема дефицит редкий.


Вложения:
ILT5.jpg [36.55 KiB]
Скачиваний: 554

_________________
иЗвиНиТЕ зА НеРоВНый ПочЕРк...
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 25, 2010 00:45:27
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
dna85, управлять - только в лоб, т.е. делать динамическую индикацию на кучу ног и т.д. А спецмикросхема - какая именно? Помню, К161ПП1, кажется. Уточни, в общем. Может, ещё можно найти.
А схему включения посмотреть в схемах соответствующих проигрывателей.
http://www.radio-portal.ru/index.php?name=PNphpBB2&file=viewtopic&t=391&postdays=0&postorder=asc&sid=c2386a68239252c12453c1e64702e8f3 - один из топиков по такому вопросу.
К161ПП1 нашел у одного знакомого т-ща, но он оптовик - всё равно, попробовать можно.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 25, 2010 14:59:20
Встал на лапы
Аватар пользователя

Зарегистрирован: Пн янв 11, 2010 17:10:23
Сообщений: 91
Откуда: Омск
Рейтинг сообщения: 0
dvdianov спасибо конечно за ответ, но К161ПП1 и у нас достать не проблема, только она использовалась для управления таким индикатором
:( :( :(
для моего же случая есть микросхемы
К161ПП2
КР1534ПП1
КР1534ПП2
которые достать затруднительно
p.s. около года назад видел в инете схему управления на транзисторах КТ315 для моего индикатора, но сейчас найти её не могу :( мож есть у кого

_________________
иЗвиНиТЕ зА НеРоВНый ПочЕРк...


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 25, 2010 17:42:06
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15
Сообщений: 2105
Откуда: Старые Васюки
Рейтинг сообщения: 0
dna85 писал(а):
p.s. около года назад видел в инете схему управления на транзисторах КТ315 для моего индикатора, но сейчас найти её не могу :( мож есть у кого

У меня есть схема радиоконструктора с подобным индикатором, как раз на транзисторах и паре ОУ - доберусь до дома поищу.

_________________
Даже остановленные часы два раза в сутки показывают правильное время.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 25, 2010 18:53:54
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
Схема тут.
http://www.shema.ru/cgi-bin/rshema.pl?name=7&file=ind-mos.shtml
Вместо ИВ-18 поставьте свою.
А что вам мешает использовать схему на ПП1 только с вашей лампой.
Ведь фактически это то-же самое только возможно меньше или больше сегментов используется.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Пн янв 25, 2010 19:53:56
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
dna85
Раз Вы знаете, какие микросхемы (а какая конкретно?) используются, наверное и принцип работы ВЛИ знаете. Какие тогда проблемы сделать шкалу? Это уже не о индикаторе вопрос.
P.S. К1534ИЕ1, ПП1 находятся в чипинфо элементарно.
Added: не знаю, может баян, но... Все ли видели "Пандикон"?
http://www.akh.se/tubes/htm/zm1200.htm


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 11:06:36
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 60
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 646
Откуда: Москва
Рейтинг сообщения: 0
о да весчь пандикон ,видел тока на картинке , в реале в коллекции имею чтото типа пандикона SANYO джапановского тока он люминисцентный и полупрозрачный


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 19:55:02
Потрогал лапой паяльник

Зарегистрирован: Пн май 04, 2009 17:45:33
Сообщений: 337
Откуда: Киев
Рейтинг сообщения: 0
С пандиконом--идея интересная, а разряды-то наверное соединены внутри лаипы как для динамической индикации ? (Как например в люминисцентной ИВ18
Хотя, если разобьется--все устройство без индикации останется, а если на отдельных лампах делать--то только без одного разряда :?


Последний раз редактировалось Nixie Вт янв 26, 2010 20:00:51, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 19:59:56
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Если разобьется - разбивший получит втык и купит новый. Это же промышленный образец, даже с "пальчиковым" цоколем.
А управление там действительно мультиплексное, с одной стороны катоды (слева) с другой стороны аноды (справа). Как в наших ИГП-17, например.
Кстати, я нашел ГИП-11, скоро выложу фотки.
Оффтоп, но важно:
не "люминИсцентный", а "люминЕсцентный".


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 20:11:24
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
Nixie писал(а):
С пандиконом--идея интересная, а разряды-то наверное соединены внутри лаипы как для динамической индикации ? (Как например в люминисцентной ИВ18

Здесь коммутация разрядов делается анодами
Поэтому конструкция сложноватая да и схема включения тоже.
Каждая пачка катодов заключена в анод чтобы не светились соседние катоды.
Да и между соседними анодами тоже не должно быть разряда.

Nixie писал(а):
Хотя, если разобьется--все устройство без индикации останется, а если на отдельных лампах делать--то только без одного разряда :?

Их ведь делают не для того чтобы они разбивались как и
люминесцентные.
:wink:


Вернуться наверх
