Автор Сообщение
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 20:44:52
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
dvdianov писал(а):
Если разобьется - разбивший получит втык и купит новый.

Ой сомневаюсь что он его найдёт. :)))


Последний раз редактировалось SLvik Вт янв 26, 2010 22:33:03, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 21:39:24
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Сейчас не найдет, а когда они применялись (если применялись) - нашел бы, по почте в течение двух недель прислали бы. Наверное.
А сейчас разбилась - и фиг с ней. Зафоткать, разобрать на атомы и в мусорное ведро - нече всякий хлам хранить.
Я в последнее время задумался - охотники за раритетами, случается, ударяются в старинный примитивизм и в схемах, и в задумках. Это неправильно. Ценя старое, надо двигаться вперед, да хотя бы не деградировать.


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 22:01:42
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
Так-то оно так.
НО
Вот тут выкладывали немецкие ламповые часы - Я`б не сдюжил такую работу.
Даже если бы сильно захотел.
Поэтому это вызывает уважение к конструкции в целом, что не каждый может это повторить.

А часики на логике или МК может сделать сейчас любой.
Достаточно иметь схему или прошивку.
:)


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 22:04:30
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
А, интересно, почему?
Может я плохо понимаю принцип их счёта - что там такого сверхособенного? Одинаковые лампы (несколько типов), одинаковые элементы. Или нет?


Вернуться наверх

Приглашаем на вебинар «Регуляторы VIPerPLUS — решения для источников питания на любой вкус»

На вебинаре (10 июня) будет детально рассмотрено семейство микросхем VIPer со встроенным транзистором, их возможности и топологии применения, анонсированы новые регуляторы семейства VIPerPLUS, расширяющие границы применения этих компонентов.
Также будут продемонстрированы испытания из лаборатории ST и пример моделирования в среде E-DesignSuite. Участие бесплатное.

Подробнее>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 22:21:18
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
А элементы везде одинаковые.
МК тоже ведь из транзисторов состоят.
Главное ведь - сделать. :)

А там собраны ламповые счётчики - делители на простейших симмертичных мультивибраторах с двумя устойчивыми состояниями.
Одна ячейка = два триода = одна лампа.
Частота делится сетевая - 50гц.

Самое интересное что автор проекта сделал стабилизаторы анодного напряжения на мощных лучевых тетродах в сочетании с газоразрядными стабилитронами (Типа наших СГ)
А выпрямитель напруги с транса - на кремниевых диодных мостах. :)
Лампы (Двойные диоды типа нашей 5Ц4С) ведь существуют. :)
Неувязочка получается... :)

Кстати можно ещё чисто на транзисторах замутить - тоже ещё никто не делал. :wink:


Вернуться наверх

Время – деньги и наноамперы: применение часов реального времени Maxim Integrated

Зачем использовать внешнюю микросхему часов реального времени (RTC), а не внутренние RTC микроконтроллера? Хотя бы потому, что у RTC MAX31342 производства Maxim Integrated типовое потребление составляет 150 нА при 3 В и температуре 25°С, а у встроенных RTC одного из самых малопотребляющих микроконтроллеров при тех же условиях – примерно 370 нА.

Читать статью>>
Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Вт янв 26, 2010 23:46:34
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Так значит, схемотехнически ничего сверхсложного, осциллограф с мультиметром позволяют её наладить? Ну только лампы в таком количестве обойдутся недешево, но вода камень точит.

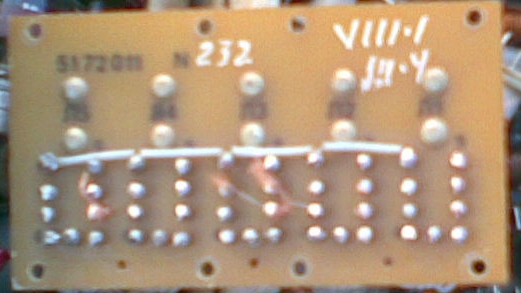

А я пока выложу результаты рейда 23.01.
Их немного, но есть интересный образец. Встречайте, ГИП-11!
Также попутно выяснил, где ещё применялись ВНИ: продавалась плата от радиокомпаса, с пятью ИВ-9. Сделал фотки, прилагаю.


Вложения:
23012010(001).jpg [112.06 KiB]
Скачиваний: 1036
23012010.jpg [85.08 KiB]
Скачиваний: 1025
Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 00:05:30
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
dvdianov писал(а):
Так значит, схемотехнически ничего сверхсложного, осциллограф с мультиметром позволяют её наладить? Ну только лампы в таком количестве обойдутся недешево, но вода камень точит.

Если собирать на наших лампах - выйдет недорого. :)

Цитата:
А я пока выложу результаты рейда 23.01.
Их немного, но есть интересный образец. Встречайте, ГИП-11!

Поздравляю.
Всё больше в наших рядах появляется обладателей ГИП-11. :beer:
Кто знает, мож и мне повезёт... :wink:

dvdianov писал(а):
Также попутно выяснил, где ещё применялись ВНИ: продавалась плата от радиокомпаса, с пятью ИВ-9. Сделал фотки, прилагаю.

Меня всегда удивляло.
Зачем было ставить МНОГОжрущие накальные, где можно обойтись светодиодными.
Они ведь были уже в то время.


Вернуться наверх



Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 01:20:48
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 56
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 641
Откуда: Москва
Рейтинг сообщения: 0
ээээх а ведь умели делать раньше

http://www.leninburg.com/museum/show_big.php?n=523


Вернуться наверх


Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 01:25:42
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Да, лампы с будильниками раньше умели делать.
Это только у меня leninburg.com грузится по полминуты, или массово?


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 01:47:20
Грызет канифоль
Аватар пользователя

Карма: 3
Рейтинг сообщений: 1
Зарегистрирован: Пт дек 05, 2008 01:34:29
Сообщений: 298
Рейтинг сообщения: 0
У моего товарища была такая ! Я аццко завидовал :))) круто было 8)

Slvik обещаю если найду еще один ГИП11 обязательно куплю для вас .


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 13:24:57
Потрогал лапой паяльник

Зарегистрирован: Пн май 04, 2009 17:45:33
Сообщений: 337
Откуда: Киев
Рейтинг сообщения: 0
Цитата:
Меня всегда удивляло.
Зачем было ставить МНОГОжрущие накальные, где можно обойтись светодиодными.
Они ведь были уже в то время.

Может тогдашние светодиодные не подходили по яркости или контрасности ? :? У Вуколова целый раздел посвящен выбору индикаторов для конкретного устройства , учитывается яркость, контрасность, угол обзора, привычность начертания и много других параметров


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 14:37:59
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 420
Рейтинг сообщения: 0
SLvik писал(а):
Меня всегда удивляло.
Зачем было ставить МНОГОжрущие накальные, где можно обойтись светодиодными.
Они ведь были уже в то время.


Дык светодиодные на улице не поставишь, не видно ничего, тем более советские (не ахти яркие). Накальные видно всегда, да и не выгорают, в отличие от светодиодов.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 15:58:58
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Но есть у накальных и минус - блики. На ярком солнце могут задолбать.
Хотя, вроде горизонтальная конструкция решает проблему, но надо посмотреть.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 19:05:24
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 56
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 641
Откуда: Москва
Рейтинг сообщения: 0
Восстанавливаю часики электроника В6-403

Подскажите плз для чего две дырки с правой стороны ,я так понимаю мерять прям.импульс и сверять с каким либо эталоном при выставлении сек имп ,а второй тогда зачем ? :dont_know:


дырки с лева это я так понимаю земля и 0 ?


Вложения:
el-b6-403-zad.jpg [194.82 KiB]
Скачиваний: 1000
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 19:18:11
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Один из правых выходов - явно прямой выход с 14 ножки 176ИЕ12, т.е. прямая частота кварца. Вторая - может, уже поделенная на 2^15 частота, т.е. 1 Гц, на схеме не нашел.
Ноль на схеме тоже не нашел, возможно выход переполнения одного из счетчиков. Скорее всего, единиц часов.


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 20:25:14
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 56
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 641
Откуда: Москва
Рейтинг сообщения: 0
уухххты у вас и схема есть ! поделитесь плз а то я совсем замучался , :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 20:30:12
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Прилагаю. Вообще говоря, я её нашел в гугле. Менее, чем за две минуты.


Вложения:
Комментарий к файлу: Схема Б6-403
wt2.djvu [20.96 KiB]
Скачиваний: 877
Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 20:44:23
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 56
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 641
Откуда: Москва
Рейтинг сообщения: 0
млин а я помоему не прав искал , я искал В-6 403 а нужно Б-6 403 :)

вообщем спасибо большое =)


схемка оч похожа но мальца не то у моих часиков всегото 3шт 176ие3 , 3шт ие4 , одна ие5, и одна ла7 и раздел. точки на ив-1 нет .

но хорошо хоть чтото теперь есть :))


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 21:32:32
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
Так схема в любом случае примитивна. Можно сделать лучше, если не получается по-заводскому :).


Вернуться наверх

Не в сети
 Заголовок сообщения:
СообщениеДобавлено: Ср янв 27, 2010 21:44:57
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7021
Откуда: г. Россия
Рейтинг сообщения: 0
Долго думал выложить или нет свой промах. :?
Помните мой второй проект.
Вот этот.
Так он стал выглядеть после 3х дней непрерывной эксплуатации. :cry: :cry: :cry:
(Выдержка короткая, поэтому некоторые цифры не попали в кадр)

Каким-то образом напыление анода перешло "В собственность" катодам - сегментам.
Хотя ток был в норме.
Причём как-то странно первые и последние 4 знакоместа.
Середина чистая. :shock:
Вот тут виднее.
(Длительность импульсов выборки анодов одинакова для всех 16ти знакомест)

Чернота есть на катодах и прилегающей к катодам территории - отчего пятно сегмента становится жирнее, ведь напыление проводящее.
На анодах тоже черновато.

А вот тут потушенная лампа.


Последний раз редактировалось SLvik Ср янв 27, 2010 21:50:08, всего редактировалось 1 раз.

Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 45849 ]     ... , , , 112, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
