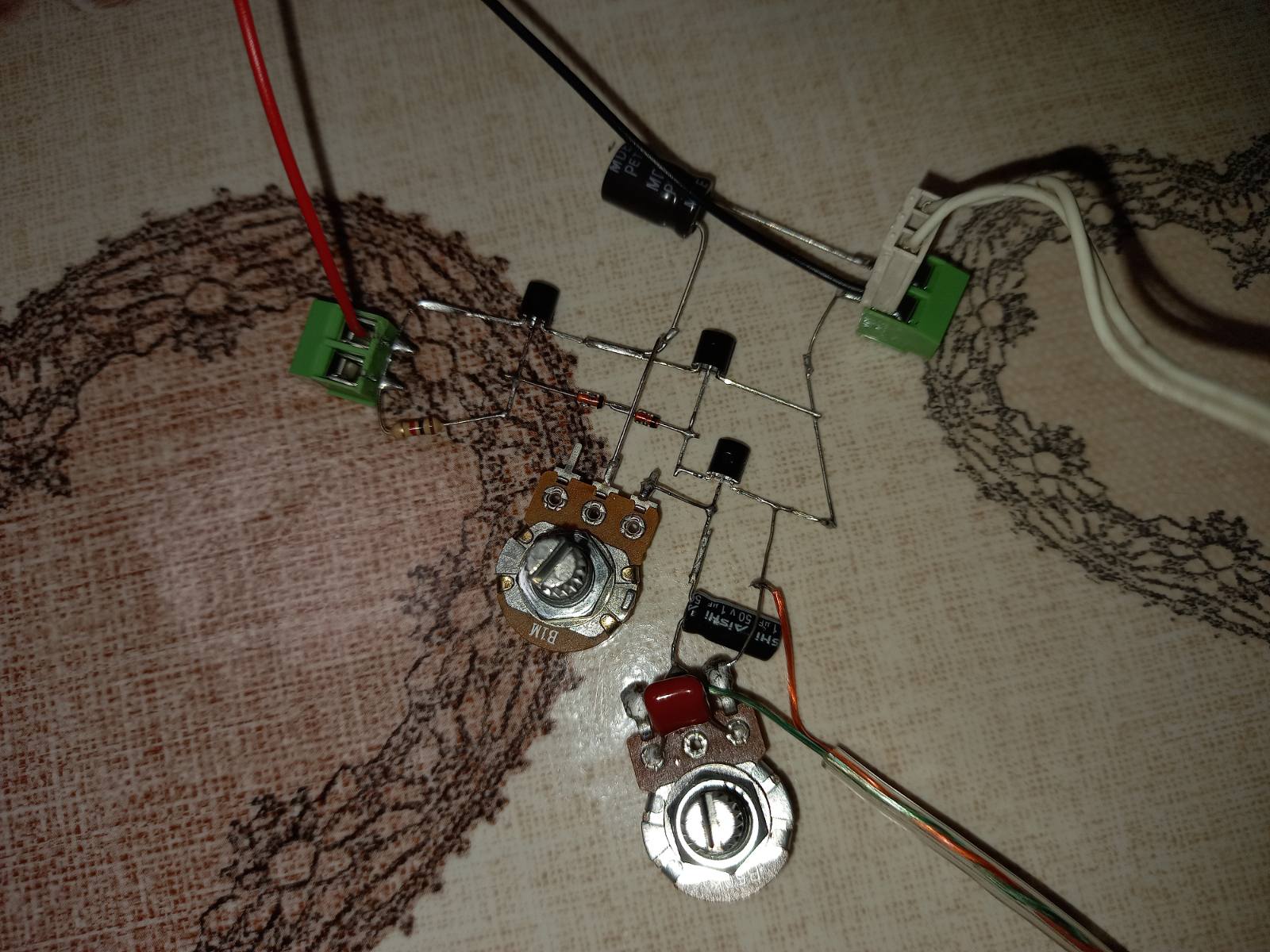

Решил сделать небольшой перерыв от радио. Спаял УНЧ и поставил динамик от телека (4 Ом).

Работает отлично! :)))


Вложения:
изображение_viber_2021-07-04_12-45-25.jpg [236.29 KiB]
Скачиваний: 349
изображение_viber_2021-07-04_13-04-32.jpg [243.61 KiB]
Скачиваний: 292
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 14:23:58
Модератор
Аватар пользователя

Карма: 159
Рейтинг сообщений: 4074
Зарегистрирован: Пт янв 23, 2009 19:20:05
Сообщений: 45360
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
...Пайки выглядят неплохо... :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 15:41:58
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 0
Теперь подключи УНЧ от телика. )) У него мощность в десятки раз больше...

Что значит сделать небольшой перерыв от радио ? Ты сам всех тут собрал... Все ждут от тебя супергетеродин !))
:tea:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 15:54:54
Говорящий с текстолитом
Аватар пользователя

Зарегистрирован: Сб апр 17, 2021 12:24:15
Сообщений: 1521
Откуда: Украина
Рейтинг сообщения: 0
Вытянул последнию плату с телика, возможно УНЧ. Медь снял. Есть смысл разбивать кинескоп?


Цитата:
Все ждут от тебя супергетеродин !))


Ладно)) Я просто скоро на 9 дн уезжаю... Книгу закачал, буду чисто с теорией работать некоторое время.


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 16:11:26
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 0
Niobium писал(а):
Есть смысл разбивать кинескоп?

Есть смысл сбросить кинескоп с 10-го этажа... и посмотреть как они классно взрываются)) :)))
Эти кинескопы даром никому не нужны.))
Из них даже осциллограф не собрать...
:tea:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 17:01:43
Модератор
Аватар пользователя

Карма: 159
Рейтинг сообщений: 4074
Зарегистрирован: Пт янв 23, 2009 19:20:05
Сообщений: 45360
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
...Аккуратненько смотайте бандажную ленту перед тем, как соберетесь взорвать кинескоп... Если останетесь живы - напишите о впечатлениях :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 21:00:39
Друг Кота
Аватар пользователя

Карма: 64
Рейтинг сообщений: 1102
Зарегистрирован: Ср ноя 17, 2010 23:10:55
Сообщений: 5837
Откуда: Ижевск LO66NU
Рейтинг сообщения: 0
Маску можно использовать в качестве декоративной сетки на какой-нить звукоизлучатель....

_________________
В начале жизнь мучает вопросами, в конце - ответами...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вс июл 04, 2021 22:27:01
Модератор
Аватар пользователя

Карма: 159
Рейтинг сообщений: 4074
Зарегистрирован: Пт янв 23, 2009 19:20:05
Сообщений: 45360
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Ржавеет она быстро, да и отношение площади отверстий к площади металла не самое оптимальное - звук будет гасить довольно заметно...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Пн июл 05, 2021 15:38:01
Говорящий с текстолитом
Аватар пользователя

Зарегистрирован: Сб апр 17, 2021 12:24:15
Сообщений: 1521
Откуда: Украина
Рейтинг сообщения: 0
Воздух с кинескопа спустил, разрубив сапкой стеклянную заглушку (запайку). Взрыва не было.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Пн июл 05, 2021 23:50:12
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 0
Niobium писал(а):
Взрыва не было.

Взрыв будет только если сбросить кинескоп с 10-го этажа... )) :)))

Добавлено after 3 minutes 44 seconds:
Найду телек. Разберу телек. Соберу свой телек.

А что смотреть будем ?
В России уже давно прекратили вещание все АНАЛОГОВЫЕ телерадиоцентры.
Осталось только ЦИФРОВОЕ телевидение.
Теперь не достаточно просто собрать телик... Надо ещё будет покупать к нему цифровую приставку.
:P


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вт июл 06, 2021 08:03:45
Друг Кота

Карма: 49
Рейтинг сообщений: 547
Зарегистрирован: Чт фев 20, 2014 18:57:55
Сообщений: 19494
Рейтинг сообщения: 0
Собрать телек... ну ну )

_________________
"Вся военная пропаганда, все крики, ложь и ненависть исходят от людей, которые на эту войну не пойдут !" / Джордж Оруэлл /
"Война - это,когда за интересы других,гибнут совершенно безвинные люди." / Уинстон Черчилль /


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Вт июл 06, 2021 11:16:34
Говорящий с текстолитом
Аватар пользователя

Зарегистрирован: Сб апр 17, 2021 12:24:15
Сообщений: 1521
Откуда: Украина
Рейтинг сообщения: 0
Надо ещё будет покупать к нему цифровую приставку.
:P


Есть :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Чт июл 08, 2021 06:57:18
Говорящий с текстолитом
Аватар пользователя

Зарегистрирован: Сб апр 17, 2021 12:24:15
Сообщений: 1521
Откуда: Украина
Рейтинг сообщения: 0
Как передаётся сигнал по сотовым вышкам?

Еду сейчас и вижу вышку в чистом поле. К ней подведён сигнальный кабель, или только питание? Может они лавинообразно передают цифровой сигнал?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Чт июл 08, 2021 09:18:32
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 0
Супергетеродин уже собрал ? )) Или сразу переходим к развёртыванию сети сотовой связи ? )) :)))
Niobium писал(а):
Как передаётся сигнал по сотовым вышкам?

Тебе подробно рассказать или в общих чертах ? Просто я их сам делал )) :P


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Чт июл 08, 2021 09:53:30
Говорящий с текстолитом
Аватар пользователя

Зарегистрирован: Сб апр 17, 2021 12:24:15
Сообщений: 1521
Откуда: Украина
Рейтинг сообщения: 0
Ну в поездку паяльник не брал, поэтому поизучаю пока другие темы (в том числе теорию супергетеродина).

Да рассказать подробно, буду благодарен.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Чт июл 08, 2021 14:01:59
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 8

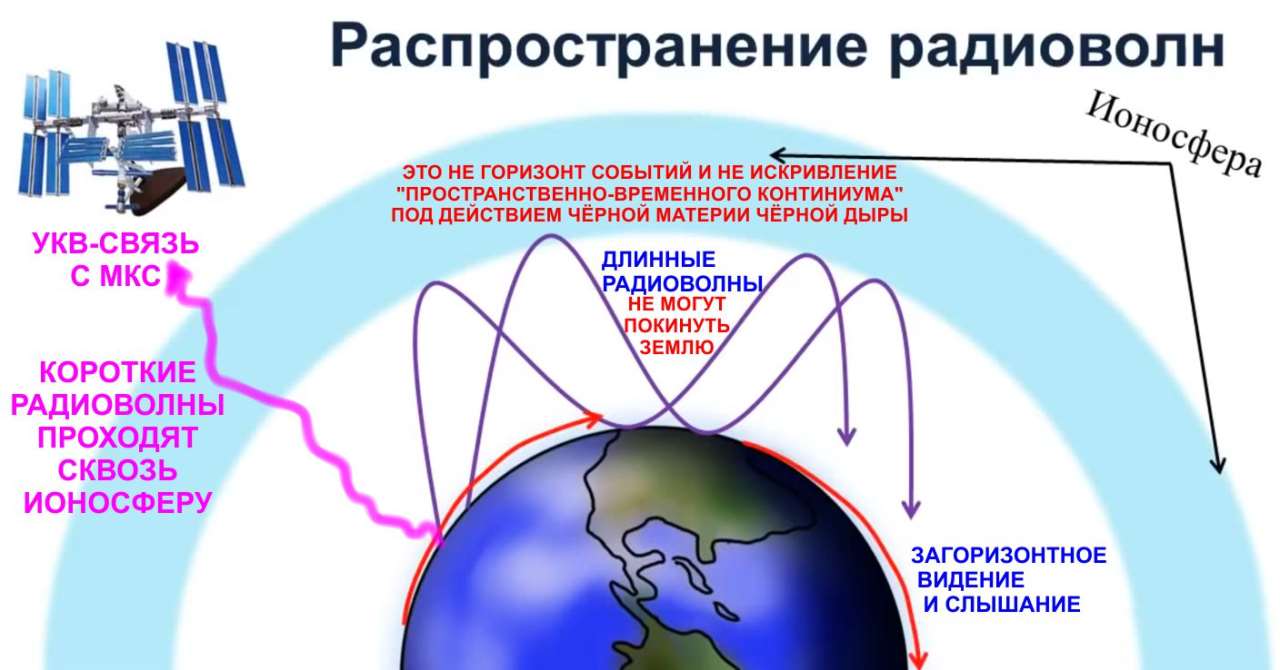

Во первых вся сотовая связь работает на Супергетеродинах))
Niobium писал(а):
Еду сейчас и вижу вышку в чистом поле.

Это называется Базовая Станция (БС).
Niobium писал(а):
Может они лавинообразно передают цифровой сигнал?

Если в общих чертах, то сотовая связь работает точно так же как Бесшовный домашний Wi-Fi (Технология Wi-Fi Mesh).
https://www.youtube.com/watch?v=nRlxaBC9VXo
https://www.youtube.com/watch?v=V__-gf8dtUc
Niobium писал(а):
К ней подведён сигнальный кабель, или только питание?

К каждой БС подведён:
1-сигнальный кабель (волоконно-оптический).
2-радиорелейка.
3-питание.
:tea:

Добавлено after 58 minutes 32 seconds:
Niobium писал(а):
Да рассказать подробно

:tea: ))
Питание.
Если "вышка" (БС) в чистом поле, то рядом должен быть трансформатор.
Вложение:
Screenshot_1.jpg [27.6 KiB]
Скачиваний: 196

Если рядом трансформатора не видно, значит он где-то в радиусе ~1 км от БС.

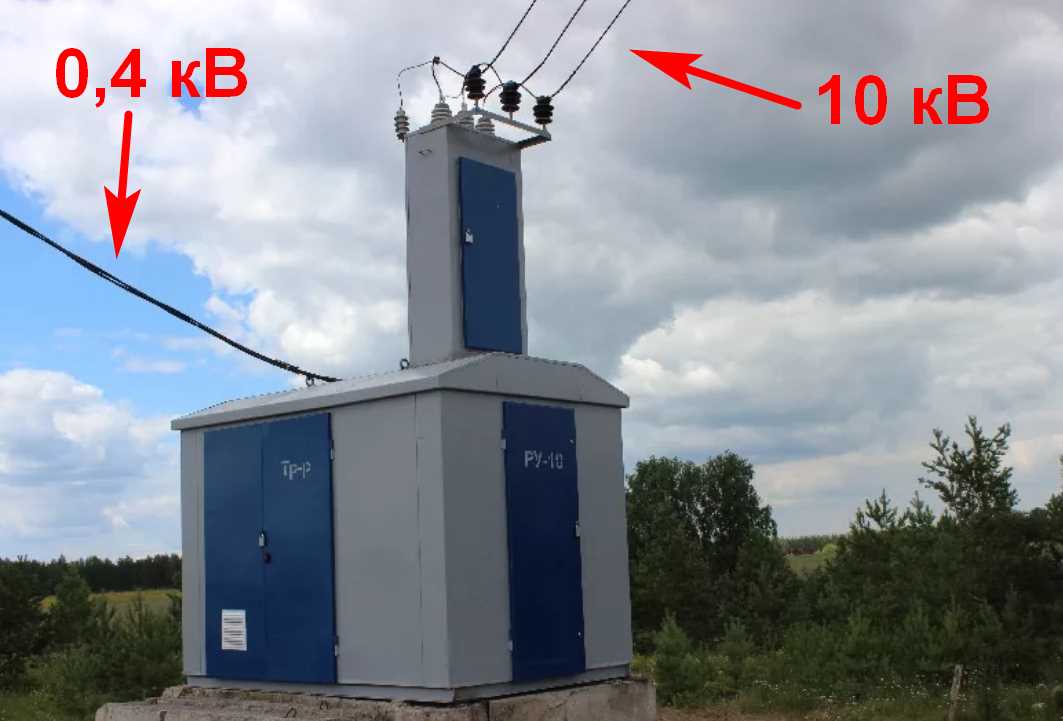

Трансформатор обычно КТП-10/0,4 кВ.
Вложение:
Screenshot_2.jpg [44.33 KiB]
Скачиваний: 179

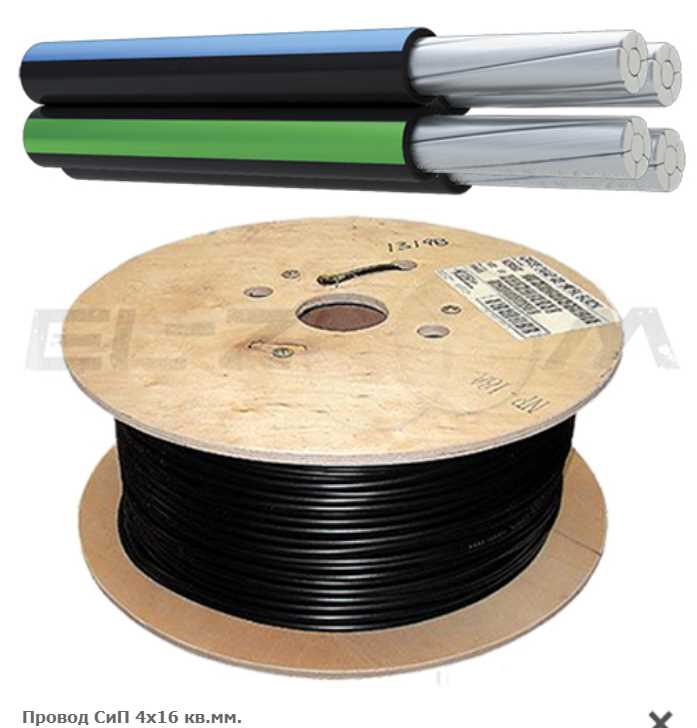

От трансформатора к БС идет кабель. Обычно кабель СиП.
Вложение:
Screenshot_3.jpg [35.21 KiB]
Скачиваний: 175

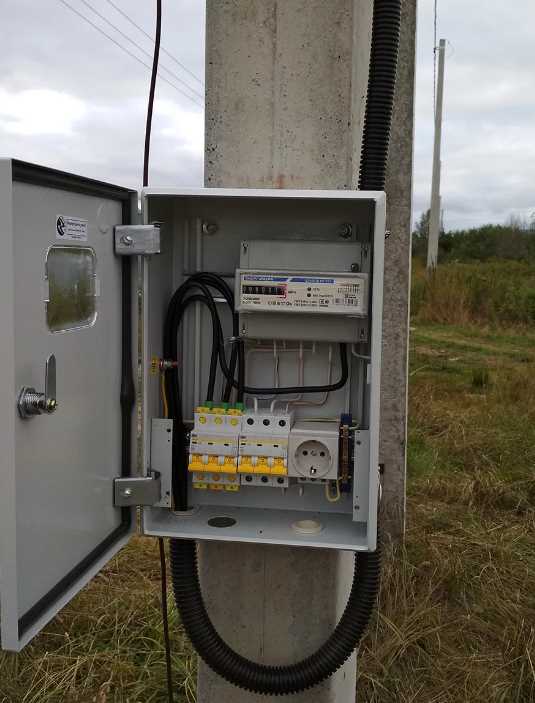

Кабель СиП идет по столбам до электрощитка. Электрощиток (со счётчиком) может быть на столбе (опоре)
Вложение:
Screenshot_4.jpg [38.37 KiB]
Скачиваний: 171

или внутри самой БС (это такой железный вагончик с оборудованием). Его ещё называют "сайт".
Вложение:
Screenshot_7.jpg [43.89 KiB]
Скачиваний: 186

:tea:

Добавлено after 12 minutes 38 seconds:

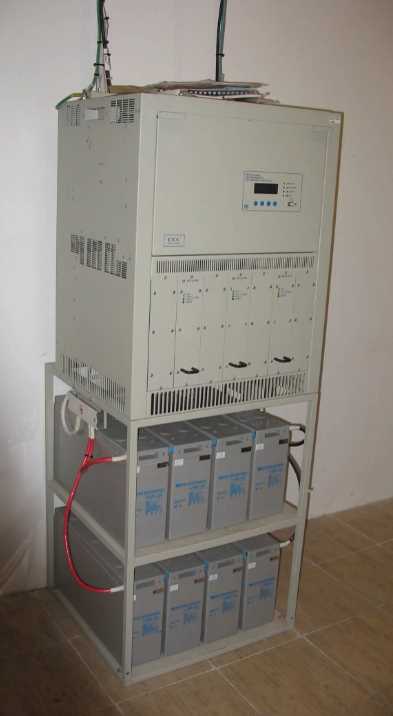

Внутри вагончика находится стойка с блоками питания и аккумуляторами.
Вложение:
Screenshot_5.jpg [18.11 KiB]
Скачиваний: 187

Это такой большой UPS (или ИБП - источник бесперебойного питания) для БС ))
Обычные гелевые свинцовые аккумуляторы 4 штуки по 12V каждый. В сумме дают 48V. Всё оборудование БС работает от 48V.
Если отключат электричество, то БС работает на аккумуляторах. Обычно на 12 часов хватает))
Аккумуляторов может быть много...
Вложение:
Screenshot_6.jpg [106.28 KiB]
Скачиваний: 171

Тогда БС может работать на аккумуляторах и сутки... и даже больше суток...

А если суток мало, то рядом ставят второй вагончик.
Вложение:
Screenshot_8.jpg [73.95 KiB]
Скачиваний: 170

Во втором вагончике находится дизель-генератор.
Вложение:
Screenshot_9.jpg [80.15 KiB]
Скачиваний: 167

Если отключат электричество, то автоматически запускается дизель-генератор.
Тогда БС может работать пока не закончится солярка )) больше суток...
:P
С питанием разобрались ))
:tea:

Добавлено after 2 hours 40 minutes 33 seconds:
Радиорелейка.
Когда только стоили сотовую сеть
Вложение:
Screenshot_13.jpg [30.18 KiB]
Скачиваний: 190

все БС соединяли радиорелейками.
Вложение:
Screenshot_15.jpg [26.75 KiB]
Скачиваний: 168

Принцип работы радиорелейки похож на принцип работы спутникового ресивера. ))
В комплект спутникового ресивера входит:
1- антенна (тарелка).
2- ВЧ блок.
3- коаксиальный кабель.
4- ресивер (приёмник).
Вложение:
комплект ресивера.jpg [32.9 KiB]
Скачиваний: 186

В комплект радиорелейки для сотовой связи входит:
1- антенна (тарелка).
2- ВЧ блок.
3- коаксиальный кабель.
4- трансивер (приёмник + передатчик + коммутатор).
Вложение:
комплект релейка.jpg [35.98 KiB]
Скачиваний: 150

Подробней по релейкам см. в Интете))
http://www.oc.ru/katalog/rrs/micrl-pdh-plus/

Антенны релейки монтируются на мачте.
Вложение:
Screenshot_10.jpg [40.3 KiB]
Скачиваний: 178


Добавлено after 2 minutes 44 seconds:
Вложение:
Screenshot_11.jpg [39.3 KiB]
Скачиваний: 162

Кабель спускается вниз и заходит в БС.
Внутри БС стоят трансиверы (приёмник + передатчик + коммутатор). Вот они))
Вложение:
релейка БС.jpg [104.66 KiB]
Скачиваний: 185

Как видим всё работает просто)).
:tea:

Добавлено after 10 minutes 55 seconds:
Позже уже практически все БС подключили по оптическому кабелю.
Вот такой прикольный "паровозик" весело бежит по полю и закапывает оптический кабель для БС)) :P
Вложение:
оптический кабель.jpg [127.09 KiB]
Скачиваний: 196

На Украине практически все БС работают и по релейкам и по оптическому кабелю.
А коммутатор БС автоматом переключает релейка <> кабель.
Это кратко))
:tea:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Чт июл 08, 2021 18:11:57
Друг Кота

Карма: 49
Рейтинг сообщений: 547
Зарегистрирован: Чт фев 20, 2014 18:57:55
Сообщений: 19494
Рейтинг сообщения: 0
Теперь он в курсе где брать детали. Вышка то в поле )

_________________
"Вся военная пропаганда, все крики, ложь и ненависть исходят от людей, которые на эту войну не пойдут !" / Джордж Оруэлл /
"Война - это,когда за интересы других,гибнут совершенно безвинные люди." / Уинстон Черчилль /


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Чт июл 08, 2021 21:30:19
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 5
Операторы часто "выкидывают" детали... меняют оборудование... Особенно после пожара))
Да нет там ничего интересного))

Старые аккумуляторы прихватить ?
Вложение:
Screenshot_1.jpg [67.21 KiB]
Скачиваний: 178

Или старое оборудование... узкоспециализированное...
Вложение:
Screenshot_5.jpg [88.8 KiB]
Скачиваний: 183

Хотел прихватить радиорелейки 38 ГГц... А топот подумал... И куда их ставить ?)) На огород на дачу ? )) :)))
Или блок передатчиков ? Что будем передавать ? ))
Вложение:
Screenshot_10.jpg [37.73 KiB]
Скачиваний: 169


Из интересного разве что коммутатор какой-нибудь прикольный... Cisco... )) :roll:
Вложение:
Screenshot_8.jpg [68.89 KiB]
Скачиваний: 179

Да блок Медиаконвертеров... :roll:
Вложение:
Screenshot_7.jpg [64.58 KiB]
Скачиваний: 188

Такое дома пригодится. ))
:tea:
Остальное как по мне хлам))
:tea:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Сб июл 17, 2021 21:41:36
Говорящий с текстолитом
Аватар пользователя

Зарегистрирован: Сб апр 17, 2021 12:24:15
Сообщений: 1521
Откуда: Украина
Рейтинг сообщения: 0
Я наконец-то приехал. Успел чуть-чуть почитать книжки по супергетеродину и нифига не понял. Как работаю УВЧ/УНЧ, колеб. контур, гетеродин понятно. А вот смеситель - загадка.

Кстати... В горах слышно было всего две КВ радиостанции, и то посредственно. В чистом поле (примерно середина Украины) в 3 часа ночи ловило отлично станций так 15 в СВ и 3 станции ДВ. В КВ помехи. Так, как Украина - страна степей, по большей части, то ДВ/СВ в поле ловит отлично. Если не ошибаюсь, то СВ/ДВ хорошо огибают препятствия и хорошо распространяются на дальнии расстояния на открытой местности. А КВ и дальше до СВЧ излучения отражаются от ионосферы, а она зависит от погоды (?) и поэтому то ловит, то не ловит.

Так вот... Посоветуйте нормальную схему супергетеродина на КВ.
И мне ещё надо разобраться со смесителем, поэтому можно схему, где смеситель не объединённ с гетеродином, так проще понять. УНЧ к схеме приделаю свой (тот, что из радио прямого усиления).


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Собираю приёмники/передатчики/другие "частотные" схемы
СообщениеДобавлено: Сб июл 17, 2021 22:41:14
Друг Кота

Карма: -1
Рейтинг сообщений: 86
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8899
Откуда: .ru
Рейтинг сообщения: 0
Niobium писал(а):
КВ и дальше до СВЧ излучения отражаются от ионосферы, а она зависит от погоды (?) и поэтому то ловит, то не ловит.

Вложение:
0.jpg [69.29 KiB]
Скачиваний: 259

Вложение:
1.jpg [73.83 KiB]
Скачиваний: 205

))
Вложение:
3.jpg [139.38 KiB]
Скачиваний: 213

Niobium писал(а):
Посоветуйте нормальную схему супергетеродина на КВ.

На КВ все суперы с отдельным гетеродином. Схемы с отдельным гетеродином работают лучше.
Только старые приёмники делали со смеситель объединённым с гетеродином... Экономили транзисторы))
Niobium писал(а):
смеситель - загадка.

Нет там никакой загадки.

Добавлено after 2 minutes 52 seconds:
Смеситель - два сигнала на входе транзистора складываются и на выходе получается разностный сигнал.

Добавлено after 1 minute 36 seconds:
Вложение:
4.jpg [31.47 KiB]
Скачиваний: 233

:tea:

Добавлено after 5 minutes 15 seconds:
А вот смеситель - загадка.

https://ru.wikipedia.org/wiki/Биения


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 4434 ]    , 2, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 17


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
