К176ИЕ5, К176ИЕ12

[Дмитрий М]

Вроде в Радио или сборниках ВРЛ она описывалась или принцип работы применительно к какой-то конструкции. По моему там стоял фильтр что выделял этот "писк" и схема предустановки, они же корректировали на в 12 ночи (когда можно обнулить просто часы) а в 15 часов вроде по Москве.

[АлександрЛ]

[uquote="Дмитрий М",url="/forum/viewtopic.php?p=4233079#p4233079"]Вроде в Радио или сборниках ВРЛ она описывалась или принцип работы применительно к какой-то конструкции.[/uquote]

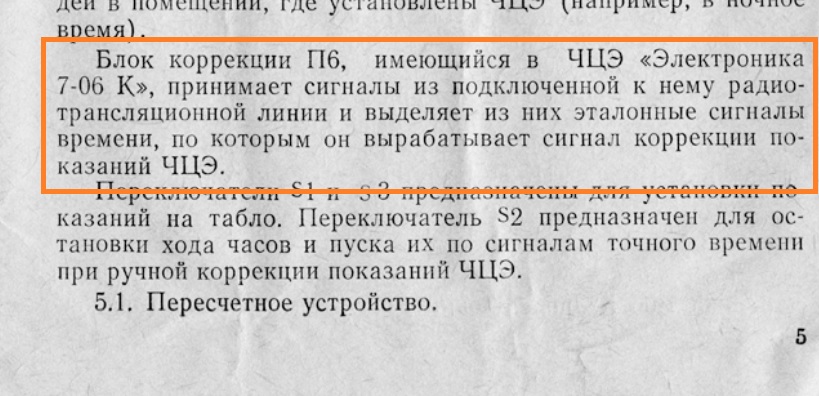

Вот нашел инструкцию от Электроники 7-06 и 7-06К
https://www.glaver.org/blog/e7-06-manual-web.pdf
ВОТ:

[главный колбасист]

пошли часы с помощью двух инверторов 561ла7 и родного гробика выпаянного из них же.
завелся с пол-пинка.Полностью работоспособны и без блока коррекции.Оно видать,как опция.
Может и отсутствовать.

[Дмитрий М]

Ну так он раз в сутки задействовался. Почему бы и без него не работать. Кстати а у него есть выходы предустановки в счётчики? По идее если его изымать (если он платой) то должна заглушка вставляться. Ну я бы так его реализовал.

[главный колбасист]

А я ж схему давал,где то на предыдущей странице.

[АлександрЛ]

Там нет "предустановки", поскольку сигналы точного времени передаются в момент ХХ часов 00 минут 00 секунд, то это аналогично нажатию кнопки "коррекция" у часов- то есть, установка счётчиков минут и секунд в нули (счётчик секунд есть в составе 176ИЕ12, но мы его состояние не видим)
Вот схема соединения блоков:

Красным выделен блок коррекции
И вот схема основного модуля часов:

Красным выделены разъёмы подключения "блока коррекции",
И тут видно, что коррекция часов происходит при подаче высокого уровня на контакт 3 разъёма XS3, который, через диод VD1 подаёт высокий уровень на микросхемы D1, D2 и D3
При отключении "блока коррекции" в схему часов просто перестают поступать импульсы коррекции..

[Дмитрий М]

А разве сигнал коррекции времени только в 12 ночи был? Мне казалось что я его днем слышал, часа в три дня... Как они не сбрасывались в другие интервалы подачи тонального сигнала?

[VNS]

[uquote="Дмитрий М",url="/forum/viewtopic.php?p=4233186#p4233186"]А разве сигнал коррекции времени только в 12 ночи был? Мне казалось что я его днем слышал, часа в три дня...[/uquote]
Сигнал передавался каждый час. 24 раза в сутки.

[Дмитрий М]

Ну вот примерно так я и помню... Так почему он не сбрасывал часы каждый час в нули? Или там только разряд минут обнулялся, без добавления/вычитания в часы? Они же могли как спешить так и отставать в реале.

[АлександрЛ]

[uquote="Дмитрий М",url="/forum/viewtopic.php?p=4233199#p4233199"]Ну вот примерно так я и помню... Так почему он не сбрасывал часы каждый час в нули? Или там только разряд минут обнулялся,[/uquote]
Я же написал:

И тут видно, что коррекция часов происходит при подаче высокого уровня на контакт 3 разъёма XS3, который, через диод VD1 подаёт высокий уровень на микросхемы D1, D2 и D3

D1 это сам 176ИЕ12
D2 счётчик единиц минут
D3 счётчик десятков минут
По схеме видно, что сброс НЕ ПОДАЁСЯ на счётчики часов и минут!
При приходе сигнала "сброс" на счётчики минут- если уже произошел переход на следующий час (часы спешат), то просто сбрасываются в ноль счётчики минут, если часы отстают, то, за 5 минут (кажется именно за 5, но это не точно) на выходе "переноса" (вывод 02 176ИЕ3 или 176ИЕ4) возникает логическая "1", которая по сигналу "сброс" падает "в ноль", и счётчик часов прибавляет единичку.

главный колбасист, а что за счётчики D1 и D3 стоят на плате коррекции?Уже нашел- 176ИЕ1....

[главный колбасист]

Да,возможный ответ на ваш вопрос,сбоку три кнопки.Одна устанавливает часы,вторая минуты.
А третья обнуляет только минуты,не трогая часы,что бы там не стояло.

p.s.

При приходе сигнала "сброс" на счётчики минут- если уже произошел переход на следующий час (часы спешат), то просто сбрасываются в ноль счётчики минут, если часы отстают, то, за 5 минут (кажется именно за 5, но это не точно) на выходе "переноса" (вывод 02 176ИЕ3 или 176ИЕ4) возникает логическая "1", которая по сигналу "сброс" падает "в ноль", и счётчик часов прибавляет единичку.

Кажется,так и есть.

[Дмитрий М]

АлександрЛ, спасибо за консультацию... Там схема не особо читаемая, да и разбираться особо не было смысла... Ну я так примерно и думал.

[musor]

если часы 4бежали вперед на час или 2(что маловероятно при ежечасной корекци -типичный уход +-30-60сек в сутк4и без коректора если кварц хотяб грубо настроен в +-1гц но обычно кварц настраивали по поверочным приборам с точностью 0,1-0.01с) придется ручками прогнать по кругу все 24часа суток
но такое крайне редко бывало-в основном при переходе назимнелетне время

[Дмитрий М]

Ну они типа уличные (уход большой мог быть), я такие часто на всяких промпредприятиях над проходной на улице видел, типа чтобы труженик поднажал к часу Х перед проходной...
Правда их обычно потом на лампочки или неонки переделывали, зеленые индикаторы особой долговечностью не отличались.. А отдельно приобрести было сложно во время плановой экономики. Сам на МТХ-90 перепаивал в КБ, их на складах тысячи были с 60-х годов откуда-то...

[АлександрЛ]

[uquote="musor",url="/forum/viewtopic.php?p=4233302#p4233302"]-типичный уход +-30-60сек в сутк4и без коректора если кварц хотяб грубо настроен в +-1гц[/uquote]
Вот табличка из книги по ремонту электронных часов,

из неё видно (можно, конечно и самому посчитать, но тут уже всё посчитано) что, отклонение точности кварца +- 1 Гц вызывает уход часов на +- 2,6 секунд в сутки..
60 секунд в сутки- это +- 30 Гц!!!

[главный колбасист]

Цитата:
При приходе сигнала "сброс" на счётчики минут- если уже произошел переход на следующий час (часы спешат), то просто сбрасываются в ноль счётчики минут, если часы отстают, то, за 5 минут (кажется именно за 5, но это не точно) на выходе "переноса" (вывод 02 176ИЕ3 или 176ИЕ4) возникает логическая "1", которая по сигналу "сброс" падает "в ноль", и счётчик часов прибавляет единичку.

Да,так и есть. Причем даже без блока коррекции.
Не хотелось прерывать процесс,шли сутки почти,на уход частоты.
Нормально,причем без всяких подстроек и конденсаторов вообще нет.
Голый кварц.Ну а если что,раз в неделю уборщица на табуретку залезет,на
кнопку нажмет.

Добавлено after 6 hours 46 minutes 32 seconds:

Правда их обычно потом на лампочки или неонки переделывали, зеленые индикаторы особой долговечностью не отличались..

Сегодня смотрю,у тех которые висят,действительно почти половина зеленых кружков не светится.
Которые вовремя сломались,у меня,светятся все.

[АлександрЛ]

Вообще советские вакуумно- люминесцентные индикаторы не отличались особой долговечностью, и даже различные ухищрения тут не помогали.. 90% неисправностей часов на ВЛИ- "выгорание" индикаторов.
А вот импорт в этом отношении - неплохо работал. У меня есть примеры, когда индикатор работал в режиме 24*7 в течение 10+ лет, (>88000 часов) и при этом особой потери яркости не наблюдалось

[musor]

насчет импорта не к месту и главное НЕ ВРЕМЯ совок был самодостаточен былоб забавно еслиб великий СССР покупал у буржуеф жалкие ИВЛ...
в свое время новые индикаторы в тч и те что стоят в этих часах были вполне доступны стоили недорого пор отношению к цене таких часоф так что ремонт вполне реален но там проблема вынуть эти модули разрядоф с индикаторами и потом вернуть взад не сломаф...

[74LS00]

Все микросхемы по ногам не совпадают, у каждой 176ИЕ свои.
Начать бы с кварца. Там сопротивление 24М любая пыль его коротнуть может, первым делом надо отмыть и высушить.

[musor]

кварцы эти нч малогабаритки склоны к деградации увы...
утечки на плате тоже возможны но обычно эти цепи покрыты лаком
