[Ян]

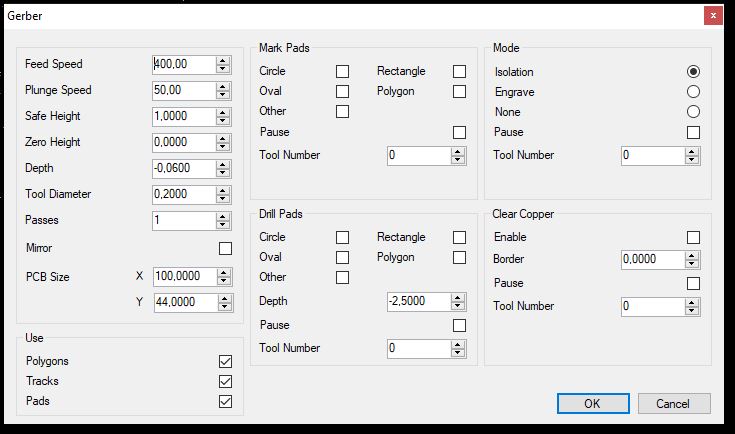

При загрузке гербера появляется окно, в котором и можно все указать. Для фрезеровки плат у меня это указано 1 раз, и я ничего не меняю. Поэтому очень удобно и быстро.



Да, когда фрезерую железки программу подготавливаю уже либо в арткаме, либо во фьюжине. Последний конечно очень удобен.

[sendust77]

Приветствую уважаемые коллеги.
Не подскажите как создать компонент , вернее его pettern из PCB layout ? Допустим развел некую плату , дорожки разведены.
Далее есть такое там как group into component. Но при группировании и сохранении в компонент разведенные дорожки не сохраняются. Остаются только сам pettern компонентов.

[Ян]

Так есть же редактор компонентов и корпусов. Создаете компонент и корпус, привязываете корпус к компоненту, а потом разводите плату. Что вы описали не совсем понятно, но похоже что вы пытались нарисовать компонент прямо на плате. Если это так, то это как-то не правильно.

[sendust77]

например нарисовал схему, развел плату по схеме. Допустим какой-то узел питания. Этот узел состоит из многих компонентов с требуемой разводкой дорожек. Далее этот узел надо сохранить как pettern , далее в компонент эдиторе создается компонент и к нему привязывается этот pettern. Далее его можно вставлять в схематик . При конвертации в PCB для этого компонента будут дорожки которые прохавает гербер . А главное прелесть этого всего что автороутер не будет видеть уже разведенные дорожки в этом петтерне . То есть он будет считать его как компонент.

Добавлено after 10 minutes 3 seconds:
Рисунок 1 так он будет выглядеть как pattern На рисунке 2 соответственно в component editor

[Martian]

что такое pettern?
описанное нафиг не нужно и элементарно делается благодаря сквозному проектированию.

[sendust77]

[uquote="Martian",url="/forum/viewtopic.php?p=4407791#p4407791"]что такое pettern?
описанное нафиг не нужно и элементарно делается благодаря сквозному проектированию.[/uquote]

Это pattern editor

[Martian]

что такое pettern?

Это pattern editor

Далее этот узел надо сохранить как pettern

то есть, сохранить как редактор шаблонов. Оригинально. Может, стоит для начала по-русски писать, чтобы было ясно и понятно?

[sendust77]

Смысл в том чтобы при конвертации схемы в PCB была видна внутренняя структура созданного компонента . Компонент состоит из набора стандартных компонентов. Это как что-то наподобие микросборки которая в схеме отображается как микросхема а вот при конвертации этой схемы в pcb микросборка уже представляется как набор элементов (диоды транзисторы резисторы итд) которые уже имеют разведенные дорожки между ними. При запуске автороутера дорожки в пределах этой микросборки не будут разводиться . Но будут разводиться за пределами этих микросборок. Как то так.

[сергей999]

Такого в трейсе не встречал, вы хотите плату в плате создать, так не бывает, не знаю такого трассировщика.
Ну и смысла тоже не пойму, если будут видны все детали с дорожками, смысл в целом блоке, разве что лень все перерисовывать. Так создайте плату, в следующую плату просто копируйте и вставляйте нужный вам кусок.

[sendust77]

Да, можно создать плату а потом копировать. Но тогда нельзя будет сделать сверку со схемой, и самое главное автотрассировщик будет разводить эту плату в том числе. А тут как бы есть же встроенная фича в диптрейсе, что можно конвертировать сборку в компонент а потом сохранить. И оно сохраняет кроме дорожек.

Добавлено after 14 minutes 30 seconds:
Вот еще , как сохранить чтобы и дорожки были сохранены?

На рис 4 видно как он отображается в pattern editor . Но как сделать так чтобы и разведенные дорожки были видны?

Добавлено after 45 minutes 19 seconds:
На рисунке 8 в pattern editor развел дорожки линиями между компонентами. Потом в Component Editor сделал уже элемент и присоединил к нему тот корпус что ранее создал рис. 5
На рис. 6 видно как теперь отображается элемент и его корпус в схематике (который фактически состоит из других элементов с разведенными дорожками и преобразован в корпус) . Далее схему преобразовываем в печатную плату Рис 7 и видим как все это выглядит . Так вот вот вопрос , я развел дорожки линиями в сигнальном слое у pattern editor что не удобно и неправильно. Как это сделать из PCB? То есть из PCB сохраняется все кроме разведенных дорожек. Идея понятна? А то я уже не знаю как объяснить это.

[сергей999]

Упертость это конечно хорошо. делал надписи в слое меди , может таким способом придумаешь .

Спойлер

надписи.txt

(777 байт) 68 скачиваний

[angren68]

[uquote="сергей999",url="/forum/viewtopic.php?p=4408718#p4408718"]Упертость это конечно хорошо. делал надписи в слое меди , может таким способом придумаешь .

Спойлер

надписи.txt

[/uquote]
А чё? Вариант
P.S. О, блин, как такой шрифт получился?
Оффтоп. Несколько раз нарывался на "радиокоте" на сообщения типа: шрифт изменился по непонятной причине. Сегодня у меня так. Кто просветит? Вот скрин с сообщения. Где я "накосячил"?

[aleksandr-zh]

Приветствую всех
Есть вот такой модуль: выступающие краевые контакты


Вставляется в прорези платы и паяется
Вот только не знаю как сделать чтобы эти отверстия в моей плате были металлизированные...

Сейчас просто вырезы и контакты для пайки с одной стороны.






В самой программе есть возможность сделать круглые или овальные отверстия с металлизацией. Прямоугольные не нашел. Может кто подскажет?

[angren68]

[uquote="aleksandr-zh",url="/forum/viewtopic.php?p=4410204#p4410204"]В самой программе есть возможность сделать круглые или овальные отверстия с металлизацией. Прямоугольные не нашел. Может кто подскажет?[/uquote]
Если вашу задачу решать "в лоб", то решения нет. Но, если призадуматься, то зачем вам прямоугольное металлизированное отверстие? Ваша "вставляемая" плата также, в-основном, не будет иметь металлизации на боковых гранях. У неё всего на двух гранях металлизация. И зачем вам в таком случае "прямоугольное" отверстие? Овала достаточно вполне, с диаметром, равным толщине вставляемой платы, либо радиусом в половину толщины... У вас никаких площадок для пайки не "потеряется".
Припаиваете с двух сторон. А на торцах вставляемой платы и участков для пайки то нет.
P.S. Посмотрел ваши фотки внимательней, увидел, что может такая проблема возникнуть, если рядом два контакта , пропаиваемых с двух сторон, но имеющих разные "сети". Там может не хватить "разноса". Решение есть, попробую грамотно озвучить. Но уже завтра.

[aleksandr-zh]

[uquote="angren68",url="/forum/viewtopic.php?p=4410218#p4410218"]P.S. Посмотрел ваши фотки внимательней, увидел, что может такая проблема возникнуть, если рядом два контакта , пропаиваемых с двух сторон, но имеющих разные "сети". Там может не хватить "разноса".[/uquote]
Вот в этом и проблема... ))

[angren68]

[uquote="aleksandr-zh",url="/forum/viewtopic.php?p=4410234#p4410234"][uquote="angren68",url="/forum/viewtopic.php?p=4410218#p4410218"]P.S. Посмотрел ваши фотки внимательней, увидел, что может такая проблема возникнуть, если рядом два контакта , пропаиваемых с двух сторон, но имеющих разные "сети". Там может не хватить "разноса".[/uquote]
Вот в этом и проблема... ))[/uquote]
Нет проблем. Сейчас напишу. Дайте десять минут!
Оперируйте этими параметрами!



В таком варианте вы можете задать размеры так, чтобы площадки друг другу не мешали!

[aleksandr-zh]

Это я умею ))
Я ж писал: "В самой программе есть возможность сделать круглые или овальные отверстия с металлизацией. Прямоугольные не нашел"

[trengtor]

[uquote="aleksandr-zh",url="/forum/viewtopic.php?p=4410320#p4410320"]Это я умею.
Прямоугольные не нашел.[/uquote]
Как вы их делать-то собрались? Фреза в любом случае скруглённый угол сделает.

[aleksandr-zh]

Ну зачем говорить, если не в теме... Никаких скруглений там, где Я не заложил специально, нет

[angren68]

[uquote="aleksandr-zh",url="/forum/viewtopic.php?p=4410496#p4410496"]Ну зачем говорить, если не в теме... Никаких скруглений там, где Я не заложил специально, нет[/uquote]
Да всё понятно. Непонятно только ваше патологическое желание иметь квадратное металлизированное отверстие! Зачем такое, если на впаиваемой плате всего ДВЕ грани для пайки?
P.S. Ищите такой софт, который позволяет делать такое, в чём проблемы то?
P.P.S. Возможно, я не прав, и я точно не знаю все возможности программы. Но я не знаю такой функции.
