Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 12:17:09
Родился

Зарегистрирован: Пн май 17, 2010 12:13:53
Сообщений: 4
Рейтинг сообщения: 0

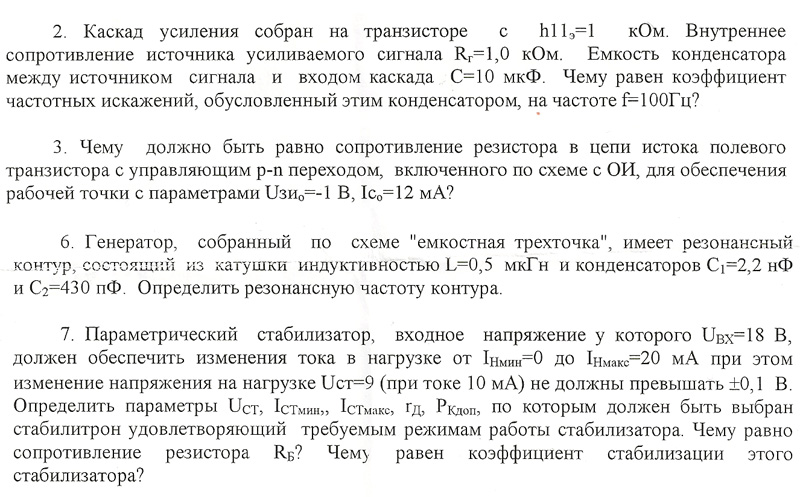

Здравствуйте, Товарищи-электроники. Может ли кто-то подсказать как решать пару вот таких задачек?
Под совсем типовые они не попадают - пересмотрел уже всю теорию на сайте, но как-то просто они не решились...
Если кто-то объяснит как их можно решить - буду признателен :)
ПС - если что, можно в асю - 745474


Вложения:
123.jpg [151.88 KiB]
Скачиваний: 531
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 12:24:44
Вымогатель припоя

Зарегистрирован: Вт мар 30, 2010 11:23:14
Сообщений: 591
Рейтинг сообщения: 0
Gudd-Head писал(а):
Ну, во-первых, хорошо бы прикинуть импеданс этого конденсатора на частоте переменного тока. На 50-ти герцах это будет больше 60 кОм, что при 220 вольтах даст всего 3 мА. Так что ток действительно идёт в любом случае, а вот его амплитуда может быть различной.

Так в обратном направлении, когда переключатель разомкнут, амплитуда опять же будет маленькой, и ток пойдет по катушке? Цель конденсатора то и есть пустить бросок через себя, что бы не повредился выключатель?
И как вы так прикинули импеданс конденсатора на частотах? При помощи формул с комплексными числами?


Вернуться наверх


JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 12:31:28
Мудрый кот
Аватар пользователя

Карма: 19
Рейтинг сообщений: 166
Зарегистрирован: Сб окт 10, 2009 17:16:58
Сообщений: 1732
Откуда: Россия.
Рейтинг сообщения: 0
xister писал(а):
но как-то просто они не решились...

Мы вообще не видим, что Вы решали.
Кинули картинку из методички и все.

Вот здесь видно, что решали.
viewtopic.php?f=28&t=30223
А для Вас вот тема.
viewtopic.php?f=17&t=25784


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 12:43:04
Родился

Зарегистрирован: Пн май 17, 2010 12:13:53
Сообщений: 4
Рейтинг сообщения: 0
Цитата:
Так вот эта тема.
viewtopic.php?f=17&t=25784

Если бы я учился на электроника - мне возможно и была бы актуальна эта тема, а у меня этот предмет должен пройти мимо и никак мне не мешать... :)
А т.к. я учусь на физика-конструктора-ядерных реакторов...то как бы эта электроника мне вообще ни к одному месту.


Вернуться наверх

Барьерные силовые клеммы от Degson – расширение складского ассортимента Компэл

Обновленная линейка барьерных клеммных блоков Degson, поступивших на склад Компэл, содержит широкий ряд клемм, подходящих для соединения проводников различного сечения (от 22AWG до 10AWG). Барьерные клеммные колодки сочетают в себе удобство, простоту и надежность соединения. Это достигается за счет ответственного производства и использования высококачественных материалов. Винтовые клеммные блоки барьерного типа Degson предназначены в первую очередь для коммутации в сильноточных цепях, например, в распределительных и измерительных системах.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 13:10:48
Друг Кота
Аватар пользователя

Карма: 31
Рейтинг сообщений: 129
Зарегистрирован: Вт мар 02, 2010 17:05:19
Сообщений: 4446
Откуда: Белоруссия, Минск
Рейтинг сообщения: 0
Цитата:
А т.к. я учусь на физика-конструктора-ядерных реакторов...то как бы эта электроника мне вообще ни к одному месту.


Вспомни Чернобыль! :cry:

_________________
Всё можно наладить,если вертеть в руках достаточно долго!


Вернуться наверх

Вебинар «Экосистема MEAN WELL. Решения для любых задач электропитания» (20.05.2021)

Приглашаем 20 мая на вебинар, посвященный линейке поставок компании MEAN WELL и ее подходу к производству источников питания — как экосистемы продукции и услуг, которая позволяет подобрать оптимальный источник питания для любых задач электропитания. Рассмотрим весь спектр выпускаемой продукции MEAN WELL в области AC/DC-, DC/DC- и DC/AC-преобразователей с подробным разбором интересных и уникальных новинок, их применении и многое другое.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 13:16:26
Родился

Зарегистрирован: Пн май 17, 2010 12:13:53
Сообщений: 4
Рейтинг сообщения: 0
Если щас не сдам электронику - могу гарантировать, что он по моей вине уже точно не повторится...
а если сдам, то буду злым физиком, который построит Чернобыль v2.0 и никого об этом не предупредит :shock:
ПС - 6-ю тоже решил, осталось 2\3\7


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 14:00:54
Встал на лапы
Аватар пользователя

Зарегистрирован: Ср янв 27, 2010 12:33:04
Сообщений: 89
Рейтинг сообщения: 0
Здравствуйте. Помогите с таким вопросом:
Требуется заряжать-разряжать кондёр в цепь, которая работает импульсно. Для того, что-бы уменьшить сопротивление, принято решение собирать батарею керамических конденсаторов. Всего надо ~ 1 мкФ. Только одна бида: прогонять через кондёр надо 30А (и каких-то 12В). На керамику не нашёл такого параметра, как допустимый ток. Знающие люди -- подскажите, какие кондёры юзать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 14:16:39
Друг Кота
Аватар пользователя

Карма: 31
Рейтинг сообщений: 129
Зарегистрирован: Вт мар 02, 2010 17:05:19
Сообщений: 4446
Откуда: Белоруссия, Минск
Рейтинг сообщения: 0
Успехов!

_________________
Всё можно наладить,если вертеть в руках достаточно долго!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 14:18:18
Родился

Зарегистрирован: Пн май 17, 2010 12:13:53
Сообщений: 4
Рейтинг сообщения: 0
какой тут веселый форум...чего не попроси - все сделают :D


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 14:50:46
Модератор
Аватар пользователя

Карма: 61
Рейтинг сообщений: 920
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 17544
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
telomtr писал(а):
Цель конденсатора то и есть пустить бросок через себя, что бы не повредился выключатель?

Цель RC цепочки, как и диода — погасить запасённую в виде тока энергию в катушке. При размыкании ключа напряжение на катушке будет возрастать до тех пор, пока не будет найден контур, по которому ток продолжит течь. В данном случае — это резистор и конденсатор.
telomtr писал(а):
И как вы так прикинули импеданс конденсатора на частотах? При помощи формул с комплексными числами?

Регулярно перемножаю в уме комплексные числа... шутка :) Действительно, в терминах метода комплексных амплитуд конденсатор обладает комплексным импедансом:Изображение
Однако комлексность указывает только на сдвиг фаз между напряжением и током, а само сопротивление есть модуль импеданса, который можно просто посчитать: 1/(2×Pi×f×C)

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Могу не отвечать пару месяцев, не беспокойтесь.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 15:27:25
Вымогатель припоя

Зарегистрирован: Вт мар 30, 2010 11:23:14
Сообщений: 591
Рейтинг сообщения: 0
Gudd-Head писал(а):
Цель RC цепочки, как и диода — погасить запасённую в виде тока энергию в катушке. При размыкании ключа напряжение на катушке будет возрастать до тех пор, пока не будет найден контур, по которому ток продолжит течь. В данном случае — это резистор и конденсатор.

Спасибо за подробный ответ.
Но есть еще кое что не понятное. Вот если данная rc цепь пропускает мили амперы при частоте тока 50 Гц, как она пропустит запасенную энергию в катушке при размыкании ключа?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 15:42:37
Модератор
Аватар пользователя

Карма: 157
Рейтинг сообщений: 1591
Зарегистрирован: Пт апр 28, 2006 15:26:07
Сообщений: 11945
Откуда: Россия.
Рейтинг сообщения: 0
Медали: 2
Мявтор 3-й степени (1) Лучший человек Форума 2017 (1)
fiatlux37 писал(а):
прогонять через кондёр надо 30А (и каких-то 12В).
Копай в сторону реактивной мощности конденсаторов.
Есть специальные типы конденсаторов где этот параметр указан.
http://www.google.ru/search?source=ig&h ... =&gs_rfai=

http://forum.qrz.ru/thread15756.html

http://www.nucon.ru/capacitors-for-powe ... s/fb2m.php


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 15:58:37
Модератор
Аватар пользователя

Карма: 61
Рейтинг сообщений: 920
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 17544
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
telomtr писал(а):
Вот если данная rc цепь пропускает мили амперы при частоте тока 50 Гц, как она пропустит запасенную энергию в катушке при размыкании ключа?

Я ж говорю, ей (цепочке) будет некуда деться =) Когда ключ замкнут, к катушке и РЦ цепочке прикладывается НАПРЯЖЕНИЕ, и мы по закону Ома считаем протекающий через них ток (U/R). Но как только мы размыкаем ключ, катушка становися источником тока, и (в первый момент времени) напряжение на катушке может измениться на порядок (!) так, чтобы "протолкнуть" ток через РЦ цепочку (I×R).

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Могу не отвечать пару месяцев, не беспокойтесь.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 18:09:50
Встал на лапы

Зарегистрирован: Сб мар 27, 2010 13:57:44
Сообщений: 133
Рейтинг сообщения: 0
Люди, помогите пож-та! Почему у меня через диодно-ёмкостный преобразователь (см. файл) формируется положительное напряжение 4,6 В - вроде так и надо, но вот отрицательное -3,5 В!!! Почему так?! они же симметричны должны быть.


Вложения:
1.GIF [11.48 KiB]
Скачиваний: 505

_________________
Я бы на вашем месте за докторскую диссертацию немедленно сел. - Торопиться не надо, сесть я всегда успею (с)


Последний раз редактировалось Арвар Пн май 17, 2010 21:20:32, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 19:26:02
Это не хвост, это антенна

Карма: 41
Рейтинг сообщений: 320
Зарегистрирован: Вт фев 23, 2010 08:30:30
Сообщений: 1402
Откуда: Новосибирск
Рейтинг сообщения: 0
Ну симметрией тут мало пахнет.
На аноде VD1 Вы забыли дорисовать 0V.
И С2 переверните
Да и меандр должен быть с выхода микросхемы


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 19:59:48
Встал на лапы

Зарегистрирован: Сб мар 27, 2010 13:57:44
Сообщений: 133
Рейтинг сообщения: 0
в смысле анод VD1 на землю?

_________________
Я бы на вашем месте за докторскую диссертацию немедленно сел. - Торопиться не надо, сесть я всегда успею (с)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 20:48:50
Модератор
Аватар пользователя

Карма: 61
Рейтинг сообщений: 920
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 17544
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
xVekx писал(а):
ниже в архиве подобное звено рассчитывается так Y(p)=1+W(p) ?

Скорее Y(p) = X(p)·[1 + W(p)]

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Могу не отвечать пару месяцев, не беспокойтесь.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Пн май 17, 2010 21:42:58
Грызет канифоль
Аватар пользователя

Карма: 1
Рейтинг сообщений: 20
Зарегистрирован: Ср мар 04, 2009 00:06:38
Сообщений: 251
Откуда: Черновцы
Рейтинг сообщения: 0
fiatlux37 писал(а):
Знающие люди -- подскажите, какие кондёры юзать.

Полипропиленовые. Или наши К78-2 или WIMA MKP-10, примерно равноценные, как раз до 30 А и позволяют.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Вт май 18, 2010 07:11:12
Встал на лапы
Аватар пользователя

Зарегистрирован: Ср янв 27, 2010 12:33:04
Сообщений: 89
Рейтинг сообщения: 0
ww07 писал(а):
Полипропиленовые. Или наши К78-2 или WIMA MKP-10, примерно равноценные, как раз до 30 А и позволяют.

А как у них с внутр. сопртивлением??? Надо очень малое.
++: 30А - это пока. Потом, возможно,придётся разгонять систему до 70А. Такие кондёры есть ???


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по теории
СообщениеДобавлено: Вт май 18, 2010 14:54:18
Родился

Зарегистрирован: Вт май 18, 2010 14:49:33
Сообщений: 2
Рейтинг сообщения: 0
добрый день всем! меня интересует как выглядят уравнения цепи для 2х колебательных контуров связанных сопротивлением? (L1, C1, L2, C2, R)


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 32847 ]     ... , , , 167, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Express и гости: 20


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
