 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 01:30:55
Открыл глаза
Аватар пользователя

Зарегистрирован: Пт сен 10, 2010 09:28:44
Сообщений: 64
Откуда: Київ
Рейтинг сообщения: 0
Coolish писал(а):
Таки выдрал я с KiCad схему целиком, а то он только в SVG экспортирует... Схема NTP-часов:
http://coolish.ru/nixie/s14.png
RJ45 можно втыкать хоть в LAN, хоть в точку доступа, настроенную клиентом.

Премного благодарен! Но всё же можно еще и в SVG, некоторые наименования очень тяжело разглядеть.

Coolish писал(а):
А вот видео с включением одновременно NTP и GPS часов 8)
http://coolish.ru/nixie/MVI_1786.AVI

Прошивку чуть позже, она у меня по всем папкам валяется, надо пособирать

Просто нет слов - часы идут синхронно, и не разойдутся даже через года! :music: Окей, ждём, пока есть над чем работать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 11:38:38
Встал на лапы
Аватар пользователя

Зарегистрирован: Вт мар 30, 2010 19:17:22
Сообщений: 145
Откуда: Вильнюс
Рейтинг сообщения: 0
Про выводы ИН-34


Да и про применение таких индикаторов с схемами очень хорошо написано в старом документе от фирмы Vishay.

Про прошивку К556РТ4. Был у знакомого програматор для К155РЕ3 по статье из старого журнала радио. Ручной :lol:
Тумблерами выставляется адрес, данные, и нажимаешь кнопку программировать. Так он подходил после переделки и для К556РТ4, с той разницей что она 256х4 бит, а К155РЕ3 32х8. Технология программирования таже, пережигание перемычек в матрице.


Вложения:
in34.jpg [20.33 KiB]
Скачиваний: 3038
Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 12:36:26
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 246
Зарегистрирован: Вт ноя 03, 2009 21:02:38
Сообщений: 1991
Откуда: Москва
Рейтинг сообщения: 0

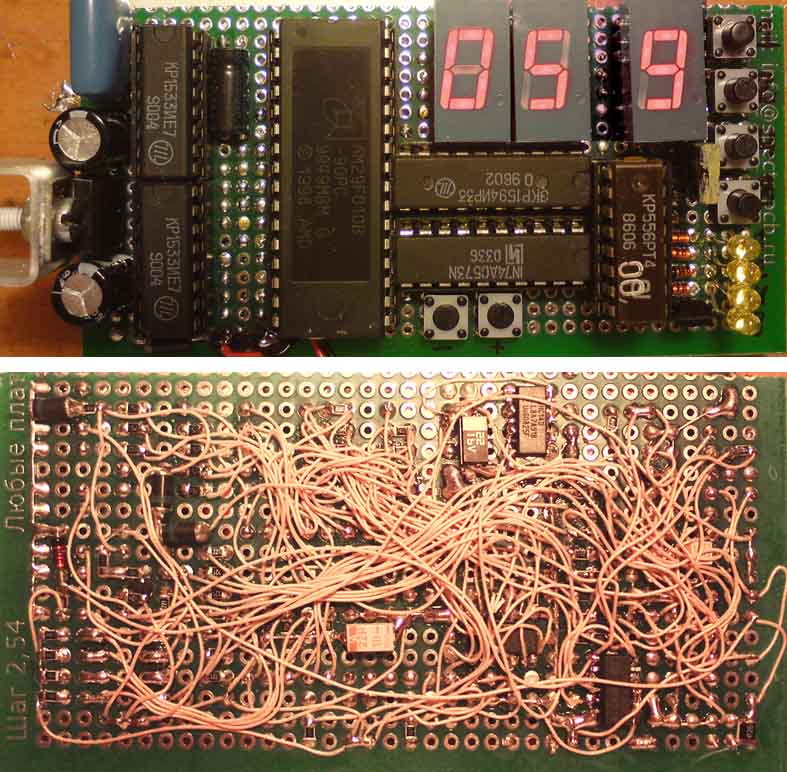

Программатор для РТ4 делал для проекта часов с неонками и К145ИК1901.

Аналогично шкале, без МК, на россыпи. Повторение и схема - большой вопрос.
Занимаясь почти каждый день проектированием электронных устройств на работе, с полным циклом и документацией на производство, крайне лениво для домашнего хобби травить печатки и рисовать схемы. Огрызок макетки, детали - какие есть в наличии, не важно устаревшие или ультрановые, идея сразу на плату. Такое вот сочетание ДИП жуков и мелочи 0603. :))
Программатор для РТ4:
P.S. схему шкалы рисую.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 12:48:37
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10541
Откуда: Москва
Рейтинг сообщения: 0
:shock: злой программатор))
а можешь еще раз на пальцах объяснить что там за программа внути?)

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Безмостовые ККМ для 99% КПД!

Схема коррекции коэффициента мощности (ККМ) на основе так называемого «тотемного столба» (Totem Pole) обладает минимально возможными потерями и потенциально может обеспечить самые жесткие требования к энергоэффективности источников питания. Компания Wolfspeed представляет референсную разработку – плату ККМ CRD-02AD065N на базе собственных карбид-кремниевых MOSFET и диодов с наилучшими в отрасли характеристиками.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 12:49:54
Сверлит текстолит когтями
Аватар пользователя

Карма: 5
Рейтинг сообщений: 10
Зарегистрирован: Сб апр 03, 2010 08:57:35
Сообщений: 1138
Рейтинг сообщения: 0
Ручной программатор, всмысле кнопочками записываете? РТ4 это пзу, на скоко я помню?
Получается она выполняет ту роль которую должен был выполнять мк если бы он там был.

_________________
Ты думаешь ты думал как ты думаешь? (с)


Вернуться наверх

Вебинар «Параметры выше, цена ниже. Обновление в линейке AC/DC- и DC/DC-преобразователей MORNSUN» (26.01.2021)

Приглашаем 26 января на бесплатный вебинар, посвящённый преимуществам и отличиям новых источников питания и DC/DC-преобразователей Mornsun. На вебинаре будут рассмотрены изолированные и неизолированные DC/DC-преобразователи последнего, четвертого, поколения (R4) и компактные модульные источники питания второго и третьего поколений (семейства LS/R3 и LD/R2) на плату. Рассмотрим новую группу продукции – встраиваемые источники питания в кожухе.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 12:53:32
Сверлит текстолит когтями
Аватар пользователя

Карма: 5
Рейтинг сообщений: 10
Зарегистрирован: Сб апр 03, 2010 08:57:35
Сообщений: 1138
Рейтинг сообщения: 0
На вход рт4 поступают данные которые указывают на адрес ячейки которую мы хотим считать, на выходе появляется битовая последовательность, которая была ранее записана по этому адресу (получается своего рода универсальный дешифратор).
По моему так, если не ошибаюсь

_________________
Ты думаешь ты думал как ты думаешь? (с)


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 12:56:13
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 246
Зарегистрирован: Вт ноя 03, 2009 21:02:38
Сообщений: 1991
Откуда: Москва
Рейтинг сообщения: 0
В большой ПЗУ таблица перекодировки из двоичного кода в HEX символы на индикаторах. И все. Никакой программы там нет.
Адресный счетчик реверсивный. Адрес задается кнопками "+ -". Нужные биты прожигаются кнопками справа. На индиаторах адрес и данные. Индикация динамическая.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 13:02:31
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10541
Откуда: Москва
Рейтинг сообщения: 0
эээ...я про подключение ин-34...что там делает пзу?можешь еще раз объяснить? :oops:

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 13:15:49
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 246
Зарегистрирован: Вт ноя 03, 2009 21:02:38
Сообщений: 1991
Откуда: Москва
Рейтинг сообщения: 0
На ней дешифратор. На входе меняется адрес от 0 до 7F, на выходе 4 бита. 3 катода для перебора и один начала отсчета, он горит когда адрес 0. Биты управления катодами столба просто прошиты так, чтобы при переборе адресов, включались последовательно 1-2-3-1-2-3-1...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 13:27:30
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10541
Откуда: Москва
Рейтинг сообщения: 0
:) любоптыно..спасибо)
ждем схему :)

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 17:23:03
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 13
Зарегистрирован: Сб фев 27, 2010 21:45:37
Сообщений: 783
Откуда: Ростов-на-Дону
Рейтинг сообщения: 0
~220V писал(а):
Премного благодарен! Но всё же можно еще и в SVG, некоторые наименования очень тяжело разглядеть.

Вот схема в SVG. Оперой, Мозиллой вроде открывается и масштабируется. Там ещё в предыдущей нарисованной схеме несоответствия нашёл, поправил немного. Схема изначально оттуда же корни и имеет, с той же статьи с радиолоцмана.

_________________
Сделать хотел грозу, а получил КоЗу


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 21:18:45
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
Ещё одно поступление в коллекцию.
Буржуйско - японский индикатор H1813B.
Огромная благодарность RASH за него. :beer: :beer: :beer:

Панельки нету поэтому я подпаялся прямо к нему, хотя мысль была соорудить панель.
Но всилу того что индикатор единственный я плюнул на эту идею.
Часики соорудил по образу и подобию часов на ГИП-11.

Время. (Точка как всегда бегает туда-сюда как маятник)

Дата.

Самая низкая температура за сутки.

Температура на текущий момент времени.

Самая высокая температура за сутки.

Ну и обратная сторона.

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 23:26:17
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Круто! Вот только интересно, почему транзисторов всего 11? Ну т.е. понятно, что это анодные драйверы. А чем коммутриуются катоды?

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 23:43:54
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
Остальные внизу в планарном исполнении.
Поэтому и плата под размерчик индикатора. :)
Я делаю максимально под планарные элементы.
Ненавижу дырки сверлить. :))

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 23:51:41
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
SLvik писал(а):
Ненавижу дырки сверлить. :))
угу, а то табуретка и так похожа не решето :)))

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 23:53:11
Друг Кота

Карма: 27
Рейтинг сообщений: 203
Зарегистрирован: Чт ноя 26, 2009 11:16:50
Сообщений: 6015
Откуда: Москва
Рейтинг сообщения: 0
Кстати, DIP-компоненты тоже можно прекрасно планарно припаять, если у них ножки подогнуть. А транзисторы тем более - просто набок положить. Я так делал, а оборотной стороной платы была земля (сплошная металлизация) - и сверлил дырки только для земли.

SLvik
Часы красивые! А что там за черный пластмассовый цилиндр сзади буржуйского индикатора - высоковольтный преобразователь?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 11, 2010 23:54:28
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
Цитата:
угу, а то табуретка и так похожа не решето :)))

:) :)) :)))

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс сен 12, 2010 00:03:54
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7136
Откуда: г. Россия
Рейтинг сообщения: 0
SmarTrunk писал(а):
Кстати, DIP-компоненты тоже можно прекрасно планарно припаять, если у них ножки подогнуть. А транзисторы тем более - просто набок положить. Я так делал, а оборотной стороной платы была земля (сплошная металлизация) - и сверлил дырки только для земли.

Это да, но я всегда делаю под стандарт - какой элемент - так и припаиваю.
Я только один раз неправильно нарисовал 74HC299 и пришлось припаиватьс другой стороны - лень было плату переделывать. :)

SmarTrunk писал(а):
А что там за черный пластмассовый цилиндр сзади буржуйского индикатора - высоковольтный преобразователь?

Это защитный колпачёк от соска.

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс сен 12, 2010 00:42:41
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
SLvik писал(а):
SmarTrunk писал(а):
А что там за черный пластмассовый цилиндр сзади буржуйского индикатора - высоковольтный преобразователь?

Это защитный колпачёк от соска.

Он сразу там был или ты приклеил ручку? А то вот я думаю, чем защищать торчащие соски :))). Колпачки от заубной пасты не подходят, пробки от пластиковых бутылок слишком большие, а ручки от переменных резисторов, которые у меня есть, не подходят

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс сен 12, 2010 08:47:14
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10541
Откуда: Москва
Рейтинг сообщения: 0
ну вообщем можно снова все повторить насчет часов...молодец и тд...

а изза раша мне наверн надо завязывать с поисками никсей - все равно прока 0

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх
