Осциллограф RIGOL DS1054Z. Нужна помощь.

[sonpul]

Andrey_Ak, этот пробник годится только разгонять слабые сигналы. Это не совсем классический диффпробник. Но в узком применении очень неприхотливый и довольно дешевый. Если сделаете, дайте плз. знать о результате. Интересно как отреагирует 1054.
При усилении 100 у него мегагерц. Для линейных блоков этого более чем. Пульсации Импульсных большинство попадает в диапазон или не требуют пробника или имеют пульсации приходящие в клипинг. Но и с импульсными блоками я часто нахожу от пробника пользу тк. некоторые имеют 1-2mV. На аналоговых хорошо виден шум, реакция на шунтирование разными типами емкостей, подвозбужение, особенно в FFT все как на ладони.

[Andrey_Ak]

Да, надо попробовать сделать, только сначала надо заказать SSM2019..

Попробую тут заказать, надеюсь не подделка:
https://aliexpress.ru/item/1005001724480327.html?

[sonpul]

Andrey_Ak,
надеюсь не подделка

Ох не знаю. Может не надо там. Больше мест нет для заказа? По вашей ссылке прямо указано продавцом, что подделка. Бренд cischy. Режим работы - регулятор напряжения. Пришлют стабилизатор и будут по своему правы.

Маркировка именно моей, купленной не на али вот такая

Замкнутый метровый кабель с шумом 20 uV впечатлил.

Конечно же сам усилитель шумит сильнее, 40dB усиления это не мало. 20uV отображается с учетом выбора множителя 0.01X. Мы же настраиваем весь тракт. Как и с делителем, только наоборот. По этому, для реальных значений 20uV надо умножить на 100, это около 2mV. У вас есть возможность задать 0.01X ? Работать будет и так, просто надо будет значения пересчитывать. Задав коэфициент 0.01X, шкала 1.00mV/dev пересчитывается и у вас должна отобразиться в 10.0uV/dev.
В моем осциллографе в списке нет 0.01X, его можно задать в разделе Probe Custom. У вас как не в курсе.
Посмотрел инструкцию 1054, есть у него 0.01X.

[qwerty250478]

Всем привет. Кто знает комбинацию кнопок, чтоб просмотреть полную инфу о ПО (версии прошивки) ?
P.S. появилось новое ПО Firmware00.04.05.02.07 для DS1054Z. Поставил, работает.
https://supportint.rigol.com/En/Index/l ... wd/DS1000Z

[Андрюха 007]

Вход в особое меню осциллографа Rigol DS1054Z
После того как будет осуществлён вход в особое меню, то будет видно:
• Производитель
• Модель
• Серийный номер
• Версия П.О.
• Версия загрузчика
• Версия платы
• CPLD версия
• Дата производства
• Счётчик количество включений прибора
Как войти в меню.
Нажимаем быстро кнопку меню, меню, форс, меню, утилити, систем (экранная кнопка), систем
инфо (экранная кнопка)

[Андрюха 007]

Ребята у меня такая проблема,не могу обновить свой Ригол до 100МГц. .Прошивка 00.04.05.SP2 , делал все как на этом сайте https://ya.ru/search/?text=http%3A%2F%2 ... ggest_Pers, но 100МГц не видно в опций Кстати с новья стояла прошивка 00.04.04.SP4 опции были уже оффициал , но 100МГц не было.

[Андрюха 007]

[uquote="Андрюха 007",url="/forum/viewtopic.php?p=4579141#p4579141"]Ребята у меня такая проблема,не могу обновить свой Ригол до 100МГц. .Прошивка 00.04.05.SP2 , делал все как на этом сайте https://gotroot.ca/rigol/riglol/, но 100МГц не видно в опций Кстати с новья стояла прошивка 00.04.04.SP4 опции были уже оффициал , но 100МГц не было.[/uquote]

[Robotector]

Удостоверьтесь, что вводите все коды/серийники без опечаток, особенно в сам прибор, при нажатии на энкодер может запросто другой символ ввестись.
Кстати, на международном сайте ригола не так давно новую прошивку выложили (00.04.05.02.07 2024-03-20) Правда, у них там какая-то путаница с версиями и датой релиза, но прибор обновился без проблем

[Андрюха 007]

Все вводится нормально без ошибок,не первый раз замужем. Но результат тот же.

[Robotector]

Возможно, ключ криво сгенерировался или ещё что. Могу только посоветовать попробовать установить опцию через подключение осциллографа по сети:
https://www.instructables.com/How-to-Ha ... al-Oscill/

[Андрюха 007]

К сожалению пользуюсь интернетом через телефон

[Андрюха 007]

Наконец то получилось прошить свой Ригол до 100Мгц , только не понял в чем была проблема .Всем кто помог мне в прошивке большое спасибо

[maxim.grk]

Всем доброго времени суток!

Планирую приобрести Rigol DS1054Z и вижу существенную разницу в ценах между озоном (дешевле на 10-20к) и другими розничными магазинами, в частности ригол.ру
Может кто-нибудь покупал у этого продавца "КИПиА ру"
(не реклама https://www.ozon.ru/product/rigol-ds105 ... 054z+rigol)

Где вообще лучше покупать его чтобы не нараваться на подделку (и есть ли они вообще?)

Заранее благодарю за ответы

[artur008]

RIGOL Store & Jiutian Instrument Store
DHO804 390$. Десять дней назад был за 330$.
DS1054Z 420$

[ass20]

maxim.grk,
Берите лучше новую версию DHO800... Ее можно питать от power bank, а это существенное преимущество.... И АЦП 12бит
посмотрите обзоры...

[maxim.grk]

artur008, благодарю за наводку, но увы этот продавец не доставляет в рф, по крайней мере в спб Али пишет что нет доставки в ваш регион

ass20, спасибо за подсказку, и вправду более вариант поинтереснее, пожалуй буду искать его, нашел в чип и дипе, думаю брать там чтобы гарантия была.

[Андрюха 007]

Кто нибудь переделывал в осциле импульсный БП на трансформаторный? Может остались схема, печатная плата, какие нибудь наработки?

[parzab]

Дополню сообщение от Андрюха 007 картинками:

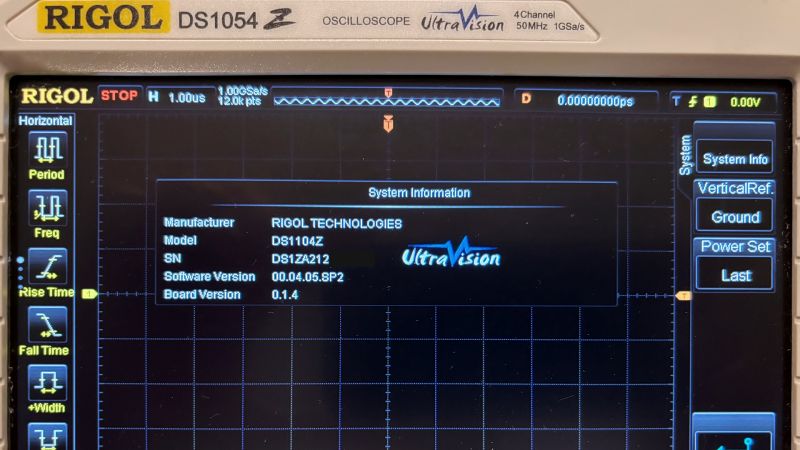

После обновления прошивки до версии v00.04.05.02.08 информация о версии при нажатии кнопок UTILITY -> SYSTEM -> SYSTEM INFO остаётся без изменений - 00.04.05.SP2

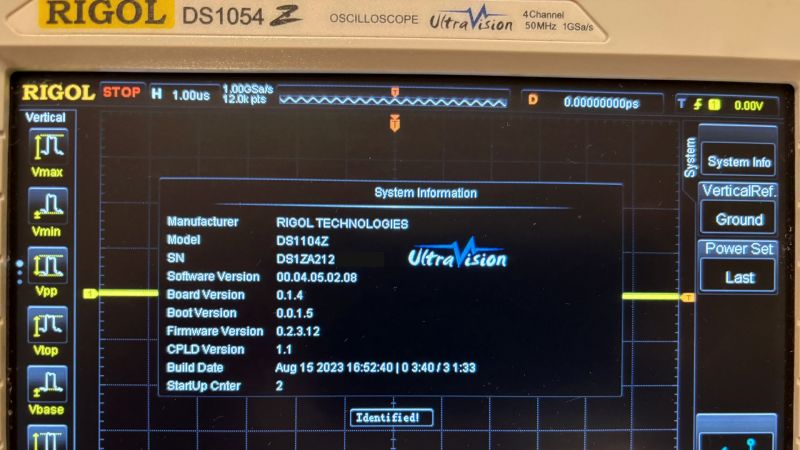

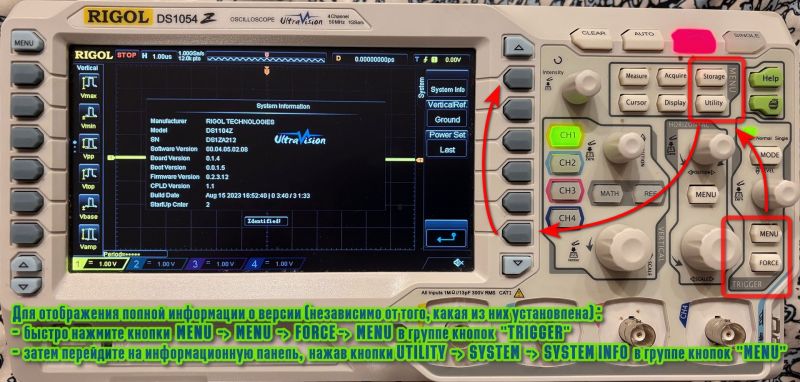

Чтобы отобразить полную информацию о версии (независимо от того, какая версия установлена):
- быстро нажмите кнопки MENU -> MENU -> FORCE -> MENU в группе кнопок «TRIGGER»
- затем перейдите на информационную панель, нажав кнопки UTILITY -> SYSTEM -> SYSTEM INFO в группе кнопок «MENU»:
