Мелкие практические вопросы

[Полосатый]

хорошая термо-э.д.с. С её помощью можно отклонять стрелку прибора

Стрелку по току не потянет, нужен усилитель со своим питанием. А я хотел просто какой-то индикатор "оно ещё горячее". Барбекюшный термометр неудобный.
Вот такая штука:
https://aliexpress.ru/item/100500396982 ... 7596558657

[AlexS4]

Полосатый, наклейки врод только до 100С и недешевые.

капилярный термостат не подойдет?
https://www.ozon.ru/product/termostat-d ... 1539616125
ну или просто биметаллическая пластинка от какогото термоавтомата, типа загнулась - значит горячооо

еще пельте модуль + светодиод но это гдето до 180-200С
https://www.ozon.ru/product/element-pel ... 1469016021

[kentgaryk]

Стрелку по току не потянет

Все потянет. Раньше выпускалось много электромагнитных головок под термопару, это сейчас используют цифровые показометры.

[АлександрЛ]

А как же термо-ЭДС от термопары, в газовых водонагревателях, удерживает электроклапан в открытом состоянии, без всяких дополнительных источников питания?

[Sunwheel]

просто головка должна быть малоомная, мож., на мА-10ки мА....я как-то тоже намерял с термопары в колонке до 15 мВ, судя по проводу ок. 1 мм, то омы в цепи должны быть минимальные, даже чуть плохой контакт термовыключателя уже мешает удержанию клапана...

[O5SCP14]

в газовых водонагревателях, удерживает электроклапан в открытом состоянии, без всяких дополнительных источников питания?

Да ладно, и батареек нет там. 2шт больших 1,5в ?

[Martian]

agv80_instrukzia.pdf

(345.11 КБ) 263 скачивания

найдите здесь две большие батарейки, подключённые к этому клапану. Страницы 6, 7, 8

[AlexS4]

головки от амперметров (оторвав шунт) можно напрямую к термопаре, но полного отклонения скорее всего не будет , у них 30-75mV.

а там где электроклапан держит - вероятно батарея из множества последовательных термопар, штук 100 может, ну чтоб микроомы не выжимать из цепи. в термогенераторах на керосинку были тысячи термопар последовательных .

[Полосатый]

Да, там точно не одинокая мелкая измерительная термопара. И запальник какой-то газовый - градусов до тыщи, а может и больше. Но ЭДС и ток у меня раньше как-то не складывались, думал, что ваще без вариантов. А если варианты есть, то это интересно

Ну и про биметалл тоже думал - флажок к нему прикрепить

Китайский пистолет кажет 230 градусов.

https://www.quartz1.com/price/PIC/720Q0871100.pdf
килоомы, однако

[Дмитрий М]

Показометр легко рассчитать исходя из термоЭДС расчётной и тока полного отклонения головки. Разделив одно на другое получим требуемое сопротивление головки амперметра. Они кстати были даже со встроенными контактиками регулируемыми, от термопары не только стрелка отклонялась но ещё и замыкала контактную цепь. Правда потом из-за точной механики в основном пошли по схемам электронных бесконтактных логометров, там флажок на стрелке контур автогенератора шунтировал и релюха уже срабатывала от этого.

[сэм]

Ничего Вы не расчитаете. Термо ЭДС справедлива только при работе на бесконечно большое R

[yor]

Но тем не менее на авиации 60-70-годов стояла именно термопара напрямую на стрелочный прибор. И термопара как раз под свечу кольцо. У нас на Буране такой стоял в 80-х. До 250°C или до 300, не помню. И даже двухстрелочные были.
https://aviatus.ru/aircraft/an_2/flight ... operation/ - искать Термометр 2ТЦТ-47
https://zapadpribor.ru/otechestvennyye- ... mperatury/

[Дмитрий М]

Даже при работе на клапан термоЭДС не особо то и падает от расчётной, у нормальной термопары крайне мало внутреннее сопротивление.

[Полосатый]

Да не вопрос - щас парочку Буранов на али закажу ...

У моих 476-х сопротивление 600 Ом.
Если даже ток полного отклонения 100 мкА (а скорее всего 300, как мне смутно вспоминается), то надобно 60 мВ (или 180).

У термопары обычно 40 мкВ на градус.

Спойлер

То бишь, на 100 градусов она выдаст 4 мВ.

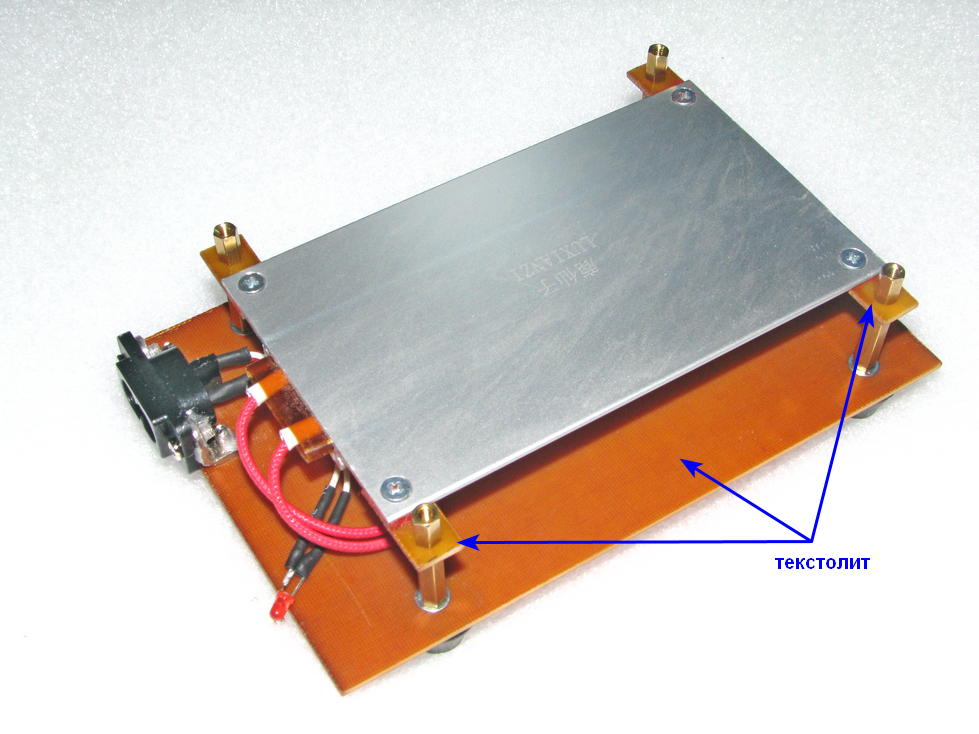

Заказал такую чтобы поиграться:
https://aliexpress.ru/item/100500282664 ... 2367737375
но, скорее всего, она подойдёт только для активной регулировки нагрева.

Так что, пока вынюхиваю стальные и латунные полоски для биметалла

[Radio_novice]

Здравствуйте! Досталась плата телевизора (шасси 1-688-091-11 если что), хочу от нее отрезать блок питания. Но прежде, чем это делать, думаю включить ее как то, чтобы проверить, работает ли БП вообще. Но как это правильно сделать, подскажите пожалуйста? Кинескопа нет, отклоняющей системы тоже - сама плата. Без советов не решился включать (т.к присоска ж болтается(ну или мож выпаять строчник)), а в Гугле ответ на свой вопрос не нашел.

[Martin76]

У строчного транзистора базу с эмиттером или землей замкни и включай сколько хочешь, развертка не запустится.

[Radio_novice]

[uquote="Martin76",url="/forum/viewtopic.php?p=4573596#p4573596"]У строчного транзистора базу с эмиттером или землей замкни и включай сколько хочешь, развертка не запустится.[/uquote]
Т.е. если замкнуть Б с Э, то на строчном трансформаторе не будет напряжения, верно? А нагрузку к БПнужно какую то подключать, типа лампочки или резистора?

[Sunwheel]

а куда собрался подключать нагрузку, если не нашёл схему ?...(вообще, незнакомые вещи не рекомендуется подключать)...

[Radio_novice]

[uquote="Sunwheel",url="/forum/viewtopic.php?p=4573607#p4573607"]а куда собрался подключать нагрузку, если не нашёл схему ?...(вообще, незнакомые вещи не рекомендуется подключать)...[/uquote]
Предположительно На выходные конденсаторы после бп. Я не знаю, просто где то слышал, что без нагрузки некоторые блоки могут выйти из строя

[Sunwheel]

без нагрузки некоторые блоки могут выйти из строя

таким БП туда и дорога...))))...
по написанным микросхемам, фото тебе, возможно бы, помогли найти схему
