Часы на газоразрядных индикаторах

[Гефестион]

Насколько я знаю, SLvik только ИГГ-32х32 запускал "в голом виде", т.е. была только панель безо всякой электроники. Все остальные панели были уже в составе готовых устройств. Например, ГИП-10000 в устройстве МС6205, ГИПС-16 в ПИУ-2.

[MyxoMop]

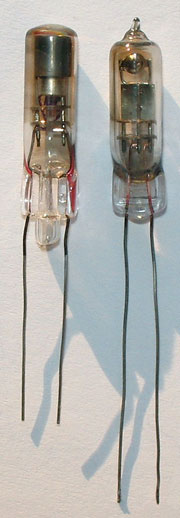

А вот почему новые неонки прямо из коробки уже закопченые, словно уже работали? И по типу левая ИНС-1, а правая ИН-3?

[Гефестион]

Скорее всего, на заводе сразу после изготовления их тренируют, чтобы очистить поверхность катодов.

[Dimone]

класная вещь контроллеры. сначала плату разводишь как удобно, а потом на нужные ноги подаёшь нужные сигналы!

Такая логика катит только для нетребовательных к быстродействию систем. А если использовать аппаратные возможности МК, то "куда попало" разводить не получится.

-это точно, у нас на работе дедки юзают "51"-е и клепают софтовые i2c сколько ног хватит -по паре на "слейв" и осциллографом потом периоды до миллисекунд вымеряют, а молодежь меги любит, один раз обработчик с планировщиком заделал и вешай на шину что надо.

Может кто-нибудь подскажет, что это за лампочка, несколько штук нашел, а идентификации исче нет
сама в работе... и размер с подружками

[murlb|ka]

Смахивает на инс-1, может я и ошибаюсь , похожа на нее, точнее как будто ранняя модификация

[suslogon]

Насколько я знаю, SLvik только ИГГ-32х32 запускал "в голом виде", т.е. была только панель безо всякой электроники. Все остальные панели были уже в составе готовых устройств. Например, ГИП-10000 в устройстве МС6205, ГИПС-16 в ПИУ-2.

ты не прав) он собирал схемку для игг)
вот:
http://www.155la3.ru/igg1_32x32l.htm

только тут схема управления не показана

[Гефестион]

Ну я это и имел ввиду, только выразился не очень понятно. Я хотел сказать, что только для ИГГ он собирал схему управления "с нуля", а остальные панели уже имели схему управления.

[Foks]

Смахивает на инс-1, может я и ошибаюсь , похожа на нее, точнее как будто ранняя модификация

ИНС-1 светит вверх. Это вряд ли её модификация.
А лампа, мне кажется, имеет своё собственное название, просто она малораспространенная, и мало кого интересуют её точные параметры.

[*Trigger*]

А вот почему новые неонки прямо из коробки уже закопченые, словно уже работали? И по типу левая ИНС-1, а правая ИН-3?

Мухомор, а ты откуа? Город всмысле. А то я уже долго ищу 50 штук ИНС-1. Можел, продашь немного? Или объменяешь на ИД1?

[*Trigger*]

Сделал термометр в своих часиках. Индикация динамическая, матричный индикатор на ИНС-1 + ИН-3. Основание индикатора - оргстекло, покрашенное сзади чёрной краской. Индикатор под размер Электроники-7. МК - ATTiny2313, датчик - DS18b20, дешифраторов два: один - ИД1, другой - диодный 10 линий в 18 линий. Индикация включается программно по нажатию кнопки.
Фото (простите за качество):

Общий вид индикатора:


Плата управления (виден диодный дешифратор):


Блок питания на MAX1771:


Индикация выключена:


Индикация включена (+22 градуса):


Схема, прошивка, плата и т. д. - ждите окончания проекта. Может, накатаю статью.

[MyxoMop]

Мухомор, а ты откуа? Город всмысле. А то я уже долго ищу 50 штук ИНС-1. Можел, продашь немного? Или объменяешь на ИД1?

Да тут не грод, а страну надо уточнять. Я из Риги, так что с обменом очень сложно будет.
Теперь по поводу ИНС-1. У меня их нету в нужном количестве. Неделю назад видел на барахолке целую коробку новых (та что на фотке оттуда), цену не знаю, не спрашивал. Эту я как бонус выклянчил. Сколько там штук было, не знаю, но они там стоймя стояли в ряд не менее 6-8 штук, может и по 10. В длину еще больше рядов было. В принципе, если не дорого, я бы мог купить тебе (если они там еще будут). Но не на продажу тебе, а на обмен на какие-нибудь ИНки. Но вот как с передачей быть, не знаю

[*Trigger*]

Мухомор, вот как из них получилось:


Может, по почте попробовать? На какие инки обмениваешь?

[Vygandas]

Может кто-нибудь подскажет, что это за лампочка, несколько штук нашел, а идентификации исче нет
сама в работе... и размер с подружками

Они применялись в первых электронных устройствах выбора программ цветных телевизоров. Например http://www.rw6ase.narod.ru/000/tw/elektron738_02.jpg
Тоже воляются шесть штучек на платке для дружбы с ИН-18

[MyxoMop]

Они применялись в первых электронных устройствах выбора программ цветных телевизоров. Например http://www.rw6ase.narod.ru/000/tw/elektron738_02.jpg

Не знаю, сколько таких блоков разобрал, везде были обычные ИН-3, как на моей фотке выше правая.

Мухомор, вот как из них получилось

В порядке критики Между знакоместами надо было сделать расстояние, а то цифры сливаются, да еще при такой малой матрице 6x3.

Может, по почте попробовать?

Имея негативный опыт с почтой Украины (Dimone, привет ) как-то вариант автобуса смотрится лучше.

На какие инки обмениваешь?

На те, которых у меня еще нет. Например, 5, 7, 8, 9, 13, 17, 20, 23, 24, 28. Или шкалы 33, 34 и т.п. Курс обмена уточним потом, ибо я не знаю сколько запросят за ИНС-1. За некоторые мог бы и доплатить. Но это в любом случае только в следующую субботу. Еслиб ты хотя бы вчера вечером дал знать.

[*Trigger*]

Я писал об этом около 10 страниц назад.
Расстояние между разрядами - для меня нормально.

[MyxoMop]

Я писал об этом около 10 страниц назад.

Ну в общем сделаем так. Если ты настроен решительно, напиши где-то в пятницу и дай согласие на покупку. Чтоб не получилось, типа куплю, а тебе уже не надо. А то куды мне их потом девать, мне столько не надо. Если будет не дорого - куплю сразу, если дороже - узнаю цену и напишу сюда на твое согласие.

[*Trigger*]

Вот тут я писал:
viewtopic.php?p=820453#p820453

[SLvik]

SLvik, хотелось бы увидеть на сайте схему Ваших приставок к газоразрядным панелям типа ГИПС или ИГПС.

Ладно, будет время нарисую.

Насколько я знаю, SLvik только ИГГ-32х32 запускал "в голом виде", т.е. была только панель безо всякой электроники. Все остальные панели были уже в составе готовых устройств. Например, ГИП-10000 в устройстве МС6205, ГИПС-16 в ПИУ-2.

Я делал все 3шт отдельно.
Потому что у меня тогда небыло ни ПИУ-1 ни ИГВ70.
http://radiokot.ru/forum/viewtopic.php?f=3&t=3210&p=184990#p184990
http://radiokot.ru/forum/viewtopic.php?t=3210&postdays=0&postorder=asc&start=1020

[SLvik]

Мухомор, вот как из них получилось:

ИН-6 надо было выбирать.
А индикация динамическая?

[Гефестион]

Может кто-нибудь подскажет, что это за лампочка, несколько штук нашел, а идентификации исче нет
сама в работе... и размер с подружками

Они применялись в первых электронных устройствах выбора программ цветных телевизоров.

Ага, вспомнил, где я когда-то давно видел такую лампочку . Точнее даже не только видел, но и вытащил) Но тогда я ещё не знал, как включаются неонки, и воткнул её прямо в розетку

Trigger, а значок градуса лучше бы закруглённым сделать, т.е. убрать 4 лампочки по углам квадрата.
