Блок питания Hiper M650 пониженное напряжение на 5 и 12 В.

BeatMaster

Добрый день (вечер).
Блок питания Hiper M650 из-за пыли отказался работать.
https://img.radiokot.ru/files/151298/3posiske6b.jpg

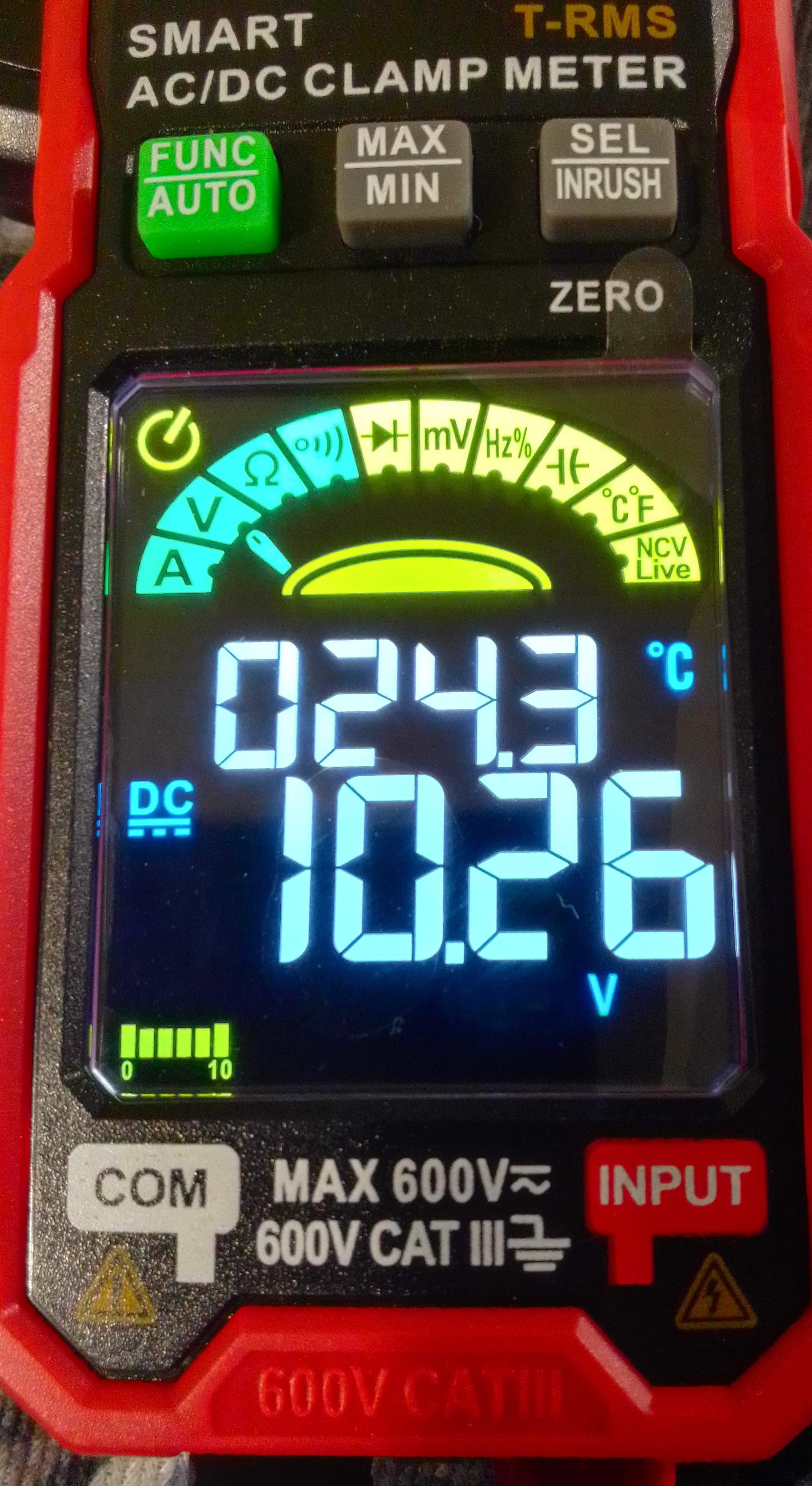

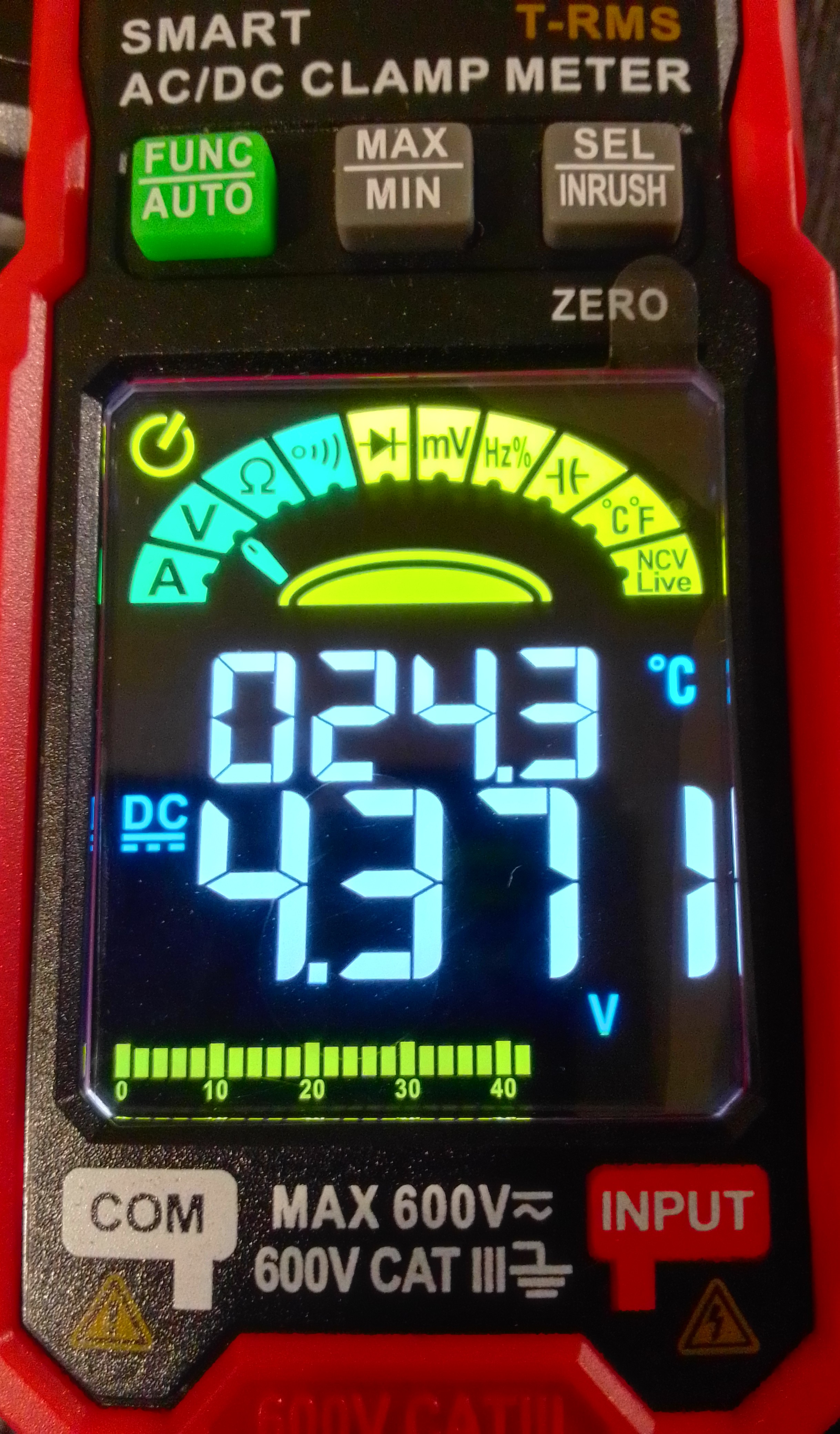

Пыль убрал. Блок включается. Дежурное питание в норме. 3,3 В тоже в норме. А вот вместо 12 В выдаётся 10,26 В, а вместо 5 В - 4,37 В.
https://img.radiokot.ru/files/151298/3pose2e27n.jpg
https://img.radiokot.ru/files/151298/3posfdb8cg.jpg
Проверил выходные конденсаторы. Заменил 470мкФ 16В (был немного вздут). Не помогло.
Думаю, что дело точно не в горячей части.
Схему не нашел. Буду рад, если поделитесь схемой.
https://img.radiokot.ru/files/151298/3pot6fumus.jpg

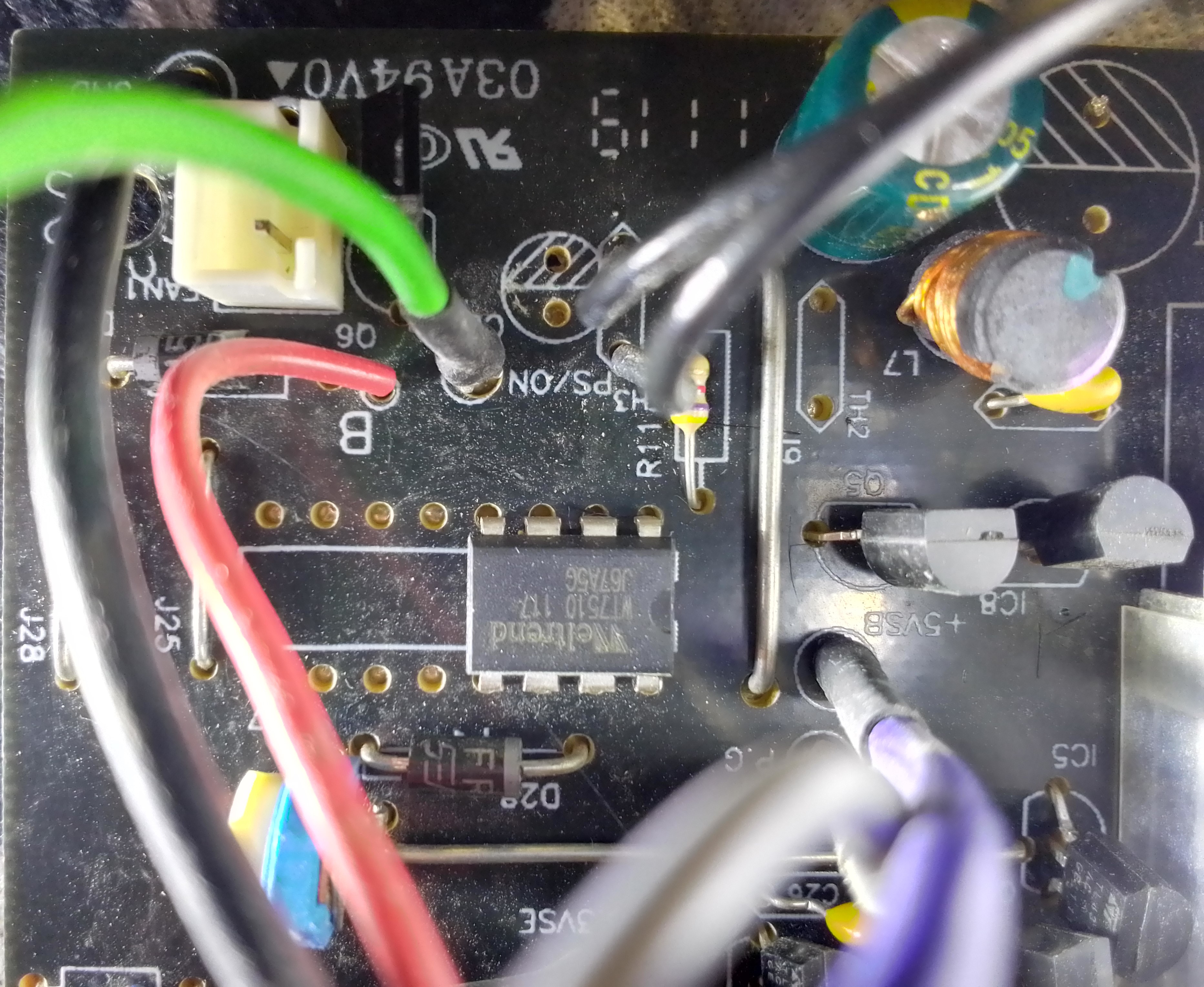

Думаю, что проблема в микросхеме WT7510
https://img.radiokot.ru/files/151298/3ppi0lk5g8.jpg

Реклама

vladzirka

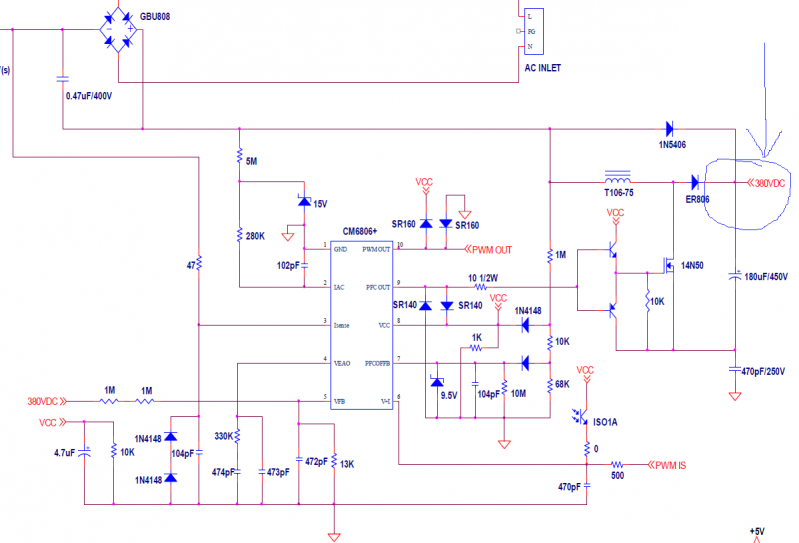

Ищите делитель отвечающий за ОС по напряжению, со стороный вторички 431, может быть подстроечный резистор в её цепи. Супервизор отвечает за мониоринг выходных напряжений, их завышение или понижение вызовет его реакцию и он становит работу СМ6806+
Вы бы фото со стороны деталей выложили, может что прояснится

Реклама

BeatMaster

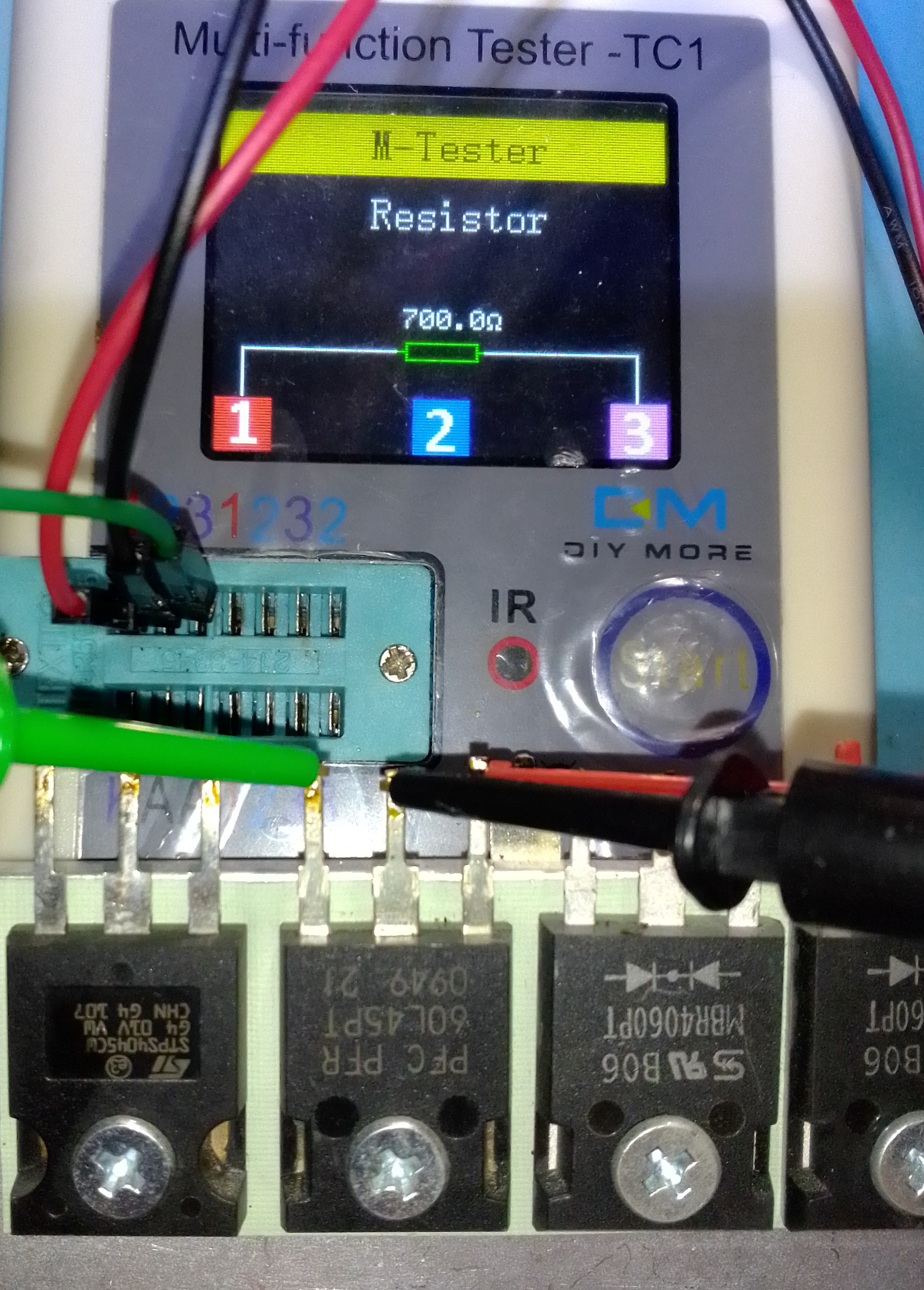

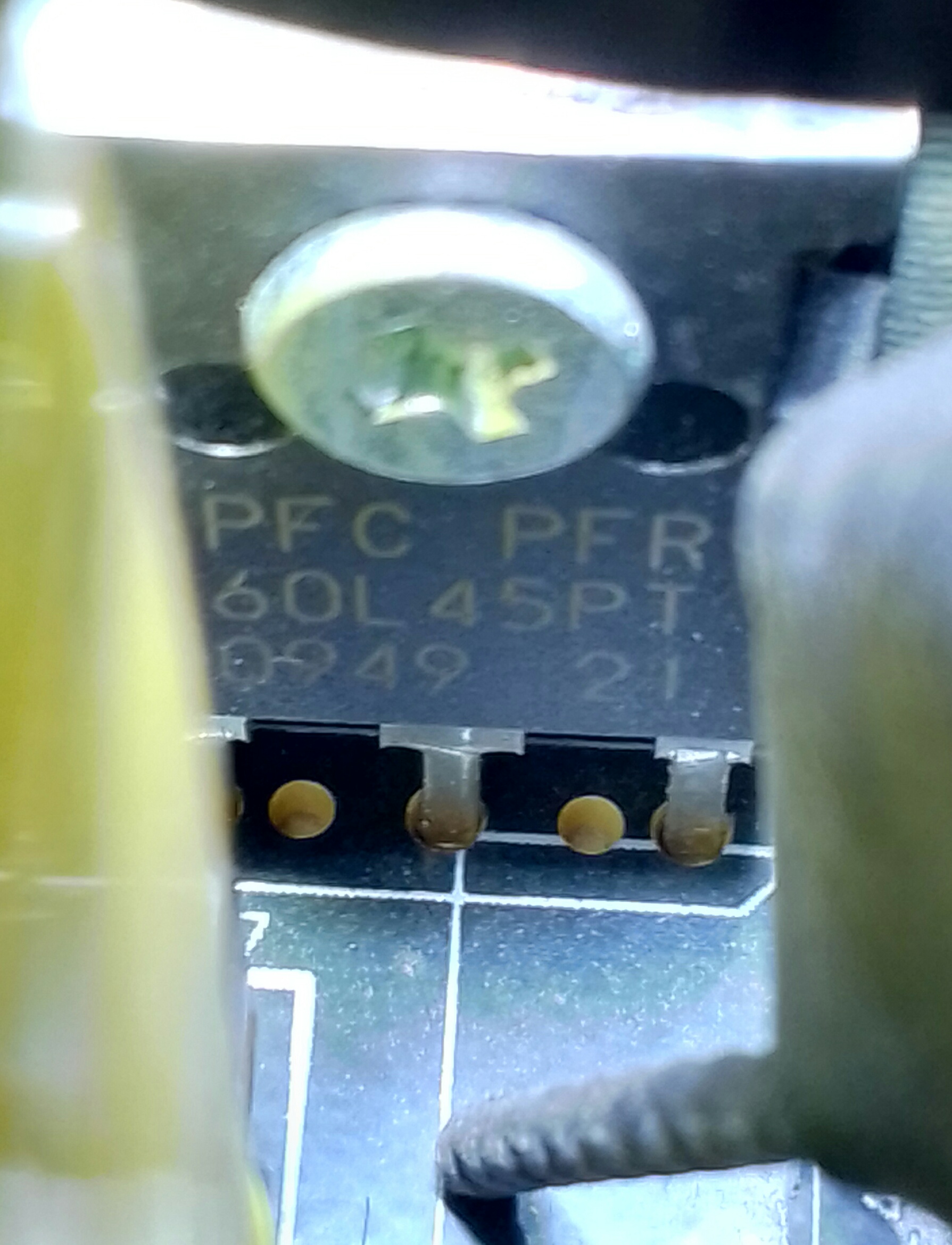

Я кажется нашел неисправность. PFC PFR 60L45PT
https://img.radiokot.ru/files/151298/3pq0xq4dvm.jpg
https://img.radiokot.ru/files/151298/3pq0zhgf0k.jpg
Остальные в этой линейке целые.

BeatMaster

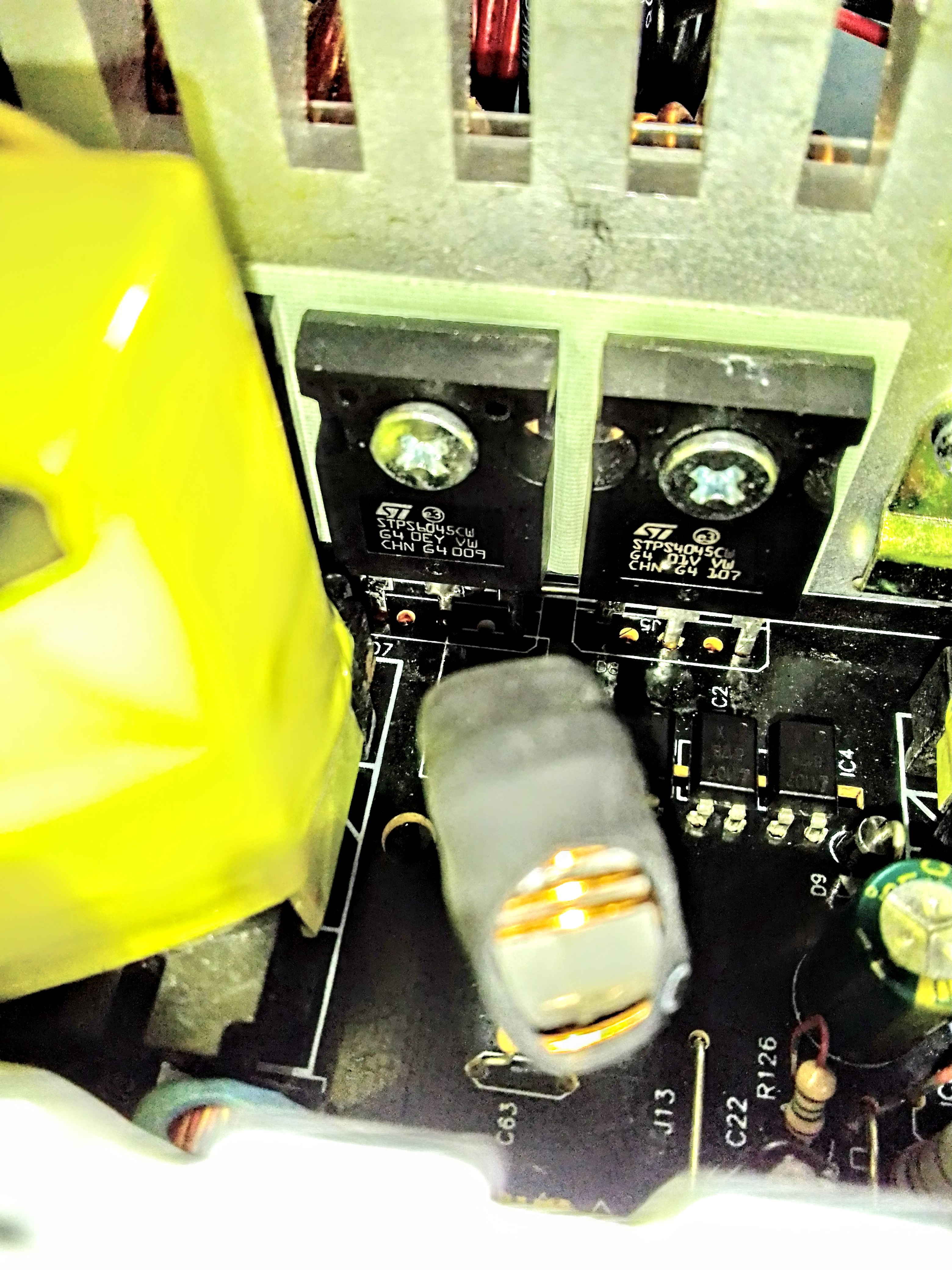

Заменил диод Шоттки на STPS6045CW.
https://img.radiokot.ru/files/151298/3pqsn7s26g.jpg

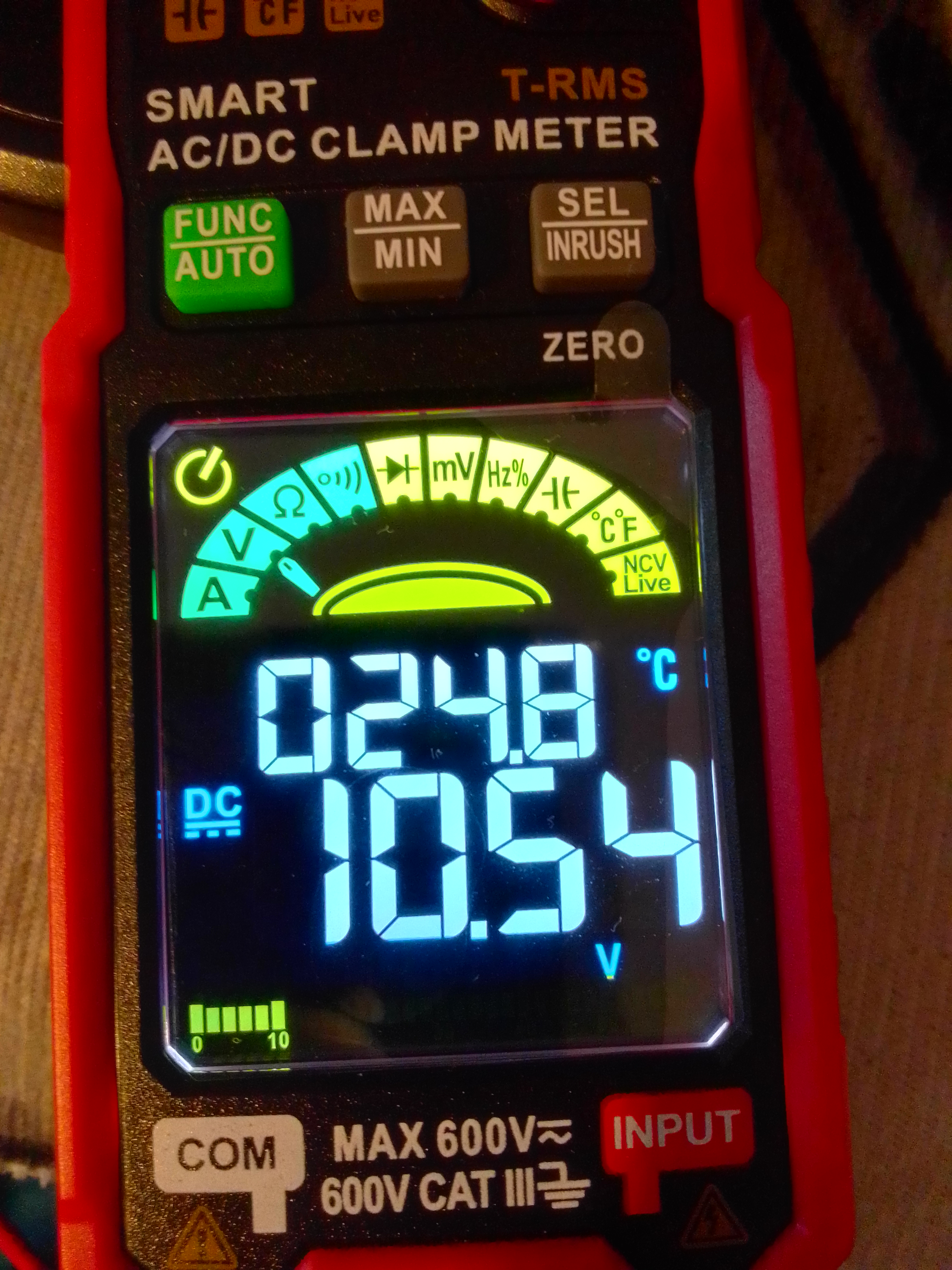

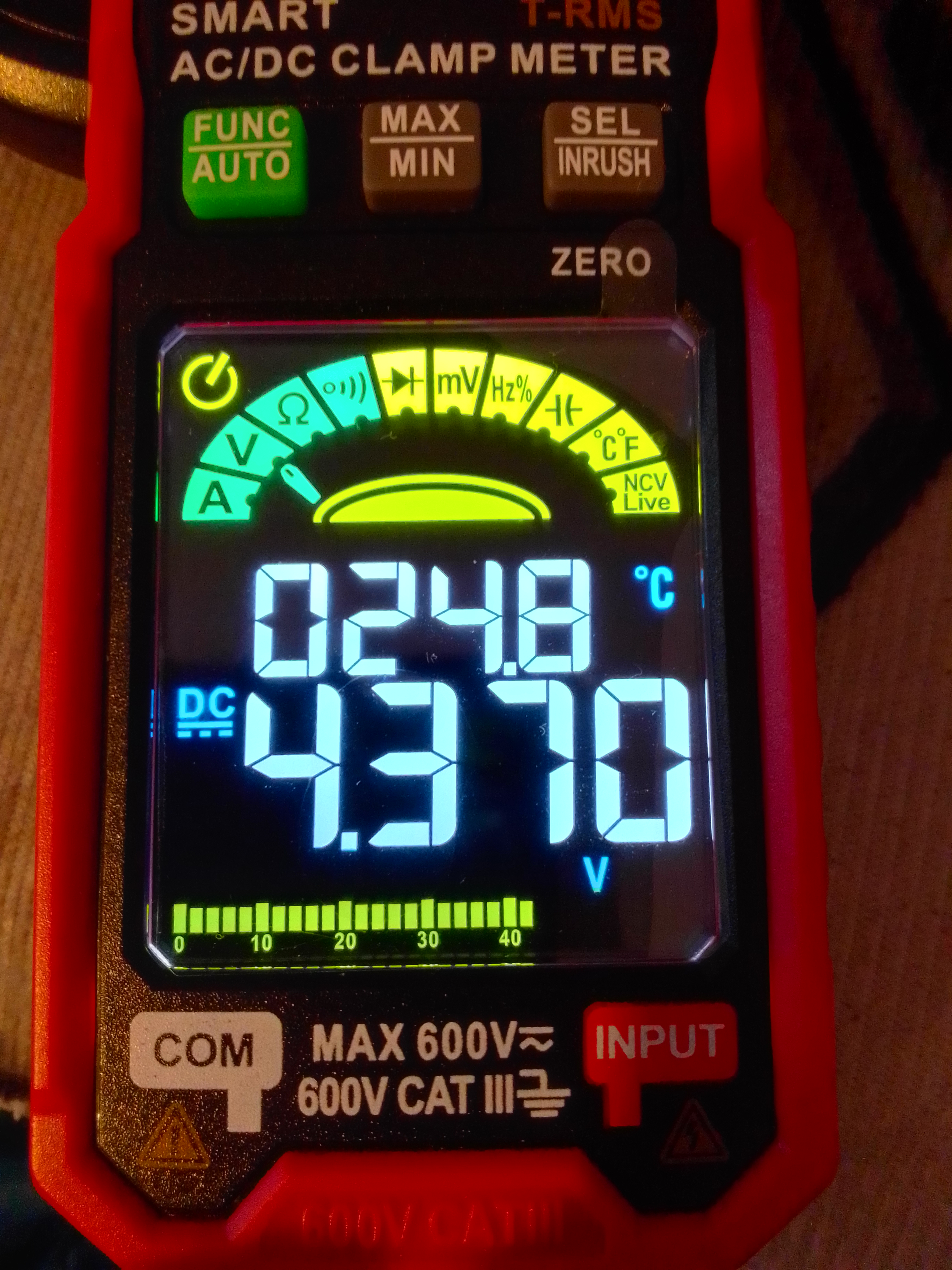

Включил. Ситуация практически не изменилась, немного по 12 вольтовой линии напряжение поднялось до 10,54 В, по 5 вольтовой линии напряжение осталось 4,37 В.
https://img.radiokot.ru/files/151298/3pqskd7rda.jpg
https://img.radiokot.ru/files/151298/3pqsrl1k8h.jpg

Реклама

vlasovzloy

Зачем нам фотки с измерениями? Отнеси кому то взрослому пока не доломал

Реклама

fedyaok

Проверил выходные конденсаторы. Заменил 470мкФ 16В (был немного вздут). Не помогло.

Не поверю, что там только один конденсатор. И не обязательно , что не вздувшийся кондёр исправен

Реклама

BeatMaster

fedyaok, каждый электролит выпаял и проверил на ESR. Это точно не они виноваты.

Добавлено after 1 minute 3 seconds:
Re: Блок питания Hiper M650 пониженное напряжение на 5 и 12 В.
vlasovzloy, спасибо за совет. Обязательно воспользуюсь, но не сейчас.

vladzirka

Если бы диод был пробит, то БП сразу бы уходил в защиту. Сборка Шоттки на 60А 45В, они обычно в пробой уходят а чтобы сопротивление выросло с таким не сталкивался. Их мультиметром всегда проверяю, этого достаточно, а с мультитестером дела не имел. Вы бы фото со стороны деталей выложили бы, у меня такой модели в ремонте не было. Потому сложно анализировать и делать выводы

BeatMaster

vladzirka, фото со стороны SMD деталей вечером сделаю. А с лицевой стороны нужно? Просто я думаю, что если дежурка есть, то в горячей части все нормально. Ещё раз укажу причину - пыль. Баха не было. Вечером работал, выключил компьютер, а утром он не запускается из-за пониженного напряжения.

fedyaok

А какое напряжение после PFC преобразователя?

vladzirka

А входной электролит нормальный? С виду может быть хорошим а по факту ёмкость сильно уменьшилась

BeatMaster

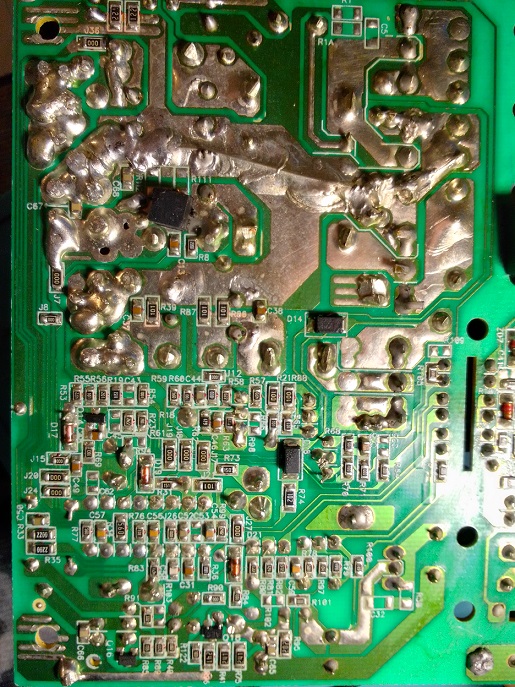

Холодная часть с обратной стороны

Холодная часть.jpg: (231.77 КБ) 77 скачиваний

Обвязка микросхемы WT7510

Обвязка WT7510.jpg: (249.77 КБ) 64 скачивания

Вид на микросхему WT7510 сверху

Вид со стороны холодной части.jpg: (240.95 КБ) 61 скачивание

Вид на блок питания сверху

Вид сверху.jpg: (249.05 КБ) 70 скачиваний

Вид со стороны горячей части

Вид со стороны горячей части.jpg: (230.8 КБ) 63 скачивания

Проверил IC3, IC5, IC8 (TL431AC) - исправные.
Проверил Q5 (2222 N) - исправный.
Проверил Q4 (A1273) - исправный.

Без выпаивания проверил стабилитроны:
ZD1 - 16,9V
ZD3 - 17,1V
ZD7 - 6,64V
Диоды как стабилитроны определились (без выпаивания):
D17 - 7,04V
D19 - 17,6V
D21 - 17,7V

Оптопары IC1,IC2,IC4 (817B) рабочие.

vladzirka

Думаю нужно проверить обвязку IC5 или IC8, одна из них отвечает за дежурку. Вторая за общую стабилизацию напряжений. Вот вокруг неё и стоит искать, подстроечник на плате я не увидел. Значит делитель на смд резисторах. Мелкие электролиты в горячей части вы проверили... Были бы вы в Крыму было бы проще, а так дистанционно не имея перед глазами БП сложно советовать. И дефект не из простых

gsp-69

BeatMaster, а другой блок не пробовал подкидывать? Может дело вовсе не в питании.

BeatMaster

gsp-69, подкидывать куда? Другой блок новый https://img.radiokot.ru/files/151298/3psp8jydrv.jpg с компьютером работает, а этот я без подключения тестирую.

Добавлено after 43 minutes 11 seconds:
Re: Блок питания Hiper M650 пониженное напряжение на 5 и 12 В.
fedyaok, в каком месте измерить?

Добавлено after 2 minutes 11 seconds:
Re: Блок питания Hiper M650 пониженное напряжение на 5 и 12 В.
vladzirka, вряд ли, тогда бы был бы бабах. Измерю сегодня без выпаивания.

fedyaok

На сетевой банке, короче

BeatMaster

vladzirka, подстроечник есть.

IMG_20250326_061020.jpg: (189.29 КБ) 50 скачиваний

IMG_20250326_061008~2.jpg: (234.32 КБ) 46 скачиваний

Он связан перемычкой J50 c анодом IC5 (TL431AC), который находится в связке с оптопарой IC1.
Я в холодной части немного понарисовал

https://img.radiokot.ru/files/151298/3psukrc2di.jpg Может что-то натолкнет на мысль. Контакты подстроечника синими кругами обозначил. Вечером будет время измерю напряжения при работе блока питания.

vladzirka

Уже теплее, почти горячо))) Вы прозвоните этот подстроечник прямо в плате, он потенциометром включён. Должно быть меньше чем 1 кОм, иногда по необъяснимой причине эти подстроечники уходят в обрыв

BeatMaster

vladzirka, сегодня прозвоню.

Ранее я писал, что проверял IC3, IC5, IC8 (TL431AC) выпаивал их. Они исправные. Так же выпаивал Q4 и Q5. И оптопары.
Вчера сделал замеры под напряжением. Включаю и о чудо картина изменилась в лучшую сторону.
БЫЛО

Screenshot_20250320_012413~2.jpg: (44.99 КБ) 48 скачиваний

СТАЛО

Screenshot_20250326_225640.jpg: (145.15 КБ) 48 скачиваний

На линии +5В напряжение стало 4,589 В
На линии +12В напряжение стало 11,05 В
На линии +3,3VSB напряжение 3,33 В
На линии -12В напряжение стало -10,38 В
На линии +5VSB напряжение стало 5,187 В
На линии PG напряжение 4,62 В
На конденсаторе С3 (390мкФ 420В) напряжение 373,3 В. В разряженном состоянии не выпаивая из платы у него емкость 331 мкФ (т.е. -15% от номинала), а ESR 0,14 Ом.

Заметил еще такую штуку. Если касаюсь любым одним щупом (второй никуда не был подключен) анода у диода D17 (где перемычка R20 к нему подходит), то блок полностью отрубается. Три раза перепроверил. Срабатывает какая-то защита.

vladzirka

ТЛ431 очень редко выходят из строя, а вот подстроечные резисторы слабое звено. Я менял их на постоянные подходящего номинала
