Итак, друзья, всем мяу! Столкнулся с определёнными трудностями и надеюсь на вашу помощь. Имеется в запасе 4 комплекта таких микросхем, один из них с почти полной обвязкой. Схема с даташита имеет вид http://s4.uploads.ru/JAqHf.gif с той лишь разницей, что в ней нет кварцевых фильтров. Имеется ещё http://s5.uploads.ru/O3pdB.jpg в теме про шумодав он проскальзывал . Первый вопрос по нему будет: выяснилось при прослушивании СВ-диапазона, что он имеет худшую чувствительность нежели вэф-202, меньше станций ловит, имеющий увч; вопрос такой, возможна ли инсталляция схожего увч на кремниевых транзисторах для усиления сигналов АМ? Второй вопрос: целесобразно ли для тракта ЧМ использовать микросхему ТА7358 и ей подобные? Третий вопрос: возможно ли сделать стереоприём при приёме укв на данной микре с использованием внешнего стереодекодера? В диапазоне 64-73МГц стереодекодер на ba1332 будет в моно или стерео? Четвёртый вопрос: для намотки контуров, фильтров что можно использовать из доступного?
Я сталкивался с этим приемником и на средних волнах он работал довольно прилично и нсли бы у него была такая же магнитная антенна, как и в ВЭФ, то думаю принимал бы он не хуже.
NeroN писал(а):
увч на кремниевых транзисторах для усиления сигналов АМ
УВЧ мало пригоден для увеличения чувствительности, т.к. он усиливает все, и сигнал и помеху. Применение УВЧ на средних волнах во многих случаях может даже навредить. Повышение чувствительности на средних волнах добиваются повышением эффективности антенны, как например сделано здесь увеличив её нагруженную добротность за счет применения полевого транзистора, а сам УВЧ здесь практически и не усиливает, а если и усиливает то очень немного.
aen, дело в том, что я к тому же являюсь счастливым обладателем 2 приёмников ам/чм на этой микре и их работой я доволен в приведённой вами статье к сожалению я не получил ответа на свои вопросы
aen благодарю, многое разъяснили. Я попробую на макетном приёмнике осуществить на полевом транзисторе схему и антенну с более длинным ферритовым стержнем. Что можете посоветовать по внедрению КВ-диапазонов? К сожалению в макетном приёмнике я не знаю ёмкость кпе, но мне думается что он должен перекрывать диапазон КВ 13-49 метров укв же диапазон он перекрывает полностью. Для введения каждого нового диапазона (КВ, ДВ) мне придётся вводить новые пары подстроечников. буржуи видимо отказались от подстройки сердечниками в схожих приёмниках?
Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.
он должен перекрывать диапазон КВ 13-49 метров укв же диапазон он перекрывает полностью.
Даже если перекрывать сразу три УКВ диапазона(советский, японский и западноевропейский), т.е. 64 - 108 мгц коэффициент перекрытия емкостей в контуре нужен меньше трех, а для того, что бы перекрыть диапазон 13 - 49 метров коэффициент перекрытия емкостей в контурах должен быть порядка 15. Т.е. по сути это в пять раз сложнее.
что-то не помогла схемка аналогичная селги-309, но я испытывал на штатной катушке родного приёмника. Даже хуже ловил. Может я неправильно выставил режимы полевого транзистора, но как по книжке между минусом и стоком 0,64В. Хотелось бы почувствительнее сделать. Старый плеер кассетный с радио на средних волнах ловит куда лучше на магнитную антенну. Приёмник плеера на микросхеме ТА (не помню точно название). Надеюсь на вашу помощь.

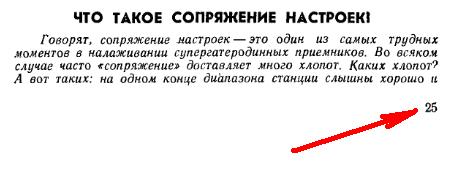

Так же во многом чувствительность зависит от качества магнитной антенны. Мотать магнитную антенну средних волн нужно литцендратом. viewtopic.php?f=18&t=31657
Понимая, что без приборов для настройки мне не обойтись (есть осцил и мультиметр), назрела необходимость в генераторе НЧ/ВЧ. Нарыл схему на к155ла3. Что скажете о ней? что посоветуете? Возможно ли её проапгрейдить до 22-25МГц?
Вложения:
Комментарий к файлу: вч-генератор p0196.tif [184.78 KiB]
Скачиваний: 743
Главное принцип поймите, а схему можно любую. Все зависит от осциллографа. У меня С1-73 и в нем есть вход «Х» Поэтому я формирую пилу амплитудой порядка 10 вольт, подаю её на вход «Х» осциллографа и её же на варикап генератора. viewtopic.php?p=1017901#p1017901
На экране пример АЧХ приемника по промежуточной частоте полученной с помощью данной приставки.
Генератор пилы и сам генератор ВЧ можно делать по любой другой схеме, да и подобных приставок а Интернете полно. Главное принцип. Если есть напряг с варикапами на большую емкость, то вот у меня сейчас в генераторе на 1,5 мгц стоит в качестве варикапа, стабилитрон Д808, т.е. в принципе схема не критичная. Нужно только развязать стабилизатором питание генератора пилы и ВЧ генератора, что бы не было дрожания картинки на экране. На схеме это отражено. Можно и генератор меток ввести в схему.
Во второй схеме второй каскад для ваших целей нужно сделать на СВЧ транзисторе, например КТ368 по схеме резистивного усилителя. В Интернете много и еще подобных схем. По генераторам можно здесь посмотреть. viewtopic.php?f=28&t=87049
У меня была аналогичная неисправность, правда в осциллографе. Под одним из транзисторов в БП раскололась керамическая прокладка между транзистором и радиатором и при нагревании луч уходил за пределы экрана. В любом случае нужно с БП начинать.
Пока что оставлю ПНТ. Думаю как осуществить коммутацию меж диапазонами (8 диапазонов) одним переключателем... Если переключатель делать самостоятельно, то выходит достаточно громоздско, хотя... Нужны ваши советы, опыт и знания
Галетники бывают на разное количество контактных групп, например 8П2Н (8 положений, 2 направления). То же самое относится и к кнопкам. Не обязательно старые П2К, а, скажем ПКн.
_________________ В начале жизнь мучает вопросами, в конце - ответами...
а что скажете про переключение одной кнопкой на микре к561ие9 вроде, при последовательном нажатии включаются диапазоны? Нужный диапазон будет подсвечиваться светодиодом (8 диодов) да и ещё с памятью последнего выбранного диапазона, выглядит заманчиво . Какие недостатки у этой схемы переключения будут? Мне интересно как будут работать транзисторные ключи в цепях входного и гетеродинного контуров? Не будет ли увода частоты? В общем нужно ваше мнение
Никакие транзисторный ключи не подойдут. Есть только два пути. Или ставить релюшки или переключать диодами, лучше p-i-n диодами. Я обычно ставлю такие релюшки.
Как то один раз пробовал переключать ДПФ диодами, но по сравнению, с релюшками результат получился хуже и больше на диодах делать не стал.
