 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 15:12:04
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
присоединяюсь!! интересует схема и на логике и на мк!!!1 :shock: :oops:

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 16:02:49
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
slavector писал(а):
Видел сегодня такие индикаторы.
Кто знает как у них с долговечностью дела обстоят. Как у наших ИН-1 и ИН-4 или как у ИН-12? И что там с газами внутри балона?
По-моему, все импортные никси понадёжнее, чем ИН-1. Точный состав газовой смеси не знаю :) Но голубоватое свечение есть, впрочем, они для того и покрашены.
ПС мне больше нравятся ZM1022 с сеткой "сотами", а у Tesla она клеточками.

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх


JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 16:07:04
Потрогал лапой паяльник
Аватар пользователя

Карма: 2
Рейтинг сообщений: 6
Зарегистрирован: Пн фев 11, 2008 20:14:38
Сообщений: 398
Откуда: Москва
Рейтинг сообщения: 0
suslogon писал(а):
присоединяюсь!! интересует схема и на логике и на мк!!!1 :shock: :oops:



схемка на логике

http://www.adfm.talktalk.net/dekatron.htm

_________________
Плюс - минус = заряд, фаза - ноль = ???


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 16:57:37
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 747
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7211
Откуда: г. Россия
Рейтинг сообщения: 0
slavector писал(а):
Видел сегодня такие индикаторы.
Кто знает как у них с долговечностью дела обстоят. Как у наших ИН-1 и ИН-4 или как у ИН-12? И что там с газами внутри балона?

Надо проверять, она может не будет работать в динамике.
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Обновленный ассортимент тактовых кнопок Omron!

Компэл предлагает обновленный ассортимент миниатюрных тактовых кнопок производства компании Omron, который включает в себя разнообразные решения как для стандартных условий, так и для применения в условиях повышенной влажности.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 17:02:54
Опытный кот

Карма: 8
Рейтинг сообщений: 115
Зарегистрирован: Пн мар 12, 2007 12:18:28
Сообщений: 816
Откуда: Тюмень
Рейтинг сообщения: 0
Мои же работают... :)


Вернуться наверх

Вебинар «Экосистема MEAN WELL. Решения для любых задач электропитания» (20.05.2021)

Приглашаем 20 мая на вебинар, посвященный линейке поставок компании MEAN WELL и ее подходу к производству источников питания — как экосистемы продукции и услуг, которая позволяет подобрать оптимальный источник питания для любых задач электропитания. Рассмотрим весь спектр выпускаемой продукции MEAN WELL в области AC/DC-, DC/DC- и DC/AC-преобразователей с подробным разбором интересных и уникальных новинок, их применении и многое другое.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 17:04:39
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 747
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7211
Откуда: г. Россия
Рейтинг сообщения: 0
Ну значит у меня другие лампы были.
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 17:08:39
Вымогатель припоя

Карма: 5
Рейтинг сообщений: 25
Зарегистрирован: Сб апр 23, 2011 17:59:55
Сообщений: 564
Откуда: Мурманск // СПБ
Рейтинг сообщения: 0
ewrey писал(а):
Мои же работают... :)


У тебя ламы совсем другие. Другой производитель и другая конструкция.

_________________
Наше солнце, гори - не сгорай!


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 17:41:00
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Это похоже Z560M

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 17:48:50
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 120
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1116
Откуда: Украина
Рейтинг сообщения: 0
Hitriyvovka писал(а):
ребята откопал на просторах инета зацените!!!!!!
http://esquire.ru/clock

Схему в студию :))) :))) :))) :)))

Жаль точки не мигают. :))) :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 19:12:59
Мудрый кот
Аватар пользователя

Карма: 25
Рейтинг сообщений: 75
Зарегистрирован: Вт окт 05, 2010 01:08:57
Сообщений: 1800
Рейтинг сообщения: 0
Подскажите, можно ли перегреть лампы? Тут выкидывали кучку ИН14, запаянных на платах. Платы двусторонние, лампы запаяны "под корень". Короче хочу попробовать выпаять с помощью фена, но боюсь останутся ли они живыми. Греть приходится на полной температуре длительное время.

_________________
KIT


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 19:16:17
Друг Кота
Аватар пользователя

Карма: 53
Рейтинг сообщений: 818
Зарегистрирован: Сб дек 24, 2011 05:02:33
Сообщений: 4294
Откуда: Киев
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
O-LED писал(а):
Подскажите, можно ли перегреть лампы?

при желании всё можно... правда сколько я выпаивал-у меня не дохли..

_________________
mss_ja@rambler.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 20:02:39
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
В стекле около ноже могут образоваться микротрещины. Впрочем, многие запаивают в плату ИН-12 и ИН-15, и ничего

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 20:34:56
Друг Кота
Аватар пользователя

Карма: 77
Рейтинг сообщений: 1285
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 3010
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)

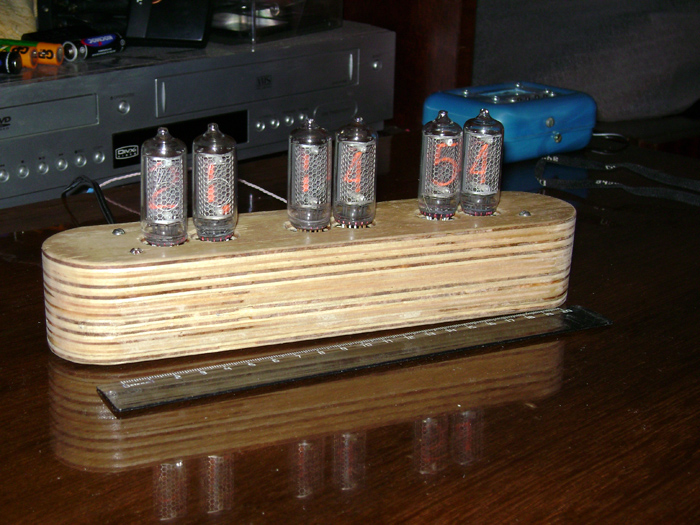

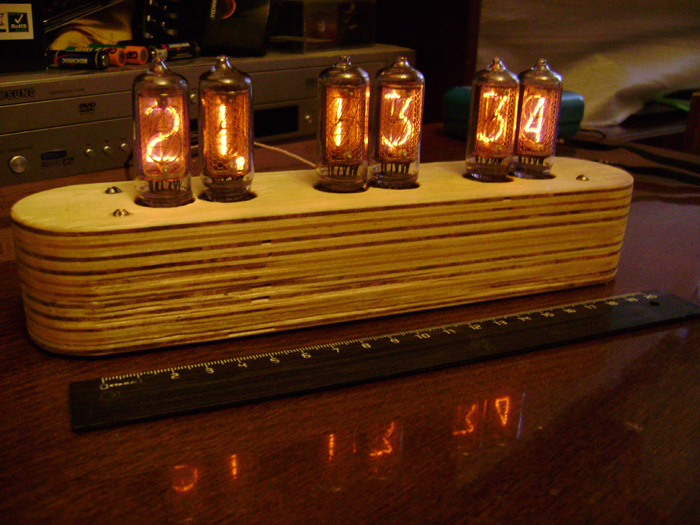

Сегодня закончил часики:


Схема такая же, как и в моих часах в шкатулке.
Корпус склеен из 11 кусков фанеры, потом отшлифован и покрыт лаком.


Вложения:
DSC05608.jpg [250.64 KiB]
Скачиваний: 2136
DSC05603.jpg [203.11 KiB]
Скачиваний: 2012

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7, ИГПС1-111/7 и подобные.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 20:47:00
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 747
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7211
Откуда: г. Россия
Рейтинг сообщения: 0
ewrey писал(а):
Мои же работают... :)

Щаз глянул, всё-таки у меня ZM1020 и ZM1021 только фирмы PHILIPS.
Так что надо проверять.
:)

O-LED писал(а):
Подскажите, можно ли перегреть лампы? Тут выкидывали кучку ИН14, запаянных на платах. Платы двусторонние, лампы запаяны "под корень". Короче хочу попробовать выпаять с помощью фена, но боюсь останутся ли они живыми. Греть приходится на полной температуре длительное время.

Я над печкой газовой отпаивал ИН-14 с калькуляторных плат и ничего, все работают.
:)

*Trigger*
Мои :beer: :beer: :beer:
Правда корпус можно было и другой придумать...
:roll: :wink:

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Последний раз редактировалось SLvik Пт апр 27, 2012 20:50:57, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 20:50:54
Друг Кота
Аватар пользователя

Карма: 77
Рейтинг сообщений: 1285
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 3010
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Мне хотелось разные корпуса попробовать. У меня одни часы в таком корпусе. Ещё я хотел доказать себе и всем остальным, у кого фрезерного станка нет и кому не хочется заказывать корпус, что такой корпус не обязательно фрезеровать.

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7, ИГПС1-111/7 и подобные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 20:55:27
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 747
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7211
Откуда: г. Россия
Рейтинг сообщения: 0
Ну просто от этого корпуса уже в глазах рябит.
И он выше чем сами лампы...
:( :) :))

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 20:59:04
Друг Кота
Аватар пользователя

Карма: 77
Рейтинг сообщений: 1285
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 3010
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Он не выше, он 40мм, а лампы - 45. Или вы имели в виду, что он выше ЦИФР в лампах?

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7, ИГПС1-111/7 и подобные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 21:14:39
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 497
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10571
Откуда: Москва
Рейтинг сообщения: 0
симпатичные часы, но такое полосатое основание - это конечно на любителя :)

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 21:31:24
Друг Кота
Аватар пользователя

Карма: 27
Рейтинг сообщений: 31
Зарегистрирован: Пн ноя 22, 2010 00:57:15
Сообщений: 6223
Откуда: Ukraine, Mariupol
Рейтинг сообщения: 0
*Trigger*, а имеется поэтапная фотосесия создания корпуса ?

_________________
Tell Me The Truth.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт апр 27, 2012 21:38:05
Друг Кота
Аватар пользователя

Карма: 77
Рейтинг сообщений: 1285
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 3010
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Нет. Попробую написать:
Чертим на компе все детали, печатаем.
Клеим бумагу на фанеру, вырезаем электролобзиком, потом скругляем углы обычным лобзиком (режем с запасом).
Вырезаем лобзиком отверстия внутри всех деталей (кроме верхней и нижней).
Снимаем бумагу.
Склеиваем, тщательно промазывая ПВА. Потом сжимаем струбцинами, зажав корпус между двумя кусками толстой фанеры.
Снимаем струбцины, когда клей высохнет.
Шлифуем на положенной набок шлифовальной машинке с "бесконечной" лентой.
Покрываем лаком.
Корпус готов!

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7, ИГПС1-111/7 и подобные.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 46912 ]     ... , , , 870, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 15


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
