Я общую схему не рисовал ,когда разрабатывал плату держал обе схемы перед собой . Попробую диод поставить.

СПАСИБО ! Добавил диод ,на выходе стало ровно 1в. Мне больше и не надо.

И всё же вопрос остался (у меня) - что не так? Почему 1-й каскад просаживал?

Тут вообще всё странно ,я так ни чего и не понял .Вот что показали последние эксперименты. Если отключить С14 ,то вообще ни каких просадок в 1ом каскаде не происходит. И в первый раз я немного не правильно оценил ситуацию. Происходит вот что. Включаем к примеру предпоследний диапазон и изменяем частоту резистором .При повышении частоты на С6 напряжение повышается ,а на выходе падает .И на оборот ,частоту понижаем на выходе напряжение повышается ,а на С6 сильно падает.А если отключить С6 от усилителя то на нём при низкой частоте напряжение больше, чем при высокой. В общем ,чтоб дальше у меня мозги не потекли я на всё это плюнул и больше ни каких экспериментов не проводил . Главное генератор работает.

В продаже новые LED-драйверы XLC компании MEAN WELL с диммингом нового поколения

Компания MEAN WELL пополнила ассортимент своей широкой линейки светодиодных драйверов новым семейством XLC для внутреннего освещения. Главное отличие – поддержка широкого спектра проводных и беспроводных технологий диммирования. Новинки представлены в MEANWELL.market моделями с мощностями 25 Вт, 40 Вт и 60 Вт. В линейке есть модели, работающие как в режиме стабилизации тока (СС), так и в режиме стабилизации напряжения (CV) значением 12, 24 и 48 В.

Подробнее>>

Последний вопрос - а как у Вас АРУ реализовано?

Вот,как то так Ошибочка ! Не к коллектору,а к эмиттеру.

Всё, сдаюсь! Посоветуйте что-нибудь для развязывания высокого выходного сопротивления генератора и низкого входного первого каскада усилителя. Насколько я понял развязывающее действие эмиттерного повторителя на ВЧ сильно падает. Что можно применить еще?

Вопрос на окраине темы, но всё же:
Подкиньте информации по широкополосным усилителям, интересуют схемные решения. Те что я пробовал имеют завал свыше 50 МГц. Истоковый повторитель так же подсаживает на ВЧ (что и следовало ожидать).

Ну, можно какой-нибудь ОУ включить повторителем (выход закоротить с инвертирующим входом).

Жирновато как то.
А на транзисторах нет смысла дёргаться?

На таких частотах иногда удобнее сделать не повторитель, а усилитель и слабо связать его с предыдущим каскадом, что в принципе тоже как бы уменьшает на него нагрузку.
Также можно применить СВЧ полевые транзисторы. Делают же входные щупы у того же осциллографа С1-75 на транзисторе КП312 с большим входным сопротивлением на сотнях мегагерц.

Моделирую в MicroCap. Подскажите пожалуйста, как правильно рассчитать параметры эквивалентной схемы вышеуказанного генератора (на основе мультивибратора с p-n-p транзисторами).
Сам генератор так же был опробован в MicroCap, с одним усилительным каскадом - работает более-менее нормально, но исследовать схему самого усилителя по АЧХ не могу, поскольку невозможно указать источник. Вот и озадачился параметрами эквивалентной схемы, указываемыми для компонента SIN.
Спасибо.

PS: Выходное сопротивление генератора представить как волновое сопротивление контура? Или я не прав?

Вот схема.

Посмотрите стать. в ж Радио 6-1997 год.
Обещают до 160 мгц, хотя думаю, что в подобно генераторе сигналов лучше сделать несколько задающих генераторов на разные частоты. Где то я в журнале видел подобный генератор, но что то не нашел.

Спасибо!
В такие старые я еще не заглядывал

Как говорится, новое - это обычно хорошо забытое старое.

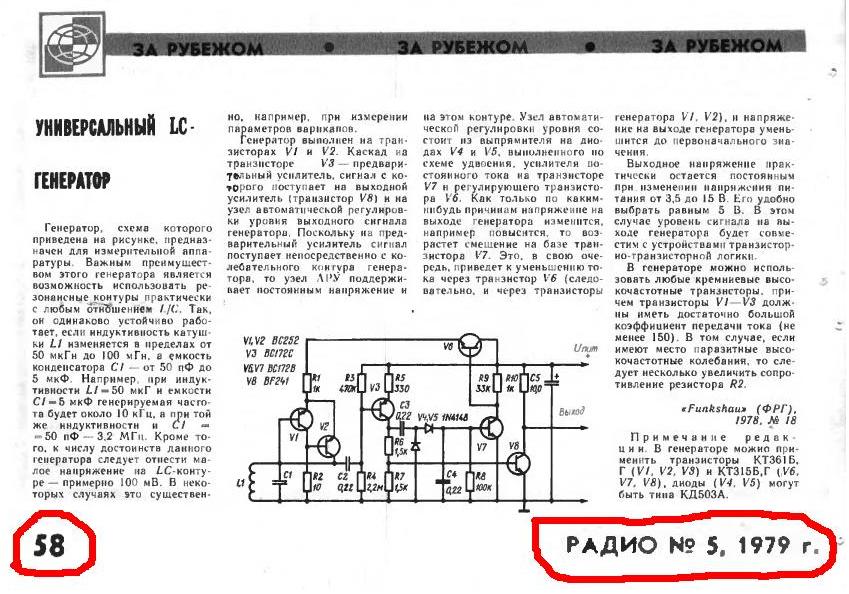

Вот хотя бы взять схему, что здесь рассматривали. Она была в ж. Радио в рубрике "За рубежом" еще в 1979 году.



У меня вот тут перед носом "Справочник по радиотехнике" 1950 года лежит. Часто в него смотрю. Очень даже много всяких идей можно почерпнуть.

Это только молодые считают, что 60 лет назад все дураки были и недоразвитые.

Да нет, что Вы! Я не такой уж и молодой уже
А в те годы была хорошая литература, но годна к использованию в современных условиях только часть, увы. Другая элементная база нынче.
PS: На старой работе осталась книжка годов начала 60-х, по беспилотникам, до сих пор жалею что не взял с собой.

Здравствуйте . Дорогие формовчане, нашел схему генератора вч, но она на старых германиевых транзисторах и диодах, а именно П432 и МП41А диоды д10б. Возможно ли в данной схеме замена всех транзисторов на кремневые кт3107, диоды на n1448? Питающую часть на стабилизатор напряжения на микросхеме 7808? Заранее спасибо.



Сюда перенес.
Сделать конечно можно даже на КТ315 если перевернуть питание, электролиты и диоды, только есть ли смысл, т.к. можно найти схемы уже на более современных деталях.
Почитайте данную тему.
В ней много уже говорили о постройке самодельного сигнал-генератора.
aen

А почему вы выбрали именно этот генератор?
Радиолюбители всегда разрабатывали их и достаточно много схем на кремниевых транзисторах, не говоря уж о том, что в последнее время используются микросхемы.
Вот, на вскидку, что вспомнила:
Радио 1996, №9, стр.36
Радиоконструктор 2007, №7, стр.22
Радиоконструктор 2005, №3, стр.26
https://sunduk.radiokot.ru/?id=1290074873

Ой большее спасибо Светлана. В интернете почти нет сигнал генераторов, по этому и ославился на этом. Выбрал конструкцию из журнала 2007 года генератора. Гнездо "АМ" это для подключение нч генератора? Ещё раз спасибо.
