Я попробовал сделать так: соединил вместе все сетки этого индикатора, также соединил все аноды-сегменты и подключил его к источнику для проверки ИНок, причём аноды подключил к земле, а сетки к +200В (резистор 47к, который требуется для ИНок, не убирал на случай пробоя индикатора). Я надеялся, что между анодами (которые при таком включении стали катодами) и сетками потечёт ток (пусть даже небольшой), за счёт чего поверхность анодов очистится. Вначале при таком включении индикатор стал издавать довольно громкий противный звук Видимо, завибрировали нити накала (хотя они никуда подключены не были), ток был примерно 1мА, но вскоре звук прекратился, и ток уменьшился до 1мкА. Я подождал минут 20, потом проверил индикатор при нормальном включении, но ничего не изменилось... Хотя может быть стоило оставить его на несколько часов, но оставлять его без присмотра я не рискнул, мало ли что? )

На всякий случай ещё раз намекну, что ничего полезного вы такими экспериментами не добьётесь.

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

nuzna pomos sobral casiki po etoj sxeme prosil atmegu8 kak ja ponil tam ot vnutrinova 4mhz vkliucil atam mirgajet vse cifri kak hotet .
fuzi postavil tak cksel3-0 cksel2-0 cksel1-1 cksel0-1 astalnie fuse nitrogal
mozet netak zaprogramiroval ili nivetom problema

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати

vot foto.
http://s61.radikal.ru/i174/1004/8b/3a41595b5f53.jpg

Использование интеллектуальных силовых ключей PROFET в системах электропитания современных автомобилей

Современные автомобили, использующие полуавтоматизированные и автоматизированные системы вождения, отказываются от централизованных систем распределения питания в пользу децентрализованных. При этом современные системы контроля электропитания и обеспечения его безопасности требуют замены электромеханических коммутаторов и предохранителей на быстродействующие ключи на базе MOSFET со встроенными микроконтроллерами и возможностями диагностики – такие как предлагаемые компанией Infineon интеллектуальные силовые ключи PROFET.

Читать статью>>

помогите плз)
нашел схему управления для ин-26..можно ли ее переделать под ин-34-1 и как?

Вебинар «Умный и безопасный дом от STMicroelectronics – строим вмеSTе!» (23.06.2021)

Приглашаем 23/06/2021 всех желающих принять участие в вебинаре, посвященном проектированию и разработке систем умного дома на базе компонентов STMicroelectronics. Экосистема продукции STMicroelectronics включает в себя как электронные компоненты, так и средства разработки, готовые стеки протоколов и законченные примеры кода. Предлагаемые ресурсы позволяют разработчику легко построить каркас системы и быстро создать прототип своего приложения. На вебинаре мы также поговорим о беспроводных интерфейсах – ведь благодаря поддержке стандартов BLE и ZigBee вы сможете при необходимости интегрировать устройства сторонних производителей и создавать открытые системы.

Подробнее>>

vot iscio shema

Собрал вот ещё они часики:
Насчёт корпуса, думаю ещё. Схема: http://www.stefankneller.de/framesets/nixie.html Схема понравилась мне тем что:
Отображение времени, даты, температуры.
Плавный ( а ещё и регулируемый ) переход между цифрами.
Естессно будильник.
Выход на релюшку для управления нарузкой.
Расписание уровней яркости индикаторов ( с ним не разобрался ещё )
Насторйка всех парамеров часов через программу на компе. У автора используецца COM, я решил перейти на USB через FT232.
Два режима синхронизации времени часв - DCF77 ( до меня не достаёт ), и GPS, имеющийся у меня приёмник не подошёл по
параметрам, но ничего чё нить придумаем.
У автора подробно всё расписано ( на немецком ). Есть ПП под разные типы ламп, всё в дипе, но я сделал на своей плате в SMD. Но есть и то что мне немного не понравилось - отсутствие в часх микросхемы РТС, пришлось пристроить аккум...

ПС. Предвосхищая вопросы: а где ты их взял и почём??? Отвечу, всзял тут: viewtopic.php?f=18&t=27799

ewrey, молодец очень понравилось.
Эти часы могут работать без DCF77 и GPS?

suslogon, от приведенной схемы для ИН-34 толку будет мало хоть по трем причинам

1. ИН-34 прибор использует три импульса на цикл перемещения светящегося сегмента в отличие четырех импульсов в схеме для ИН-26
2. ИН-34 для перемещения разряда использует группу катодов, ИН-26 группу анодов.
3. Оба прибора между собой радикально отличаются поддержкой разряда и его перемещения так и напряжениями.

Проще сделать схему заново, чем использовать эту. ИН-34 ближе к обыкновенным декатронам в отличие от ИН-26.

газотрон

Да, они имено так и работают сейчас.

Vygandas, а вы бы могли помочь с разработкой подобной схемы но для ин-34?

ewrey, молодец!классные часы!а чтоо там за индикаторы?

suslogon

Не узнали??? ИН-18.

Меня бы жаба задушила тратить три тыщщи на ИН-18 Хотя, конечно, часы на них смотрятся отлично)

а вот эта схема для ин-34 может быть хоть както полезна?

Гефестион

У всех жабы разные ...

Мне сегодня попался ИН-1, у которого отсутствует ноль! Сначала я думал, что он не горит из-за обрыва, но потом пригляделся и увидел, что его просто нет)

Идеальный вариант для старшего разряда часов

Это точно)

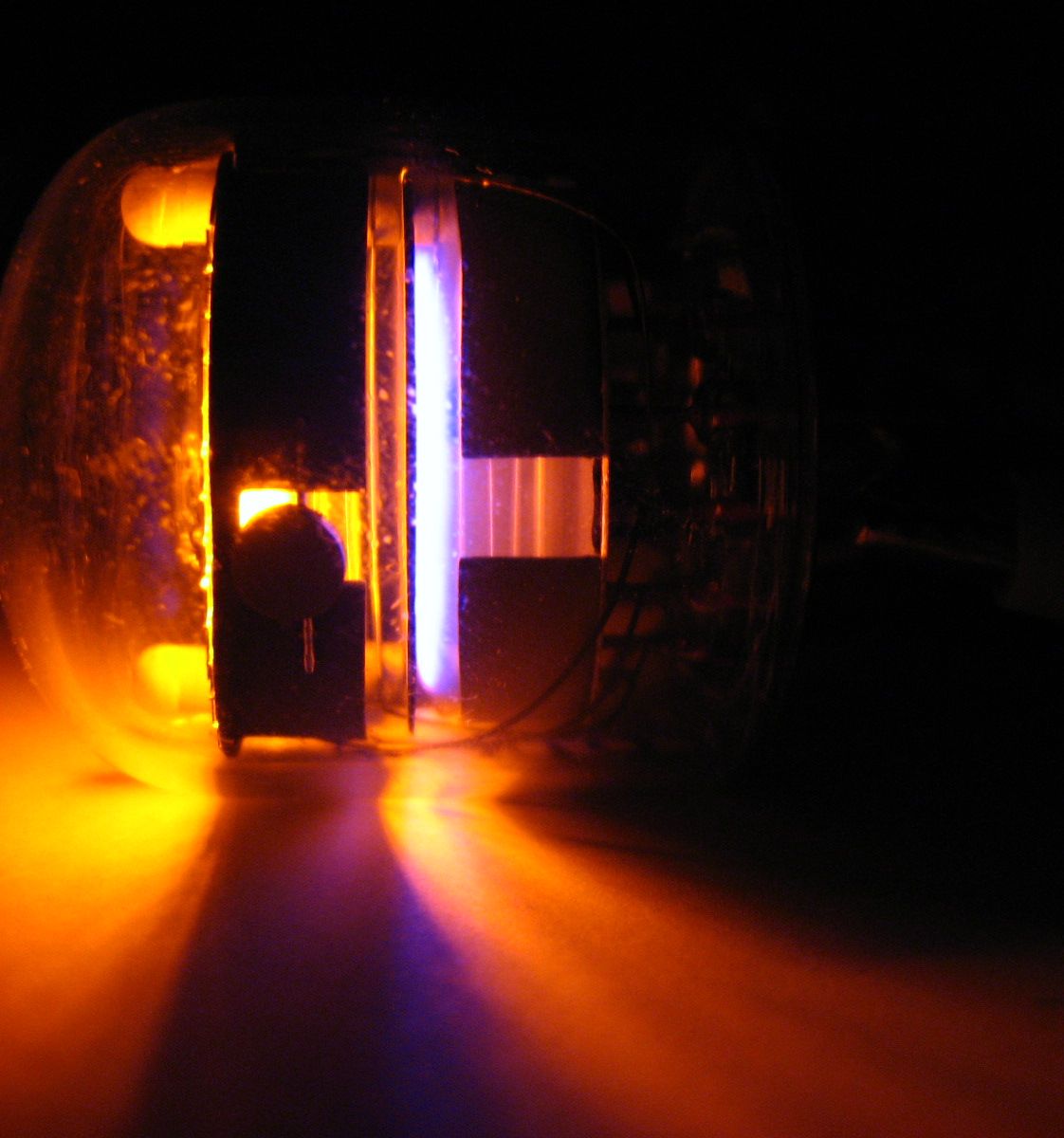

Сейчас экспериментирую с двуханодным ИН-4. Не знаю, зачем так сделано, но у него цифры разделены на 2 секции, посередине экранирующая сетка, у каждой секции свой анод. Так вот, я обнаружил, что если подключить "-" источника к цифре из верхней секции, "+" подключить на анод для нижней секции, а экранирующую сетку никуда не подключать, то цифра светится как обычно, но вокруг сетки возникает красивое фиолетовое сияние, получается оранжевая цифра на фиолетовом фоне)

Трёханодными.
Сетка посередине тоже является анодом.

ктонить может мне ответить?прошу
