[Gudd-Head]

Т.е. краску потом надо запекать? Фи, я-то думал принтер заправлен чем-то вроде цаполн лака

[nirq]

Какая-то простенькая автоматика. Если бы хотел уточнять, какая и зачем - сделал бы это сразу вместе с фоткой.
Из косяков: аккумулятор греется от блокпитания, а само блокпитание крепится к дну за радиатор, т.о. уменьшая площадь его (радиатора) рабочей поверхности. Причём самая рабочая поверхность как раз та, которая прижата к дну. Но всё это в наглухо закрытой коробке, поэтому не так важно. Вообще обдумывались разные варианты блокпитания, из которых на фотке не самый однозначный. Дёшево обошёлся, красиво встал и заодно держатель для аккумулятора - главные (единственные?) преимущества того, что на фото.
Плата сделана не под эту коробку, пришлось колхозить, но уж чо уж... оказалось выгоднее приколхозить плату к коробке, чем наоборот.
Кнопки обычные 6х6, громко щёлкают, корпус резонирует. Не очень приятно, зато надёжно, сердито и ремонтопригодно.
Снято на калькулятор.

... подумал: в принципе блокпитание можно было бы оторвать от дна, приподняв на стойках - но практический смысл? И минус технологичность (стоек понадобилось бы как минимум три, а сейчас винтов всего два). Зато плюс немножко лишних денег и минус условно прочность. А даже ну пусть сантиметр промежутка между радиатором и дном повлиял бы на охлаждение... в наглухо закрытой коробке...
Зато тогда кнопки по высоте не влезли бы, пришлось бы их двигать в другое место. А они здесь размещены с эргономическим смыслом (для правши). Для левши переворачивается крышка и наклейка.

Из фишек извращений: в разрыв дисплейного шлейфа можно вставить какое-нибудь расширение функционала. Теоретически.
При замыкании на землю одного или нескольких из пинов DB4..7 программа это дело обнаруживает, прекращает работать с дисплеем и начинает работать с уартом, RX/TX которого совмещены с дисплейными пинами.
Но косяк: на этот шлейф не выведено питание как таковое. А то, что является питанием для дисплея, включается и выключается ключом, в частности, при ресете / для ресета дисплея - то есть запитать от этого вставленное в разрыв шлейфа "расширение функционала"... в принципе можно, но через опять же жопу остроумное техническое решение с ограничениями. Или вспомнить, что посредине этого шлейфа остались четыре пустых пина DB0..3, на которые ничто не мешает протянуть проводок с обратной стороны платы. Или даже три проводка.
Практически используется при отладке.

Кстати да, о дисплеях применительно к шлейфу: шлейф, конечно, оформлен колодкой 2х8 с шагом 2,54, а вот с дисплеями беда... с распиновкой дисплеев.
Хошь распиновку и на дисплее тоже 2х8 - плати лишние деньги и/или бегай ищи где дешевле, скока штук осталось и когда завезут ещё.
А если ставить дисплей с распиновкой 1х16 (как на фото) - тогда опять колхоз и нифига не технологичность. Зато типа дёшево.

И просто о дисплеях: винстар явно красивее показывает, чем вот эти вот китайские, а мэлт как минимум не менее красив, чем винстар.
И у винстара торчащая сбоку подсветка заклеена фольгой, а у китайцев какой-то фигнёй, через которую всё наружу светит и получается боковая иллюминация.
Но китайские по два бакса. С распиновкой 1х16. И с русификацией через всё ту же её родимую, которая на букву жо.

[bav123]

Не думал, что буду паять часы, ибо покупных хватает, но приспичило вот



На ds1307 и mega8, размер коробки 12 на 10см

[_RUS73_]

Я так понимаю часики с ночным режимом?

Я вот давеча тоже решил состряпать пару простых светодиодных часиков, собрал двое. На одних индикатор бракованный оказался, на вторые кварц не нашелся. Так и лежат

[bav123]

_RUS73_
именно из за автоматического ночного режима и сделал

[6П3С]

дааавно тему смотрю, вот ночничёк для годовалой дочурки сделал )))

[Upgrader]

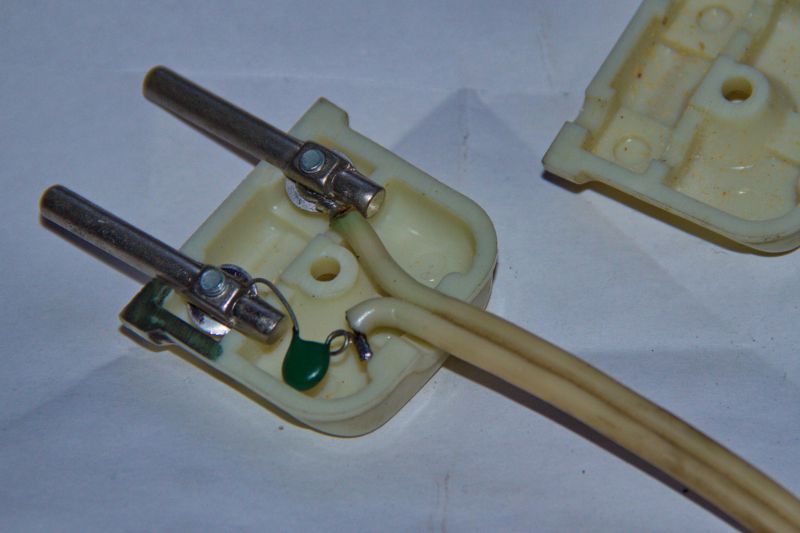

Плавный пуск - одной деталью. Раскрываю секрет успеха Работает безотказно. Плавный разогрев лампы накаливания 20 Вт за 2 секунды (сопротивление - единицы килоОм, точно не помню). Как можно видеть на фото (разобрал чтобы сфоткать) - нагрев нисколько не плавит изоляцию провода - безопасно.

[bav123]

6П3С
зачетно

Upgrader
век живи век учись

[FreshMan]

Upgrader, на сколько кондер ?

[просто КОТ]

По логике, это термистор....

[As]

Конечно, термистор! Кстати, подбирать его лучше даже не по номиналу сопротивления, а по рассеиваемой мощности - результат получается близким, что 100 ом, что 600... (я тестировал с более мощными лампами, 40 и 60 ватт, для 100 и более мощности серийных терморезисторов недостаточно, именно это позволило г.ду Медведеву запретить выпуск ламп в 100 и более ватт... )

[asvhmao]

г.ду Медведеву запретить выпуск ламп в 100 и более ватт... )

Блин как дети малые, всё им Путин с Медведевым ..........
У нас даже по 500 Вт свободно продаются, только они называются теперь теплоизлучатели

Спойлер

[Upgrader]

для 100 и более мощности серийных терморезисторов недостаточно

Да ну, даже JNR15S121L недостаточно?

Спойлер

[As]

Блин, букву не дописал... "Наших" терморезисторов, способных работать с лампочкой в 100 ватт достаточно надёжно, небыло... Импортных сейчас полно, вполне подходящих, и даже для более мощных ламп... Прибираю всегда со сгоревших комповых БП. Только комповые для маломощных лампочек тоже не годятся - сопротивление маловато...

[_RUS73_]

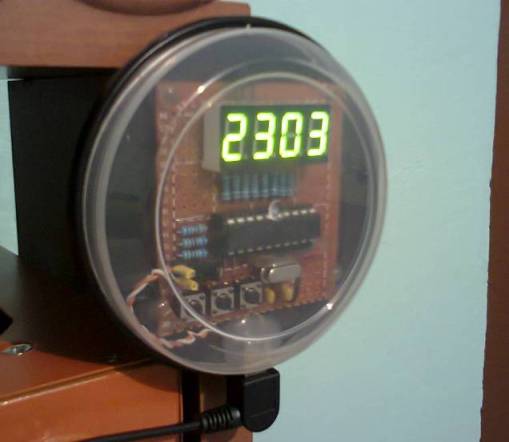

Простые часики.

[Upgrader]

Похожие на электросчетчик

[SergVi]

Похожие на электросчетчик

Вот-вот, я то же сразу подумал про счётчик...

_RUS73_

Там на плате ещё видны какие-то свободные места с незапаяными деталями. Это для чего?

[АлександрЛ]

[quote="Upgrader"
Там на плате ещё видны какие-то свободные места

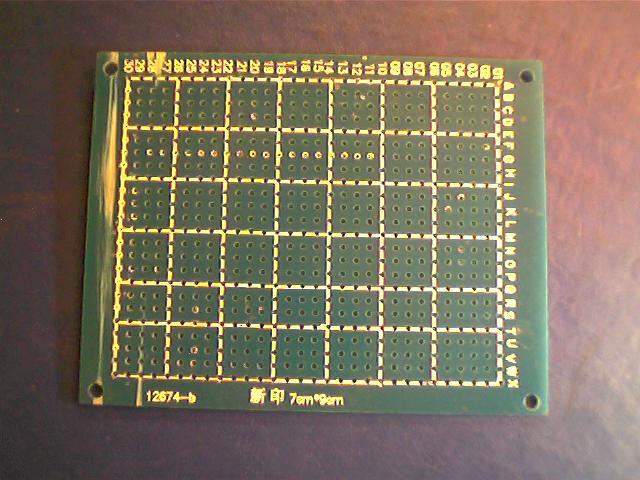

Вообще- то, на сколько я смог увидеть- эти часики собраны на макетке, типа вот такой:


(58.24 КБ) 511 скачиваний

[Андрюха 007]

У нас даже по 500 Вт свободно продаются, только они называются теперь теплоизлучатели

Спойлер

Что за конструкция у тебя?

[asvhmao]

Что за конструкция у тебя?

viewtopic.php?p=2137132#p2137132
