Преобразователь 12-220В для питания ЛДС из компьютерного БП.

[Кулибин]

Ув.Тимофей Носов. Большое СПАСИБО!!! Буду эксперементировать! Надеюсь если возникнут вопросы вы мне сможите помоч.

[Тимофей Носов]

to Тимофей Носов
Спасибо за отзыв, я уже разобрался...работает
Вот только пару вопросов осталось, у меня в холостом режиме на выходе напряжение растет до 420в а при нагрузке (лампочка 26W) напряжение 260в и нагреваются транзисторы, потребление где-то 2,5А.
Тимофей скажи какое должно быть напряжение в холостом режиме и под нагрузкой.
P.S. обмотки трансформатора использовал пяти вольтовые.

Надо уменьшить ширину управляющих импульсов (пин 4) - я в форуме об этом писал. Про напряжения в холостом режиме я не помню - измерить возможности у меня нет. Обмотки использовал правильные. Фотку в студию молодец.

[overflow]

to Nimnul, ооооочень похоже что обмотки перепутал...как у тебя конденсаторы на выходе живы остается загадкой...

[Тимофей Носов]

to Nimnul, ооооочень похоже что обмотки перепутал...как у тебя конденсаторы на выходе живы остается загадкой...

... это не недостаток. Это признак эффективной работы схемы и компонентов

[Nimnul]

to Тимофей
Спасибо , с шириной импульсов поиграю.....
Фотки готового устройства выложу завтра, а вообще делал преобразователь как резервный свет(мне лично он подуше), еще маленький вопрос, как можно организовать обратную связь, что бы автоматом регулировалось напряжение на выходе как в ИБП с оптопарой?

[overflow]

overflow писал(а):
to Nimnul, ооооочень похоже что обмотки перепутал...как у тебя конденсаторы на выходе живы остается загадкой...

... это не недостаток. Это признак эффективной работы схемы и компонентов

то что Nimnul перепутал обмотки трансформатора это признак эффективной работы схемы и компонентов? или то что конденсаторы, параллельно включеные по 200 вольт каждый живы остались при 420 вольтах тоже наверное заслуга твоей схемы и компонентов? ты про что вообще пишешь?

[Nimnul]

to overflow
Уважаемый, не стоит так подковыревать автора и его схему, я уже разобрался с шириной импульса и все ОК, устройство работает и это хорошо, от меня личто скажу, что вы бы сами выложили свой проэкт на усмотрение другим и я уверен, критики бы Вас "покусали"
Спасибо, удачи.
Уважаю этот форум и его посетителей

[Тимофей Носов]

К вопросу организации обратной связи.
Схемотехнику включения оптопары см на рисунке (более правильную схему нарисую позже)

[Тимофей Носов]

to overflow
Уважаемый, не стоит так подковыревать автора и его схему, я уже разобрался с шириной импульса и все ОК, устройство работает и это хорошо, от меня личто скажу, что вы бы сами выложили свой проэкт на усмотрение другим и я уверен, критики бы Вас "покусали"
Спасибо, удачи.
Уважаю этот форум и его посетителей

Спасибо за добрые слова...

[Тимофей Носов]

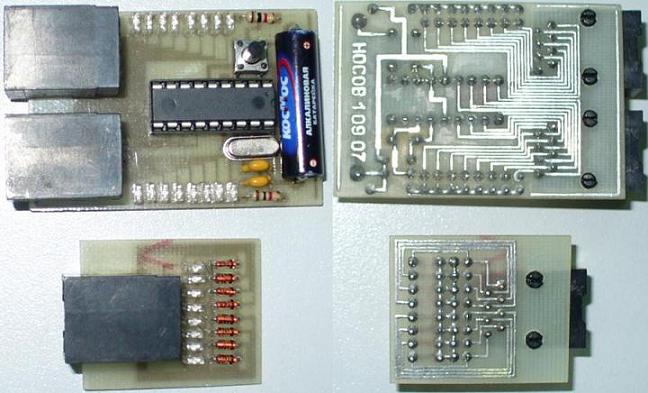

Прошу прощения - не тот файл с фото выложил.

[Nimnul]

Тимофей, спасибо за помощь, фото выкладываю, все делал для себя, так что не критикуйте...мне ОЧЕНЬ прикалует твоя схема, плюс она простая(собрал из подручных материалов )
http://upload.com.ua/get/900158954

[Тимофей Носов]

Тимофей, спасибо за помощь, фото выкладываю, все делал для себя, так что не критикуйте...мне ОЧЕНЬ прикалует твоя схема, плюс она простая(собрал из подручных материалов )
http://upload.com.ua/get/900158954

Ну все очень мило. Мне нравится.

[overflow]

to overflow
Уважаемый, не стоит так подковыревать автора и его схему

Я не "подковыривал" ни Тимофея ни его схему.

от меня личто скажу, что вы бы сами выложили свой проэкт на усмотрение другим и я уверен, критики бы Вас "покусали"

я сторонник обьективной критики.

[AVG]

Ребят помогите разобраться. что то у меня ничего неполучается собрал я схемку но не на TL494 а на КР1211ЕУ1 и никак не могу подключить импульсный трансформатор от комп. БП

[Тимофей Носов]

Ребят помогите разобраться. что то у меня ничего неполучается собрал я схемку но не на TL494 а на КР1211ЕУ1 и никак не могу подключить импульсный трансформатор от комп. БП

Здесь описание микросхемы
http://www.eworld.ru/support/ssf/ds/k1211eu1.pdf

Я работал с этой микросхемой, но это было так давно, что
достоверно о положительных результатах ничего сказать не могу.
Так или иначе, принцип работы аналогичный. И типовой
трансформатор от БП ПК с таким же успехом в связке с КР1211ЕУ1
будет работать.

С чего начать? Убедиться, что именно те вывода трансформатора
ты используешь (по рисунку печатной платы, откуда демонтирован
рансформатор). Осциллографом, лучше двухлучевым, посмотреть
форму сигнала на выходах КР1211ЕУ1.

[AVG]

............
.[/quote]
К привиликому сожелению нет у меня осциллографа, но если я подключаю сетевой трансформатор и выстраиваю частоту генератора на 50гц всё работает отлично, а вот импульсный транс. никак. начинает греться одно плечо и всё тут. Ах да и на выходе с импульсного транс. не могу получить 220 в. В холостую потребляет 6 ампер. может точно не правилные обмотки использую. я вложу фото посмотрите пожалуйста.
http://img407.imageshack.us/img407/1133/sn850061fy0.jpg
http://img505.imageshack.us/img505/6459/sn850068fp5.jpg
http://img407.imageshack.us/img407/2669/sn850072iz7.jpg
http://img241.imageshack.us/img241/9234/sn850073ql4.jpg

[Тимофей Носов]

Трансформатор и дизайн печатной платы что ни на есть типовой. Я именно такой и использовал (трансформатор).

Что касается работы (отсутствия работы) на высоких частотах - не могу прокомментировать. Возможно "бракованная" микросхема.

[AVG]

Трансформатор и дизайн печатной платы что ни на есть типовой. Я именно такой и использовал (трансформатор).

Что касается работы (отсутствия работы) на высоких частотах - не могу прокомментировать. Возможно "бракованная" микросхема.

Хмм... ну попробую собрать на KA7500B а и не могли бы вы отметить на фото мне какие всё же обмотки мне надо использовать.
Заранее благодарю!

[Тимофей Носов]

Трансформатор и дизайн печатной платы что ни на есть типовой. Я именно такой и использовал (трансформатор).

Что касается работы (отсутствия работы) на высоких частотах - не могу прокомментировать. Возможно "бракованная" микросхема.

Хмм... ну попробую собрать на KA7500B а и не могли бы вы отметить на фото мне какие всё же обмотки мне надо использовать.
Заранее благодарю!

Берешь свой трансформатор и без задумчивости вставляешь в плату, которая предложена в статье. Для начала два рисунка платы распечатай и примерь, т.к. трансформаторы бывают поменьше и побольше. У тебя, на мой взгляд, побольше.

[AVG]

Извиняюсь я немного не понел, я хочу знать где у транса обмотки по 5 вольт. вот рисунок, поправьте если не прав!
http://img381.imageshack.us/img381/3494/transun7.jpg
Не увлекайтесь цитатами без надобности. Паятель.
