Калибровка и тестирование измерителей ESR(ESR meters)

[TIGR]

Создал тему,чтобы не мешать другим.
Как вариант предлагаю калибровать такими конденсаторами
http://www.farnell.com/datasheets/6160.pdf

[m.ix]

Оговаривать прибор нужно
И правильные щупы юзать

Разбросанные провода такой же и разброс дают.

Да и сама емкость должна быть соответственно проверенной.

[TIGR]

m.ix
У меня таких-пруд пруди

[m.ix]

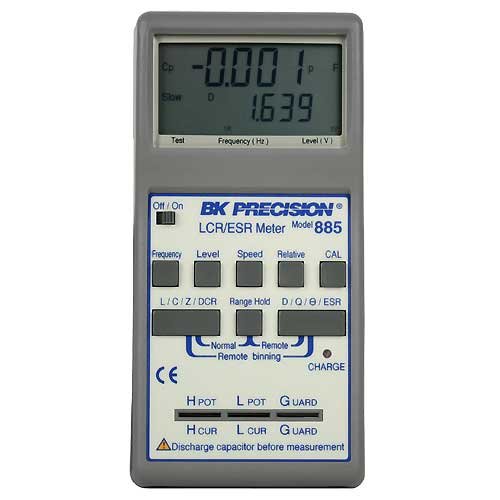

[TIGR]

Тему не перепутал?

[m.ix]

Делал ESR micro
на 26 микре
То ли ПО не то
То ли где то накосячил
Ну не знаю
ПРи каждом измерении показывало разное ЕСР шириной с панамский канал
ПРи чём ёмкости казал нормально

Собирал от GO
Вроде проверал
ни один не заработал
А тот что с готовой платой - конструктор собери сам
Косяк с платой был

КИТ
Страшно Врёт из-за
1 неверных проводов
2 когда батарейки подсаживаются

============
Начать тему можно но не с пустого поста как у тебя.
Хотя можно и поиском воспользоватся - хотя поиск по трём буквам не находит
http://www.google.ru/search?hl=ru&as_q= ... as_rights=

http://www.google.ru/search?hl=ru&as_q= ... 80&bih=872

[borys]

Прежде, чем ставить вопрос о калибровке, надо определиться с самим понятием ESR. Нет такой величины в
стандартах. Соответственно нет эталонов, образцовых мер, образцовых приборов и узаконенных методик.
Здесь неоднократно ссылались на документы и методики разных фирм. Но эти методики у разных фирм раз-
ные и ни вкоем случае стандартами не являются. Сомневающимся предлагаю проделать несложный экспе-
римент - взять в руки три-четыре РАЗНЫХ измерителя и проверить ими ОДНИ И ТЕ ЖЕ конденсаторы. После
этого результаты изложить здесь. Также будет полезно открыть любой учебник метрологии и прочитать хотя
бы первые несколько страниц. Особенно полезно будет понять ПРИНЦИП ЕДИНСТВА ИЗМЕРЕНИЙ.

[kisa26]

Извините я здесь новичок, мне казалось что шкалу надо откалибровывать резисторами.

[TIGR]

Извините я здесь новичок, мне казалось что шкалу надо откалибровывать резисторами.

Так и надо калибровать-резисторами

[TIGR]

borys
У вас есть пару фото ваших измерений различными приборами?

[TIGR]

borys
Исходя из вашего мировоззрения,при отсутствии эталонов,образцовых мер,образцовых приборов и узаконенных методик ничего делать не следует
Наоборот.Отсутствие стандартов совсем не означает,что надо опускать руки.
А что касается измерений разными приборами,это мы и постараемся выяснить на конкретных примерах

[m.ix]

Спойлер

[TIGR]

kisa26
Можно калибровать такими,только вчера получил-0,005Ом
http://img690.imageshack.us/img690/682/001cai.jpg

[m.ix]

Ты бы ещё фотку в RAW формате выкладывал бы.
5 метров на такую обоину

[borys]

Для TIGR.
Пример измерения ESR одного и того же конденсатора двумя разными приборами уже приводил в осноной те-
ме по ESR специально для одного из участников. Правда не фото, а рисунок, но большого значения не имеет.
Дело даже не в том, что у меня получилось. Вчера предлагал ЛЮБОМУ проделать ту же самую процедуру
самостоятельно. Никто и ничего не мешает и Вам сделать то же самое. После это разговор пойдет более
конструктивно. Что касается мировоззрения - если пошел разговор о калибровке средств измерения, то участ-
никам необходимо иметь хотя бы начальные понятия об основах метрологии. А приборы для оценки качества
электролитических конденсаторов действительно неоходимы и сидеть, сложа руки не надо (и сам этого не
делаю).

[TIGR]

m.ix
Такими конденсаторами хорошо емкостемеры тестировать.А для измерения ESR они не годятся.Придется в моем случае их на 1мкФ набирать
http://img841.imageshack.us/img841/4149/038ej.jpg
http://img255.imageshack.us/img255/9441/037az.jpg
http://img811.imageshack.us/img811/9969/036lqc.jpg

[TIGR]

Интересные фото с одного форума,имеющие прямое отношение к тестированию,особенно конденсатора четырьмя разными измерителями
http://www.elab.ph/forum/index.php?topic=36002.160

[borys]

Так об этом я и говорил много раз - все эти приборы практически одинаково (а значит правильно) по-
казывают емкость, но совсем по разному ESR. Это, между прочим, проявление старинной российской
болезни - своим не верить, а ссылаться на иностранные результаты.

[TIGR]

borys
Это уже позитив-два измерителя,один результат.

[borys]

Там не два измерителя, а четыре. Значения ESR даже близко не совпадают, наоборот, они сильно
различаются.
