 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Чт фев 27, 2020 03:26:19
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 1927
Зарегистрирован: Пн окт 10, 2011 23:53:13
Сообщений: 4994
Откуда: 34rus
Рейтинг сообщения: 0
Товарищи, да вы мне лучше помогите даташит расшифровать, а там уже решим - ставить транзистор или нет.

Вот что указано в даташите на стр. 34 (номера ног):

Main function
Pin name Type I/O level floating wpu Ext. interrupt High sink/source OD PP (after reset) Default alternate function

48
PE7/LCD_SEG27(2) I/O TT(3) X X X HS Х Х Port E7 LCD segment 27


и на стр. 61:
Цитата:
Output current sunk by any other I/O and control pin 25 mA

_________________
Теория — это когда всё известно, но ничего не работает. Практика — это когда всё работает, но никто не знает почему. Мы же объединяем теорию и практику: ничего не работает, и никто не знает почему! © А. Эйнштейн


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Чт фев 27, 2020 05:08:59
Друг Кота

Карма: 55
Рейтинг сообщений: 785
Зарегистрирован: Пт мар 07, 2008 06:54:43
Сообщений: 3753
Откуда: Ижевск
Рейтинг сообщения: 5

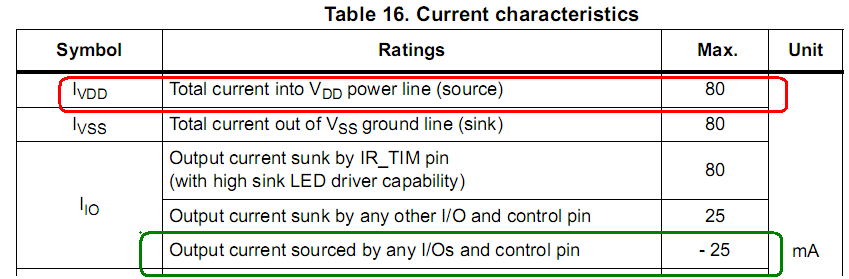

Катод светика подключен к общему, т.е. должен интересовать вытекающий ток.

Output current sourced by any I/Os and control pin - 25mA

Если ограничить ток на этом уровне и не превышать максимальный ток от +Vdd 80mA, можно подключать.


Вложения:
SMT8_ток.PNG [36.84 KiB]
Скачиваний: 118
Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Чт фев 27, 2020 06:45:15
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 1927
Зарегистрирован: Пн окт 10, 2011 23:53:13
Сообщений: 4994
Откуда: 34rus
Рейтинг сообщения: 0
Значит, нагрузка на каждую ногу может быть до 25 мА, лишь бы суммарный ток по питанию не превысил 80 мА, верно?
То есть, на 48-ю ногу МК можно спокойно вешать диод с потреблением не более 5 мА, не боясь за здоровье контроллера. :))

А вот выдержка из даташита, может кому пригодится (пока её редактировал, уже ответили :))) ):
Цитата:
48

Pin name..................PE7/LCD_SEG27(2)
Type......I/O
I/O level....................TT(3)
floating..................Х
wpu.........Х
Ext. interrupt..............Х
High sink/source..........HS
OD...........Х
PP............Х
Main function
(after reset)................Port E7
Default alternate
function....LCD segment 27


и на стр. 61:
Цитата:
Output current sunk by any other I/O and control pin 25 mA

_________________
Теория — это когда всё известно, но ничего не работает. Практика — это когда всё работает, но никто не знает почему. Мы же объединяем теорию и практику: ничего не работает, и никто не знает почему! © А. Эйнштейн


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Ср мар 04, 2020 18:39:02
Родился

Зарегистрирован: Ср фев 05, 2020 19:56:43
Сообщений: 4
Рейтинг сообщения: -3
ребята подскажите,не могу понять что за смд керамическое надпись на нем ie7a,есть предположение что это предохранитель на плате инвертора он подписан как f101 и f102 125v 7a,

Добавлено after 1 minute 26 seconds:
плата ssi 400 14a01 revo.1

Добавлено after 23 minutes 6 seconds:
а по проще обьясните что за смд это?

Добавлено after 6 minutes 29 seconds:
ау


Вернуться наверх

Вебинар «Каждому ключу — свой драйвер» (13.08.2020)

Компания КОМПЭЛ приглашает вас принять участие в вебинаре, который будет посвящен теме драйверов управления транзисторами компании Infineon. Мы рассмотрим четыре различных технологии изготовления микросхем драйверов, в чём их отличия и особенности.

Зарегистрироваться на вебинар>>
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пн мар 23, 2020 14:33:47
Нашел транзистор. Понюхал.

Зарегистрирован: Пн фев 23, 2009 21:53:43
Сообщений: 154
Рейтинг сообщения: 0
Приветствую. Возможно прошить 24LC08B с помощю китайского ST-Link v2 ? Если да, то как подключить их ?


Вернуться наверх

Новый ХИТ FANSO CR123A/SN

Параметры новой батарейки показывают прекрасные результаты. Она используется для приложений с повышенными импульсами тока. Широко применяется в охранно-пожарных датчиках, устройствах телеметрии, поисковых маячках, LED-фонарях и других промышленных и бытовых устройствах.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт май 08, 2020 09:29:39
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
Копаюсь в модулях I2C STM32F030.
Так и не могу понять - а зачем ТАК надо было делать?

_________________
Кот. Штопанный.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт май 08, 2020 09:41:08
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 145
Зарегистрирован: Вт май 01, 2018 19:44:47
Сообщений: 1122
Рейтинг сообщения: 0
а зачем ТАК надо было делать?
Может быть, чтобы соответствовать спецификации I2C?


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт май 08, 2020 19:28:15
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
Да нее.. Я не пойму почему 0 бит нельзя было использовать в качестве 0 бита при 7-битной адресации. Пока не понял в чём прикол.

_________________
Кот. Штопанный.


Вернуться наверх

Бытовой пирометр АКИП-9312 – просто удобно!

Диапазон 35 °С ...42°С (температура тела) погрешность 0,3 °С
Диапазон 0 °С ...100°С (бытовая сфера) погрешность 1,0 °С
Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт май 08, 2020 21:09:37
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 145
Зарегистрирован: Вт май 01, 2018 19:44:47
Сообщений: 1122
Рейтинг сообщения: 0
Очень часто при 7-битной адресации в документации используют 8-битный адрес у которого младший бит это R/W. Вы с I2C впервые сталкиваетесь?


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт май 08, 2020 22:19:26
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
С 10-битным ни разу не сталкивался, теперь понял. Спасибо )

_________________
Кот. Штопанный.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Вт июн 30, 2020 23:19:04
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
Сниппетсами на CMSIS для G0/G4 серии никто не богат?
Что там наворочено в недрах HAL/LL разбираться уже не хочется. И так сижу сутки, пытаюсь помигать LD4 на Nucleo-G071RB используя CMSIS :( застрял на GPIOA->MODER |= 0x400; - эта конструкция тупо не работает, MODER бит 11 в отладчике не меняется, светодиод не мигает. В функции LL_GPIO_SetPinMode(LED4_GPIO_PORT, LED4_PIN, LL_GPIO_MODE_OUTPUT); такого наворочено что туда уже и смотреть не могу!
Самое интересное - это со всеми портами так! А вот так GPIOA->MODER = 0x400; всё работает, кроме отладчика, разумеется. ЧЯДНТ?
Спасибо!

_________________
Кот. Штопанный.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Ср июл 01, 2020 00:22:04
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 145
Зарегистрирован: Вт май 01, 2018 19:44:47
Сообщений: 1122
Рейтинг сообщения: 3
А вот так GPIOA->MODER = 0x400; всё работает, кроме отладчика, разумеется. ЧЯДНТ
Надо посмотреть в RM какое состояние в MODER при включении питания и посчитать что получится в случае |= 0x400. И не забывать тактирование GPIOA включать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Ср июл 01, 2020 01:03:13
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
Всё! Увидел!
В F0 -по RESET MODER 00000000000000, а здесь 1111111111111. Даже бы и не подумал!
Цельнотянутые га...ны! Что сказать!

_________________
Кот. Штопанный.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Ср июл 01, 2020 16:29:12
Друг Кота
Аватар пользователя

Карма: 103
Рейтинг сообщений: 1914
Зарегистрирован: Чт янв 10, 2008 22:01:02
Сообщений: 15546
Откуда: Московская область
Рейтинг сообщения: 0
Что сказать!

Ну наверное никогда не пользоваться дефолтами ресета... Неужели так сложно при инициализации прежде чем пользоваться маской, сбросить регистр в ноль? Все SPL иниты начинаются со сброса регистра в ноль.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Ср июл 01, 2020 17:38:51
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
Нет, не сложно.

_________________
Кот. Штопанный.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Сб июл 18, 2020 21:49:27
Друг Кота
Аватар пользователя

Карма: 42
Рейтинг сообщений: 311
Зарегистрирован: Вс июл 26, 2009 11:27:59
Сообщений: 4511
Рейтинг сообщения: 0
del

_________________
Кот. Штопанный.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт июл 24, 2020 23:01:58
Грызет канифоль

Зарегистрирован: Чт апр 16, 2009 14:23:59
Сообщений: 257
Рейтинг сообщения: 0
Товарищи подскажите: использую режим power-down на attiny25. В дш ясно указано, что в этом режиме останавливаются такты всех периферии , в том числе и ацп. Но если я оставлю флаг включения ацп ADEN=1, то мк все-таки потребляет 300мкА. Если флаг пред засыпанием снять, то потребление падает согласно дш на <1мкА. Если не работает тактовый, то как АЦП потребляет ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Пт июл 24, 2020 23:04:03
Ум, честь и совесть. И скромность.
Аватар пользователя

Карма: 89
Рейтинг сообщений: 1733
Зарегистрирован: Чт дек 28, 2006 08:19:56
Сообщений: 15664
Откуда: Новочеркасск
Рейтинг сообщения: 1
Медали: 2
Получил миской по аватаре (1) Мявтор 3-й степени (1)
АЦП содержит кучу аналоговых элементов, например, усилитель, которые и потребляют ток даже без тактовой частоты.

_________________
если рассматривать человека снизу, покажется, что мозг у него глубоко в жопе
удивительно, но при взгляде на многих сверху ничего не меняется...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Вс авг 02, 2020 01:25:09
Первый раз сказал Мяу!

Зарегистрирован: Чт май 21, 2020 16:56:56
Сообщений: 27
Рейтинг сообщения: 0
Добрый день всем.
Не знаю как лучше поступить с неиспользуемыми пинами в infineon xmc4700:
usb_dm
usb_dp
vbus
hib_io_0
hib_io_1
rtc_xtal2
rtc_xtal1

Те пины, что являются открытыми коллекторами можно просто оставить висячими? А для остальных нужно смотреть инициализацию по умолчанию и к тому же уровню притягивать?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Мелкие вопросы по МК и ПЛИС.
СообщениеДобавлено: Ср авг 05, 2020 19:19:18
Модератор
Аватар пользователя

Карма: 56
Рейтинг сообщений: 900
Зарегистрирован: Чт сен 18, 2008 12:27:21
Сообщений: 17667
Откуда: Столица Мира Санкт-Петербург
Рейтинг сообщения: 1
Медали: 1
Получил миской по аватаре (1)
Входы подтянуть к "1" или "0", выходы можно оставить болтаться.

_________________
[ Всё дело не столько в вашей глупости, сколько в моей гениальности ] [ Правильно заданный вопрос содержит в себе половину ответа ]
Могу не отвечать пару месяцев, не беспокойтесь.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 12142 ]     ... , , , 607,

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
