 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 21:30:38
Открыл глаза

Зарегистрирован: Чт май 24, 2012 09:19:34
Сообщений: 43
Откуда: Ярославль
Рейтинг сообщения: 0
Egorka писал(а):
Скорострельность у него какая?
Хотя скорее всего ошибка в коде


Ошибку в коде я поправил, мигающей засветки с частотой 1 Гц больше нет.
А что значит "скорострельность"?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 21:47:17
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 778
Зарегистрирован: Сб дек 24, 2011 05:02:33
Сообщений: 4215
Откуда: Киев
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
holy_0dmin писал(а):
А что значит "скорострельность"?

насколько я понял- имелось в виду "быстродействие"

_________________
mss_ja@rambler.ru


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 21:58:13
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2109
Откуда: Киев
Рейтинг сообщения: 0
Какая разница, 50 Гц же выпрямлять. 1n4007 как раз для этого и предназначен.

_________________
Giggity giggity goo!


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:01:44
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 111
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1104
Откуда: Украина
Рейтинг сообщения: 0
mss_ja писал(а):
holy_0dmin писал(а):
А что значит "скорострельность"?

насколько я понял- имелось в виду "быстродействие"

Прям в тыблочко :))) .При малой граничной частоте диод будет не справляться со своими ф-ями.В следствие чего он греетсся и не дает напруги да и перегружает транзистор.и он тоже греется.


Вернуться наверх

Регуляторы ViperPlus - решения для источников питания на любой вкус

Решения ViperPlus от STMicroelectronics для построения сетевых источников питания мощностью до 20 Вт любой топологии и конфигурации. Разнообразный выбор микросхем, 50 отладочных наборов и онлайн-симулятор E-Design Suite.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:05:04
Сверлит текстолит когтями
Аватар пользователя

Карма: 10
Рейтинг сообщений: 111
Зарегистрирован: Пт май 20, 2011 09:13:02
Сообщений: 1104
Откуда: Украина
Рейтинг сообщения: 0
Foks писал(а):
Какая разница, 50 Гц же выпрямлять. 1n4007 как раз для этого и предназначен.

Ну ежели он от сети 170В берет то да,а в преобразователе нужны шустрые,не мне вам об этом говорить :).Просто не знаю откуда он берет их


Вернуться наверх

Время – деньги и наноамперы: применение часов реального времени Maxim Integrated

Зачем использовать внешнюю микросхему часов реального времени (RTC), а не внутренние RTC микроконтроллера? Хотя бы потому, что у RTC MAX31342 производства Maxim Integrated типовое потребление составляет 150 нА при 3 В и температуре 25°С, а у встроенных RTC одного из самых малопотребляющих микроконтроллеров при тех же условиях – примерно 370 нА.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:18:56
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 13
Зарегистрирован: Сб фев 27, 2010 21:45:37
Сообщений: 783
Откуда: Ростов-на-Дону
Рейтинг сообщения: 0
Egorka писал(а):
Просто не знаю откуда он берет их


Никакой высокой частоты там нет. 1N4007 подойдёт
Цитата:
А сами лампы - катоды напрямую к К155ИД1, анод -- резистор 47К -- Диод IN40017 -- 220 Вольт. Второй провод 220 Вольт на землю.

_________________
Сделать хотел грозу, а получил КоЗу


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:33:45
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 12
Зарегистрирован: Вс мар 20, 2011 17:10:34
Сообщений: 456
Откуда: Эстония
Рейтинг сообщения: 0
Coolish писал(а):
Никакой высокой частоты там нет. 1N4007 подойдёт

Если в преобразователь, то не пойдет, я как-то поставил такой, потом долго искал ошибку пока не вспомнил что это не UF4007, заменил на BYV26C (уф4007 не было) все стало нормально.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:37:47
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2109
Откуда: Киев
Рейтинг сообщения: 0
:facepalm:

_________________
Giggity giggity goo!


Вернуться наверх


Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:43:11
Открыл глаза

Зарегистрирован: Чт май 24, 2012 09:19:34
Сообщений: 43
Откуда: Ярославль
Рейтинг сообщения: 0
А вот те, кто подключал лампы через К155ИД1, скажите, вы все цифры подключали к дешифратору, или только нужные (например, десятки часов только 0,1,2, а для десятков минут только 0,1,2,3,4,5)?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:43:50
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 12
Зарегистрирован: Вс мар 20, 2011 17:10:34
Сообщений: 456
Откуда: Эстония
Рейтинг сообщения: 0
Foks писал(а):
:facepalm:

Упс, чет ляпнул я не разобравшись... :oops:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:49:17
Потрогал лапой паяльник

Карма: 9
Рейтинг сообщений: 30
Зарегистрирован: Пн май 23, 2011 18:27:41
Сообщений: 336
Рейтинг сообщения: 0
holy_0dmin писал(а):
А вот те, кто подключал лампы через К155ИД1, скажите, вы все цифры подключали к дешифратору, или только нужные (например, десятки часов только 0,1,2, а для десятков минут только 0,1,2,3,4,5)?

Это вам решать у меня так все нужные


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн май 28, 2012 22:49:32
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2109
Откуда: Киев
Рейтинг сообщения: 0
holy_0dmin писал(а):
А вот те, кто подключал лампы через К155ИД1, скажите, вы все цифры подключали к дешифратору, или только нужные (например, десятки часов только 0,1,2, а для десятков минут только 0,1,2,3,4,5)?

Я лично подключал только нужные, хотя это наверное признак дурного тона :) А в десятках часов у меня вообще два транзистора вместо ИД1 стоят. Если подключить все цифры, то потом бОльший простор для программных возможностей.

_________________
Giggity giggity goo!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 07:56:00
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Coolish писал(а):
Никакой высокой частоты там нет. 1N4007 подойдёт

Ну я бы не сказал что он пойдёт.
В любом случае для лучшего КПД лучше ставить импульсный диод, который начинается с UF...
Я имею ввиду для импульсных преобразователей.
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 16:47:47
Собутыльник Кота
Аватар пользователя

Карма: 72
Рейтинг сообщений: 1243
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 2971
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Сделал сегодня индикатор уровня на ИН-13. Это конечно не часы, но на ГРИ. Вот видео: http://youtu.be/IN_ql8qMBdo
Схема такая: я взял кусок схемы из советского аппарата с таким индикатором и добавил ещё один каскад на второй половине ОУ. Теперь реагирует на входной сигнал от 5mV.

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7 и подобные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 17:41:01
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
Класс...
:beer: :beer: :beer:
Чувствительность только подкрутить надо, а то сигнал чу-у-у-у-ть больше середины прыгает.
Надо бы повыше.
:)

И корпус от часов, да ?
Я вроде в таком часики делал - на видео плохо видать.
http://radiokot.ru/forum/viewtopic.php?p=494722#p494722
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 17:47:09
Собутыльник Кота
Аватар пользователя

Карма: 72
Рейтинг сообщений: 1243
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 2971
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Да, корпус от часов. Только рисунок на накладке более насыщенный, чем у тебя. Чувствительность сзади переменником регулируется (он сейчас на 1/10 - 1/15 от максимума). Мне так больше нравится, да и в некоторых песнях почти зашкаливает.

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7 и подобные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 17:53:48
Друг Кота
Аватар пользователя

Карма: 39
Рейтинг сообщений: 599
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7019
Откуда: г. Россия
Рейтинг сообщения: 0
*Trigger* писал(а):
Да, корпус от часов. Только рисунок на накладке более насыщенный, чем у тебя.

У меня очень старый корпус попался, я даже красил его.
Но накладку не восстановишь.
А ты фотку выложи чтобы видно было весь девайс с лампами.
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 18:22:22
Собутыльник Кота
Аватар пользователя

Карма: 72
Рейтинг сообщений: 1243
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 2971
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)

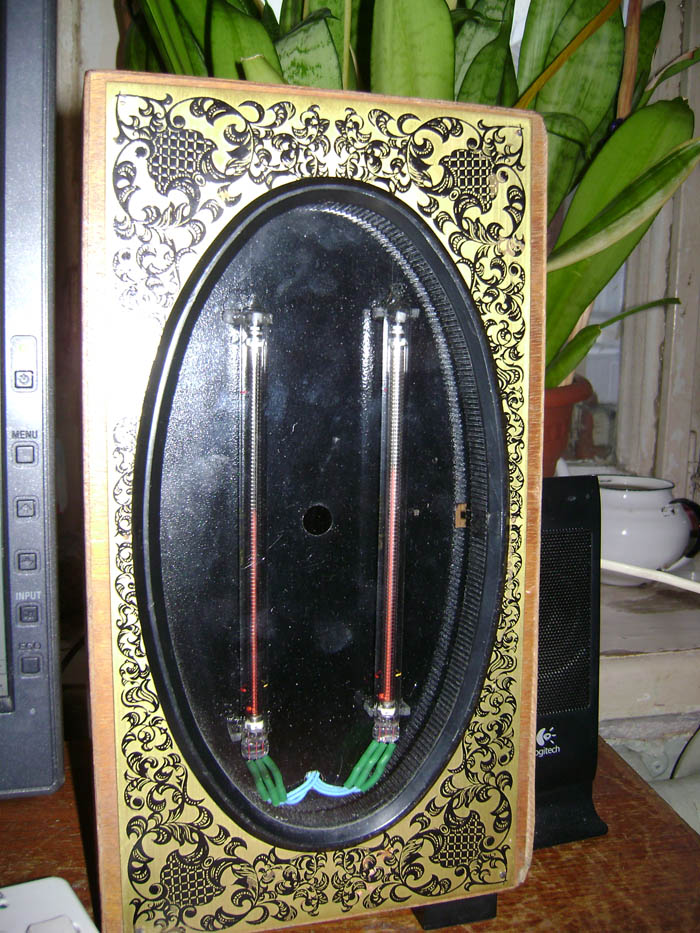

Вот:


Вложения:
ИУС на ИН-13.jpg [209.58 KiB]
Скачиваний: 2205

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7 и подобные.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 18:54:38
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Круто! :beer:
ПС я подумал, что на видео - это отражение в овальном зеркале :)

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт май 29, 2012 19:29:43
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 778
Зарегистрирован: Сб дек 24, 2011 05:02:33
Сообщений: 4215
Откуда: Киев
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
*Trigger* писал(а):
индикатор уровня на ИН-13. Это конечно не часы, ...

:beer: себе давно уже хочу что то подобное сваять... только никак руки не дойдут.
схемку глянуть можно?

_________________
mss_ja@rambler.ru


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 45841 ]     ... , , , 903, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
