Часы на люминесцентных индикаторах.

[Nixie]

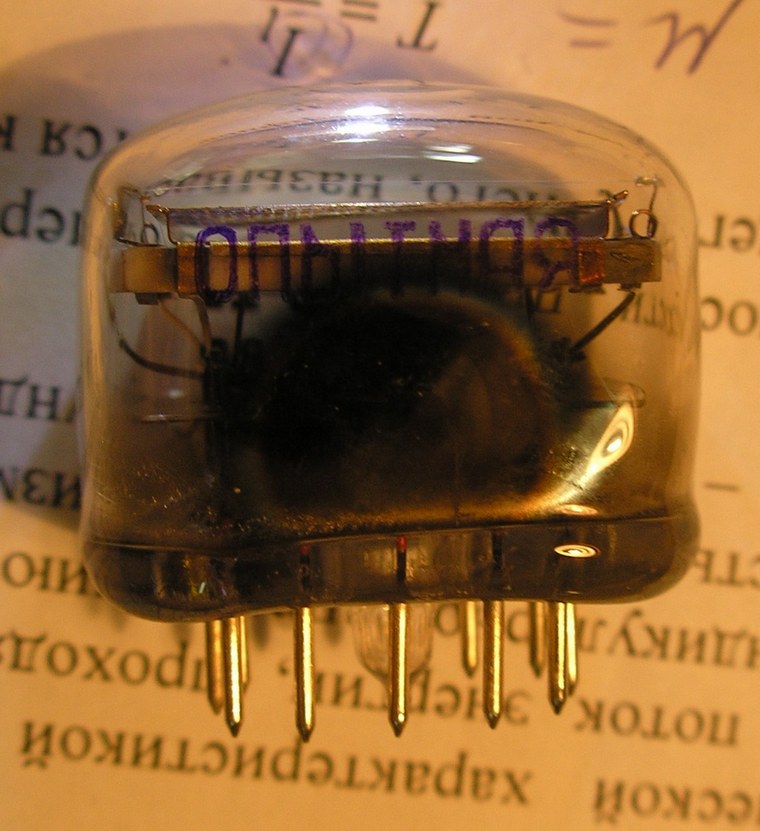

Попались недавно ИВ-22 со штампом "опытная". Внешне и по цвету свечения ничем не отличаются от обычных . Примечателен только год выпуска--1980 , таким образом можно устпновить дату их рождения

[m.ix]

А у нас специальная темка, для поохвастаться лампешками http://radiokot.ru/forum/viewtopic.php?f=22&t=8441

[Zorndaik]

Интересные фото!
Насколько мне известно, попадались и более ранние образцы-я видел фото прототипов с маркировкой П-(номер прототипа), датированный 1970-ми. Сейчас еще смотрел док. фильм про ледоколы-там в зале управления реактором в пультах стоят ИВ-22.
А еще есть сверхредкие красные ИВ-22А...

[Гефестион]

Эти ИВ-22А кто-нибудь видел живьём? Или только в справочниках?

[Zorndaik]

Судя по тому, что в пророде обнаружились до этого мифические красные ИВЛМ2-1/7 - вполне возможно, что они существуют.

[m.ix]

сегодня видел 22 http://radiokot.ru/forum/viewtopic.php? ... 9#p1416859
целую пачку

[suslogon]

речь про ив-22а - они красного цвета свечения

[m.ix]

ТадЫы люминофор у оных будет жёлтым

А без включения только УФ светодиодами засветить возможно.

[Yan]

Доброго дня !

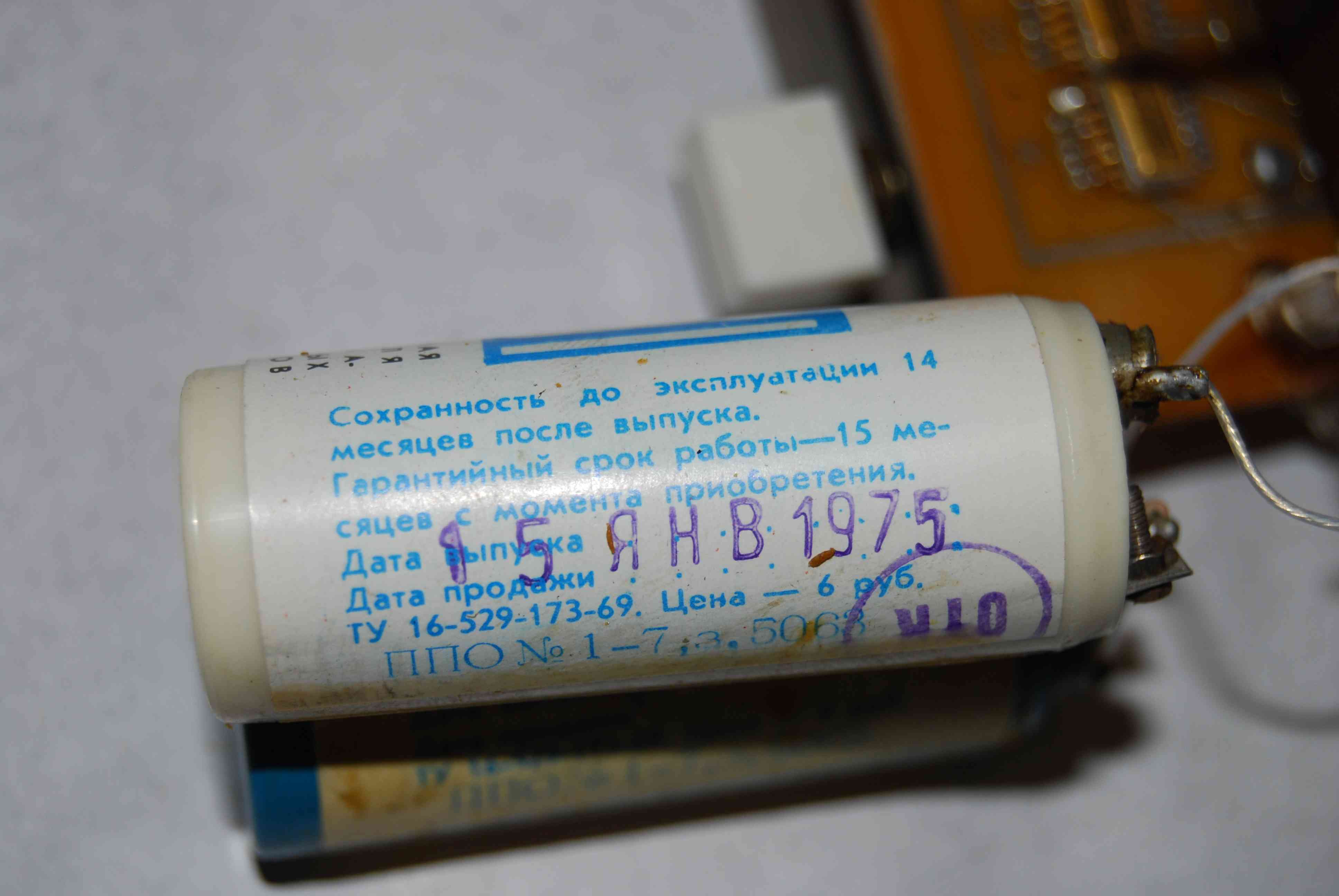

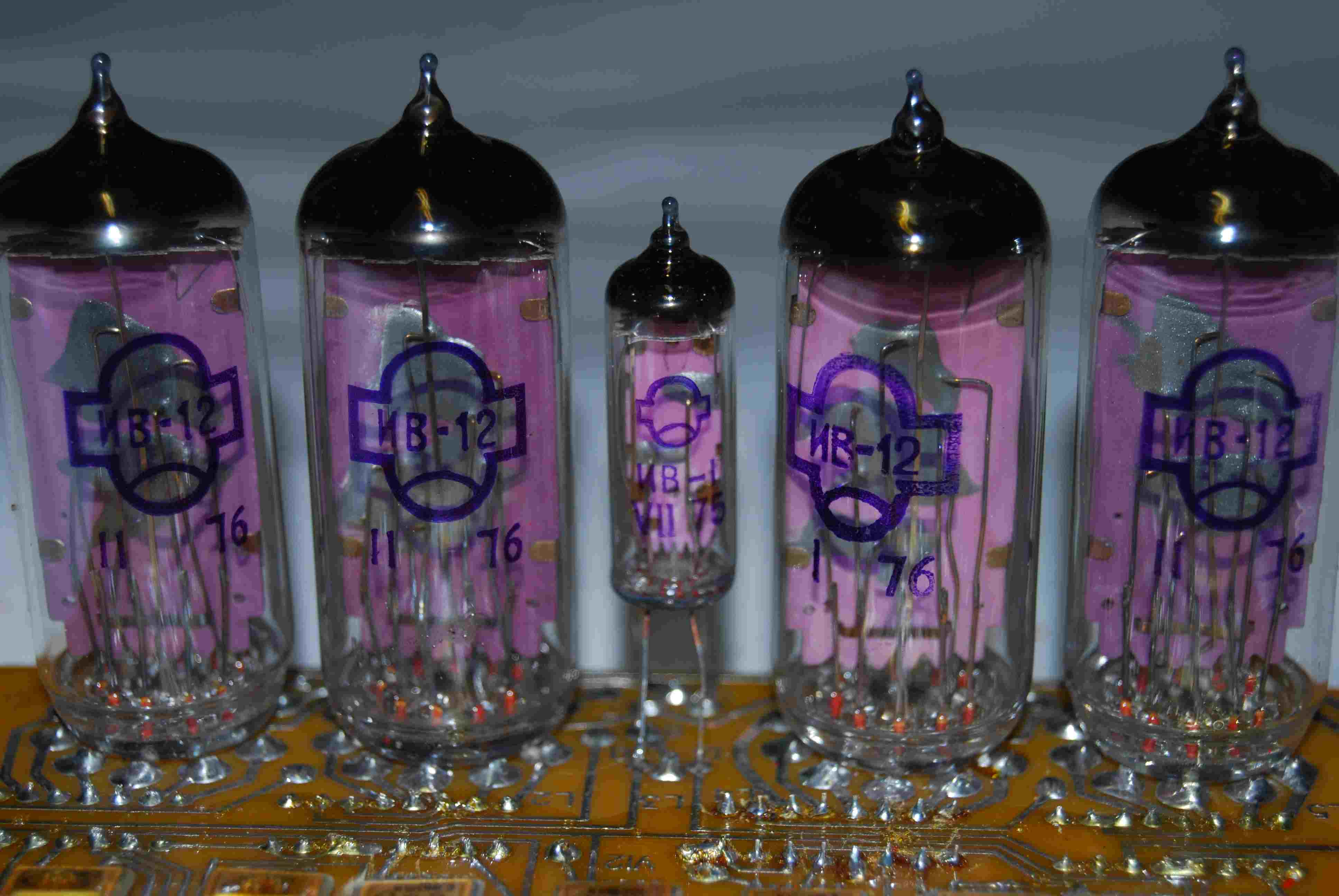

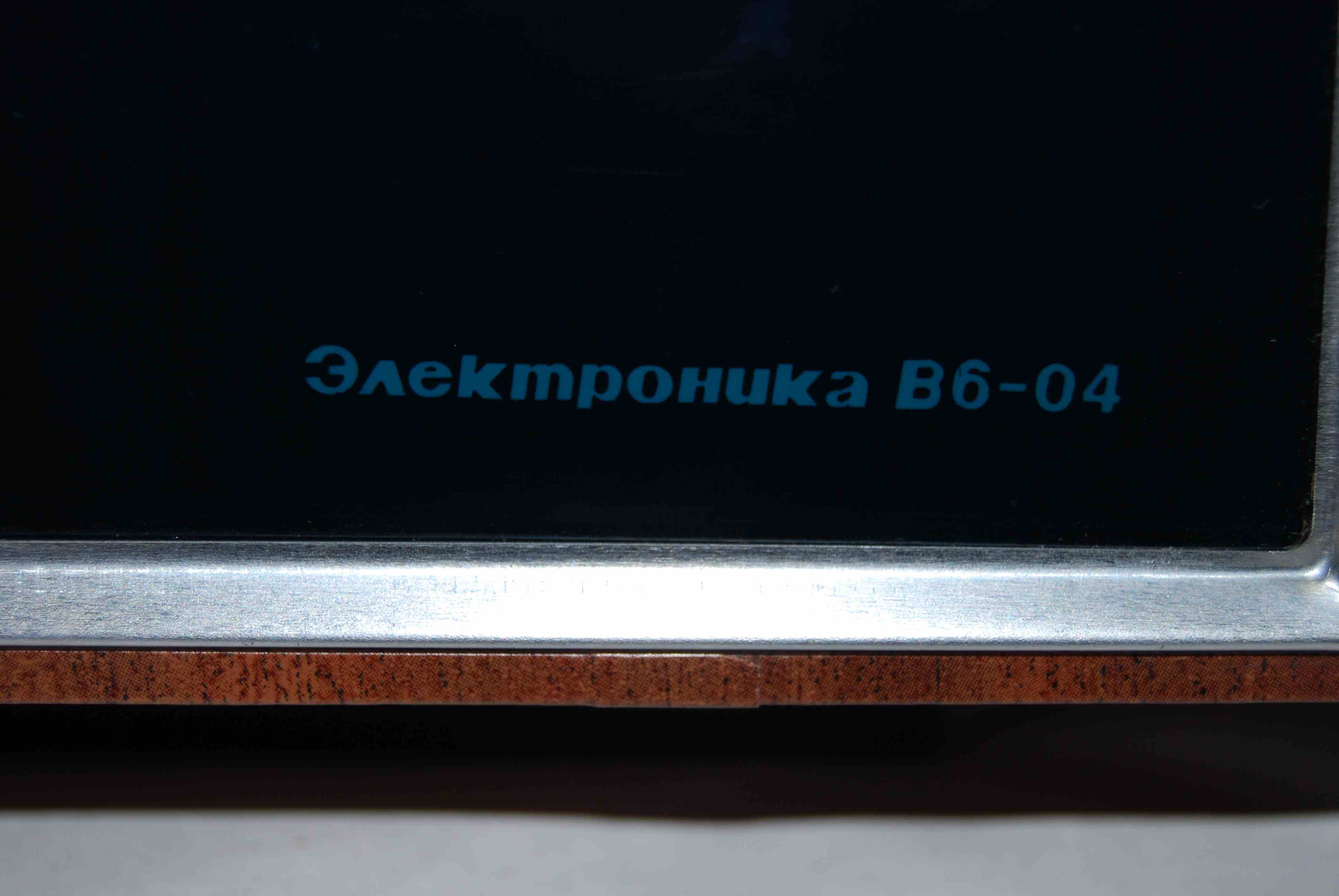

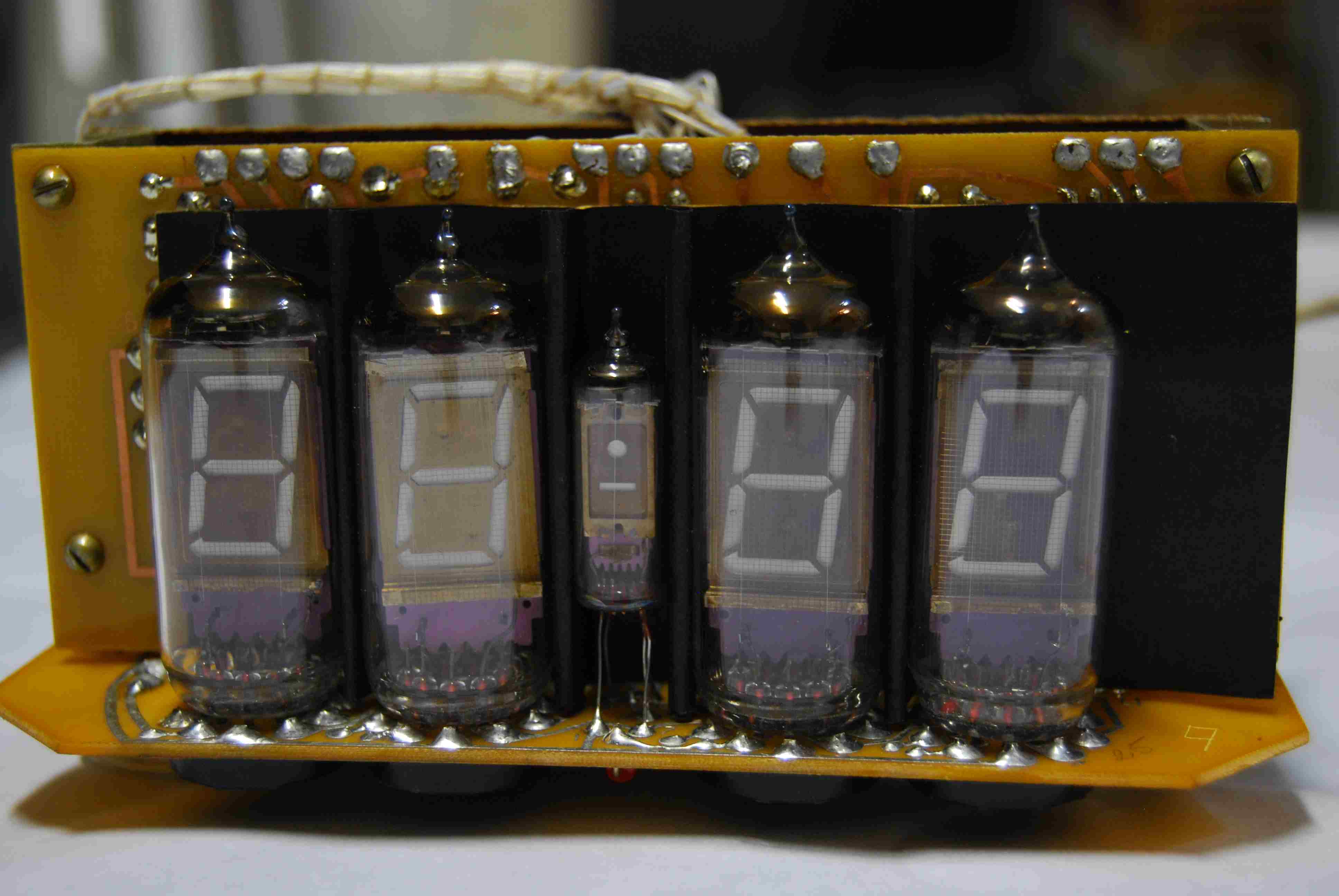

Вот прикупил себе редкие часы "Электроника В6-04" собранные в 1975г., выпущенные в марте 1976г. Заводской номер N: 196 !
Правда пришлось с ними повозится,чтоб их оживить.
Может кто знает историю этих часов (какой завод выпускал,сколько штук было сделано и какая цена была на них).
Заодно начертил полную схему этих часов с номиналами элементов и сделал кучу фоток-если интересно могу выложить все сюда,так как всеравно в интернете никакой информации и темболее схемы-на них нет !
Они собраны на микросхемах серии К120...хотелось бы найти данные и параметры на все эти микросхемы и прикупить один запасной комплект про запас (может у кого ещё валяются).

[suslogon]

а можно фото изнутри и список примененных микросхем?

[Zorndaik]

Конечно выкладывайте!
Судя по маркировке, завод-производитель - саратовский "Рефлектор". Как правило подобные часы собирались на микрах 145 или 176 серий. Насколько я знаю, 120 серия, в основном, разрабатывалась и производилась Рефлектором. По обрывочным данным можно предположить, что это были драйвера для ВЛИ и нумитронов. В этой теме выложены примеры: 120ХЛ1 и 120ПР1.

[Yan]

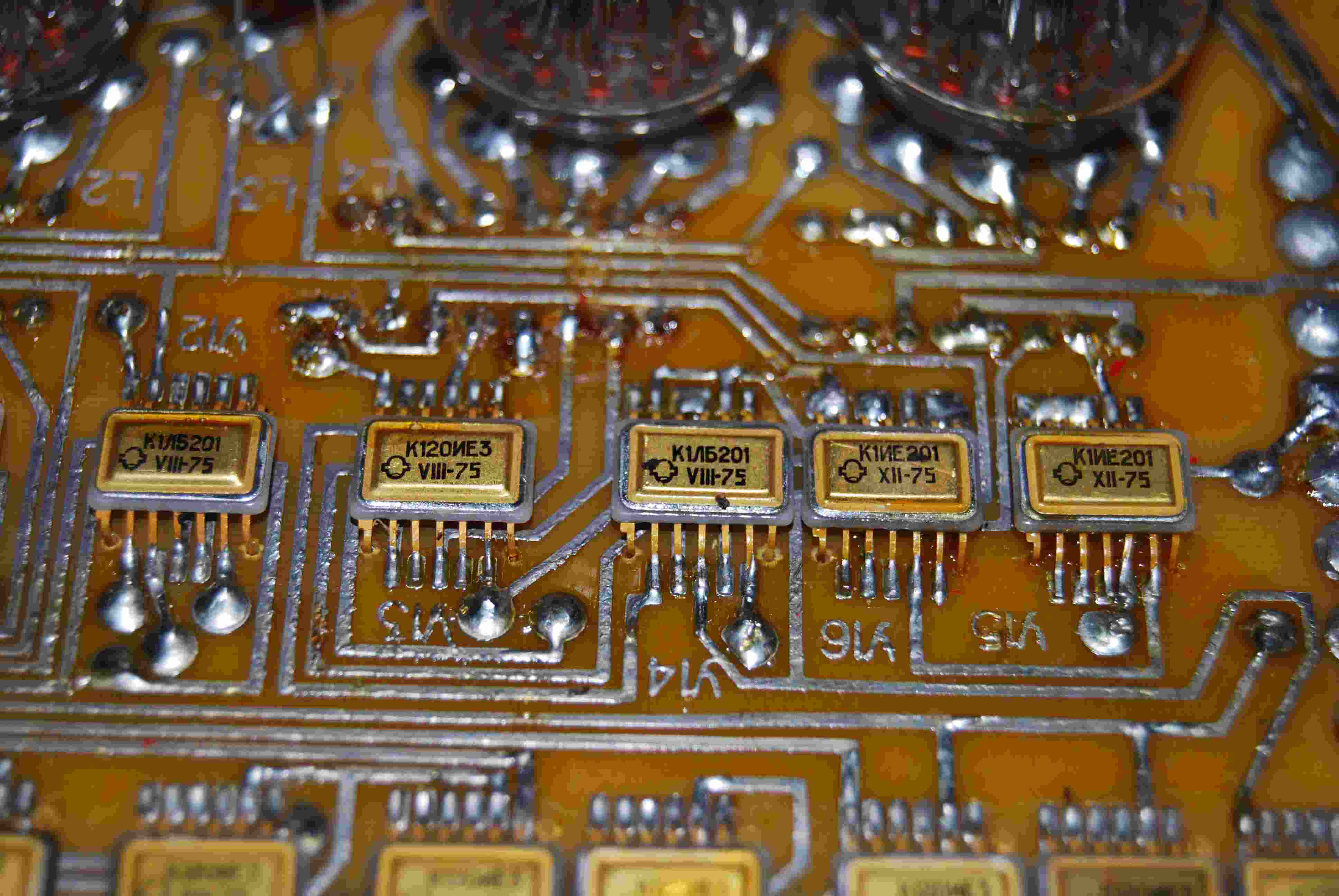

Список применяемых микросхем такой (за исключением генератора на ОУ-на него данные нашел) : К1ЛБ201; К120ИЕ1; К120ИЕ2; К120ИЕ3.

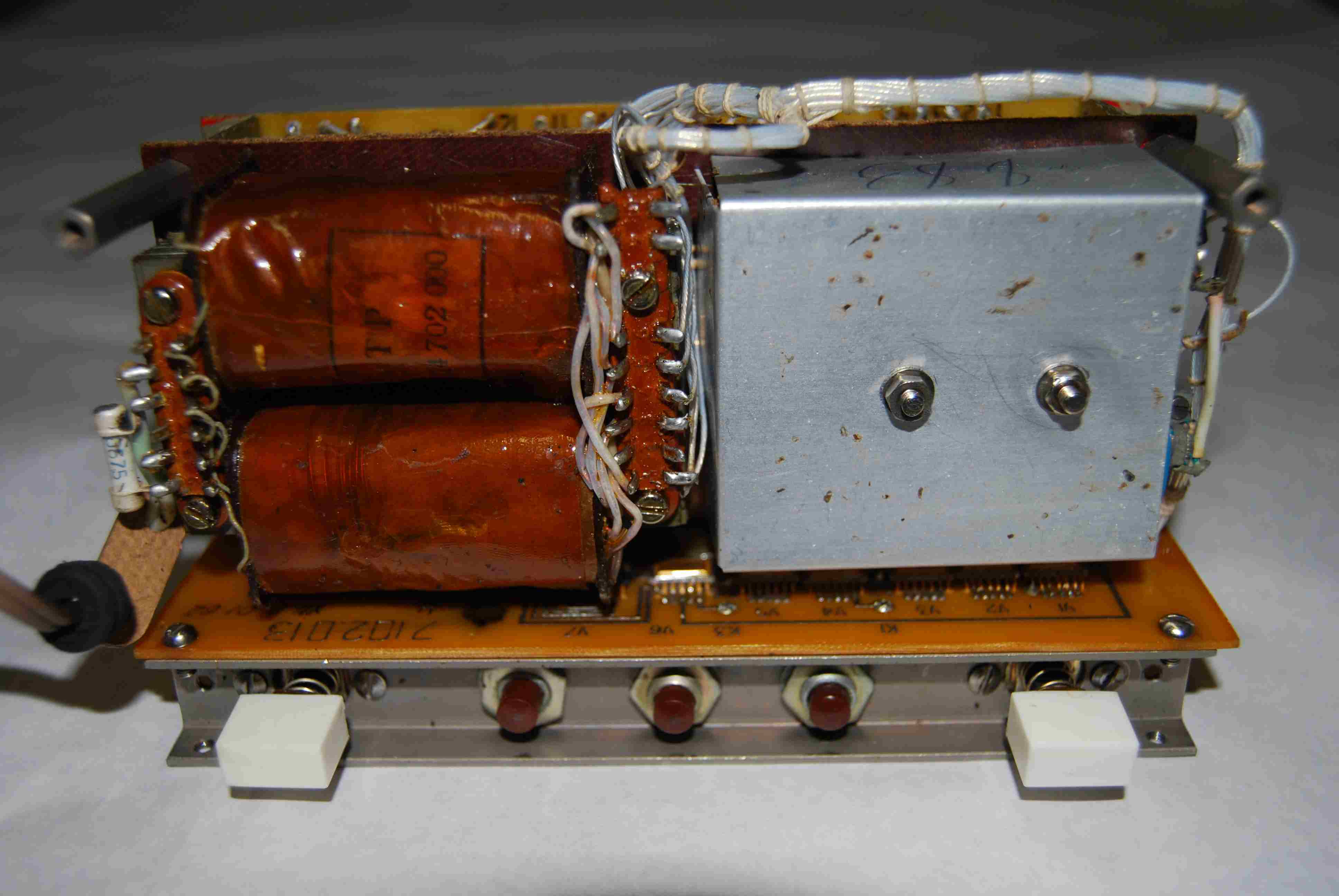

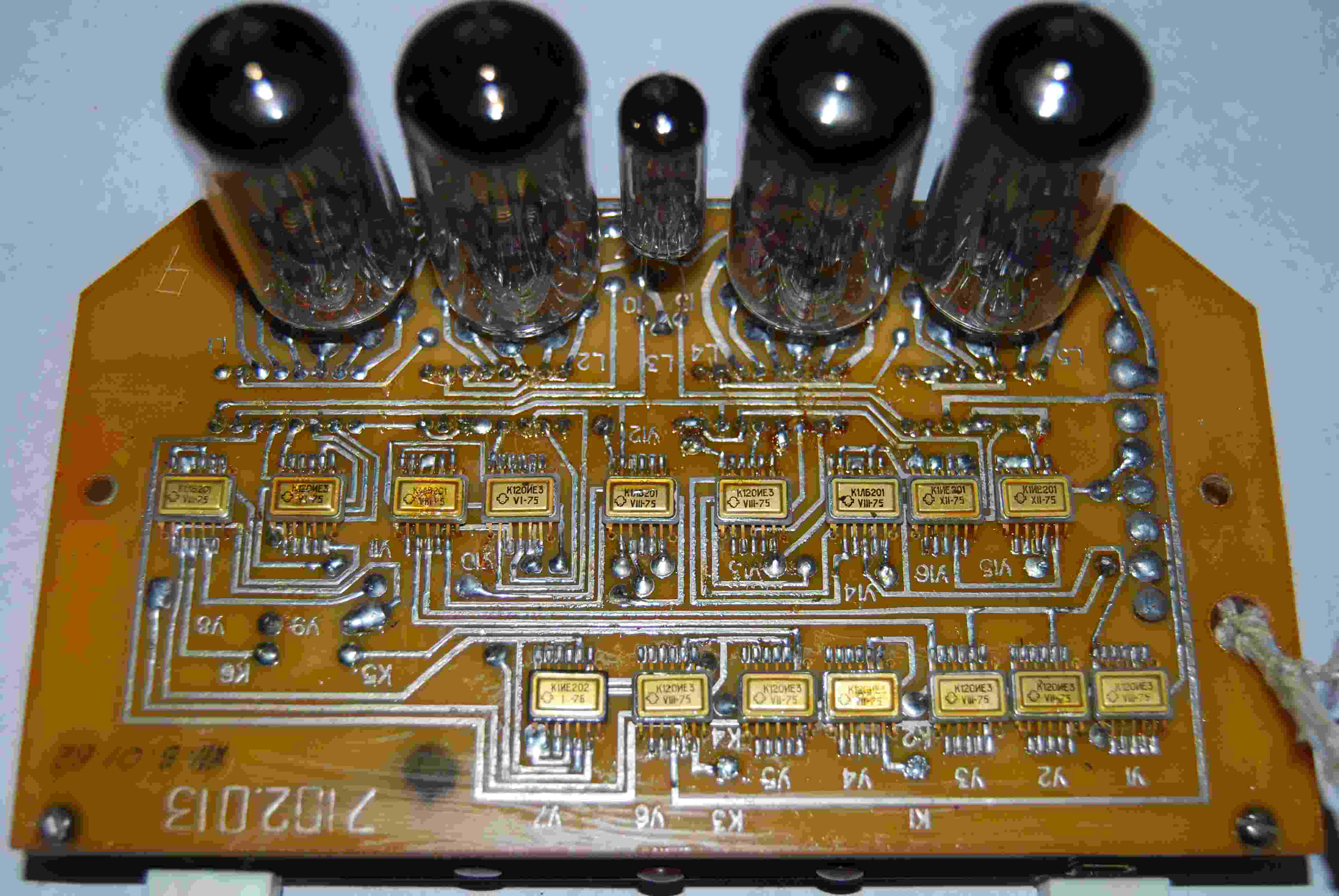

Вот полная схема и далее фотки внутренностей.

[Yan]

Продолжение.

[Yan]

Продолжение...

[Yan]

Продолжение...

[Yan]

Продолжение...

[O-LED]

страшно подумать сколько была их себестоимость в те годы а продавать могли и за копейки...
издержки плановой экономики

[Egorka555]

Предполагаю, что стоили они далеко не копейки. Впрочем на задней стенке должна быть цена

[suslogon]

серьезные часики! я вообще не уверен, что они свободно продавались...

[uldemir]

Компоновка классная - надо взять на вооружение!
