Приемник для прослушивания дальнобойщиков.

http://www.radiocxema.h1n.ru/2018/10/16 ... %B8%D0%B5/
Делалось просто из интереса по принципу, что вот вдруг и немедленно захотелось мне сделать радиостанцию или приемник. Я вывалил на стол то, что у меня есть и стал думать, как из этого сделать то, что хочется вот прямо сейчас, а не дожидаясь неделями, когда придут детали, заказанные через Интернет, т.к. всего вероятнее, что через неделю мне это уже будет неинтересно и мысли мои будут совсем о другом.
Само собой приемник работает с АМ модуляцией на частоте 27,135 МГц. Самое интересное, что мне такой приемник был не нужен, т.к. моя цель была сделать не АМ, а ЧМ приемник, но как известно, что параметры приемника в основном зависят от его ВЧ части и примененных фильтров в УПЧ, а в нашей местности никто не работает в диапазоне СВ кроме дальнобойщиков. Мне же нужно было проверить приемник сделанной по подобной структуре. Условия приема дальнобойщиков у меня сложные, поэтому я решил, что если приму их на данный приемник, то переделав его для приема ЧМ, получу приемлемые мне результаты.
Статья не предназначена для копирования. Предназначена для тех, кто сам экспериментирует с разными схемами. Понятно, сначала определяем требования к приемнику. Мои требования были в первую очередь, что бы была свобода в выборе кварца. Это можно обойти, если в качестве фильтров в УПЧ применить дефицитные сейчас каркасы, применявшиеся раньше для фильтров ПЧ, но сейчас их уже трудно найти. Да и вообще желательно обойтись без катушек с большим количеством витков и большой добротностью. Перепробовал несколько схем. Добился того, что в приемнике супергетеродине была всего одна катушка с 15-ю витками. Промежуточная частота этих приемников была порядка 40 кГц, поэтому в качестве фильтров в УПЧ можно было поставить полосовые фильтры на ОУ, но про это в другой статье, а здесь только про этот приемник.
Выбор преобразователя частоты.
Как говорил, их много перепробовал. Вот хотя бы на биполярных транзисторах.



Про это написал в статье «CB радиостанция с АМ и минимумом катушек».
viewtopic.php?f=28&t=43260&p=3207498#p3207498
В данном случае взял схему ВЧ части на основе двухзатворного полевого транзистора КП327А. Можно и другой транзистор, вплоть до КП350 или КП306, не говоря уж об импорте. Я взял КП327 только по причине, что у меня он был. Фильтры ПЧ в данном случае выбрал один на основе готового дросселя на 1 мГн. Он является нагрузкой смесителя и полосового фильтра на ОУ. ОУ у меня были только TL072, что определило выбор величины промежуточной частоты. Она не должна быть больше 50 кГц, т.к. на более высоких частотах мой ОУ работал плохо. Если применить более высокочастотные ОУ, то промежуточную частоту можно выбрать больше. Делать ниже 30 кГц, я бы тоже не стал, хотя думаю можно и 25 кГц сделать. Как уже писал, в качестве катушки взял готовый маленький китайский дроссель на 1 миллигенри. Дроссель можно и другой в пределах 300 – 1000 мкГн. Нужно только изменить емкость в контуре. Можно также самому намотать 70 – 100 витков на маленьком ферритовом кольце, а потом подобрать емкость, что бы собственная частота контура была равна промежуточной. Как это сделать, написано здесь.
viewtopic.php?p=2644775#p2644775
Схема ВЧ части получилась такая.



VT1 это УВЧ. Что интересно при экспериментах получилось, что чувствительность приемника довольно приемлема, если УВЧ убрать, что я и сделал для упрощения схемы в радиостанции, что описана в статье «CB радиостанция с АМ и минимумом катушек».
viewtopic.php?f=28&t=43260&p=3207498#p3207498
Кварц с приемлемой для меня частотой оказался на 27,095 МГц, что определило промежуточную частоту равной 40 кГц. Кварц оказался гармониковый, что определило схему гетеродина, т.к. кварц должен возбуждаться на третьей гармонике. Если бы был кварц не гармониковый, то в принципе гетеродин можно было бы сделать без катушки.
Второе, что бросается в глаза, это применение в УВЧ и гетеродине p-n-p транзисторов. Это сделано просто для упрощения при экспериментах. Можно поставить и n-p-n транзисторы, например КТ368 или 9018. Просто монтаж усложнится, т.к. проводов будет больше.
Для настройки приемника желательно сделать маяк-передатчик, но можно обойтись и без него. Что бы сделать такой маяк, нужен кварц или на 27,135 МГц или кратный этой частоте. У меня был на частоту 9,05 МГц. В схеме маяка он завелся на частоте 9,04 МГц, поэтому последовательно с кварцем поставил подстроечный конденсатор и выставил нужную мне частоту 9,045 МГц.



Питание и транзистор несущественно. Сделав все это, можно уже посмотреть, как работает наша ВЧ часть приемника. Сначала подключаем диодный пробник к коллектору транзистора гетеродина.



Крутим L3 и добиваемся максимума генерируемой частоты 27,095 МГц. Оно должно быть порядка 4 – 5 вольт. Маяк и ВЧ часть поставить рядом. Осциллограф подключить на выход смесителя. Должны увидеть сигнал с частотой 40 кГц.



Можно подстроить L1 и L2 по максимуму, но это не главное. Главное, это проверить собственную частоту контура Др.1, С3. Можно покрутить подстроечный конденсатор в маяке и удостоверится, что максимум амплитуды получается при частоте маяка равной 9,045 МГц. Вряд ли это получится. У меня получилось, что максимум у меня на частоте 38 кГц, а это значит, что конденсатор в контуре должен быть не 22н, а 20н. Я просто конденсатор в контуре составил из двух соединенных последовательно 22н и 220н, хотя можно составить и из двух 10н соединенных параллельно.
Как выше писал, все это проверить можно и без маячка, а с помощью синусоидального генератора перестраиваемого в пределах 35 – 45 кГц. Генератор можно сделать самому по любой схеме. Вот я описывал в статье «CB радиостанция с АМ и минимумом катушек».
viewtopic.php?f=28&t=43260&p=3207498#p3207498
Метод настройки описан там же.
Дальше у нас УПЧ. Вот полная схема приемника.



На общей схеме нумерация деталей изменилась. В дальнейшем будем придерживаться этой нумерации.
После смесителя стоит каскад на полевом транзисторе КП303И. У него три предназначения.
1. Уменьшить шунтирование контура Др.1, С4
2. Скомпенсировать не слишком большое усиление ОУ TL072 на частоте 40 кГц.
3. Сделать систему АРУ.
Сюда можно поставить транзистор КП327. Это избавило бы нас от применения в детекторе дефицитных сейчас германиевых диодов Д9, но у меня просто не было еще одного КП327. Вот пример такого. В этом приемнике также нет УВЧ, но это я делал в радиостанции, что бы упростить.



Второй путь избавиться от Д9 описан в статье «CB радиостанция с АМ и минимумом катушек».
viewtopic.php?p=3207498#p3207498



Там применено два раздельных детектора на кремниевых диодах КД522.
После этого каскада идет полосовой фильтр на ОУ. Схема его стандартная. Его средняя частота 40 кГц. Подстраивается резистором R8. Дальше идет собственно УПЧ на ОУ TL072. За ним детектор и УНЧ.
Теперь настройка.
Я исходил из своих возможностей, что есть в наличии частотомер до 10 МГц и низкочастотный осциллограф. Самое сложное, это настроить фильтры на частоту 40 кГц в нашем случае. Если есть приборы, то все упрощается. Если нет приборов кроме осциллографа и частотомера, то написал выше два способа. При настройке нужно отключить АРУ. Для этого резистор, что подключен к затвору, нужно соединить к общему проводу. У нас это резистор R14. С помощью маяка можно настроить катушки L1 и L2. Как это делается, написано в статье «CB радиостанция с АМ и минимумом катушек» viewtopic.php?p=3207498#p3207498 и повторяться нет смысла. Обратите внимание на настройку L2 и возможность при этом возникновения самовозбуждения. Там в статье про это написано.
Удобно это контролировать, если маяк промодулировать импульсами частотой в сотни герц.



Относим маяк на несколько метров и настраивая L1 и L2, добиваемся, что бы амплитуда радиоимпульсов была максимальная при минимуме шумов в паузах.



Теперь посмотрим, как оценить то, что у нас все более менее работает нормально.
Подключаю антенну. Подключаю осциллограф на выход УПЧ. Вижу такое.



Отключаю антенну. Вижу такое.



Понятно, что если увеличить чувствительность осциллографа раз в десять, то шумы там и без антенны видны.



Про конструкцию.
Все три катушки в приемнике одинаковые и их параметры написаны прямо на схеме. Катушки не имеют экранов и это было еще одно условие при разработке приемника. Если катушки поместить в экраны, то конструкция упрощается. В данном же случае все три катушки ориентированы так, что все три расположены под углом 90 градусов относительно друг друга.



После того, как я принял дальнобойщиков на этот приемник, то перешел к приемникам с ЧМ построенных по этому же принципу. Схему ЧМ детектора в статье «CB радиостанция с АМ и минимумом катушек»
viewtopic.php?f=28&t=43260&p=3207498#p3207498
Я уже приводил. Он подключается на выход УПЧ вместо амплитудного детектора.



Сами приемники с ЧМ я уже испытал. Там несколько версий, в зависимости от примененных деталей. Но про это в другой статье.

Можно еще здесь почитать.
http://www.radiocxema.h1n.ru/2018/06/05 ... -дальнобо/

aen Спасибо за замечательную статью. Начинающим пригодится.

Заинтересовался супергетеродинными приемниками на 27 МГц построенными по упрощенным схемам.
CB радиостанция с АМ и минимумом катушек
Приемник для прослушивания дальнобойщиков
Заинтересовала эта схема из статьи.

Спойлер

К сожалению на данный момент у меня нет никаких операционников кроме LM358.
Можно ли ОУ с единичным усилением 4 МГц, что стоит в схеме, заменить на транзисторы, но что бы при этом остался тот же базовый принцип построения приемника?

собрал сейчас вот по этой схеме. Какой кварц здесь ставить. У меня , как оказалось, гармониковый кварц на частоту 26 675, старый совецкий РК169
9009.

Проверял его частотомером, он возбудился на частоте 8.8983 мгц

Добавлено after 35 seconds:
пойдет ли он?

Добавлено after 7 minutes 14 seconds:
чет умножил на 3 и не сходится не фига
до фига лишних килогерц
А воткнул китайский на 27000

показал тютелька в тютельку.

удастся ли мне кондерами -катушками выйти на дальнобоев??

Добавлено after 9 minutes 27 seconds:
другие кварцы пробовал мерить - отлично показывает номиналы (точь в точь)



Сюда перенес.
aen

Вашей схеме он возбудится на частоте 26,675 МГц
В этой схеме частоту этого кварца сдвинуть на 5 кГц не удасться.

тогда получается лучше контуром настраиваться вместо кварца?

Кварц на 27Мгц вы так не сдвините конечно, в нем не было бы смысла если бы так сдвигался.
Я бы помучил 26 675 запуская его именно на гармонике, без умножения, есть разница.

Для поиграться с АМ приемником в принципе контур пойдет, заэкранируйте только всю эту часть с генератором. Я так тоже ловил СиБи когда то с 174пс1 и 157ха2 кажется. У моего знакомого была рст Урал-Фермер - там разные каналы были сделаны переключателем и набором контуров, так мы перестроили контура на стандартные частоты (их конечно не много было), а одну катушку подключили к КПЕ с конденсатором-растяжкой и нормально в общем то работало в пределах стандартной сетки в 40 каналов, вставал на частоту с помощью КПЕ по приему и балакал. Вот такая хренатень и сверху КПЕ торчал с шестеренкой Синтезаторы тогда казались довольно сложным дело - я на логике собирал, но не смог победить модуляцию в ФАПЧ, пищал он у меня. Сейчас синтез на 27 сделать раз плюнуть и полезно для общего развития.



(Как иллюстрация СиБи радиостанции с контурами на разные частоты вместо кварцов и синтезаторов )

Так керамические фильтры бывают и на 460 кГц
http://www.quartz1.com/price/price.php? ... &group=440
Как раз под ваш кварц.
26,675 + 0,460 = 27,135 МГц

есть у нас представительство этой конторы но оно довольно тухлое, розницы нету, работает тока с юриками.

На 5 кГц и сдвинуть можно, это с 27,000 никак.

В его схеме кварц 26,675 МГц работает на третьей гармонике и сдвинуть частоту кварца работающего на гармонике, на 5 кГц нереально.А вот кварц на основную гармонику 27 МГц, что у него, сдвинуть на 5 кГц вполне реально, только ему это не нужно.

Ну я бы попробовал, может повезет

Почему? Там не принято мер, подавляющих фундаментальное возбуждение. Вот если вместо конденсатора между ногами 5 и 6 ПС1 будет параллельный контур, настроенный мегагерц на 15 - 20 и имеющий нужный импеданс на 26.5 МГц, то тогда кварц возбудится на гармонике. А если последовательно с кварцем включить катушку, то можно будет и частоту немного двигать. На пять килогерц - это сомнительно.

Все там принято. Значит Вы мало работали с этой микросхемой и просто не в курсе, что применяя микросхему К174ПС1 можно заставить гармониковый кварц возбудиться на нечетной гармонике без всяких контуров.
Иногда "кусок" схемы из К174ПС1 копируют даже на "рассыпухе", что бы делать кварцевые генераторы, в которых кварц возбуждается на нечетной гармонике без всяких катушек.

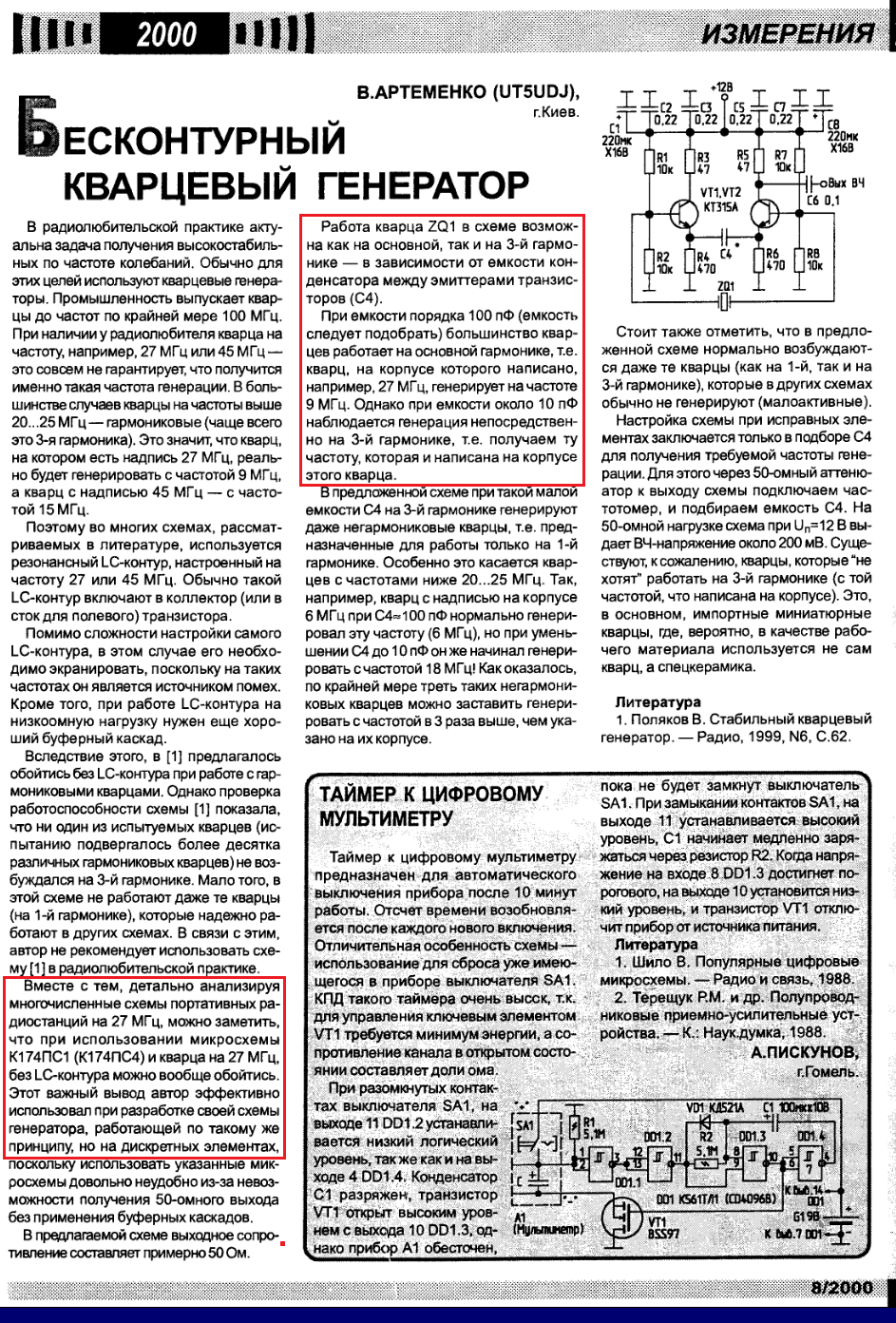

Вот один из примеров такой схемы кварцевого генератора по подобной схеме, где за основу взят как раз "кусок" из К174ПС1.

Спойлер

Я там красным объвел на картинке. Там написан принцип.
Схема проверена на практике много раз. Работает стабильно.

а мне что делать с моими кварцами - полностью менять схему смесителя и гетеродина?

Уже обсуждали в этой же теме.
https://radiokot.ru:443/forum/viewtopic ... 0#p1847180

И даже здесь написали про принципы построения приемника, когда нет кварцев с нужным разносом.
http://www.radiocxema.h1n.ru/2018/05/31 ... -преобраз/
